Поделки на токарных станках

Виды токарной обработки металла

Существуют следующие виды токарных станков.

  1. Токарно-винторезные. Это самая распространенная группа токарных станков. На них чаще всего обрабатывают тела вращения для:
    1. придания деталям конусности;

    нарезания резьбы;

обработки наружных цилиндрических поверхностей;
сверления, зенкерования и развертывания отверстий;
накатывания рифлений;
обработки торцов и уступов;
вытачивания канавок;
отрезания частей;
нарезания наружных и внутренних резьб.

Изображение №1: основные виды токарной обработки металла

Токарно-карусельные. Эти станки используют для обработки заготовок больших диаметров.
Токарно-револьверные. Чаще всего их используют для обработки прутков, поковок и отливок.
Лоботокарные. Такие станки предназначены для обработки шкив, колес, полуфабрикатов шестеренок, фланцев, звездочек и пр.

Фотография №2: токарно-винторезный станок

Назначение станка и что можно сделать с его помощью

Токарный станок — это устройство для изготовления деревянных изделий, имеющих форму тел вращения. С его помощью можно точить материал, делать его нарезку, а также зачистку наждачной бумагой. Сам процесс обработки – это сочетание двух видов движения: вращательного и поступательного. Станок вращает непосредственно саму заготовку, а токарь вручную, при помощи стамески, регулирует давление на заготовку для получения нужной формы.

А выточить на станке можно не только строительные заготовки. Здесь все зависит от фантазии и квалификации мастера. Это могут быть сувениры и декоративные изделия. К примеру, красиво сделанный фужер из бука или необычные ложки из яблони станут достойным украшением любой кухни. В руках опытного мастера любое полено станет шедевром!

Что можно сделать?

Токарный станок – инструмент не только для изготовления строительных заготовок. Часто он используется для создания различных сувениров и декоративных изделий: шкатулки, вазы, шахматы, подсвечники, деревянные игрушки и многое другое.

Ваза

Кроме станка, понадобятся и другие инструменты: стамеска, линейка, циркуль, ножовка, топор, рубанок. Учитывая многообразие форм, какие могут принимать вазы, данные изделия могут быть достаточно простыми или сложными.

Рассмотрим несложный пример:

  • заготовка, подработанная по длине и с торцов, устанавливается на станке;
  • снимается верхний слой дерева и придается задуманная форма: овальная, прямая и др.
  • с помощью сверла в свободном торце по центру делается отверстие глубиной меньше длины вазы;
  • резцом «косячок» вырезается полость изделия;
  • изделие шлифуется, дно дорабатывается вручную;
  • покрытие лаком.

Точеные шахматы

Для изготовления шахмат подойдут маленькие деревянные заготовки с диаметром сечения 50–60 мм.

С одной стороны заготовки сечение нужно более мелкое – этим концом заготовка будет фиксироваться на станке.

  • резцом подрезается свободный конец заготовки и прижимается к задней бабке;
  • снимается слой древесины для придания круглой формы;
  • на усмотрение мастера вытачивается форма самой фигуры;
  • шлифовка, фигура отрезается от фиксируемой части;
  • покрытые лаком/краской.

Важно!

Фиксируемая часть должна быть подработана до округлой формы, так как установка в патроне четырехгранной заготовки создаст дополнительную нагрузку на резец!

Делаем шкатулку

Шкатулка – довольно простое в изготовление изделие. В качестве основы можно использовать заготовку в форме цилиндра.

Главную сложность здесь представляет крышка, которая должна быть вровень с краями корпуса шкатулки и входить в пазы стенок, чтобы плотно закрываться.

  • закрепляем заготовку на станке и полукруглым резцом придаем более четкую форму;
  • прямым узким резцом формируем внутреннюю полость шкатулки;
  • треугольным резцом доводим получившеюся нишу до стенок корпуса;
  • прямым широким резцом формируем дно изделия и паз для крышки;
  • шлифуем, наносим лак и воск.

Крышка делается из аналогичной заготовки только более тонкой. Она проходит те же этапы, что и корпус, а формирование внешней и внутренней стороны, которые могут быть прямыми или выпуклыми, проводится прямым широким резцом.

Деревянные изделия своими руками из разных пород древесины

Еще более удивительные вещи из дерева изготавливают полностью вручную, без токарного станка. Так, популярным стало создание деревянного корпуса для обыденных вещей: флеш-накопитель, компьютерная мышь.

Существует даже концептуальная модель телефона, изготовленного полностью из дерева и имеющего сенсорные кнопки.

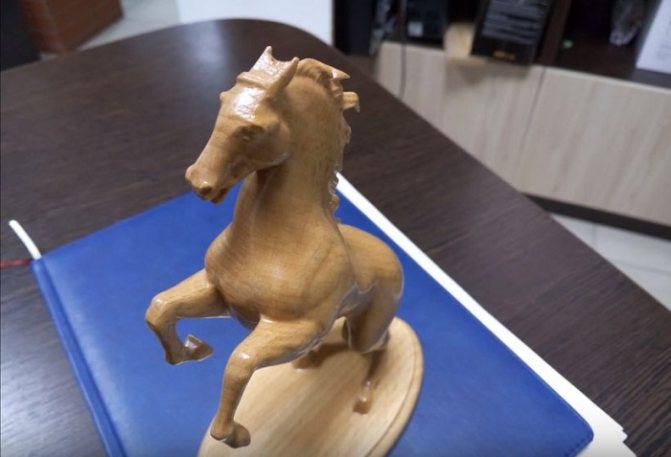

Статуэтки животных

Подобное искусство целиком и полностью зависит лишь от уровня мастерства изготовителя и его фантазии. Для подобных изделий лучше подходит липа.

Эта порода не образует трещин и хорошо поддается обработке. Но работают и с другими породами. Для изготовления понадобятся:

  • стамеска с закругленным и треугольным концом для создания соответствующих форм;
  • нож-косяк и нож со скошенным лезвием.

Прежде чем сразу приступить к работе с деревом лучше набросать на бумаге эскиз, как будет выглядеть будущее изделие. Часто рисунок калькой переносят на заготовку, а во избежание ошибок до работы с металлическими инструментами рисуют на фигуре контур карандашом.

Поделки-сувениры

В качестве небольших подарков и сувениров отлично смотрятся различные изделия из дерева, сделанные своими руками. Это могут быть кухонные принадлежности: ложки, лопатки. Различные брелоки, значки, целые картины и многое другое.

Назначение станка и что можно сделать с его помощью

Токарный станок — это устройство для изготовления деревянных изделий, имеющих форму тел вращения. С его помощью можно точить материал, делать его нарезку, а также зачистку наждачной бумагой. Сам процесс обработки – это сочетание двух видов движения: вращательного и поступательного. Станок вращает непосредственно саму заготовку, а токарь вручную, при помощи стамески, регулирует давление на заготовку для получения нужной формы.

А выточить на станке можно не только строительные заготовки. Здесь все зависит от фантазии и квалификации мастера. Это могут быть сувениры и декоративные изделия. К примеру, красиво сделанный фужер из бука или необычные ложки из яблони станут достойным украшением любой кухни. В руках опытного мастера любое полено станет шедевром!

Основные приемы работы со станком

Обязательны к выполнению приемы работы с токарным станком. От этого напрямую зависит безопасность пользователя

Важно:

  • проверить исправность механизма перед началом работы, в том числе крепление деталей и щитки;
  • при каждом использовании смазывать ходовой валик и винты;
  • проверить уровень заправки;
  • включить на холостом ходу — проверить рычаг, пусковой механизм, суппорт, скорости и передачи;
  • следить за направляющим и станиной;
  • не допускать резкого переключения на обратный ход, перехода коробки передач в другой режим.

Обязательно по окончанию работ провести чистку механизма. Убирают остатки стружки, протирают тканью, смоченной в керосине.

https://youtube.com/watch?v=_51wgZE_cDA

Что можно сделать на нем?

Токарный станок в умелых руках и при наличии необходимых для работы материалов является крайне эффективным инструментов для изготовления металлических или деревянных изделий, причем сюда можно отнести как высокоточные детали для другого оборудования, так и разнообразные ручные поделки для дома или досуга.

Изделия из древесины

Изготавливать изделия из дерева можно как «для дома, для семьи», так и на продажу. В последнем случае сделанные вещи имеют магическую приставку в своем названии «сделано индивидуально», что в нашу эпоху глобализации всех процессов имеет немалый вес в глазах многих потенциальных покупателей.

Можно изготавливать элементы мебели для ее последующей сборки (думаем, все помнят школьные табуретки, изготовленные и собранные на уроках труда), рукоятки для инструментов, средний и мелкий декор — основу для настенных часов, вазы, фигурки существ, популярным видом изготовляемых на станке изделий являются шахматы, шашки, нарды.

Металлические поделки

Токарные станки для металлообработки обычно не связывают с поделками, ведь с их помощью масса предприятий и мастеров-одиночек работает над изготовлением гаек и болтов, втулок и муфт, колец и валов различного назначения, максимум, что может представить себе человек, не владеющий информацией — это расточка каких-то деталей во время ремонта и схожие действия.

Тем не менее, круг выполняемых задач не ограничивается только работой. Металлические поделки может изготовить как опытный работник, так и начинающий практикант, чаще всего это фигурки либо отдельные декоративные элементы: шары и брелоки, кубики и целые модельки (например, автомобилей).

В заключение хочется отметить следующее: мир токарных станков, при всей его величине и многообразии, доступен каждому, кто захочет попробовать себя на этой стезе. Тем более, сейчас, с активным распространение устройств с ЧПУ, маленький токарный станок можно установить даже у себя дома, а после прохождения курсов по его использованию со временем и растущим опытом можно стать одним из тех, кто может превратить кусок материала в настоящий шедевр, будь он предназначен для работы или досуга.

Техника безопасности при работе с агрегатом

Важно помнить, что прежде, чем начинать работать, необходимо очень тщательно изучить правила и меры безопасности. Важно!
Неправильное обращение с токарным станком может стать причиной травмы!

Важно!
Неправильное обращение с токарным станком может стать причиной травмы!

Основные правила:

  • прежде, чем включить станок, нужно проверить его заземление и исправность на холостом ходу;
  • работать нужно только в специальной одежде;
  • глаза должны быть защищены очками или маской, при необходимости одеть респиратор;
  • плотно фиксировать заготовку точно по центру;
  • при работе не давить на деталь, движения должны быть плавные;
  • не измерять вращающуюся деталь;
  • не отходить от станка во время работы;
  • не использовать бракованные заготовки (имеющие трещины);
  • не передавать и не брать никакие предметы через работающий станок;
  • не останавливать заготовку путём торможения рукой;
  • не начинать работу в усталом состоянии;
  • не подходить к станку в нетрезвом состоянии.

Это главное, но далеко не все, что нужно знать, прежде чем начинать работу. Если нет уверенности в проведении какой-либо операции, то ни в коем случае нельзя ее начинать. Необходимо проконсультироваться со специалистом, и только потом приступать к работе. Это поможет избежать несчастных случаев и травм.

Что можно изготовить?

Опытный мастер с помощью токарного станка может изготовить огромное количество предметов, начиная от простых реек и заканчивая изысканными предметами мебели.

Салатницы

В зависимости от размера заготовки можно сделать более глубокие салатницы или плоские. Работа в любом случае требует терпения и фиксации заготовки на одном конце.

Коробочки

Эти изделия требуют большего мастерства от токаря. Но в результате можно получить настоящее произведение искусства.

Ножки для мебели

Здесь фантазия мастера безгранична

Комбинируя разные декоративные моменты, можно сделать поистине изящные ножки, которые будут привлекать всеобщее внимание и восхищение

Игрушки

Куклы, медведи, и, конечно, матрешки – это все в руках опытного токаря может получиться из простой деревянной болванки.

Кубки

Деревянный кубок подойдет в награду победителю и украсит полку любого серванта. Дополнительно можно выжечь памятную надпись.

Вазы

Деревянные вазы, выполненные на токарном станке, отличаются разнообразием форм и украшений. В них цветы всегда смотрятся на порядок красивее, а атмосфера ближе к натуральной.

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

  • Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
  • В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
  • Изготовить хомут по диаметру ручного инструмента.
  • На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
  • Установить ребро жесткости.
  • На вертикальной стойке зафиксировать шуруповерт упором.
  • В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала

Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра

Изготовление деревянной шкатулки

Рекомендуемое для изготовления шкатулки дерево – акация, которая при шлифовке, дает красивый светло-зеленый цвет. Для выполнения поделки своими руками, понадобятся различные токарные резцы из хорошей стали.

  • Прежде всего, заготовку необходимо округлить и снять с нее грани. Сначала можете использовать полукруглый резец, потом более гладкий резец-косяк, которым наносятся углубления, своего рода декоративные канавки.
  • Потом срезаются обе стороны этих углублений, что создает на шкатулке выпуклости.
  • Затем закругляем получившиеся грани.
  • Теперь можно перейти к созданию внутренней полости. На торец заготовки переставляем опорную планку и приступаем к углублению от центра к краю прямым узким резцом.
  • Затем нужно плавно расширить полость до самого дна. Для этого используем острие треугольного резца.
  • Широким резцом выравниваем дно, придаем ему нужную толщину и делаем паз под крышку.
  • Переходим к шлифовке. Наждачной бумагой зачищаем дно и стенки.
  • Когда все готово, отделяем ножовкой деталь от станка.

Крышка шкатулки должна иметь куполообразную форму, размером, совпадающим с габаритами самой шкатулки. Для этого нам понадобится полукруглый резец.

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

https://youtube.com/watch?v=xs8KOp1HoFI

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением. Три главных механизма:

  • привод — электрический двигатель, однофазный или трёхфазный;
  • передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
  • исполнительный — это суппорт.

Четыре основных узла:

  • станина — корпус, на котором закреплены механизмы;
  • передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
  • задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Популярные статьи Букет из одежды для новорожденных

Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции

Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками. Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм

Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки

Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

  • наружный диаметр 56 миллиметров;
  • толщина стенки 10 миллиметров;
  • длина 180 миллиметров;
  • посадочные гнёзда под подшипники диаметром 24 миллиметра;
  • вал диаметром 30 миллиметров.

Простые приспособления делают станок универсальным и увеличивают перечень операций. Например, установив в патрон шлифовальный барабан с наждачной бумагой, можно затачивать инструмент. Устройство для точения по копиру выглядит следующим образом:

  • копир;
  • труба, установленная вдоль станины, выполняющая роль салазок;
  • дисковая электропила, выполняющая роль резца по дереву.

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.

Виды оборудования для токарной обработки

Несмотря на многообразие столярных изделий, все операции токарной обработки могут быть реализованы с применением следующих типов агрегатов:

  • фрезерного;
  • токарного;
  • рейсмусового;
  • распиловочного.

Фрезерный применяется для проведения работ по вырезанию профиля и рельефных элементов. Для получения необходимой формы и заданной величины рельефа используется фреза конкретного размера.

Токарный станок по дереву позволяет проводить весь перечень работ точения, вырезания углублений, шлифовки и полировки.

Распиловочный необходим для проведения работ связанных с предварительной подготовкой плоских деревянных заготовок. Распиловка может производиться вдоль установленного бруска или поперёк с сохранением текстуры дерева.

Все деревообрабатывающие (в том числе и токарные) агрегаты делятся на три категории:

  • промышленные (применяются на крупных деревообрабатывающих предприятиях, мебельных комбинатах);
  • полупрофессиональные (используются в организациях производящих работы в небольшом количестве);
  • бытовые или настольные (применяются для индивидуальной работы в домашних мастерских).

Основными отличиями является производительность и массогабаритные характеристики.

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

Узнайте, чем так хорош универсальный токарный станок ЛТ-10М

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

  • Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
  • До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
  • До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
  • Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

  • Простая установка и фиксация детали.
  • Выполнение операций в труднодоступных местах.
  • Возможность использовать дополнительные приспособления.
  • Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

  1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
  2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
  3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
  4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
  5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Делаем кулоны своими руками из металла с помощью станка

Если у Вас есть доступ к токарному станку по металлу, то попробуйте сделать такие красивые кулоны своими руками. В детстве я собирал все виды полудрагоценных камней и другие вещи подобно им. В моей коробке с сокровищами была и эта жемчужина. Я сделал из нее подвеску — подарок жене ко дню Святого Валентина.

Выточка кулонов своими руками

Перед тем, как сделать подвеску из жемчужины, я поэкспериментировал с различными железками.

Шаг 1. Начальная полировка

Для начала я отрезал кусочек 12 мм трубки.

Такую трубку можно купить в магазине. 1,50 м за 60 рублей. Я поместил ее в токарный станок и отполировал сначала наждачной бумагой Р200, затем Р800 и 2000.

Сделав это, вы облегчите полировку в конце.

Шаг 2. Разрезать

Жемчужина крепится внутри металлического желоба. Я измерил жемчужину, она была около 6,5 мм.

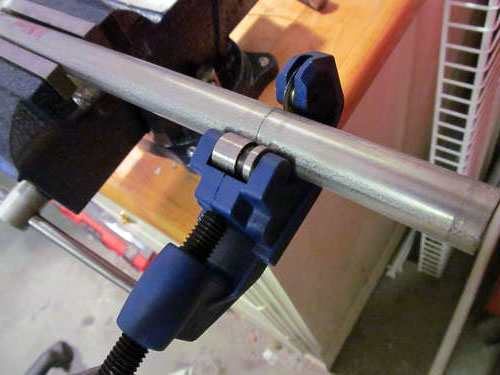

Сначала я промаркировал трубку. По этой отметки я сделал надрез труборезом. Затем я использовал карбидный бур, чтобы нарезать канавку.

Напильником я расширил канавку.

Шаг 3. Усовершенствовать кольцо

После того, как я отрезал кольцо, я подпилил все шероховатости.

Безопасность, прежде всего: Будьте предельно осторожны, когда работаете на токарном станке.

Шаг 4. Открыть кольцо

Я разрезал кольцо ножницами по металлу. Затем немного сплющил его молотком. Не отбивайте его слишком сильно, чтобы не испортить.

Я сформировал из металлической полоски букву U. Я это сделал с помощью тисков и металлического штыря диаметром 0,63 мм. Смотрите фотографии.

Я сжал концы полоски вместе, но они еще не были плотно прижаты друг к другу. Я нагрел их на огне, пока они не раскалились. Затем поместил их в воду. После этого конструкция оставалась закрытой.

Последние две фотографии «до» и «после» нагревания.

Затем я просверлил отверстие для цепочки. Я использовал алмазный диск, чтобы отшлифовать края.

Шаг 7. Полировка и установка

Чтобы быстро отполировать я сделал импровизированный шлифовальный станок. Я покрыл сверло наждачной бумагой и вставил его в сверлильный станок.

Для обработки внутренней стороны я тоже использовал сверло, но меньшего размера.

Для того чтобы вставить жемчужину, я поместил плоскую отвертку между двумя концами петли, расширил зазор, вставил жемчужину и вынул отвертку.

Затем я повесил подвеску на цепочку и положил в шкатулку.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
