Инструкция по изготовлению: направляющая для циркулярной пилы

Как пользоваться направляющей

Первым делом нужно отметить на болванке размер, который необходимо отпилить. Затем следует взять нашу самодельную направляющую и совместить ее край (противоположный от фанеры) с меткой. Финальным подготовительным этапом станет фиксация шины с помощью струбцин:

Остается прижать подошву циркулярной пилы к фанерному упору. Диск окажется как раз над метками, нарисованными на заготовке. После включения инструмента и одного прохода получится отрезок с гладкой кромкой:

На видео процесс создания аналогичного параллельного упора показан более подробно:

Рекомендации от профессионалов

Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:

  • Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
  • Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
  • Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
  • Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
  • Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
  • Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
  • Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.

Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

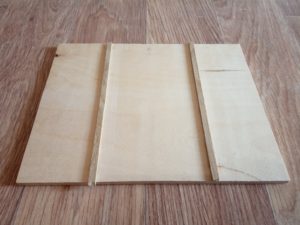

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

  • уголок;
  • труба торцовочная;
  • металлическая направляющая;
  • ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

  • фанера или ДСП;
  • эпоксидный клей;
  • саморезы.

Из инструментов нужны будут:

  • фиксаторы;
  • турбинка;
  • линейка-транспортир;
  • наждачка мелкая;
  • маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

  • правило строительное (2 метра);
  • фиксаторы;
  • пропиленовые фрагменты;
  • уголок или профиль из алюминия;
  • бруски из дерева 12 мм;
  • плиты ДСП;
  • ламинат.

Для большой

Понадобятся элементы:

  • уголки из металла одинаковых параметров;
  • крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
  • болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

  • строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
  • фиксаторы (их количество зависит от точек крепления);
  • направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

  • с правила снимаются ручки (если они присутствуют);
  • из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
  • сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

  • профиль «П»;
  • фурнитура крепежная;
  • листовая фанера (можно взять отходы).

А также необходим будет инструмент:

  • дрель;
  • ключи гаечные;
  • линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

  • 810х212 мм;
  • 1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

  • спинка;
  • две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

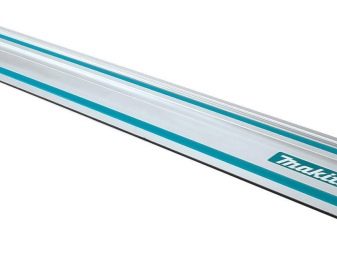

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

  • 810х143 мм;
  • 1105х143 мм;
  • 1610х143 мм;
  • 2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Что учесть при выборе направляющей для циркулярной пилы

Применение направляющей шины для циркулярной пилы требует учитывать особенности:

  • параметры обрабатываемых деревянных заготовок;
  • технические возможности пилы;
  • частоту применения этого дополнительного инструмента.

Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.

Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы

В этом случае следует особое внимание обратить на следующие параметры:

  • допустимую длину реза;
  • мощность используемого инструмента;
  • ширину получаемого паза;
  • особенности применяемых пил (диаметр диска, величина зубьев и так далее);
  • разрешённое направление распила (продольное, поперечное, произвольное);
  • возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
  • порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.

Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним.  Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Пошаговая инструкция

Итак, детали конструкции и нужные инструменты подобраны, можно приступать к сборке и следующему монтажу самодельной каретки.

Шаг 2: Изготовление базы каретки

Дальше конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но тут есть один момент каретка

должна будет свободно скользить по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтоб это сделать, в профильные пазы на равном расстоянии выкладываются гайки схожей толщины, после этого на их укладываются рейки-направляющие.

Потом на их наносится клей, которым фиксируется фанерная планка-основание. Чтоб придавить ее плотнее, можно закрепить по краям фиксаторы.

READ Как Снять Шестерню С Моторчика Шуруповерта

Когда смола высохнет, гайки убираются из профильных пазов и мастер инспектирует, свободно ли по их прогуливается каретка. После чего, для удобства предстоящего использования каретку подрезают по краям по профилю стола.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

  1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
  2. Фрезеруем по одной кромке.
  3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
  4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
  5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
  6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

  • станины, служащей основанием всего изделия;
  • столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
  • выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

  • основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
  • столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
  • комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Заточка дисковых пил своими руками: принципы. Подойдет модель с ручками, которые передвигаются по желобку.

  1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
  2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
  3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
  4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Для того чтобы при помощи бензопилы как производится заточка дисковых пил своими руками?. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

  • Параллельный упор.
  • Направляющая шина для распиловки листовых заготовок.
  • Приспособление для перпендикулярного распила и торцевания.
  • Установочные бруски для точного размещения направляющей.
  • Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

  • Зафиксировать упор на нужной ширине распила.
  • Закрепить заготовку.
  • Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.
