Что такое экстрактор и как ним выкрутить сорванный болт

Применение экстрактора

Специально разработанные приспособления, которые позволяют открутить прокручивающийся болт, удалить остатки сломанного крепежа или части, оставшейся внутри отверстия. Они применяются для извлечения любых элементов крепления (винтов, шпилек). Принцип работы экстрактора заключается в просверливании отверстия в центре и последующем заклинивании этого отверстия наконечником экстрактора. Глубина его размещения зависит от характера изношенности шляпки и стержня, степени воздействия коррозии на резьбу.

Экстракторы бывают внутренние и наружные. По конструкции он напоминает метчик для нарезания резьбы. У него хвостовик выполнен квадратной формы. Это позволяет для его вращения использовать стандартный вороток.

Современные производители слесарного инструмента предлагают следующие виды экстракторов:

  • в форме клина;
  • изготовленные в виде стержня;
  • спиральной формы;
  • имеют форму винта.

Способ применения этих приспособлений не вызывает затруднений даже у неспециалистов. С этой технологией можно познакомиться в инструкции, которая прилагается к каждому набору экстракторов. Прежде чем приступить к работе следует подготовить следующий слесарный инструмент: молоток, керн, плоскогубцы, фиксатор, вороток для метчиков, дрель, набор свёрл и требуемый экстрактор. Сначала необходимо по центру просверлить отверстие в стержне удаляемого болта. Чтобы получить точное отверстие необходимо использовать кондуктор. Если это невозможно, следует вручную с помощью керна и молотка наметить точку будущего отверстия. Далее в этом месте сверлят направляющее отверстие. Рекомендуется сверлить на глубину, которая в три раза превышает диаметр выбранного сверла. Во время сверления следует строго соблюдать центровку и вертикальное положение сверла относительно плоскости болта.

В готовое отверстие вставляют экстрактор. Для надёжной фиксации допускается произвести несколько ударов молотком по инструменту. С помощью воротка, который используется для нарезания резьбы, приступают к медленному вкручиванию экстрактора в просверленное отверстие. Вкручивать необходимо до упора. Дальнейшее усилие должно привести к вращению болта. Усилие должно производиться аккуратно без смещения. В противном случае можно сломать сам экстрактор. Вместо одного сломанного болта получиться две сломанные детали, прочно закреплённые между собой.

Опыт подобных работ показывает, когда часть болта выкручена, целесообразно использовать плоскогубцы или фиксатор. С их помощью полностью извлекают сломанное изделие.

Поэтому специалисты советуют, прежде чем приступать к радикальным методам извлечения неисправных болтов, винтов и шпилек следует попробовать экстрактор. Его применение позволит сохранить резьбу и избавит от необходимости обрабатывать отверстие под новый крепёж.

Способы извлечения поломанных болтов экстрактором

Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.

Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.

При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.

Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.

Пошаговая инструкция по выкручиванию болта

Представленные ниже методики помогут решить проблему выкручивания крепежей при различном характере повреждений.

С испорченными гранями

Опыт специалистов подскажет, как откручивать болты с сорванными гранями. Для этого используют сразу несколько эффективных методов. На скорость работы влияет месторасположение крепежа, наличие необходимых инструментов и доступность метиза. Рекомендуется применять каждый из следующих методов по очереди до полного демонтажа поврежденного метиза:

  • Задействование острого зубила. Такой способ применим только в том случае, когда сломался большой болт. Весомым аргументом будет доступ к крепежу. Чтобы удалить деталь со сломанной гранью, понадобится зубило и молоток. К головке болта по касательной нужно приложить зубило и наносить по нему удары молотком. Этот подход можно назвать наиболее простым. Но такие действия подойдут далеко не во всех случаях.
  • Более эффективным является способ применения переставного ключа. Если к метизу есть свободный доступ, универсальный ключ с большой вероятностью сможет сорвать элемент с места. Принцип действия заключается в использовании специальных насечек, которые располагаются на рабочей поверхности. Ключ надежно зажимает головку и позволяет откручивать болтики наименьшего размера. Обязательное условие – переставной ключ должен быть новым.
  • Накидной ключ также может оказаться необходимым приспособлением. Головки для откручивания болтов с сорванными гранями довольно часто справляются с самыми сложными случаями. Профиль ключа должен состоять из 12 граней, а внутри – гнездо звездочка. Головка должна быть на один размер меньше болта. Деталь аккуратно надевают на крепеж при помощи молотка и начинают выкручивание метиза.
  • Ножовка по металлу. Приспособление позволяет пропилить углубление для дальнейшего откручивания метиза плоской отверткой. При этом глубина должна быть на 25% меньше высоты головки метиза.
  • С помощью болгарки или напильника можно сделать новые грани под меньший размер ключа. Располагая рожковым ключом, можно сделать всего 2 грани параллельные друг другу.
  • Запасной вариант – воспользоваться сварочным аппаратом. В этом случае к болту нужно приварить дополнительную гайку.

Повреждение резьбы

Распространенной проблемой является повреждение резьбы. В результате болт прокручивается в посадочном месте и не извлекается наружу. Существует проверенный способ, как можно выкрутить болт с сорванной резьбой. С помощью плоской отвертки необходимо поднять крепеж. Для этого отвертку помещают между головкой метиза и основанием, после чего крепежный элемент с усилием поднимают вверх. Затем нужно начать откручивание до момента полного извлечения из посадочного места.

Специалисты также рекомендуют толкать крепеж с обратной стороны при условии, что отверстие сквозного образца. Если нет возможности демонтировать гайку по причине сорванной резьбы, данное место срезают болгаркой.

Под звездочку и шестигранник

Большое распространение получили крепежные материалы с головками под звездочку, а также шестигранник. Такие метизы надежны и удобны в эксплуатации. Однако подобные детали также могут выходить из строя.

При повреждении граней нужно действовать таким же образом, как и в случае с простыми болтами. Разница заключается только в том, что демонтаж выполняется при помощи специальных ключей с гранями характерной формы – шестигранника или звездочки.

Под отвертку

При ограниченном доступе можно сделать насечку на болте. На помощь придет зубило или болгарка. Сделав пропил, пробуют выкрутить метиз отверткой. Если такой способ не приносит желаемого результата, отвертку ставят под углом и наносят по ручке удары молотком. Перед тем как откручивать сорванные болты, рекомендуется нанести смазывающую жидкость. Прикладываемое усилие должно иметь направление против часовой стрелки.

Подробное видео о способах откручивания поврежденных болтов:

https://youtube.com/watch?v=LapWWacvEUg

Как открутить прикипевший болт

Техническое обслуживание автомобиля или другого оборудования происходит при агрессивной окружающей среде. В соединения попадает влага, которая действует на вред металлу, создавая условия для образования коррозии. Как результат крепежные узлы в соединениях прикипают, открутить детали в таких ситуациях кажется невыполнимым заданием. Некоторые мастера не используют средства и подготовительные работы, что приводит к поломке шляпки или резьбы болта.

Откручивание прикипевшего болта

Каждая ситуация требует отдельного подхода, следует оценить тип повреждений как крепления, так и резьбы перед выполнением поставленной задачи. Существует несколько основных способов, как открутить прикипевший болт.

Открутить заржавевший болт или гайку постукиванием

Один из действенных способов – постукивание молотком по шляпке сорванной конструкции.

Ржавый прикипевший болт

Используется молоток как в паре с накидным ключом, на который прилагается усилие для откручивания

Операцию необходимо производить с предельной осторожностью, так как возможно испортить грани шляпки, что станет еще большей проблемой. Обычно заржавевшие болты заменяются новыми, при отсутствии такой возможности, следует удалить загрязнения и следы коррозии, смазать специальной смазкой резьбу

С помощью растворителей

Существует множество растворителей разных категорий в продаже. Разнообразие применения таких элементов, как Уайт-спирит, горючее топливо и даже кока-колу. Наиболее действенным химическим средством для откручивания сорванных элементов является WD-40 и разновидности. Жидкостью обрабатывается зона конструкции, если отверстие сквозное, необходимо залить обратную часть.

Уйат-спирит

Для ускорения процесса необходимо обмочить тряпку химическим раствором, обработать соединение, простучать для удаления верхних слов ржавчины.

Термический способ

Более серьезные коррозийные отложения не всегда поддаются обработке химическим способом. Такие соединения нагревают газовой горелкой до раскаленного состояния, резко охлаждают водой. При термическом воздействии, металл расширяется, затем резко сужается, что дает возможность выхода отложений через резьбовое соединение.

Извлечение болта при помощи газовой горелки

Использование горелки не всегда рационально, так как возможно повредить лакокрасочное покрытие и близкорасположенные узлы

Следует с осторожностью работать вблизи топливной системы, так как пары бензина могут воспламениться и привести к необратимым последствиям

Почему болты срываются?

Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются

В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично

В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.

Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания

Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.

При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке

Обычно, болт закручивают до его остановки, а потом производят докручивание.

Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.

Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке

Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.

То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.

При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.

Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Первое правило работаем аккуратно

 Итак, в большинстве случаев, если речь идет о современном пластиковом или металлическом трубопроводе проблем с выкручиванием эксцентриков возникнуть не должно. Однако в любом случае перед началом работ следует подготовить необходимый инструмент в виде специального разводного ключа.

Другое дело если нужно заменить старый эксцентрик, но при этом владелец не хочет снимать трубы

В таких ситуациях придется действовать особенно осторожно, чтобы не раздавить эксцентрик. Если же все-таки в процессе часть резьбы останется в трубе, то тогда следует воспользоваться рекомендациями специалистов

Заржавевшая гайка

Еще одна проблема, которая знакома автолюбителям (и не только) — заржавевшая гайка и/или резьба. В этом случае не стоит прилагать героические усилия, чтобы открутить крепеж. У вас просто «слижутся» грани и к закипевшей резьбе добавится еще одна проблема. Если после пары попыток, не получается открутить, поочередно пробуем следующие методы:

  • Гаечным ключом простукиваем болт. Есть вероятность, что ржавчина треснет и гайку удастся открутить.
  • Залить соединение керосином и выждать. Он разъест ржавчину, после чего заржавевшую гайку будет открутить проще. Но при этой операции нельзя курить, включать сварку, находиться возле открытого огня.

    Не самое элегантное, но действенное решение

  • Прогреть гайку. Металл расширится, что даст возможность ее открутить. Весь фокус в том, чтобы нагрелась гайка, а стержень болта остался холодным, поэтому нагрев должен быть быстрым. Для этого используют строительный фен или открытый огонь (с этим осторожнее). Если винт небольшой, можно взять мощный паяльник, разогреть его до максимальной температуры, потом быстро прогреть место соединения.
  • Этот способ уничтожит (почти) гайку, поэтому его стоит применять только в безнадежных ситуациях. На гранях делают бороздки (при помощи пилы по металлу, болгарки, напильника). В эту бороздку упираются плоской отверткой, придавая ей направление в сторону откручивания. По ручке стучат молотком. Если есть хоть пара подвижек, может и получится открутить.

    Съемники для сорванных гаек

  • Использовать специальный съемник (на фото выше). При помощи болта, штырь упирается в одну из граней, после чего можно пробовать сдвинуть ее с места. За счет того, что можно насадить рычаг, он может сработать даже в очень сложных ситуациях.

Еще с ржавчиной можно бороться при помощи смазки. Попробуйте залить место соединения текучей универсальной смазкой (есть в баллончиках WD40). Выждав пару часов, пробуем работать ключом. Не сработало — пробуем поочередно другие способы.

Ответы экспертов

Сразу хочу заметить, что болт, который расположен в неудобном месте снять сложно или даже невозможно. Допустим, звездочка находится в свободном доступе, тогда есть несколько способов ее снятия.

С помощью газового (трубного) ключа. Нужно просто зажать ключом болт и открутить его. Сила зажима данного инструмента позволяет откручивать даже полностью гладкие изделия.

Посредством молотка и зубила. Этот способ смело можно назвать народным. Сначала делается небольшое углубление, чтобы удобно было вставить в него зубило, затем наносят несколько ударов молотком в сторону откручивания, на этом все.

Восстановить грани. Для этого используют напильник или болгарку, которыми наносят новый рельефный рисунок. Также можно рассверлить в изделии отверстие и вбить в него металлический прут с гранями. Также можно приварить к поврежденной головке новую гайку. Если речь идет о мелких крепежных элементах, то гайку можно просто приклеить.

Можно сделать еще вот так:

Нарезать болгарочкой резьбу для плоской отвертки:

При проведении ремонта неизбежны сюрпризы. Оборудование может подводить, кажущаяся прочной деталь — ломаться в самом ненужном месте, а болтики и гайки сопротивляться откручиванию. И тогда ремонт растягивается, отнимая лишнее время, нервы и деньги.

Сейчас в сети можно найти множество видео с руководством по проведению любых ремонтных работ. Говорят, на основе видео из интернета можно дом построить с нуля и машину перебрать по винтику.

Но при таком огромном количестве советов и рекомендаций трудно выбрать подходящий именно для тебя способ действий. В этой статье мы попытаемся собрать весь доступный опыт и систематизировать его для удобства использования.

Cпособы извлечения болтов с сорванной резьбой

Для извлечения испорченного болта или гайки необходимо провести ряд подготовительных процедур. Созданные условия помогут при последующей работе, сохранят в целости узлы агрегатов.

  1. Нанести на прилегающие поверхности жидкость, которая способствует меньшему трению резьбовых соединений. В ассортименте хозяйственных магазинов имеется масса специальных средств, однако возможно использовать тормозную жидкость или керосин.
  2. Снижение стойкости крепления достигается несколькими точными ударами молотком. Необходимо контролировать силу, иначе существует риск сломать крепление, тем самым замедлить процесс извлечения.

Как определить, каким инструментов возможно открутить болт с сорванными гранями. Перед работой, необходимо грамотно подобрать инструмент, оценить состояние сорванных креплений. Существует несколько основных способов для извлечения:

  • При отсутствии вокруг зоны действия других элементов, возможно использовать газовый ключ. Инструмент используется при соответствии с размером детали, слишком большим ключом открутить мелкий сорванный элемент не получится.
  • Подобрать головку с гранями, подходящими для излечения, размер головки должен соответствовать конструкции.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

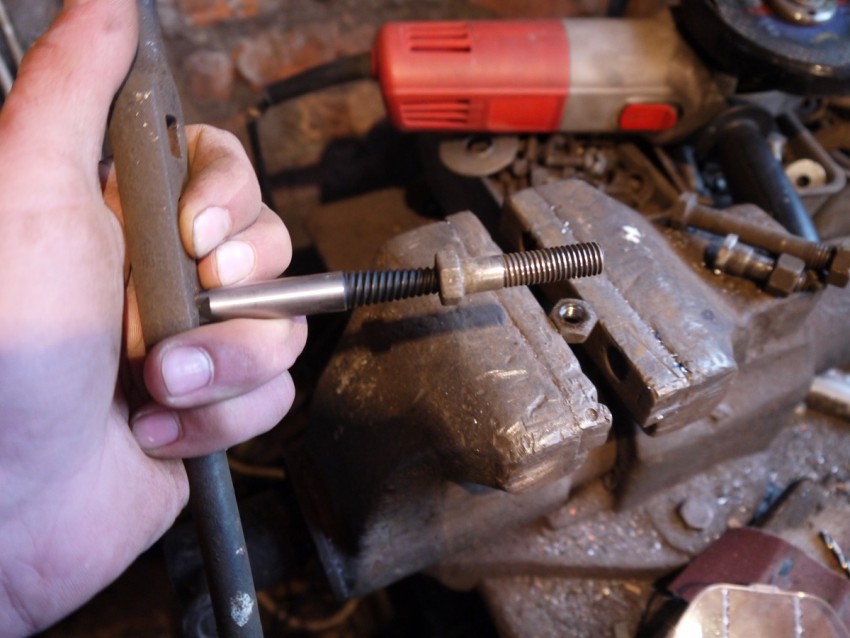

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны. В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта
