Механический угломер инструментальный

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Как измерять угломером в зависимости от его типа?

Рассмотрим самые распространенные и эксплуатируемые виды приборов, с которыми пользователь столкнется в 95 % случаев.

  • Электронные. Автоматизированные приборы самые простые и удобные в применении. Для их эксплуатации не понадобятся особые знания или навыки — справится даже новичок. Для проведения измерений достаточно расположить прибор под исследуемым углом, и результат сразу появится на дисплее. В зависимости от модели приборы имеют ряд дополнительных функций (например, запоминание угла или передачу значений на ПК).
  • С нониусом. Прибор устанавливают на плоскости так, чтобы искомый угол совпадал с корпусом и линейкой инструмента. Отсчитываются деления по основной шкале до тех пор, пока не будет достигнут уровень нуля на нониусе. Таким образом находят градусы. Далее продвигаются уже по шкале самого нониуса, пока не дойдут до деления, совпадающего с делением основной шкалы и продлевающего его в одну прямую линию. Таким образом определяются угловые минуты. В зависимости от класса точности оборудования значения шкал могут различаться, так что перед работой стоит изучить паспорт инструмента.
  • Оптические. Передвижную линейку прибора перемещают так, чтобы совместно с основанием они образовали искомый угол. После этого фиксируется зажимное кольцо устройства, что гарантирует точность измерения и неизменность положения его составляющих. Положения лупы и диска этого механизма зависят от положения подвижной линейки. Они являются своеобразным индикатором искомого значения. При помощи лупы наблюдают отметку на диске и соотносят ее с отметкой на пластине, вычисляя таким образом показание прибора.

Эффективное обращение с нониусными и оптическими инструментами требует от пользователя понимания их принципа действия и нарабатываемых профессиональных навыков.

Как пользоваться угломером и зачем он нужен? Угломер — это измерительный прибор, предназначенный для замера углов при проведении различных строительных и ремонтных работ. Модели в продаже есть различные, есть возможность подобрать устройство, максимально подходящее для выполнения конкретного типа работы.

Устройство угломера с нониусом.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

  1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
  2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
  3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
  4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.


Угломер-транспортир


Оптический угломер


Строительный уровень

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

  • Основание или одна из линеек плотно прикладывается к одной из поверхностей.
  • Ко второй поверхности прикладывается шкала дуги или вторая линейка.
  • Положение линеек фиксируется винтом.
  • Определяется угол по совпадению шкалы с краем линейки.
  • При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

  • простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
  • оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.


Механический угломер

Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.


Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

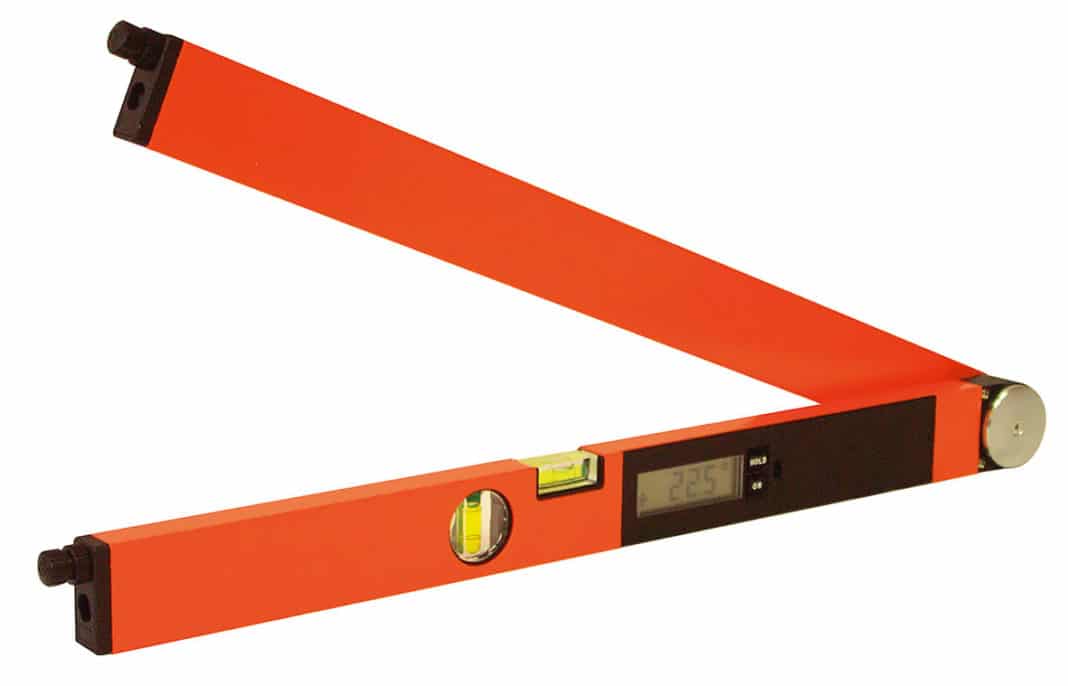

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Поверка

Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.

Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.

Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.

Срок поверки устанавливает метрологический отдел предприятия.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

  • бесшкальный;
  • штангенинструмент;
  • головки;
  • зубчато-рычажный;
  • микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

  • пружинные;
  • рычажно – зубчатые;
  • рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

  1. Путем сравнения с эталонными образцами.
  2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
  3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

  1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
  2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
  3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
  4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
  5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
  6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
  7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
  8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
  9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

  • одну сторону измеряемого угла совмещают с основанием шкалы;
  • другую- с подвижной линейкой;
  • в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

  • по сфере применения;
  • по точности;
  • по погрешности измерения;
  • по принципу измерения;
  • по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

  1. Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
  2. Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
  3. Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
  4. Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
  5. Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
  6. Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
  7. Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

  • внешние (маркировка УМ);
  • внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

Электронные угломеры — их применение и надежность

Цифровые устройства пользуются популярностью, но не потому, что имеют высокую точность измерений, а за счет простоты и скорости снятия показаний. Их основное достоинство в том, что измерения проводятся автоматически, и выводятся на дисплей. Как пользоваться электронными угломерами, известно даже новичкам, так как это самый простой вид инструмента. Для этого нужно приложить опорные планки к перпендикулярным поверхностям, после чего снять готовые показания с ЖК-дисплея. Измерения выводятся с учетом десятых и сотых долей градусов, что зависит от класса точности прибора.

Главный недостаток электронных измерителей в том, что несмотря на заявленные значения производителями о низкой их погрешности, они сильно уступают механическим устройствам. Стоит отметить только, что далеко не все приборы имеют низкую точность, так как брендовые модели известных производителей доказывают свою точность на практике. Однако стоимость таких приборов в два раза выше обычных электронных угломеров из Китая. Покупать китайский прибор рационально только в случае, если не важна высокая точность данных. В противном случае лучше воспользоваться механическим устройством с нониусом.

Это интересно! Кроме большой погрешности, цифровые устройства имеют дополнительные недостатки, такие как необходимость постоянной замены батарейки, хранение в теплом и сухом помещении, а также недопущение механического воздействия.
