Как сделать фрезерный стол своими руками

Монтаж

Фрезерная пластина закрепляется на выбранном рабочем столе (верстаке):

  1. В столешнице выпиливают прямоугольное отверстие. Его размеры на 50–60 мм по длине и ширине меньше размеров монтажной плиты.
  2. По кромкам в крышке стола выбирают углубления по размерам и на толщину плиты.
  3. Переносом с фрезерной пластины размечают крепежные отверстия и просверливают. Устанавливают пластину на стол.
  4. Потайные винты снизу столешницы закрепляют гайками.
  5. Снизу к пластине прикрепляют фрезер.

При отсутствии фрезера к базовой плите крепят пластину-заглушку и используют стол как верстак. Ручной фрезер не всегда удобен в эксплуатации. Для его использования в стационарном фрезерном столе применяют монтажные плиты промышленного или самодельного изготовления. Материал изготовления выбирают в зависимости от условий и целей.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

  • Простота применения.
  • Мало пыли от работы.

Минусы:

  • Слабое качество результата по причине невысоких оборотов (3000 в мин).
  • Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

  • На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
  • На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Изготовление стола для фрезера своими руками

Начать работы над фрезерным столом рекомендуется с разработки рабочего чертежа или простого рисунка компоновки всех узлов и деталей. Задача этого этапа как можно точнее продумать все элементы и узлы крепления.

Основным элементом самодельного стола для фрезера является столешница. Она не только должна быть максимально ровной, она должна быть прочной, поскольку именно к столешнице будет крепиться узел крепления фрезера.

Сам инструмент устанавливается под столешницей, одно из условий установки фрезера — это его вертикальное расположение. В некоторых проектах крепление фрезера предусматривает его регулировку в нескольких плоскостях. Такой вариант проекта можно реализовать для опытных мастеров, но в самом простом проекте достаточно просто зафиксировать инструмент строго вертикально.

Одной из самых трудоемких деталей для изготовления является пластина для фрезера. Простая конструкция со столешницей из многослойной фанеры или древесностружечной плиты со временем в месте отверстия для фрезы будет иметь выработку. Такое положение дел не позволит получить правильный рез – дерево не будет плотно прилегать к поверхности. Другое дело, когда здесь будет установлена пластина из более прочного материала – пластмассы или металла.

Пластина для фрезера может быть изготовлена из алюминия толщиной 4-5 мм, это оптимальный вариант для такого устройства. Ее можно заменить толстой пластмассой, например, текстолитом

Можно приспособить и металлическую пластину, но в таком случае устанавливать фрезы нужно особенно осторожно и аккуратно

Приступая к подбору материалов, стоит помнить, что столешница должна быть прочной и ровной, сделать столешницу из набора досок вряд ли получится, поэтому сразу стоит предусмотреть несколько вариантов материалов для нее — от мебельного ДСП до многослойной фанеры с ламинированной поверхностью.

Каркас рекомендуется сделать из фанеры или древесноволокнистой плиты. Этот материал вполне доступный и легко поддается обработке.

Необходимые инструменты

Учитывая, что большинство работ будет связано с деревом то специальных инструментов здесь не понадобиться. Впрочем, если пластина для фрезера будет изготавливаться из металла, то необходимо предусмотреть еще и инструмент для работы с металлом. Весь набор инструментов может выглядеть следующим образом:

  • Фрезер по дереву с набором фрез;
  • Электродрель с набором сверл по дереву и по металлу;
  • Дисковая пила или электролобзик;
  • Шуруповерт с набором бит;
  • Напильники по металлу;
  • Болгарка с отрезными и шлифовальными дисками;
  • Струбцины и зажимы;
  • Столярные или мебельные металлические уголки;
  • Рулетка, угольник, линейка.

Для склеивания понадобится клей и кисть. Для шлифовки и обработки краев наждачная бумага.

Для того чтобы изготовить прочную конструкцию кроме всего необходимо подготовить рабочее место, чтобы было достаточно пространства для обработки деталей.

Примеры конструкций фрезерных столов и их чертежи

Конструкция 2 с чертежами

Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips

Универсальный Фрезерный Стол Своими Руками

ручной фрезерный станок по дереву VK

Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips

Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips

Лифт для фрезера своими руками: принцип действия, примеры изделий

Своими руками стол для ручного фрезера: инструкция (видео)

Фрезерный стол с лифтом для ручного фрезера своими руками чертежи

Лифт для фрезера Elevator to the router

Деревянный станок по дереву своими руками

Самодельные фрезы по дереву для ручного фрезера

ЭлкоПро. Инструкции по сборке и использованию

Шаблоны для ручного фрезера по дереву своими руками

Подъемный механизм для фрезерной машины

ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников

ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники

Станок фрезерный по, текстуры, иконки, изображения

Популярное:

Приспособления для ручного фрезера

Лифт для фрезера из струбцины

Если вы регулярно используете фрезер установленный в фрезерный стол, вы знаете, как трудно отрегулировать и настроить высоту фрезы в фрезере. Для подъема фрезера и существуют фрезерные лифты, но они как правило, довольно дорогие. Так что я создал простой самодельный лифт для фрезера из доступных материалов. Этот лифт экономит массу времени, и я считаю, что все корректировки с фрезером намного легче сделать без усилий, используя лифт, установленный под фрезерным столом.

Для изготовления лифта я взял стальную трубу диаметром 3/4? (длина ниппеля будет зависеть от размера вашего фрезера), затем сделал угловую муфту и второй ниппель 3/4? соединенный с фланцем (длина ниппеля также будет зависеть от размера вашего фрезерного стола), как показано на чертеже ниже.

Затем сделал деревянное основание для поддержки фрезера. В основании просверлил отверстие 3/4. Это отверстие служит для плавного скольжения основания по ниппелю. Струбцина прикручивается к основанию и служит, как механизм регулировки. Затем я установил лифт фрезера под фрезерный стол (см. фото).

Чтобы получить максимум регулировки, обязательно установите лифт фрезера в самое нижнее положение. Изогнутая ручка струбцины облегчаетет регулировку фрезеры и перемещаться вверх-вниз по стальному ниппелю. Это позволяет легко настроить фрезер в любую позицию, которая вам нужна.

Лифт для фрезера из свечного ключа

Лифт для фрезера — это чрезвычайно важное и полезное приспособление. Это быстрый и удобный способ регулировать высоту реза у фрезы

Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия.

Лифт для фрезера я сделал из обычного свечного ключа для автомобиля и подходящей по размеру гайке. Гайка должна соответствовать по внешнему размеру свечного ключа, а внутренний диаметр гайки — под размер применяемого болта.

Используя нейлон или другой мягкий материал, забейте гайку в нижнюю часть ключа. Ручку на обратной стороне свечного ключа я сделал для удобства регулировки. Нейлоновое стопорное кольцо между гайкой и основанием фрезера поможет предотвратить от самопроизвольного свободного вращения при работе.

Такой лифт для фрезера может быть использован на различных ручных фрезерах таких, как Hitachi, Festos, Mafells, Dewalt, а также на маленьких моделях Bosch.

Существенным требованием является то, что нужно продумать место расположения болта на основании ручного фрезера, его длину и удобный доступ во время работы.

Примечание:

Самый простой способ, это использовать внутри ключа гайку с нейлоновой вставкой.

При использовании ручного фрезера, установленного в стационарный стол, возникает два вопроса:

  • Как регулировать глубину погружения (вылета) фрезы.
  • Как быстро поменять сменные наконечники.

Всякий раз откручивать инструмент от пластины – слишком хлопотно. К тому же, статично закрепленный фрезер работает в заготовке только на фиксированной глубине.

Эта задача решается установкой на фрезер подвеса с регулируемой высотой. И коль скоро вы смогли изготовить полноценный фрезерный стол – установить лифт собственной конструкции совсем несложно. К тому же, самостоятельно изготовленное приспособление разрабатывается с учетом всех требований мастера, даже таких – которые фабричным прибором не предусмотрены.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

  • металлическая станина;
  • электромотор;
  • подручник;
  • задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

  • дверные ручки;
  • конструкционные детали лестницы;
  • декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

  • выполнение намотки на трансформаторах;
  • нанесение красящего состава поверх вращающейся детали для создания узоров;
  • нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Это интересно: Бур для перфоратора — выбор ударно-режущей насадки, ее назначение

Чертежи и расчёт

Для изготовления стола под фрезер можно использовать отдельную поверхность, которая закреплена в деревянных опорах или между двумя тумбами. Наиболее простым способом создания столешницы, опорной части и деталей для фрезерного стола будет использование МДФ-плиты либо берёзовой фанеры толщиной от 16 до 25 мм. Если плита покрыта пластиком, то в процессе работы будет меньшее сопротивление. Ламинированная с двух сторон плита не покоробится при эксплуатации. В нашем случае при изготовлении фрезерного стола использовались:

  1. 1 МДФ-панель, размером 19х1000х1800 мм.
  2. 1 фанерный лист, размером 19х1000х1650 мм.
  3. 1 пластина, размером 4х30х30 мм.
  4. Направляющие из алюминия — 2,3 м.
  5. Колёсная опора с тормозом — 4 шт.

Человек, который любит творить и делать различные вещи самостоятельно, получит огромное удовольствие от создания фрезерного стола. Это довольно непростое, но увлекательное дело. Сделать стол для фрезера своими руками — значит получить конструкцию, которая стоит намного меньше сделанной на заводе. При производстве фрезерного стола нужно обязательно соблюдать технику безопасности.

Фрезерный стол предназначен для обработки материалов, вырезания фигурных отверстий, изготовления соединений. Стол, сделанный своими руками выйдет экономичней и намного удобней, нежели покупной.

Работа, при которой необходимо выполнить фрезерование, всегда связана с движением инструмента по поверхности жестко закрепленной заготовки. Однако когда нужно выполнить фрезерование детали с маленькими габаритами, появляются некоторые сложности. Чтобы разрешить такую проблему, можно сделать стол для фрезера своими руками. В данном случае инструмент будет иметь стационарное крепление, перемещаться должна сама заготовка. В результате можно будет быстро проводить торцевую обработку и удалять свесы.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Боковины будут смонтированы согласно прилагаемой схеме. Вот так выглядит стол в разрезе.
Вид на стол сверху. Здесь показаны основные размеры. Крышка стола изготавливается из двух слоев.
Последовательность изготовления. Выполнение разметки перед началом выпиливания окна. Работы выполняются в нижнем слое.
Последовательность изготовления верхнего слоя.
Оба слоя склеиваются. Установка направляющих планок. Они нужны, чтобы фрезером выполнить выпиливание окна.
Фрезерование относительно направляющих планок.
Конструкция параллельного упора, размещаемого на столе.
Косынка торцевая. Их устанавливают по концам упора.
В средней части для дополнительного усиления устанавливаются еще две дополнительные косынки. Монтируется парубок для отсоса пыли. К нему будет соединяться шланг от пылесоса.
Держатель для щитка. Сам щиток изготавливается из оргстекла.
В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Наименование деталиОбозначения на чертежахРазмеры в чистовом исполнении, окончательныеХарактеристики полуфабрикатов
Толщина, ммШирина, ммДлина, ммВид материала для изготовленияКоличество деталей
Детали стола
Панель АА19522622Фанера березовая1
Панель Б (облицовка)B3522622Твердый ДВП1
Накладки продольные кромочные C1940660Массив клена2
Накладки боковые кромочные D1940560Массив клена2
НожкиE19292521Фанера березовая2
Стяжки F1976521Массив клена4
Планка сетевого шнура G1951420Массив клена1
Упор для стола
Стенка упора вертикальная H19152661Массив клена1
Основание горизонтальное I1976661Массив клена1
Косынки для патрубка пылеудалителяJ196479Массив клена2
Пластины торцевыеK19121191Массив клена2
Дополнительные приспособления
ДержательL19127127Массив клена1
ЩитокM670127Оргстекло1
Прижим-гребенка N1945203Массив клена2
Стопорный блок O194576Массив клена2

Безопасность при работе на самодельном фрезерном столе

Изготавливая фрезер по дереву своими руками, обеспечьте безопасность работы на таком оборудовании. В первую очередь, необходимо оснастить свой самодельный станок защитным экраном. Как устроены такие экраны, иллюстрируют фото и чертежи профессионального оборудования. Обязательным элементом вашего самодельного оборудования должна быть кнопка экстренной остановки, так называемый грибок. Размещать ее следует в легкодоступном месте, а кнопку запуска надо закрепить в том месте, где будет исключено ее случайное нажатие.

Позаботьтесь о том, чтобы зона обработки была хорошо подсвечена, так как именно она является самым опасным местом любого оборудования. Если в ходе работы вам необходимо часто менять вылет фрезы, стоит изготовить ручное или автоматическое устройство подъема-опускания инструмента (лифт). Создав лифт для фрезера своими руками, вы сможете более эффективно использовать свое самодельное фрезерное оборудование и сделаете работу на нем комфортной и безопасной. Различные конструкции таких лифтов, также можно найти в Интернете.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)


Размеры деталей


Стол в разрезе


Двуслойная крышка стола


Вырез в первом слое стола


Разметка выреза второго слоя стола


Склеивание обоих слоев


Выпиливание выреза по разметке второго слоя


Чертеж параллельного упора


Торцевая пластина упора


Патрубок пылеотвода


Предохранительный щиток из оргстекла


Гребенчатый прижим и стопорный блок

О монтажной пластине

Фрезер крепится не к столу, а к специальной пластине. В качестве материала лучше всего использовать что-то прочное, но в это же время тонкое. Скажем, стальной лист будет не худшим решением. Это довольно долговечный, но не самый удобный вариант. Если вы цените комфорт, то отдайте предпочтение текстолиту толщиной 4-8 мм. В центре монтажной пластины необходимо просверлить отверстие диаметром, который будет равен отверстию в подошве фрезера. Подошва же оснащается резьбовыми отверстиями, которые необходимы для крепления. Если отверстия отсутствуют, их нужно сделать самостоятельно. Конечно, для прижима можно использовать и специальные скобы. Подойдет любое решение, обеспечивающее надежное и крепкое соединение.

Теперь добавьте пару простых дверок

1. Измерьте высоту и ширину нижнего отсека и выпилите две дверцы I, сделав их на 3 мм ниже высоты проема и на 5 мм меньше половины его ширины (рис. 1).

2. На каждой дверце I выпилите электролобзиком полукруглый вырез для пальца и гладко отшлифуйте кромки. Отфрезеруйте 3-миллиметровые скругления на передней и задней стороне вырезов, а остальные рёбра смягчите с помощью наждачной бумаги № 120.

3. Прикрепите к дверцам I петли, отступив сверху и снизу 51 мм. Положите корпус на боковую стенку и приставьте рядом дверцу, подложив под неё подкладки. (В нашем случае толщиной 22 мм.) Вставив между нижней кромкой дверцы I и нижней полкой В проставку толщиной 1,5 мм, прикрепите петли шурупами к корпусу (фото D).

4. В указанном месте прикрепите шурупами к дверце пластину магнитной защёлки и приложите к ней саму защёлку. Затем закройте дверцу и, заглянув в корпус с задней стороны, отметьте место, где магнитная защёлка касается снизу верхней полки В. Просверлите отверстия для шурупов и прикрепите защёлку к верхней полке. Теперь положите корпус на другой бок и проделайте те же шаги для монтажа второй дверцы.

Типы фрезерных столов

Приступая к изготовлению фрезерного стола следует, прежде всего, определиться с местом для него в вашей мастерской. Это зависит от того, какие функции вы планируете использовать. Это может быть боковое расширение пильного станка, то есть агрегатный стол.

Если вы планируете лишь изредка работать на фрезерном столе и использовать его за пределами мастерской, сооружайте портативный стол. Его всегда можно будет убрать или повесить на стену, сэкономив этим место.

Если в мастерской места достаточно, то максимально удобным будет стациоонарный стол для фрезерного станка. Его можно оснастить колесами и передвигать по мере необходимости.

Как портативный, так и стационарный стол можно убирать на время, но при этом держать их постоянно готовыми для выполнения определенных операций. Для этого их заранее настраивают.

Как пользоваться фрезерным столом?

Так как прибор встраивается в столешницу для фрезерного стола в перевернутом виде, то и принцип работы такой конструкции несколько отличается от стандартного:

  1. Неизменным остается работа в защитной одежде с использованием специальных очков.
  2. Фреза движется против часовой стрелки, поэтому деталь подается строго справа налево.
  3. Перед работой обязательно необходимо зафиксировать деталь в нужные упоры.
  4. Полученный профиль может отличаться при установке фрезы на различную высоту или при их различной комбинации.
  5. Обязательно при работе стоит включать систему сбора пыли.
  6. Фрезерный стол в обязательном порядке отключается от электросети при длительных перерывах в работе.

Техника безопасности

При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.

Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.

Сборка

Рассмотрим, как собирается самый простой стол для фрезера своими руками. Изготовим его из ламинированной фанеры. Размер столешницы примем 400 миллиметров в ширину и 400 миллиметров в длину. Для столешницы прекрасно подойдет ламинированная доска. У нее есть ряд преимуществ по сравнению с фанерой:

  • износостойкая поверхность;
  • низкая стоимость;
  • быстрая замена.

Однако стол для ручного фрезера мы решили изготовить из ламинированной фанеры. Аккуратно ее обрезаем по намеченным размерам. Ножки будут изготовлены из того же материала. Отступает от краев по 20-30 сантиметров и скрепляем ножки со столешницей, места стыка предварительно промазываем клеем и делаем два-три отверстия для затягивания саморезов.

В столешнице проделываем следующие технологические отверстия:

  • большое круглое для выхода цанги с фрезой;
  • параллельный паз для крепления направляющей;
  • можно сделать небольшой паз для крепления линейки.

Параллельный упор можно изготовить из тех же материалов, что и столешницу. Упор состоит из двух частей, граница раздела проходит ровно по центру установленной фрезы. Двигаться они должны независимо друг от друга. Для увеличения возможностей фрезерования, желательно, чтобы параллельный упор имел две степени свободы. То есть мог наклоняться относительно столешницы, и поворачиваться параллельно ей. Это позволит делать изделия сложно формы.

Помимо прочего, с обратной стороны параллельного упора делается выемка с чехлом квадратной формы, в один конец вставляется патрубок пылесоса. Как правило, систему удаления стружки делают с двух сторон, одну сверху за упором, вторую непосредственно возле цанги фрезера.

Это самый простой стол для фрезера своими руками. В дальнейшем можно доработать и установить лифт для удобного регулирования вылета по высоте и горизонтали фрезы.

Как изготовить самостоятельно, своими руками?

Подготовку к изготовлению фрезерного столика следует начинать с создания его эскиза. Необходимо учесть следующие размеры:

  • высота стола для удобного пользования с учетом роста хозяина;
  • габариты – наличие свободного места и длина обрабатываемых деталей;
  • интенсивность использования;
  • производимые операции;
  • установка дополнительных приспособлений;
  • наличие материалов для строительства стола.

По эскизу просчитывается количество материалов и фитингов для создания стола.

По эскизу изготавливаются все необходимые детали и после этого их собирают.

  • Собрать каркас – раму под столешницу и ножки.
  • Укрепить конструкцию дополнительными поперечными планками.
  • Обшить со всех сторон.

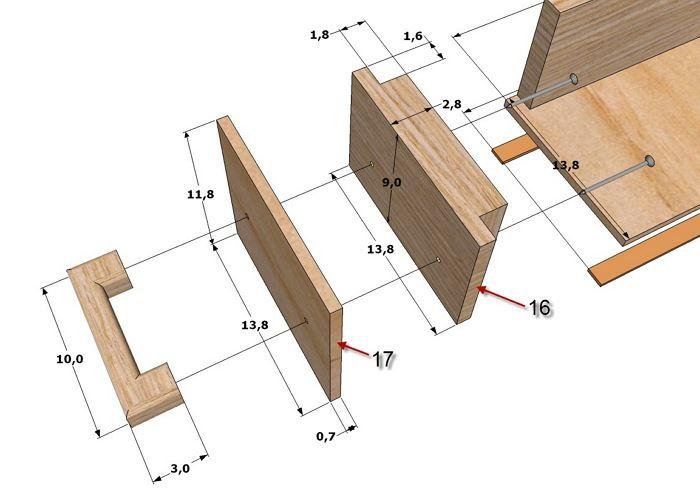

  • Монтировать направляющие под ящики и полки.
  • Навесить двери.
  • Положить сверху и закрепить столешницу с фрезерной плитой;
  • Монтировать лифт.
  • Подвести пылесос.

В моделях скамеечного типа обшивку и остальные операции не выполняются, только устанавливается столешница и лифт.

Важно!
Для изготовления мебельных фигурных планок подойдет короткая столешница. Строительным плинтусам необходима большая опорная плоскость по длине.

Порядок изготовления стола

Правильно собранный фрезерный стол позволяет обрабатывать различные поверхности.

Примитивный самодельный стол может выглядеть следующим образом: столешница из МДФ, закрепленная на 4 ножках, на (под) которой установлен инструмент, на столешнице закрепляется доска – направляющая, которую можно зафиксировать к столу и струбцинами. Это самый простой вариант. Однако он нерационален, потому что часть столешницы (минимум 50%) не будет использована в процессе работы, помимо этого существует большая вероятность неровной установки фрезера, который будет вырезать неровные пазы. Такую конструкцию рациональней применить на откидном крыле стола. Это позволит существенно сэкономить место в мастерской и рационально использовать рабочую поверхность.

Следующий вариант отличается от предыдущего расширенными возможностями. Так, в середине стола делают отверстие для монтажа инструмента, Доску-направляющую делают с пазом для обработки тонких заготовок, и фиксируют саморезами. Далее делают паз (на некотором отдалении от фрезера), который позволит фрезеровать заготовки под наклоном.

Портативный станок выгладит совсем просто. На столешницу крепят небольшие ножки (размер равен длине фрезера +5-7 см). Размеры самой столешницы минимальны, позволяющие установить только фрезер +15-20 см. Такой вариант будет мобильным (портативным), однако на нем будет неудобно работать длительное время. Этот мини-станок подойдет для крайне редкого использования инструмента.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
