Ламельный фрезер. По каким параметрам выбирать?

Особенности конструкции

Устройство машины ручной электрической фрезерной ламельной отличается от большинства моделей фрезеров. Оно аналогично болгарке. Фрезеровка производится перемещением режущего инструмента не перпендикулярно, а параллельно подошве. Корпус скользит горизонтально. Для вырезания пазов под овальные шпонки – ламели, используют дисковую фрезу.

Основные узлы шпоночного фрезера:

  • электродвигатель;
  • редуктор;
  • фреза дисковая;
  • корпус;
  • кабель с вилкой;
  • упор;
  • подошва;
  • ручка;
  • уборщик стружки с мешком.

На малом шпоночном фрезере, предназначенном для любителей, установлен электродвигатель мощностью 750 Вт. Этого достаточно для изготовления соединений отдельных деталей при производстве единичных изделий, строительстве частного дома и подсобных помещений из дерева. Длина перемещения фрезы достигает 50 – 60 мм в зависимости от модели оборудования. Глубина реза – выборки паза, настраивается револьверным упором, расположенным сбоку.

Профессиональные агрегаты сильнее – от 1200 Вт. Скорость вращения шпинделя до 24000 об/мин. Они рассчитаны на многочасовую непрерывную работу и используются на средних по размеру предприятиях по изготовлению мебели. На крупных фабриках с массовым производством деревянных изделий используют стационарные фрезеры.

Фрезу для ламельного фрезера используют дисковую диаметром 100 мм. При необходимости прорезать паз глубже, допускается устанавливать инструмент диаметром 105 и 110 мм. Вращательный момент передается на фрезу от двигателя через редуктор. Для фиксации на валу фреза имеет отверстие квадратной формы со стороной 20 мм. На дисковых пилах, устанавливаемых на болгарку, квадрат на валу больше – 22 мм. Кожух надежно защищает руки и посторонние предметы от попадания в зону реза.

Положение фрезы по высоте регулируется угловым упором. Размер выставляется в зависимости от толщины доски. Сбоку имеется шкала с делениями, но она может допускать погрешность в пределах 2 мм. Надо измерять расстояние от подошвы до центра фрезы или делать пробный рез и убедиться, что паз расположен по центру доски. Подошва в основном литая, с антискользящими вставками. При работе с малым ламельным фрезером сопротивление древесины слабое, достаточно упор прижать к доске рукой. Выставлять следует ориентируясь на разметку и риску по центру фрезы, вынесенную на упор.

Выборка паза производится при движении фрезы вдоль подошвы. Для этого рабочий фиксирует упор и нажимает на ручку, установленную на корпусе привода. Глубина реза регулируется на корпусе винтами, соединенными с упором. Сбоку имеется шкала настройки с градусами. Изменяя положение упора, можно работать под любым углом, надо только снять упорный передний козырек.

Овальные шпонки – ламели для фрезера, имеют нормированные размеры и продаются в магазинах. Любители мастерить изготавливают их самостоятельно. В основном используется фанера или лист из прессованных опилок толщиной 4 мм. Наиболее опытные мастера делают шпонки из дуба и кедра, предварительно состругав планку до нужной толщины. Хранить ламели следует в герметичной сухой упаковке. От влаги они разбухают, теряют свою форму и не заходят в паз. При активной сушке в духовке пластинки коробятся.

Как сделать что-то самому, своими руками – сайт домашнего мастера

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

  1. (вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
  2. Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
  3. Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
  4. Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
  5. Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

Топ-10 лучших бюджетных ручных фрезеров по дереву для дома

Если фрезер по дереву в домашних условиях требуется нечасто, то покупать дорогостоящую модель нет смысла. В бюджетном сегменте есть несколько надежных и удобных в применении приборов.

Bosch POF 1200 AE

Недорогой вертикальный агрегат 1,2 кВт поддерживает до 28000 оборотов в минуту. Выполняет пазы на глубину 55 мм, оснащен регулятором скорости и защитой мотора.

Купить ручной агрегат для обработки дерева Bosch можно от 5700 рублей Плюсы

  • система поддержания скорости;
  • плавный пуск;
  • масса 3,4 кг.

Минусы

  • нет фиксации для кнопки старта;
  • отсутствует подсветка.

Мне нравится10Не нравится4

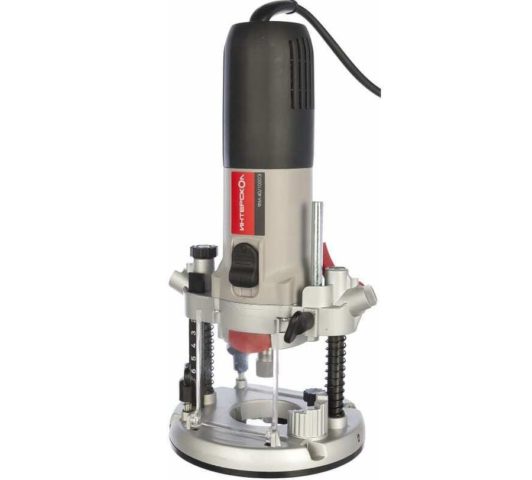

Интерскол ФМ-40/1000Э

Агрегат 1,1 кВт для домашнего использования обладает ходом насадки 44 мм. Отличается невысокой ценой и малым весом, развивает скорость до 25500 оборотов.

Купить Интерскол ФМ-40 можно от 3800 рублей Плюсы

  • небольшая масса;
  • есть плавный пуск;
  • не люфтит.

Минусы

  • неудобная кнопка пуска;
  • может заклинивать при движении по направляющим.

Мне нравится10Не нравится4

Калибр Мастер ФЭ-1300/8М+

Недорогой бытовой прибор подходит для пропиливания пазов, глухих и сквозных отверстий. Обладает ходом 50 мм, выполняет до 30000 вращений, есть регулировка оборотов.

Купить ручной фрезер Калибр можно от 3700 рублей Плюсы

  • высокая точность при работе;
  • удобные рукояти;
  • адаптер для пылесоса в комплекте.

Минусы

  • нет плавного хода;
  • отсутствует поддержка постоянной скорости;
  • нет сменных фрез.

Мне нравится10Не нравится4

Sturm ER 1112

Ручной прибор комплектуется шестью насадками и кейсом для переноски и хранения. Размер цанги составляет 8 мм, максимальная скорость — 34000 оборота.

Купить Sturm ER 1112 можно от 5600 рублей Плюсы

  • есть плавный пуск;
  • хорошая комплектация;
  • масса 3,8 кг.

Минусы

  • нет подсветки;
  • не предусмотрено поддержание оборотов;
  • нет патрубка и адаптера для пылесоса.

Мне нравится10Не нравится4

Энкор ФМЭ-850/8Э

В обзоре ручных фрезеров по дереву с ценами нужно отметить недорогой прибор для расточки углублений, отверстий и пазов. Агрегат оснащен функцией стабилизации оборотов и плавным пуском. Мощность составляет 850 Вт, ход фрезы — 30 мм.

Совет: использовать агрегат можно в качестве прямошлифовального инструмента.

Купить ручной фрезер ФМЭ-850 можно от 4300 рублей Плюсы

  • небольшой вес;
  • параллельный упор в комплекте;

Минусы

  • малая мощность;
  • нет подсветки;
  • в комплекте нет сменных фрез.

Мне нравится10Не нравится4

Фиолент МФ3-1100Э

Российский ручной фрезер для столярных работ оснащен регулировкой оборотов, обладает ходом 82 мм. Совершает до 30000 вращений за минуту, поставляется в комплекте с двумя направляющими и четырьмя втулками.

Цена Фиолент МФ-3 стартует от 3300 рублей Плюсы

  • длинный кабель 2 м;
  • есть встроенный патрубок пылеотсоса;
  • масса 2,7 кг;
  • надежная сборка.

Минусы

  • нет поддержания скорости оборотов;
  • не предусмотрена подсветка;
  • нет плавного пуска.

Мне нравится10Не нравится4

Энкор ФМЭ-1200/8Э

Ручной агрегат с ходом 40 мм действует на скорости до 30000 оборотов. В комплекте поставляются подвижная шкала, параллельный упор и копир, а также цанги разных диаметров — на 6 и 8 мм.

Приобрести Энкор ФМЭ-1200 можно от 4600 рублей Плюсы

  • электрический шнур 2,5 м;
  • есть плавный пуск и поддержание стабильных оборотов;
  • богатая комплектация.

Минусы

  • масса 4 кг;
  • нет адаптера и патрубка для пылеудаления;
  • не предусмотрены сменные фрезы.

Мне нравится10Не нравится4

Elitech Ф 1355Э

Ручной фрезер с ходом 55 мм комплектуется цангами на 8 и 6 мм и встроенным патрубком для отвода пыли. Поддерживает настройку оборотов, развивает скорость до 28000 вращений.

Цена Elitech Ф 1355Э стартует от 5000 рублей Плюсы

  • небольшой вес 3,7 кг;
  • есть сменные цанги;
  • позволяет удалять пыль непосредственно при работе.

Минусы

  • нет запасных фрез;
  • не предусмотрены плавный пуск и поддержка оборотов;
  • нет кейса.

Мне нравится10Не нравится4

Wortex MM 5013-1 E

Недорогой аппарат 710 Вт развивает скорость до 30000 вращений. Рабочий ход составляет всего 22 м, диаметр цанги равен 8 мм. Устройство поддерживает настройку оборотов, комплектуется направляющей рейкой и защитным ограничителем.

Купить ручной фрезер Wortex MM можно от 3600 рублей Плюсы

  • невысокая стоимость;
  • минимальный вес 1,4 кг;
  • возможность настройки скорости.

Минусы

  • уровень шума 108 дБ;
  • малая мощность;
  • небольшая глубина фрезерования.

Мне нравится10Не нравится4

Makita 3709

Удобный агрегат для обработки дерева с ходом 40 мм поставляется с двумя ключами, параллельным упором и контуром. В наборе предусмотрены цанга 6 мм и запасная фреза.

Стоимость ручного фрезерного аппарата Makita начинается от 5700 рублей Плюсы

  • масса 1,5 кг;
  • хорошая комплектация;
  • высокая скорость.

Минусы

  • нет регулировки оборотов;
  • не предусмотрены плавный пуск и поддержание скорости;
  • нет подсветки.

Мне нравится10Не нравится4

Рейтинг выбора фрезеров по популярности

Makita 3709

Мне нравитсяНе нравится

Модель фрезера отличается повышенной работоспособностью и лёгким весом, что облегчает управление инструментом.

вес1,5 кг
мощность530 Вт
рабочий ход фрезы40 мм
обороты холостого хода30000 об/мин;
комплектацияцанга 6 мм, 2 ключа, параллельный упор, твердосплавная фреза, контурная направляющая, направляющая для шаблона.
Цена5780 руб.

Плюсы и минусы

эргономичность большая скорость для чистого реза двойная изоляция хороший обзор линии фрезерования прорезиненная накладка на корпусе в зоне захвата простое управление обширная комплектация

отсутствует регулировка оборотов нет плавного пуска не установлена подсветка нет поддержки постоянных оборотов под нагрузкой

BOSCH POF 1200 AE

Мне нравится2Не нравится

Инструмент вертикального типа отличается высокой производительностью и возможностью обработки твёрдых пород дерева.

вес5,4 кг
мощность1200 Вт
параметры цангового патрона6 мм; 8 мм
макс. глубина фрезерования55 мм
особенностивозможность подключения к пылесосу, защита от перегрева, неконтролируемого старта
обороты холостого ходадо 28000 об/мин
комплектациярожковый ключ, центрирующий стержень, 3 цанговых патрона, параллельный упор, пазовая фреза, всасывающий переходник, копировальная втулка, рукоятка с мягкой накладкой.
Цена7459 руб.

Плюсы и минусы

регулировка скорости вращения от 11000 до 28000 об/мин эргономичный корпус на рукоятке имеется накладка безопасность долговечность хорошая комплектация

тяжёлый вес нет плавного пуска не установлена подсветка отсутствует поддержка постоянных оборотов под нагрузкой

Интерскол ФМ-40/1000Э ДМ

Мне нравитсяНе нравится

Универсальная модель фрезера, способная работать с деревянными и пластмассовыми заготовками. Инструмент легко осуществляет проход по вертикальным, наклонным и горизонтальным поверхностям (включая фасонные).

вес2,3 кг
мощность1100 Вт
параметры цангового патрона6 мм; 8 мм
напряжение220В
обороты холостого ходадо 22500 об/мин
комплектациядве цанги (6,8 мм), адаптер для пылеотвода, 2 рукоятки, копир роликовый, ключ гаечный, винт для фиксации адаптера, 2 параллельных направляющих, направляющая линейка, копир плоский, шестигранный торцевой ключ
Цена4690 руб.

Плюсы и минусы

возможность подсоединения к пылесосу доступная цена лёгкий вес универсальное применение

не продуманная эргономика неудобная кнопка пуска нет регулировки частоты

ELITECH Ф 1355Э

Мне нравится1Не нравится

Назначение инструмента – оформления кромок, профилирования заготовок, создания пазов, бороздок, зенкования, шпунтования.

вес3,7 кг
мощность1300 Вт
параметры цангового патрона6 мм; 8 мм
макс. глубина фрезерования55 мм
обороты холостого хода11000 – 28000 об/мин
особенностивозможность подключения к пылесосу, неконтролируемого старта, подсветка, блокировка шпинделя
комплектацияключ, параллельная направляющая, 2 цанги (6 и 8 мм)
Цена5880 руб.

Плюсы и минусы

эргономичность низкий уровень шума безопасность высокая производительность простое управление

нет плавного пуска отсутствует стабильность оборотов под нагрузкой не установлена защита от перегрева

BLACK+DECKER KW1200E

Мне нравится1Не нравится

Многофункциональная модель фрезера, предназначенная для обработки изделий из дерева. Особенности инструмента заключаются в возможности подключения к пылесосу, наличии защитного экрана из пластика, который предотвращает попадание мелких частиц в глаза.

вес3,37 кг
мощность1200 Вт
параметры цангового патронапараметры цангового патрона – 6 мм; 6,35 мм; 8 мм
макс. глубина фрезерования55 мм
обороты холостого хода8000 – 28000 об/мин
комплектацияшаблон, 3 цанги, параллельная направляющая, копировальное приспособление, деталь для отделки вертикальных проекций.
Цена5289 руб.

Плюсы и минусы

охлаждение двигателя комфортное управление безопасность двойная изоляция длинный кабель (3 м) блокировка шпинделя наличие револьверного ограничителя

нет плавного старта отсутствует стабильность оборотов под нагрузкой в комплект не входит адаптер для пылеотсоса

Итоговая таблица рейтинга

Фрезер BOSCH POF 1200 AE 2

Фрезер ELITECH Ф 1355Э 1

Фрезер BLACK+DECKER KW1200E 1

Фрезер Makita 3709

Фрезер Интерскол ФМ-40/1000Э ДМ

Топ-5 лучших фрезеров для установки в стол

Лучшие фрезеры для фрезерного стола представлены несколькими моделями. Среди них есть как профессиональные инструменты, так и аппараты бытового типа, рассчитанные на невысокие нагрузки.

Bosch POF 1200 AE

Инструмент с мощностью потребления 1200 Вт поддерживает регулировку вращения насадки от 11 до 28 тысяч оборотов. Запускается плавно, что снижает износ двигателя. Глубина фрезерования составляет 55 мм, инструмент может работать с деревом, ДСП и МДФ-плитами. Агрегат оборудован защитными функциями, дает минимум пыли.

Купить Bosch POF 1200 можно от 5700 рублей Плюсы

  • хорошая мощность;
  • частота вращения регулируется;
  • не издает сильного шума при работе.

Минусы

  • нет фиксации кнопки включения;
  • в комплекте отсутствует цанга на 12 мм.

Мне нравитсяНе нравится

Hammer FRZ2200 Premium

Полупрофессиональный аппарат с регулировкой скорости вращения поддерживает от 9 до 22 тысяч оборотов. Потребляет 2200 Вт, выдаваемая мощность составляет 1100 Вт. Максимальная глубина погружения насадки равна 75 мм. Прибор надежно фиксируется в столе и подходит для обработки материалов любой плотности.

Приобрести фрезер для стола Hammer можно от 7200 рублей Плюсы

  • хорошая глубина фрезерования;
  • поддержка регулировки частоты;
  • есть фиксация шпинделя.

Минусы

  • средняя мощность;
  • нет пылесборника в комплекте.

Мне нравитсяНе нравится

Makita RP2300FC

Вертикальный прибор с револьверным упором для фиксации на столе рассчитан на работу под большими нагрузками. Производительность составляет 1200 Вт, глубина погружения равна 70 мм. Девайс оснащен подсветкой, поддерживает плавный пуск, есть защита двигателя от перегрузки и стабилизация скорости.

Купить фрезеровальный аппарат Makita можно от 24200 рублей Плюсы

  • профессиональные возможности;
  • длина кабеля 4 м;
  • защита мотора от перегрузок и пыли.

Минусы

  • большая масса;
  • высокая цена.

Мне нравитсяНе нравится

Bosch GKF 550 Professional

Кромочный аппарат подходит для использования в мастерских и на стройплощадках. Глубина у инструмента относительно небольшая — всего до 40 мм. Но при этом прибор поддерживает скорость вращения насадки до 33 тысяч оборотов. Мотор защищен от перегрева и от пыли, производительность двигателя составляет 560 Вт.

Цена фрезеровального инструмента Bosch GKF стартует от 5300 рублей Плюсы

  • хорошая скорость;
  • экономит электроэнергию;
  • долго служит;
  • простое управление.

Минусы

  • невысокая производительность;
  • нет подсветки;
  • нельзя подключить пылесос.

Мне нравитсяНе нравится

Интерскол ФМ-40/1000Э

Отечественный агрегат для вертикальной установки в стол потребляет 1100 Вт. Оборудован регулировкой частоты вращения от 10 до 25,5 тысяч оборотов за минуту, погружается в заготовку до 44 мм. Предусмотрена фиксация шпинделя, есть защитный щиток на корпусе. К фрезеру можно подсоединить пылесос, в модели реализована яркая подсветка.

Купить прибор Интерскол можно от 5500 рублей Плюсы

  • есть плавный пуск;
  • предусмотрена подсветка;
  • корпус надежно защищен от пыли;
  • длинный кабель.

Минусы

  • не подходит для толстых заготовок;
  • скромные показатели мощности.

Мне нравитсяНе нравится

На что обращается особое внимание?

При работе с ручным фрезером, прежде всего, необходимо соблюдать технику безопасности:

  • надежное закрепление обрабатываемой детали на столе и фрезы в патроне;
  • установка фрезы и любые ремонтные работы при гарантированном обесточивании инструмента;
  • внимательность при работе, концентрированность внимания, устойчивость положения;
  • использование защитных мер – очки, перчатки, застегнутая одежда, респираторы.

Движение фрезера должно быть противоположно направлению вращения фрезы для исключения динамического удара. За один заход не следует производить выборку материала на глубину более 5-6 мм.

Правила эксплуатации

В работе с присадочным фрезером необходимо учитывать его травмоопасность. Поэтому производить работы необходимо в полном соответствии с правилами техники безопасности. Следует использовать средства индивидуальной защиты, такие как защитная маска или специальные очки. Все настройки производятся исключительно при выключенном приводе. Многошпиндельные устройства требуют правильного подбора сверл, обладающих либо правой, либо левой подачей. Для выбора используют указательные рисунки на корпусе головки.

В следующем видео показаны три типа присадочных фрезеров и рассмотрены плюсы и минусы каждой модели.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  1. несколько кусков ДСП или толстой фанеры;
  2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  3. болты, саморезы и другие крепежные элементы;
  4. перьевое сверло или сверлильную коронку диаметром 40 мм;
  5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  1. две металлические штанги, которые будут выступать в роли направляющих элементов;
  2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

  • При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
  • После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
