Что можно сделать редуктора болгарки своими руками

Разборка болгарки и её подготовка к дальнейшим работам

На первый взгляд угловая шлифовальная машина представляла жалкое зрелище. Период, проведённый в не слишком сухом гараже, естественно, благоприятно на ней не сказался. Но свободного времени у меня хватало, а потому было решено разобрать УШМ и проверить необходимые узлы агрегата.

Первым делом предстояло открутить заднюю крышку и отсоединить провода питания электродвигателя болгарки. Здесь ничего сложного нет, достаточно вывернуть 4 винта и перекусить жилы.

Задняя крышка снимается очень легко

Далее были выкручены винты, фиксирующие редуктор на корпусе электродвигателя болгарки, после чего он был полностью снят вместе с якорем. Именно его обмотка и сгорела в своё время. Сам статор в пластмассовом корпусе был отложен до лучших времён в ожидании новой переделки (возможно, что снова на пару лет).

Можно увидеть, что якорь уже никуда не годится

Теперь предстояло разобрать редуктор, открутив верхнюю часть. Вот здесь с фиксирующими винтами пришлось помучиться – от времени они прикипели. На помощь пришло классическое средство – «WD-40». Оно прекрасно отъедает ржавчину.

Внутри редуктора даже ещё оставалась смазка

А вот для того, чтобы открутить центральный болт, который фиксирует малую шестерню редуктора на якоре, были приложены определённые усилия. Если кто-то из вас соберётся выполнить такую переделку, советую запастись качественными торцевыми ключами. Рожковый просто сорвёт грани болта, после чего отвернуть его будет значительно сложнее.

Шестерня с якоря откручивается с большим трудом

На этом этапе имеет смысл удалить старую смазку из редуктора. При сборке можно будет заполнить его свежим солидолом или литолом.

Особенности изготовления самоделок из сломанного инструмента

Болгарка

не является нескончаемой вещью, потому после выхода ее из строя можно использовать оборудование для других самоделок. Время от времени бывает так, что ломается движок либо редуктор. Может сломаться корпус либо оказываются срезаны зубья шестерен. Но спешить выкидывать устройство не стоит. Что-то одно из 2-ух узлов болгарки еще может работать.

READ Замена Подшипника Редуктора Болгарки Bosch

Если вы решаете вопрос о том, что можно сделать со сломанной болгарки, следует разглядеть движок. Но он за счет собственной высокооборотистости нечасто подходит для переделок. В базу эта часть углошлифовальной машины может лечь только в случае производства гравера. Для вас необходимо будет срезать редуктор и укрепить к валу патрон под различные насадки, их в продаже неограниченное количество.

Если вас все еще интересует вопрос о том, что можно сделать из болгарки, у которой полетел движок, вы сможете использовать редуктор. Он железный малогабаритный и имеет на выходном валу мощнейший подшипник. За счет имеющихся резьбовых соединений, у редуктора есть отличные способности крепления. Редуктор можно установить на дрель при помощи специального переходника. Но на таких инструментах отрезной круг может представлять собой источник угрозы. Потому редуктор рекомендуется приспосабливать в ситуациях, дальних от начальной функции углошлифовальной машины. К примеру, вы сможете сделать шлифмашинку для древесных покрытий. Эту пыльную работу вы можете комфортабельно делать за счет регулировки оборотов и конического редуктора. Огромную площадь можно окутать при помощи широкого диска, что ускоряет процесс.

Достаточно нередко домашние мастера думают о том, что можно сделать

из редуктора болгарки. Конический узел обладает компактностью, потому его можно использовать для различных задач по настройке и регулировке. К примеру, для регулировки десктопа на станке. Редуктор обширно применяется и для сотворения лодочных моторов. Решить вопрос герметизации гребного вала можно за счет уплотнения. Снаружи редуктора можно установить дополнительный сальник на гребном валу под затратным кольцом. А вот в случае с моторизованными великами сальник не пригодится.

Но если вас все еще интересует вопрос о том, что можно сделать из болгарки, вы сможете использовать ее редуктор, перенеся вращающий момент на колеса. Описываемый узел устанавливается на колесную ось. Применив классическую цепь, защитный штатный кожух, вы сможете приспособить в роли держателя моторедуктора. Электродвигателем можно и не ограничиваться, используя бензиновый двигатель. Редуктор болгарки в этом случае будет способен выдержать даже высочайшие нагрузки.

Думая над вопросом о том, что можно сделать из болгарки, сможете разглядеть вопрос производства кофемолки. Она подойдет для любителей активного стиля жизни, которые предпочитают временами посидеть в тиши леса с чашечкой благоуханного свежесваренного кофе. О движке думать не придется, ведь в миксере имеется особый вал, крутящий пользовательские насадки.

Изготовление штробореза

Что можно сделать из старой болгарки? Этот вопрос довольно часто задают себе домашние мастера. Но если ваша углошлифовальная машина работает исправно, из нее можно сделать штроборез. Используя оборудование без переделки, вы подвергаете себя опасности. Для того чтобы избежать риска, можно изготовить насадку с прочным основанием, оно позволит делать разрезы в стенах на весь диаметр диска.

Это дополнение представляет собой подошву в виде упора, который позволяет перемещать инструмент вдоль стены. Усилия при этом будут равномерными. Когда будете изготавливать такое приспособление, не пожалейте времени и установите закрытый чехол, который будет дополнен патрубком для подключения пылесоса.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Восстановление шлифовального диска для УШМ

Как видим на фото выше, край диска сильно изношен и качество шлифовки ухудшилось и что бы его восстановить нужно взять электрическое точило и одновременно запустив точило и диск сточить изношенную часть.

Такую процедуру, на одном диске, можно выполнять до двух раз, проверено лично. После этого качество шлифовки увеличивается.

Но если же у шлифовального диска отлетели лепестки, как на фото ниже, то тоже выкидывать такой диск не стоит.

Первым делом нужно самостоятельно отделить от диска все остальные лепестки и зачистить основание.

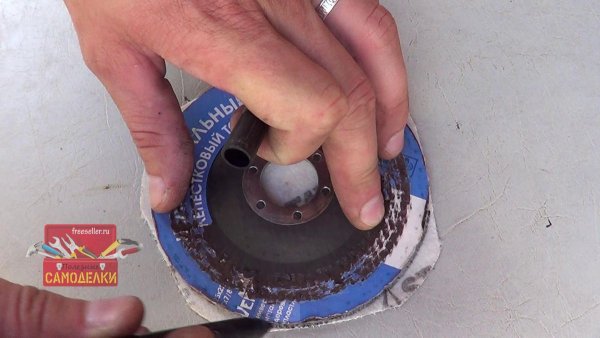

Далее берем обычный кусок наждачной бумаги (ВНИМАНИЕ! Не берите наждачку на бумажной основе, только на тряпочной, так как бумажная не выдерживает большие обороты)

, прикладываем диск, обводим и вырезаем ножницами. После этого в середине делаем отверстие, прикладываем наждачный круг к шлифовальному диску и ставим на УШМ

После этого в середине делаем отверстие, прикладываем наждачный круг к шлифовальному диску и ставим на УШМ.

После этого можно совершенно спокойно зачищать необходимые детали и по качеству он не будет уступать обычному шлифовальному диску.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

  1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
  2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
  3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
  4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
  5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
  6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
  7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

  • Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
  • Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

  1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
  2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
  3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
  4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Как сделать отрезной станок из болгарки своими руками

Самый простой самодельный станок для небольшой болгарки можно сделать при минимуме затрат и всего за несколько часов.

Из металлической трубы и уголков

Готовая конструкция такого станка будет представлять собой металлическую длинную трубу, выполняющую и роль каркаса, и роль ручки. Ближе к одному концу приваривается поперечная металлическая планка с двумя отверстиями для крепежа болгарки.

Труба в этой конструкции и ручка, и крепление

С этой же стороны труба крепится к одной стороне небольшого куска уголка на подвижный вал, сам же уголок другой своей стороной крепится или к рабочему столу, или просто на пол в рабочем помещении. С противоположной стороны от крепления нужно обязательно зафиксировать пружину, которая позволит всей конструкции возвращаться в исходное положение. Вот и всё – станок готов, нужно лишь правильно закрепить болгарку. Конечно, такой вариант – для самых простых работ с металлом, а для сложных, где требуется точность, конструкция должна быть уже более устойчивой и основательно.

Отрезной станок со станиной (чертёж)

Необходимые инструменты и материалы

Для изготовления отрезного станка вам понадобятся следующие материалы и инструменты: стальной уголок, профильная труба, лист металла для платформы (или более лёгкий вариант из ДСП), сварочный аппарат, швеллер, дрель, вал, несколько одинаковых подшипников, труба небольшого диаметра, пружина, а также реле и педаль. Сварку, если подумать, можно заменить прочными болтами, вот для этого вам и понадобится дрель. Кстати, такой вариант позволит ко всему прочему ещё и разобрать станок в случае такой необходимости.

Чертёж

Изготовление станка следует начинать с отрезки деталей на каркас. Чтобы не допустить порчи дорогостоящего материала, внимательно изучите многочисленные чертежи, которые можно найти в интернете или же следуйте моделям на прилавках. В последнем случае составьте чертёж самостоятельно, для этого особых навыков не нужно – главное на бумаге представить готовую конструкцию и её пропорции. Для каждой болгарки нужен свой чертёж, ведь инструменты от разных производителей могут кардинально отличаться –  где-то можно будет снять ручку, где-то придётся придумывать стойку для всей болгарки целиком! Плюс ко всему – под разные размеры диска нужен разный каркас. Ниже представлено несколько схем.

Каркас

Простейший каркас состоит из двух рам на общей оси. Нижнюю раму следует закрепить на платформе – металлической или из ДСП. Если болгарка большая, лучше использовать металл. Верхняя рама, к которой прикручивается болгарка, должна вращаться по вертикали относительно нижней, как маятник. Для фиксации исходного положения нужна пружина. К нижней раме приваривается крепление, которое состоит из прижимного уголка и подвижной струбцины.

Каркас станины можно изготовить из металла

Линейка

В станке очень важно предусмотреть измерительные детали, благодаря которым вы сможете отрезать заготовки с точностью вплоть до 1 мм. В данном случае лучше всего подойдёт подвижная линейка с ограничителем, приваренная к трубке. Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе

Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе.

Электроника

Для удобства работы предусмотрите в конструкции пусковую педаль или кнопку с коммутацией через низковольтное реле на 12 В. Через него и будет подаваться напряжение на болгарку. С помощью такой несложной конструкции мы освобождаем руки, достигаем точного ровного среза без применения тисков, да и экономим время на точных замерах. Этот инструмент заменит отрезную пилу по металлу, а в случае необходимости вы всегда сможете вернуть УШМ в её мобильное состояние.

Вариант 3 — еще более простой способ сделать отрезной станок из УШМ

Многие не имеют сварочных аппаратов или не умеют ими пользоваться, поэтому если вы принадлежите к категории этих людей, то отчаиваться не стоит. Не нужно также просить своих знакомых и соседей о том, чтобы изготовить станок. Вполне реально обойтись без сварки, а в качестве основных соединителей будут использоваться болты с гайками. Итак, для конструирования простейшего отрезного станка из болгарки понадобится следующий расходный материал:

  • Уголки — причем небольшое их количество до 1 метра. Если есть кусочки, то это даже лучше. Толщина уголков стандартная 2-3 мм
  • Трубка стальная длиной 30 см — будет использоваться в качестве рукоятке, на которой будет крепиться болгарка
  • Стальной лист толщиной 2-3 мм и произвольного размера, но не менее 20х20 см
  • Болты с гайками диаметром 8-10 мм

Приступаем к изготовлению самодельного инструмента. Процесс изготовления имеет следующий вид:

  1. Сначала к стальному листу нужно прикрепить уголок длиной 15 см
  2. К стенке лежащего уголка прикрепить перпендикулярно еще один уголок, используя для этого болты с гайками. Если есть сварка, можно сделать прихваты сварочными швами
  3. К перпендикулярно установленному уголку прикрепить трубку, используя все те же болтовые соединения
  4. Трубка должна свободно перемещаться, поэтому затягивать гайку на болте не нужно. Вместо этого, необходимо законтрогаить фиксирующий болт при помощи еще одной гайки
  5. К трубке на расстоянии от места соединения подсоединить две стальные пластины размером 5х6 см. Этими пластинами будет к рукоятке крепиться болгарка
  6. Закрепить УШМ за кожух с предварительно-подготовленными стальными пластинами

В итоге получаем простейший отрезной станок, фото которого можно увидеть ниже.

Вариантов изготовления аналогичных конструкций много, поэтому все зависит от того, что хотите получить в итоге, и какие расходные материалы имеются в наличии. Работать рассмотренным выше вариантом отрезного станка не совсем удобно, так необходимо постоянно удерживать инструмент (по причине отсутствия возвратного механизма), однако это легко исправить. К выступающей части трубки нужно прикрепить пружину, которая будет возвращать инструмент в исходное положение, исключая необходимость мастеру удерживать работающий агрегат.

https://youtube.com/watch?v=OJSfKVEiQpI%3F

Особенности изготовления самоделок из сломанного инструмента

Болгарка не является вечной вещью, поэтому после выхода ее из строя можно использовать оборудование для других самоделок. Иногда случается так, что ломается двигатель или редуктор. Может сломаться корпус или оказываются срезаны зубья шестерен. Однако торопиться выбрасывать устройство не стоит. Что-то одно из двух узлов болгарки еще может работать.

Если вы решаете вопрос о том, что можно сделать со сломанной болгарки, следует рассмотреть двигатель. Но он за счет своей высокооборотистости нечасто подходит для переделок. В основу эта часть углошлифовальной машины может лечь лишь в случае изготовления гравера. Вам нужно будет срезать редуктор и укрепить к валу патрон под разные насадки, их в продаже огромное количество.

Если вас все еще интересует вопрос о том, что можно сделать из болгарки, у которой полетел двигатель, вы можете использовать редуктор. Он металлический компактный и имеет на выходном валу мощный подшипник. За счет имеющихся резьбовых соединений, у редуктора есть хорошие возможности крепления. Редуктор можно установить на дрель с помощью специального переходника. Но на таких инструментах отрезной круг может представлять собой источник опасности. Поэтому редуктор рекомендуется приспосабливать в ситуациях, далеких от первоначальной функции углошлифовальной машины. Например, вы можете изготовить шлифмашинку для деревянных покрытий. Эту пыльную работу вы сможете комфортно выполнять за счет регулировки оборотов и конического редуктора. Большую площадь можно охватить с помощью широкого диска, что ускоряет процесс.

Довольно часто домашние мастера задумываются о том, что можно сделать из редуктора болгарки. Конический узел обладает компактностью, поэтому его можно использовать для разных задач по настройке и регулировке. Например, для регулировки рабочего стола на станке. Редуктор широко применяется и для создания лодочных моторов. Решить вопрос герметизации гребного вала можно за счет уплотнения. Снаружи редуктора можно установить дополнительный сальник на гребном валу под накладным кольцом. А вот в случае с моторизованными велосипедами сальник не понадобится.

Но если вас все еще интересует вопрос о том, что можно сделать из болгарки, вы можете использовать ее редуктор, перенеся крутящий момент на колеса. Описываемый узел устанавливается на колесную ось. Применив традиционную цепь, защитный штатный кожух, вы можете приспособить в роли держателя моторедуктора. Электродвигателем можно и не ограничиваться, используя двигатель внутреннего сгорания. Редуктор болгарки в данном случае будет способен выдержать даже высокие нагрузки.

Думая над вопросом о том, что можно сделать из болгарки, можете рассмотреть вопрос изготовления кофемолки. Она подойдет для любителей активного образа жизни, которые предпочитают время от времени посидеть в тишине леса с чашечкой ароматного свежесваренного кофе. О двигателе задумываться не придется, ведь в миксере имеется специальный вал, вращающий пользовательские насадки.

Фрезер

Незаменимый инструмент для работы по дереву. Профессиональные модели стоят дорого, а сам фрезер требуется не слишком часто. Но из болгарки можно изготовить станок, не уступающий заводским. Для этого нужно:

Приобрести патрон для дрели с резьбой М14 или изготовить своими руками.
Установить его на УШМ вместо зажимных гаек.
Собрать основание

Важно, что должна быть регулировка инструмента по высоте — две направляющие с возможностью фиксации болгарки.

В качестве материалов выбираем то, что есть под рукой. Для работы с древесиной сгодится станок из фанеры. Плоскость основания должна быть максимально ровной, иначе хорошего качества обработки добиться будет сложно.

Если требуется сделать цанговый патрон для фрез из магазина, то возможно и это. Мастера часто используют самодельную оснастку из меди и бронзы.

Как собрать болгарку Интерскол

Алгоритм сборки болгарки Интерскол следующий:

  • В корпус вставляется статор;
  • Статор накрывается пластиковой защитой;
  • В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
  • Второй конец ротора вставляется в корпус редуктора;
  • На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
  • Корпус редуктора крепится к корпусу статора четырьмя винтами;
  • Проверяется плавность вращения ротора;
  • На корпус редуктора надевается крышка с ведомой шестерней;
  • Закручивается 4 (четыре) винта крепления крышки редуктора;
  • Проверяется плавность проворачивания шпинделя инструмента;
  • Устанавливаются угольные щетки;
  • Надевается задняя крышка или собирается ручка;
  • Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

  • Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
  • В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
  • Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
  • Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
  • При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.
