Делаем тиски самостоятельно из подручных средств — разные варианты

Изготовление тисков

Для изготовления прижимных губок используется 2 отрезка плоского напильника.

Они привариваются на обрезки профильной трубы такой же длины.

Из листовой стали вырезается подошва станка в виде прямоугольника. Его ширина должна соответствовать длине губок. Длина подошвы берется на 10-15 см больше желаемой ширины зажима.

Одна из губок выставляется по краю подошвы и приваривается к ней. Затем в центре основания делается продольный вырез шириной 11 мм. Он должен начаться от приваренной губки и заканчиваться за 10-15 см от противоположного края.

На нижней боковине второй незадействованной губки по центру сверлится отверстие, но только сквозь одну стенку. Затем снизу подошвы станка в прорезь вставляется болт с шайбой, он заводится в отверстие губки. После этого нужно попасть на этот болт изнутри профильной трубы шайбой и гайкой. Его нужно слегка накрутить, чтобы губка скользила по подошве вперед и назад.

У края основания, противоположном от неподвижной губки, напротив прорези приваривается удлиненная гайка. Под ней нужно использовать подставку, чтобы приподнять ее центр на половину ширины профильной трубы. В гайку заворачивается длинная шпилька.

Напротив шпильки по центру скользящей губки сверлится отверстие сверлом 10,5-12 мм. В него заводится шпилька, и на нее изнутри трубы наворачивается 2 гайки, чтобы она уже не вышла обратно. Губки тисков сжимаются, после чего лишняя длина шпильки отрезается. На ее конец наворачивается и приваривается гайка М10. Затем варится гайки М12, но уже торцом. В нее вставляется оставшийся отрезок шпильки. На его концы наворачиваются гайки М10. В результате получается вороток.

Чтобы придать конструкции жесткости, к ее подошве у длинных краев нужно приварить по отрезку профильной трубы. Это также позволит ползунку второй губки скользить, не цепляясь креплением внизу. После этого инструмент прикручивается к рабочему столу.

Полученные тиски не рассчитаны на удары кувалдой по зажатым в них заготовкам, но они справятся с удерживанием деталей при шлифовке, пилении, строгании и т.д. Со временем если их перегружать, то метрическая резьба на шпильке или удлиненной гайке может сорваться, но эти детали быстро меняются. Данный инструмент действительно способен успешно выручать при выполнении большинства столярных и слесарных работ, поэтому его изготовление имеет смысл.

Тиски слесарные своими руками

Слесарные тиски – это тот инструмент, без которого вряд ли можно себе представить даже самую небольшую мастерскую. Он освобождает руки мастеру в момент, когда нужно зафиксировать обрабатываемую деталь и придать ей статичности. И не все догадываются, что тиски вполне можно изготовить своими руками. О том, как это сделать и какие виды тисков существуют, мы поговорим в нашей статье.

Виды тисков слесарных

Все тиски можно подразделить на две большие группы: станочные и слесарные, которые в свою очередь подразделяются на статичные и поворотные.

Кроме того, тиски слесарные настольные подразделяются на две группы: стуловые и параллельные. Первые являются более мобильными в монтаже-демонтаже и не оснащены элементами постоянного крепления. Вторые же являются более основательными и крепятся к верстаку с помощью винтов.

Конструктивно все тиски состоят из таких основных элементов, как корпус и губки. Детали зажимаются между губками за счет винтового механизма (в механических тисках) либо за счет пневматики (в пневматических тисках).

Если губки для слесарных тисков имеют вогнутые поверхности, значит они предназначены для фиксации труб.

Слесарные тиски предназначены для работы с более-менее мягким материалом: деревом, пластиком и т.п. Конструктивно они отличаются высокими губками, в которых зажимаются детали. Губки могут поворачиваться на основании либо быть закреплены статично. Тиски слесарные поворотные позволяют перемещать детали параллельно плоскости стола.

https://www.youtube.com/watch?v=OZDjxFAwqV0

Станочные тиски предназначены для работы с более жесткими материалами, такими как металл. Для этого они снабжены менее высокими губками.Выделяют еще и третий тип тисков – синусные. Применяются они не часто и позволяют производить фиксацию заготовки в 2-х или 3-х взаимно перпендикулярных плоскостях.

Инструмент и материал для изготовления слесарных тисков

Для того чтобы изготовить тиски самостоятельно, необходимо запастись следующим инструментом и материалом. Из материалов вам понадобятся:

  • металлический прут в поперечнике не менее 0,2 см;
  • штыри из железа (они вам пригодятся при изготовлении фиксирующих шпилек и ручек);
  • сосновые и березовые доски;
  • металлические пластины;
  • разнообразные болты.

Из инструмента необходимо подготовить коловорот, кувалду и напильник, электрическую дрель и ножовку, а также обзавестись измерительным инструментом, таким как линейка на металлической основе.

Изготовление тисков

Чтобы изготовить тиски слесарные своими руками необходимо осуществить несколько последовательных этапов.

Из металлического прута изготовить ходовой винт, методом нарезки резьбы необходимого вам шага. Резьбу можно нарезать самостоятельно, но лучше заказать у специалистов, которые подберут подходящий шаг и выдержат его на протяжении всего винта.
 Один из концов ходового винта снабжается рукояткой, выполненной из железного штыря. Рукоятка закрепляется в разрезе, выполненном на конце винтового прута. Надрез этот можно выполнить с применением сверла (8..9 мм).
Производим оснащение станка двумя шпильками. Здесь могут пригодиться уже готовые шпильки, снятые со старого мотороллера с системы закрепления зеркал. Их форму необходимо подкорректировать с помощью кувалды или молотка. А можно изготовить эти шпильки самостоятельно из металлического прута с поперечником до 9 мм

Обратите внимание, что концы шпилек необходимо тщательно обработать напильником, дабы исключить травмы по время пользования тисками. Кстати, шпильки необходимы для того, чтобы приводить в движение подвижную губку тисков.
 Недвижимая губка тисков изготавливается из прочной сосны

Ее крепят непосредственно на стол и в дальнейшем эти тиски не смогут перемещаться относительно верстака. Высоту статичной губки делают в диапазоне от 40 до 50 мм.
Для изготовления подвижной губки используют березовую доску, которая должна иметь длину до 0,5 м, а высоту 20-22 см.
В березовой доске просверливаются отверстия, диаметром около 10 мм.
 Остается собрать механизм: винт и шпильки крепятся в подготовленных проемах, гайки с шайбами занимают необходимые позиции. Тиски слесарные, вес которых за счет использования дерева не очень большой, готовы к использованию.

Слесарные тиски: чертеж

Для того, кто обладает хотя бы основами инженерных знаний, гораздо легче будет осуществить процесс изготовления тисков на основе чертежа, представленного ниже.

Данные тиски имеют немного другое исполнение, нежели описанные нами выше, но принцип действия у них тот же.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

  • опору со всеми стационарными деталями;
  • подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
  • кулисы, перемещающие деталь в процессе обработки;
  • винт ходовой;
  • ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

  • опору со всеми стационарными деталями;
  • подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
  • кулисы, перемещающие деталь в процессе обработки;
  • винт ходовой;
  • ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

  • винт ходовой части;
  • рукоятку;
  • подвижную и неподвижную губку;
  • плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

  • не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
  • поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна

Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

  • пластина из стали минимум 3 мм., но можно гораздо толще;
  • швеллер наружный и внутренний (120 и 100 мм.);
  • ушки из стали;
  • резцы токарные 2 штуки;
  • небольшой отрезок арматуры (прут для ворота);
  • гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
  • шайба (2 штуки) одного диаметра с ходовым винтом;
  • пара винтовая 335 мм;
  • для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

  • винт ходовой части;
  • рукоятку;
  • подвижную и неподвижную губку;
  • плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

  • не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
  • поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна

Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

  • пластина из стали минимум 3 мм., но можно гораздо толще;
  • швеллер наружный и внутренний (120 и 100 мм.);
  • ушки из стали;
  • резцы токарные 2 штуки;
  • небольшой отрезок арматуры (прут для ворота);
  • гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
  • шайба (2 штуки) одного диаметра с ходовым винтом;
  • пара винтовая 335 мм;
  • для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Процесс изготовления тисков

В качестве основания тисков будет использоваться швеллер. Его длина подбирается индивидуально, в зависимости от размера деталей, которые планируется зажимать в тисках. У швеллера срезаются боковые полки, так как они излишне высокие.

По центру швеллера делается широкий вырез со строго параллельными сторонами. По нему будет скользить подвижная губка.

К полкам швеллера прикручиваются уголки. Они позволят крепить тиски к столу. Чтобы не использовать гайки, лучше нарезать резьбу прямо в швеллере.

По краям выреза на лицевой части швеллера прикручиваются уголки. Один будет служить неподвижной губкой, второй упором для винта. Последний необходимо усилить, прикрутив к нему толстую полосу. Затем уголок и полоса просверливаются под винт, и в них нарезается резьба.

Скользящая губка делается аналогично упору. В ней также должны быть усиливающая полоса и отверстие под винт.

Отличие губки заключается только в наличии отверстия внизу. Оно нужно, чтобы прикрутить к ней ограничитель.

Тот представляет собой 2 полосы металла с парой отверстий под болты. Одна из них это вставка, толщиной равной сечению металла швеллера и шириной соответствующей разрезу в основании. Вставка работает как направляющая скользящей губки. Вторая полоса это широкий ограничитель, удерживающий конструкцию снизу основания.

В качестве винта тисков используется шпилька с упорной резьбой из твердой стали. С одного конца в ней нужно сделать проточку под стопор.

На второй край нужно накрутить гайку, и просверлить ее вместе со шпилькой, чтобы ставить ручку.

Из полосы вытачиваем стопор под проточку на шпильке.

В нем нужно сделать 2 отверстия. Шпилька закручивается в упор тисков и затем цепляется стопором, который прикручивается к скользящей губке.

Затем в начало винта вставляется ручка.

Проверяем тиски в действии.

Тиски для слесарки своими руками: пошаговая инструкция

В интернете можно найти много вариантов самодельных тисков, сделанных своими руками. Я тоже решил сделать слесарные тиски из имеющегося у меня металла, чтобы не покупать заводские. И вот, что из этого получилось.

 Самодельные тиски, не уступающие промышленным образцам.

Пользователю только осталось доделать губки, зажимной вороток/рукоятку для ходового винта и просверлить отверстия в опорной плите для крепления тисков.

Для изготовления самодельных тисков нужны детали:

  • Основание тисков – металлическая пластина толщиной 4 мм;
  • Направляющая призма — профильная труба сечением 5х5 см, толщина стенки 4 мм;
  • Основа губок — уголок с полкой 7.5 см, толщина стенки 8 мм;
  • Ходовой винт – шпилька диаметром 20 мм;
  • Также потребовались – металлическая полоса шириной 5 см и толщиной 1 см, усиленная гайка для шпильки и уголок с полкой 60 мм и толщиной стенки 5 мм.

Работы по изготовлению слесарных тисков разбили на ряд этапов:

1. Основание под тиски Korkus сварил из двух металлических пластин размером 20х16 см.

    Для соединения деталей в одной из пластин насверлили         отверстия диаметром 8 мм и скрепили их точечной сваркой.

Затем места сварки зачистили.

2. По центру основания пользователь провёл линию для разметки места под ходовой винт — шпильку. Гайка под ходовой винт приварена к проставке толщиной 10 мм.

 Гайка и шпилька выровнены строго по центру основания слесарных тисков.

    Все детали зачищены до блеска.

3. Направляющая тисков сделана из квадратной профильной трубы, в которой болгаркой сделан продольный паз шириной чуть больше, чем приваренная подставка с гайкой.

С краю направляющей оставлена не пропиленная часть равная ширине будущих губок.

4. Для крепления направляющей использован 60-й уголок (2 шт.) длиной 20 см.

Детали самодельных тисков.

Уголки обхватывают профильную трубу, а сверху к ним приваривается крышка из полосы толщиной 1 см и шириной 5 см. Получается короб.

Чтобы профильная труба свободно двигалась в коробе и получился зазор, использованы проставки – 2 полотна от пилы по металлу.

Т.к. щель между пластиной и уголками получилась достаточно большой, то, после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину изнутри.

У профильной трубы полукруглые края, поэтому сварочный шов не мешает её ходу и компенсирует люфт.

Короб также зачистили.

5. Основание губок слесарных тисков сделаны из прочного уголка с полкой 75 мм и стенкой 8 мм.

Основание губок срезано под углом.

Губки тисков изготовлены из полосы толщиной 1 см.

Длина губок 15 см. Высота 5 см.

В уголках и губках просверлены сквозные отверстия диаметром 4.2 мм.

Затем в уголках пользователь нарезал резьбу М5, а в губках рассверлил отверстия сверлом 5,1 мм и раззенковал отверстия под потай.

В губки вкручены болтики, а с обратной стороны прикручены гайки, которые потом обварили.

Чертёж губок для слесарных тисков.

6. С торца профильной трубы приварены два уголка.

Губки усилены треугольными ребрами жесткости и заварены пластиной металла толщиной 4 мм.

Получилась цельная конструкция.

Для усиления верхней части тисков и использования их как наковальни, сверху приварена пластина толщиной 8 мм.

Пластина приварена к уголкам, поэтому вся нагрузка через них будет передаваться на основание тисков.

7. Все сварные швы тисков зачищены УШМ, а металл отшлифован наждачным кругом с зерном 40.

Узлы тисков крупным планом.

8. На финише работ все части обезжирены и покрашены в красный цвет.

В итоге у Korkus получились слесарные тиски внешне неотличимые от заводских моделей.

Задать вопрос пользователю о самоделке можно в теме: «Столярные тиски своими руками».

Мини-кузница своими руками: самый бюджетный вариант

В материале рассказывается:

  • Какой минимальный набор инструментов и оборудования необходим для ковки металла.
  • Как сделать самодельную наковальню из старого рельса.
  • Из чего можно сделать недорогой переносной кузнечный горн.

Все секреты холодной ковки своими руками за 5 минут, и какие инструменты и приспособления для этого нужны.

Сварочные работы. Секреты мастерства от FORUMHOUSE

Из этой статьи вы узнаете:

  • Как выбрать сварочный аппарат начинающему сварщику.
  • На каком токе варить разные металлы.
  • Какая потребуется сварочная оснастка.
  • Как получить качественные сварные швы.
  • Как варить разные металлы.

В видео – самодельная мастерская и необходимый набор инструмента для самостройщика.

Это интересно: Топ 10 лучших электролобзиков и критерии выбора инструмента: внимательный взгляд на вопрос

Самодельные тиски для столярных работ: делаем своими руками

Столярные тиски в мастерской – это очень функциональный инструмент. С помощью них можно выполнить множество различных задач. Столярные тиски обладают рядом преимуществ перед обычными металлическими тисками. Например, в столярных тисках можно зажать заготовку без риска того, что она деформируется под воздействием тисков.

В данной статье речь пойдет о том, как изготовить удобные и функциональные столярные тиски своими руками. Поехали!

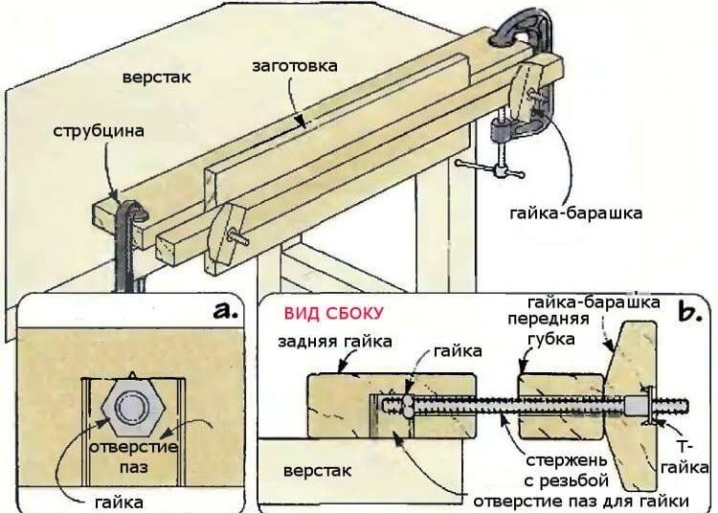

А мастерить данные тиски предлагается из металлических винтов, втулок с нарезанной внутренней резьбой и брусков древесины. Необходимо первым делом поместить втулки со внутренней резьбой внутрь столешницы верстака. Для этого удобно воспользоваться дрелью.

Это интересно:  Рихтовочный инструмент для кузова авто: делаем своими руками

Далее, следует просверлить отверстия в прижимном бруске и поместить в них металлические винты достаточной длины. Таким образом, совмещая винты с резьбой внутри втулок, мы получим функциональные тиски. Данные тиски обошлись нам буквально в несколько десятков рублей, а подарили огромный функционал.

Таким образом, у нас получилось сэкономить деньги и получить нужный нам предмет. Данные тиски отлично подойдут для любой слесарной мастерской.

«Внутренности» тисков представлены на фотографии ниже. Как видно, данные тиски ничем не отличаются от своего «магазинного собрата».

Видеоролик, в котором подробно описан процесс изготовления данных слесарных тисков, представлен ниже.

Это интересно:  Изготавливаем вазу своими руками

Инструмент для вязания мушек

Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.

Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.

Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.

Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.

Originally posted 2018-07-04 07:41:07.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
