Что это такое?
Итак, детектор представляет собой инструмент на батарейках. Это придает ему мобильности. К тому же он небольшой и компактный, что позволяет его носить с собой даже в кармане. В продаже есть разные виды инструмента, в частности разные по стоимости, где даже самые дешевые модификации посредством магнитного импульса могут отыскать токопроводящие части в стенах.
Соответственно, чем дороже инструмент, тем лучше он справляется с задачей. Он может брать более глубокие цели. Есть много разных вариантов инструмента, но наиболее простым является электростатичный, который создает вокруг медного и алюминиевого проводника магнитное поле.
Детектор скрытой проводки Зубр
Изменение магнитного потенциала путем проницаемости проводника информирует рабочего о том, что в стене находится провод. Кроме провода, детектор может находить трубы, что удобно, поскольку пробить систему отопления еще страшнее, чем нарушить целостность электрического кабеля.
Таким образом, делаем вывод, что детектор – это инструмент, который поможет в следующих задачах:
- Поиска проводки и труб, с целью того, чтобы избежать повреждение при бурении или долблении стены.
- Поиск провода с целью нахождения удачно места для коммуникации, с целью размещения здесь распределительной коробки.
- Поиск в стене металлического каркаса, который станет несущей основой для сварки.
Condtrol Scan для обнаружения металла, дерева, электропроводки, электропроводки
Сondtrol Scan – определяет участки скрытой проводки, пластиковые и деревянные конструкции в стенах помещения. Удобная кнопочная система управления, монохромный дисплей, на который выводится вся необходимая информация. С помощью настроек (функция ZOOM) имеется возможность увеличения чувствительности. В момент обнаружения срабатывает красный светодиод, есть возможность добавления звукового сигнала.
Характеристики:
- черные металлы – глубина обнаружения – 100мм;
- цветные металлы – глубина обнаружения – 80мм;
- электропроводка – глубина обнаружения – 50мм;
- дерево – глубина обнаружения – 20мм;
- звуковое, цветовое оповещение об обнаружении, информация на дисплее;
- питание — элементы 9В 6LR61.
Преимущества и недостатки
легкость использования;
высокая чувствительность;
простое управление;
доступная цена.
в зависимости от уровня заряда батареек, точность обнаружения может изменяться;
нестабильная работа;
необходимость калибровать прибор после длительного перерыва в использовании;
отсутствует отверстие по центру сенсора.
Электромагнитные
Детектор скрытой проводки ADA ZAC 1000
Самые дешевые – оттого самые популярные детекторы. Применяются в быту для обнаружения кабеля под напряжением. Принцип их работы очень прост – ток, проходящий по проводу создает электрические колебания в катушке самого детектора, срабатывает датчик вы видите светодиод и слышите сигнал. Электромагнитный прибор не найдет провод, если к нему ничего не подключено, т.е. для того, чтобы узнать как идут провода к розетке – в нее нужно что-то включить. Например утюг, т.к. маломощные потребители дают слабый импульс и детектор может не сработать. Популярный прибор ADA ZAC 1000 – стоит $8.6 – отлично подходит для бытового и профессионального применения. Легкий детектор со встроенным светодиодным фонариком для работы в неосвещенных местах.
Обзор нескольких моделей детекторов проводки и металла
Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

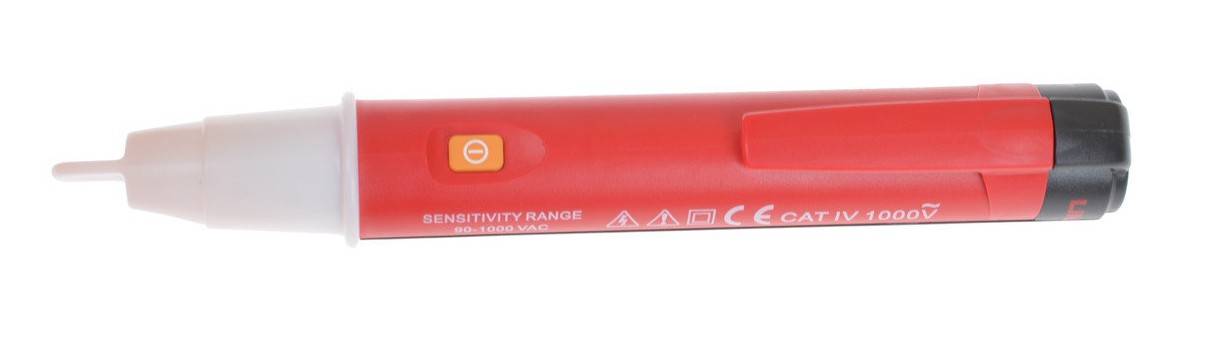

Детектор напряжения UNI-T UT-12A
Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

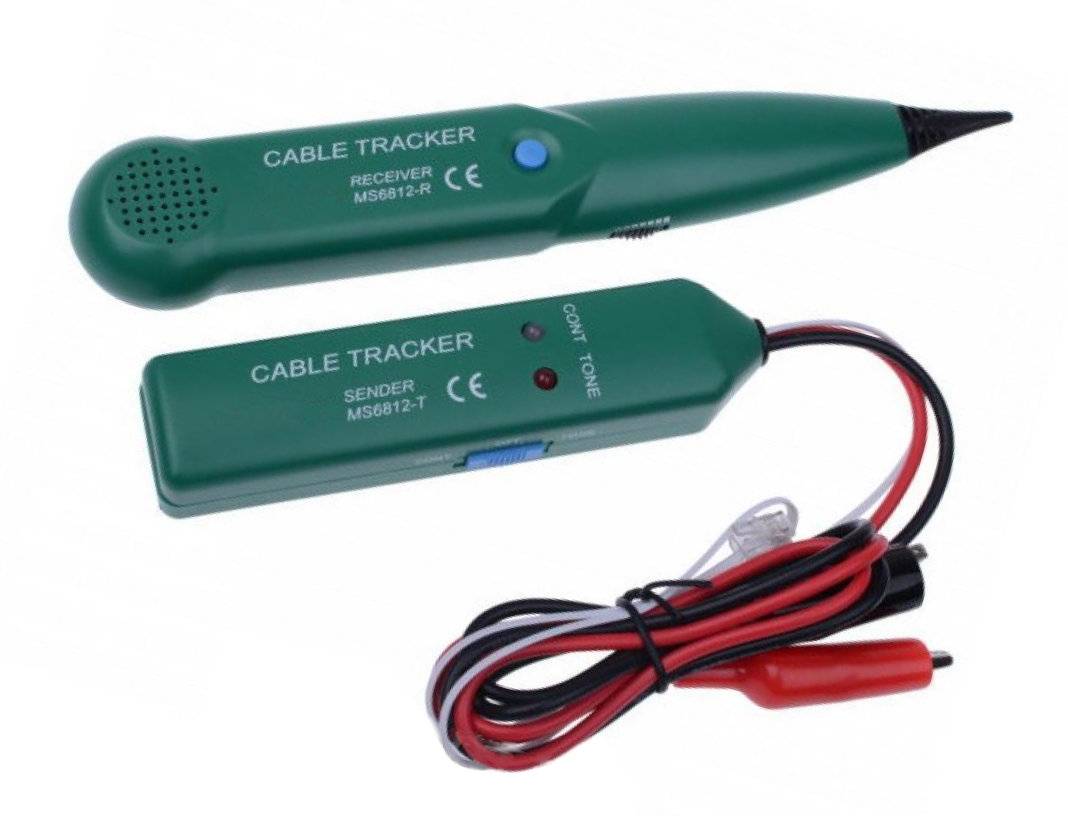

Трассоискатель Mastech MS6812
Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.
Искатель проводки BSIDE FWT11
При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).
Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.
Характеристики:
| Длина кабеля: | 300 м |
| Класс защиты: | IP40 |
| Функции: | трассировка, топология, генератор сигнала |
| Размеры: | 235 х 145 х 51 мм |
| Вес: | 500 г |
Сканер IdeenWelt (Германия)
Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.
В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.
Некоторые характеристики приводятся в таблице:
| Обнаружение проводки: | до 30 мм |
| Обнаружение металла: | до 50 мм |
| Обнаружение дерева: | до 38 мм |

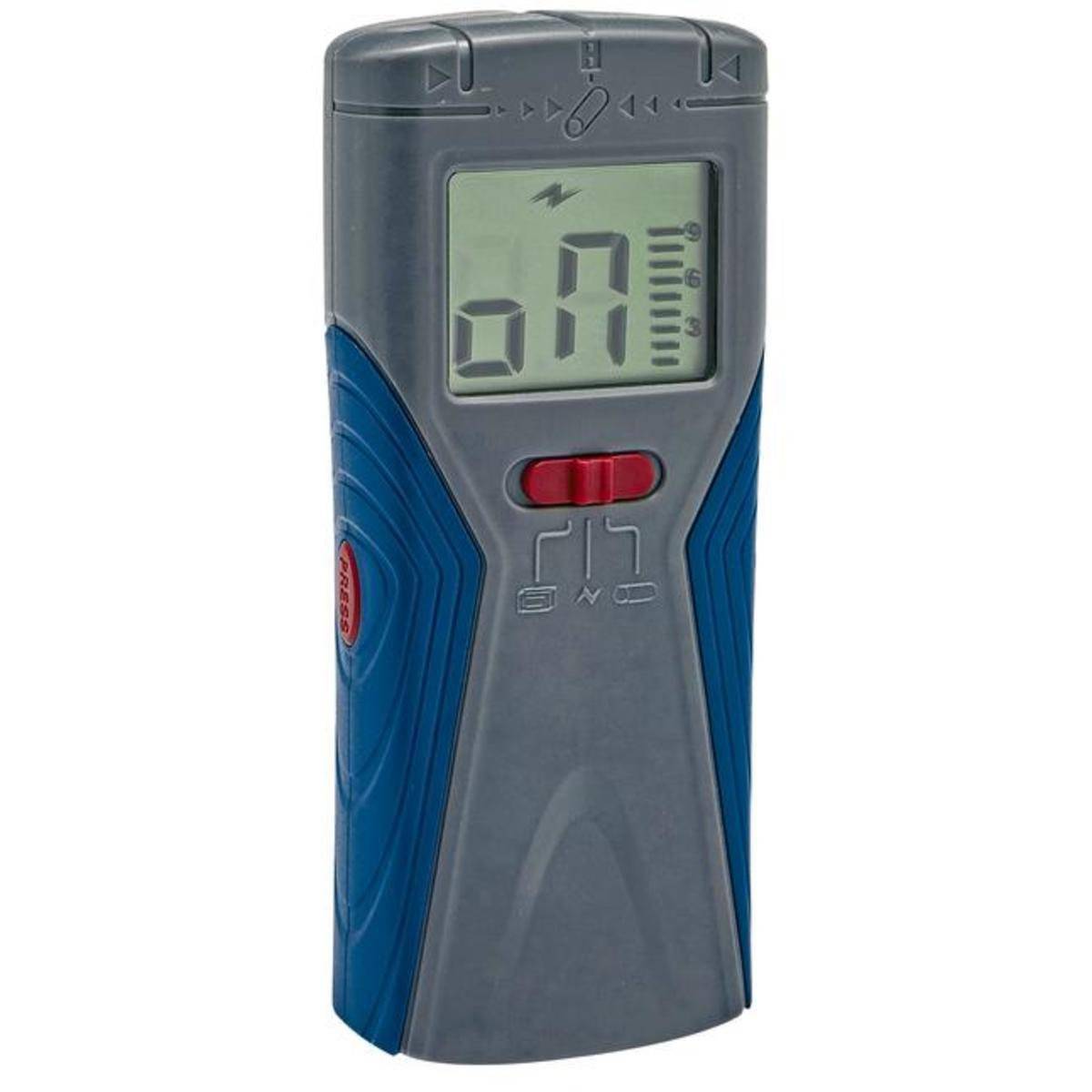

Детектор металла Einhell TC-MD 50
Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.
Характеристики:
| Обнаружение металла (черный): | 50 мм |
| Обнаружение дерева: | 19 мм |
| Обнаружение металла (медь): | 38 мм |
| Обнаружение проводки: | 50 мм |
| Вес сканера: | 150 г |
| Вес в упаковке: | 340 г |

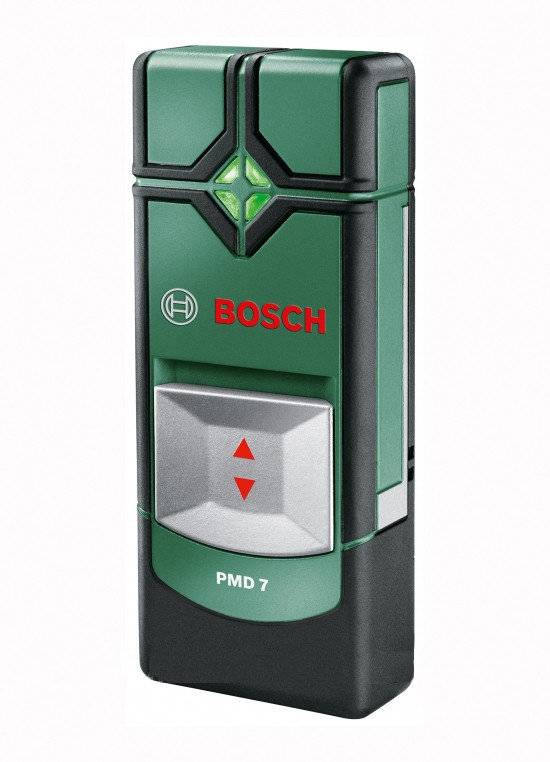

Сканер проводки BOSCH PMD 7
Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).
Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.
Детектор проводки Bosch GMS 120 M
Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.
В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.
Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.
Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional
В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.
Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.
Детектор Bosch UniversalDetect
Предназначен для поиска и обнаружения скрытой проводки. Детектор профессионального уровня. Быстро и точно обнаруживает проводку с частотой то 50 Гц. Детектор так же выявляет трубопроводы, арматуру, деревянные и металлические конструкции. Корпус из высококлассного пластика с резиновыми накладками – удобен и практичен в применении. Подсветка, звуковая индикация значительно улучшают удобство использования прибора в темноте или при слабом освещении.
быстрое и качественное обнаружение проводки;
удобный в эксплуатации;
высокая чувствительность;
управляется с помощью сенсорного экрана;
обнаруживает проводку как под напряжением, так и без.
отсутствует чехол.
Ищем место повреждения провода
Методика отыскания повреждения фазного провода
Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя). Поиск места повреждения для наружной проводки достаточно прост:
- В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
- Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
- Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
- Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
- Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.
Поиск повреждения при помощи бесконтактного указателя напряжения
А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.
Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.
Методика отыскания места повреждения нулевого провода
С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует? Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току. Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны. Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:
Отключите все электроприборы в вашем доме
Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка
Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.
Вводной пакетный переключатель
Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения
Очень важно не перепутать и вставить нулевой провод именно данного присоединения. Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями
Если же у вас установлен двухполюсный автомат, то вам значительно проще. Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.
Виды приборов
Детекторы отличаются принципом реализации сканера. Основные их разновидности:
- Электростатические. Надёжные и простые в применении устройства. Работают благодаря электростатической технологии, что увеличивает радиус обнаружения металла. Важный недостаток прибора – он не реагирует на проводку без напряжения.
- Электромагнитные. Отличаются хорошей точностью определения проводки, погрешности их работы минимальны. Это достаточно надёжные устройства, которые служат долгие годы без ремонта и не требуют особого обслуживания. Могут точно находить кабель в стенах только при напряжении минимум 1 кВт. Сети с небольшими нагрузками или обесточенные провода не поддаются определению.
- Металлодетекторные. Приборы не ориентируются на электричество вовсе, они просто ищут любой металл, погруженный в бетон. Такой принцип действия приводит к сложности распознания проводки и арматуры, но обнаруживает обесточенные кабели.
- Комбинированные. Самые точные устройства, но и стоят больше остальных. Прибор использует параллельно несколько методов поиска материала. Комбинированные детекторы легко находят нержавеющие трубы, проводку, сталь и прочий металл. Отлично работают даже с глубоко утопленными металлическими изделиями.
Лучшие тестерные детекторы скрытой проводки
Тестерные детекторы определяют скрытую проводку в стене по наличию в ней фазы тока. Если провод идет на массу, индикатор его не обнаружит, как и в случае с отсутствием тока. Этот инструмент применяется чаще не для поиска проводов в стене, а для определения места повреждения проводки. Если ток начал теряться, сигнал инструмента станет более слабым и полностью пропадает при отсутствии фазы. Благодаря этому прибору вам не придется полностью вырывать проводку из стены в поиске места повреждения.
Ведущие производители датчиков для поиска скрытой проводки
Существуют десятки проверенных фирм-производителей датчиков скрытой проводки. Назовём самые популярные из них:
- Ada Instruments. Азиатский бренд, специализирующийся на производстве измерительного и диагностического оборудования.
- Elitech. Китайский производитель строительного оборудования.
- Ресанта. Российская фирма, занимающаяся производством электрооборудования.
- Зубр. Российский производитель строительных инструментов.
- Condtrol. Российская компания по производству измерительных приборов.
- Laserliner. Немецкая компания, специализирующаяся на производстве профессиональных измерительных инструментов.
- Mastech. Гонконгский производитель контрольно-измерительных приборов.
- Cem. Китайская компания по производству пирометров, тепловизоров, тестеров, мультиметров.
- Bosch. Немецкая фирма, занимающаяся производством электроинструментов.
Детектор DSL-8220S
Любой фазный проводник, имеющийся в стене, будет с легкостью обнаружен с помощью детектора DSL-8220S – простота и надежность – основные плюсы этого прибора. Гарантия своевременного реагирования на обнаруженный провод – световая и звуковая индикация. Корпус — влагозащищенный. Опционально доступна функция регулировки чувствительности прибора. Вся передняя часть корпуса детектора, является основным элементом сканера. Экономичный и длительный срок работы обеспечивает элемент питания типа «Крона». Корпус прибора одновременно является и антенной детектора.
минимальные габаритные размеры – 195х50х20мм;
легкость эксплуатации и управления;
обнаруживает предметы под штукатуркой, кирпичной кладкой, деревом;
относительно низкая стоимость;
поиск и обнаружение всех типов кабелей – электрокабели, антенные и кабели связи.
в процессе регулярной эксплуатации, возможны сбои в работе и показаниях, необходима калибровка.
Детекторы эконом-класса
В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.
Bosch Truvo
Недорогой, но надёжный Bosch Truvo
Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.
Технические характеристики Bosch Truvo
«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку»
Полезно! Bosch Truvo работает на трёх батарейках типа ААА, что не совсем удобно для редкого бытового применения. Гораздо практичнее было бы иметь встроенный АКБ и подзарядку от USB-разъёма.
ADA instruments Wall Scanner 80
Детектор для поиска электропроводки ADA instruments Wall Scanner 80
Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:
- Медь и алюминий – 60 мм.
- Черный металл – 80 мм.
- Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.
Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.
Технические характеристики ADA instruments Wall Scanner 80
Полезно! На корпусе ADA instruments Wall Scanner 80 не предусмотрено специальный углов для маркировки. Поэтому при работе с ним придётся брать в руки карандаш или иной маркер.
ЗУБР Профессионал DX-750
Детектор универсальный ЗУБР Профессионал DX-750
По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.
Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.
Технические характеристики ЗУБР Профессионал DX-750
Важно! Модель является практически аналогом ADA instruments Wall Scanner 80, но отличается большей глубиной поиска и дешевле на 100 руб
Resanta DM-2 61/10/521
Детектор металла Resanta DM-2 61/10/521
Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.
Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:
- Черные металлы – 100 мм.
- Цветные металлы – 80 мм.
- Медный кабель под напряжением (220V) – 50 мм.
- Древесина – 20 мм.
Технические характеристики Resanta DM-2 61/10/521
Полезно! Resanta DM-2 61/10/521 работает на батарейке типа «Крона». В случае бездействия отключается через 5 мин.
Интерскол ЭД-0,2
Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2
Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.
Технические характеристики Интерскол ЭД-0,2
Полезно! В соотношении «цена-результат» модель Интерскол ЭД-0,2 уверенно завершает рейтинг лучших бюджетных детекторов скрытой проводки.
Что такое открытая и скрытая проводка? Чем отличаются эти способы укладки?
Многие люди, замыслив ремонт квартиры, рано или поздно приходят к стадии укладки электропроводки. И первый вопрос, который при этом возникает: «Что такое скрытая и открытая проводка? Чем отличаются эти способы укладки? Как должен проводиться монтаж?» Данная статья поможет с ответом. Ниже вы сможете найти общую информацию, касающуюся скрытой и открытой проводке.
Начнём с первого варианта укладки. Сегодня почти в каждом жилом доме проводка в квартире скрытая. При её прокладке в отделанных стенах и потолках пробиваются небольшие борозды, в которые собственно и помещаются провода. После того, как монтаж завершится, всё это заштукатуривается цементом или алебастром. Если установка происходит ещё в только строящемся доме, то операция с бороздами нецелесообразна. В таких случаях всё делается немного иначе. Сначала производится укладка проводов, которые закрепляются гвоздями, вбиваемыми в раствор между кирпичами. В некоторых точках необходимо будет примазывать проводку алебастром. После всех операций, наступает заключительный этап — первичная отделка поверхностей помещения. В итоге все провода оказываются под штукатуркой.
Рядом с соединением проводов монтируется специальные коробки. В них маскируются все скрутки проводов. Они должны располагаться вровень поверхности стены (заподлицо с ней). Изготавливают их из полимеров или стали. Разветвленные коробки закрываются в целях безопасности пластмассовыми крышками. Также это необходимо ещё и для эстетического аспекта. Поэтому часто эти крышки имеют интересный дизайн.
Поскольку розетки и выключатели применяются для скрытой проводки, для них используются аналогичные разветвленные коробки. Для установки скрытой проводки используются медные и алюминиевые провода. Первые имеют сечение около 1 мм2 , вторые применяются в резиновой изоляции и их минимальное сечение составляет 2,5 мм2 .
В жилых помещениях прокладка скрытой проводки происходит в специальных каналах, сделанных заранее в стенах и перекрытиях. Поэтому хозяевам квартир рекомендуется быть очень осторожными в эксплуатации выключателей и самостоятельной работе с электрическими проводами (например при замене выключателей и розеток). Вообще замена каких-то компонентов или наращивание электропровода является очень хлопотным делом. Зачастую, чтобы добраться до проводки, необходимо демонтировать кафельную плитку или какую-либо другую отделку. Учтите это. Лучше при прокладке всё тщательно обдумать, чем потом зря терять время (а может и денежные средства) и проделывать двойную работу.
Теперь об открытой проводке.
Открытая проводка прокладывается вдоль поверхностей помещения. Для её установки также используются медные или алюминиевые резиновые провода покрытые слоем поливинилхлорида. Вообще можно применять металлические провода только с поливинилхлоридом. Правда, при этом у провода должно быть разделительное основание, которое будет отделять одну жилу от другой. Провода открытой электропроводки закрепляются на поверхности стен или потолка с помощью специальных роликов, которые производятся из фарфора (этот материал является изолирующим). В каждом из них есть ось отверстия, через которое продевается гвоздь. На него в свою очередь крепится ролик с надетыми проводами. Для правильного крепления провода, ролики должны располагаться на расстоянии 500 мм друг от друга.
Сечение проводов при открытой проводки нисколько не отличается от сечения скрытой: медные — 1 мм2, алюминиевые — 2,5 мм2. Провода при горизонтальной установке по стенам прокладывают параллельно линиям пересечения поверхностей помещения на расстоянии не меньше 10 см и не больше 20 см от края карниза. Что же касается вертикальной части проводки, то её укладывают перпендикулярно поверхности потолка. Рядом с дверью или окном провод прокладывается на расстоянии 10 см от их обрамления.
Розетки и выключатели в открытом способе укладки закрепляются не к стене, а на специальные прокладки — подразетники. Они состоят из сухого дерева и устанавливаются на плоскость стены шурупом. Только после их монтажа прикручивается розетка или выключатель, которые в свою очередь значительно различаются по внешнему виду от розеток и выключателей предназначенных для скрытой проводки. Также существует разница в способе установки, ведь розетки и выключатели при открытой проводке располагаются не в стене, а на её поверхности.
Сегодня открытый метод укладки встречается не часто. Например, в деревянных домах, где устанавливать электропроводку другим способом невозможно.
Как найти проводку в стене без прибора?
Здесь рассмотрим два метода индикации скрытой проводки, для которых вовсе не требуется наличие какой-либо дополнительной техники, кроме повсеместно распространённых гаджетов и простейших приспособлений из арсенала домашнего электрика.
В первом случае понадобится смартфон, в функциях которого имеется опция «магнитный датчик». Для того, чтобы эта функция сработала, следует скачать приложение «Metal Detector». Особой точностью датчик не отличается, однако, чтобы определить место, куда не стоит вбивать гвоздь, или где примерно расположено место обрыва провода, вполне пригоден.
После закачки программы она начнёт функционировать сразу: при приближении смартфона тем местом, где расположена антенна, к стене, то на индикаторе сразу появляются координаты места проверки, а также диаграмма силы магнитной индукции поля в микротеслах. Чувствительность шкалы составляет 0,01 μТ (для сравнения – сувенирным магнитиком, прикреплённым к холодильнику, создаётся магнитное поле индукцией в 500 μТ, а интенсивность магнитного поля от электропроводки переменного тока обычной частоты – 0,2…0,3 μТ).
Перемещаясь вдоль стены с включённым смартфоном, можно наблюдать нарастание и снижение индукции магнитного поля, а при определённом пороге включится ещё и звуковой сигнал. Результат показывается не только на шкале, но и в центре экрана гаджета.
Для детекции скрытой проводки пригодна и обычная отвёртка-пробник; лучше, если имеется продвинутая модель, со встроенным усилителем и генератором звукового сигнала. Такой отвёрткой пользуются в обратном режиме: касаются рукой жала отвёртки, после чего медленно ведут ею вдоль исследуемой стены помещения. Здесь используется эффект улавливания электромагнитного импульса от сети, которая находится под нагрузкой, поэтому при приближении к месту прокладки провода интенсивность светового и звукового сигнала будет нарастать.
Другие схемы самодельных искателей скрытой проводки
В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.
Схема: простой детектор проводки на полевом транзисторе
Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).
Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.
К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.
Схема: искатель на трех транзисторах
Перечень необходимых радиоэлементов:
- транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
- светодиод HL–АЛ307Б или любой аналог;
- параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
- емкость С -10,0 мкФ 10 В.
В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)
В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.
Схема: искатель с регулируемой чувствительностью
Обозначение деталей на схеме:
- Т – КП103;
- HL – АЛ107БЛ (можно заменить аналогом);
- R1-2,0 кОм;
- R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
- R3- 1,0 МОм;
- С1 -5,0 мкФ;
- С2 – 20,0 мкФ
- SP – динамик с сопротивлением от 30 до 60 Ом;
- L – содержит от 20 до 50 витков провода диаметром 0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.
В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.
Схема комбинированного искателя
Список радиокомпонентов:
- катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
- Т1 – KT315 (буквенный индекс не имеет значения);
- D1, D2 – КР140УД1208;
- D3 –К561ЛЕ5;
- HL1, HL2 – КИПМОБ1Б-1К;
- VD1 – КД522;
- емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
- сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.
Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).
В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц. Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.
