Динамометрические отвертки и их особенности

Разновидности динамометрических отверток

Приспособления динамометрического формата существенно отличаются от простых инструментов. Всего существует 5 вариантов отверток:

  1. С фиксированными производителем параметрами заказчика, которые определяют крутящий момент. Отвертка применима при установке электростатически чувствительных узлов и составляющих электроники. Приборы регулируют и отводят энергию, ориентируясь на покрытие жал и рукоятку. Ярким представителем этой группы динаномометрических приспособлений является Vario-S ESD. Диапазон, в котором изготавливают отвертку – от 0,1 до 2 Нм.
  2. С интегрированной размерной шкалой. Шкала оснащена стрелочным указателем крутящего момента. Она же фиксирует максимальный показатель. Простые приспособления выручают, если нужно закрутить миниатюрные резьбы. Погрешность при закручивании может составлять всего 3-6%. Покупают инструмент те, кто работает с электроникой.
  3. Без прорисовки шкалы. Крутящий момент меняется в соответствии с целью применения инструмента. Отвертка предпочтительна для затягивания дорогостоящих и хрупких деталей. Показатель момента фиксируется на торсиометре. В этой категории выбирайте TorqueVario. Диапазон приспособления 0,4-8 Нм.
  4. С установочной шкалой. Такие отвертки многофункциональны и выполняют разные задачи. В комплект к TorqueVario-S входят сменные жала. Интегрированная шкала отвечает за высокие значения безопасности при осуществлении работ с оборудованием, подключенным к высокому напряжению.
  5. С Т-рычагом. Инструмент закручивает крепежи с выставленным на определенном уровне крутящим моментом. Мастера подчеркивают – рукоятка в них очень удобна. Затяжка осуществляется просто, в руках не возникает усталость. Когда крутящий момент задерживается в нужном значении, муфта проскальзывает. Перетяжка встречается крайне редко, и только по невнимательности специалиста. Рычаг приспособления покрывает специальная оболочка, обеспечивающая долговечность и износостойкость приспособления. Приятным бонусом являются дополнительные жала.

Универсальность электронных отверток

Электронная динамометрическая отвертка отличается высокой точностью регулировки крутящего момента. Погрешность составляет не больше 0,5-2%. Конструкция у таких приспособлений может быть разной:

  1. С цифровым дисплеем. Компактный инструмент с точностью 1-2%.
  2. Программируемое оборудование с точностью 0,5%.
  3. С контроллером выносного формата.

В плюсы электронных приспособлений специалисты включили такие характеристики:

  • дисплей, на котором отображаются нужные показания;
  • встроенный сигнал и световой индикатор;
  • можно выбрать комфортные единицы измерений;
  • возможность фиксации минимального, среднего и максимального показателей;
  • запоминающий механизм, рассчитанный на 400-1000 число замеров;
  • полученные данные можно передать на компьютер или ноутбук по USB;
  • есть Bluetooth;
  • батарея динамометрических приборов рассчитана на 30 часов непрерывного функционала;
  • выключение аппарата происходит через 3 минуты покоя, по умолчанию.

Обзор устройства динамометрических ключей

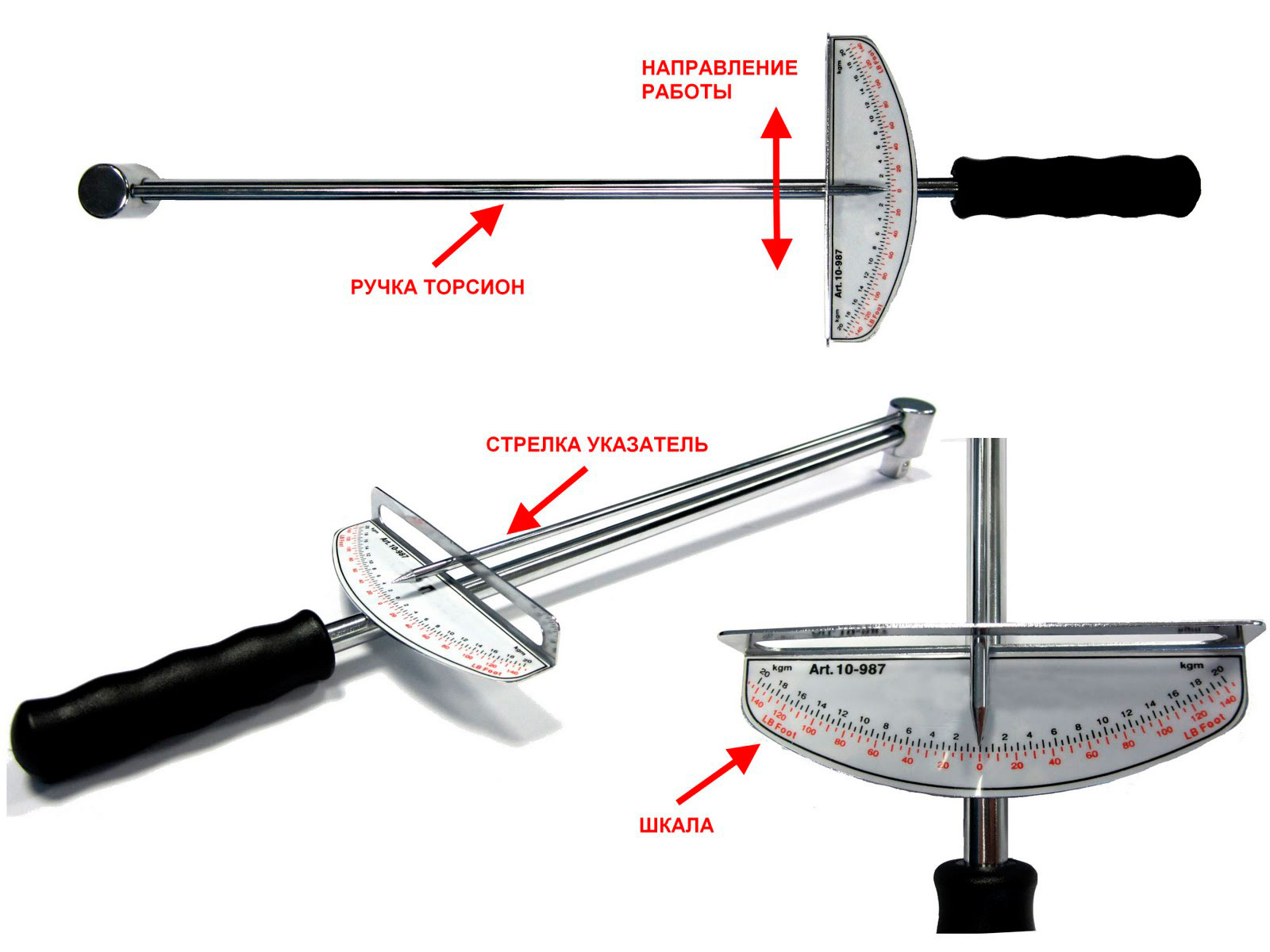

1. Самый простой вариант. Принцип его работы устроен на изгибе рычага со и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

  • Низкая стоимость;
  • Начало контролируемого диапазона динамометрических ключей от 0 Нм;
  • Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

  • Низкая точность;
  • Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
  • Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по ;
  • Отсутствует храповый механизм, как у . Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

Устройство, конструкция и схема

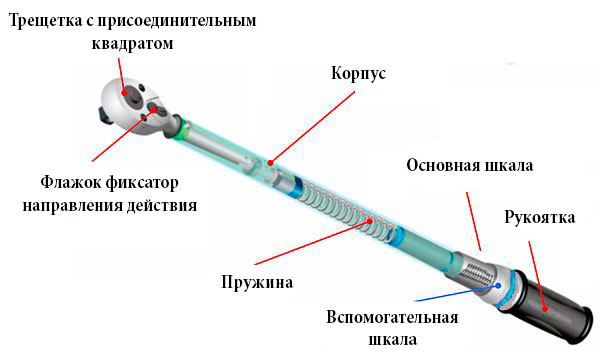

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной . С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента.
удобен в работе, так как необходимо просто закручивать соединение до щелчка. Устроены таким образом, что имея ремкомплекты и запасные части могут быть отремонтированы. Как правило, схема конструкции определенной модели прилагается к инструменту.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов: 1/4, 3/8, 1/2, 3/4, и 1 1/2 дюйма.

Плюсы:

  • Погрешность не выше 4%;
  • Простота работы обеспечивается наличием храпового механизма;
  • Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
  • Удобно использовать в труднодоступных местах;
  • Ремонтопригоден;
  • Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

  • Требуют проверки и калибровки;
  • Храповый механизм может выйти из строя, но на некоторые модели имеются специальные ремкомплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей для автомобиля и не только, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к
, которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

  • Вывод значений крутящего момента в разных значениях силы;
  • Световая и звуковая индикация;
  • Высокая точность;
  • Возможность замерить крутящий момент у уже закрученного соединения;
  • Двухстороннее действие: “по” и “против” часовой
  • Не требует регулировки;
  • Удобство работы за счет храпового механизма;
  • Сохранение значений в память.

Недостатки:

  • Высокая стоимость;
  • Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

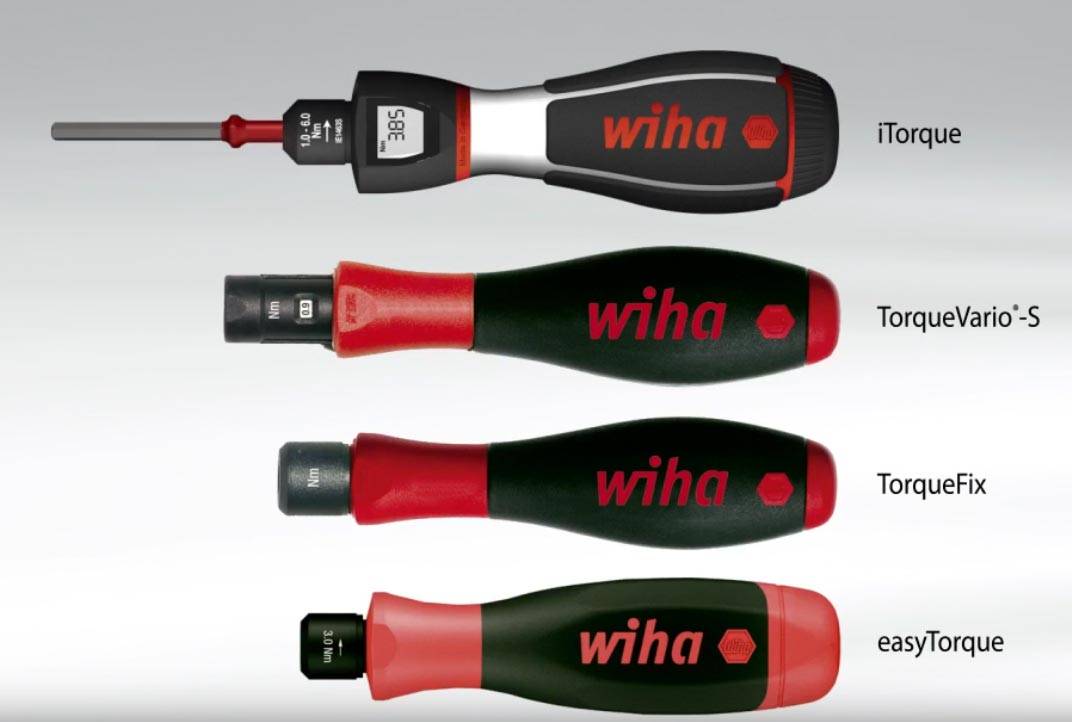

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

  • сама динамометрическая отвертка
  • элемент держателя биты
  • установочный инструмент
  • биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.

Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.

Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.

Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы. Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.

Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.

В противном случае точность момента уже не гарантируется.

Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.

Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.

Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.

Модификации рукояток

От формы рукояти отвёртки зависит не только удобство, но и область её применения. Есть привычная, и наверное, самая первая форма отвёртки – прямая, которая имеет широкую область применения благодаря разнообразию размеров. Но есть и усовершенствованные формы рукояти, которые значительно упрощают использование отвёртки.

  • Отвёртка с Т-образной рукоятью. Не все работы можно выполнить, используя отвёртку с прямой рукоятью, она универсальна, но имеет ограничения. Если вам необходимо передать большой крутящий момент на деталь, целесообразно использовать отвёртку с Т-образной рукоятью. Чем больше она приближена к Т-форме, тем больший рычаг и тем большим будет момент силы. Рукоять может дополнительно оборудоваться шарниром, который позволит менять угол между осью стержня отвёртки и осью рукоятки, тем самым регулируя длину рычага. Такие отвёртки могут иметь сменные насадки, что делает их универсальными.
  • Г-образная отвёртка. Иначе их называют Г-образные ключи. Имеют шестигранный шлиц или шлиц в форме шестилучевой звезды – TORX. Для возможности работы под определёнными углами могут дополнительно оборудоваться шаровидными наконечниками.
  • Переломная отвёртка. Рукоять такой отвёртки можно «переломать» и зафиксировать в необходимом вам положении, или даже в нескольких. Таким образом она может имитировать Т- или Г-образную рукоять, что делает её универсальной и очень удобной.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

  • Квадратная отвёртка. Встречается очень редко, соответственно названию имеет квадратный наконечник и очень узкую область применения. Является разновидностью шестигранной отвёртки НЕХ.
  • Отвёртка-трилистник. Нестандартная отвёртка, которая имеет обозначение Tri-Wing. Соединения с таким шлицом практически невозможно разобрать своими силами, что и обеспечивает сохранность авторских прав производителей.
  • Крестовая ассиметричная. Очень редкий вид отвёртки, который практически не встречается в быту и применяется, в основном, в аэрокосмической промышленности. Обозначается как Torq. Её основное преимущество в том, что она позволяет выполнить настолько сильный момент затяжки, как ни одна другая отвёртка.
  • Отвёртка спаннер. Эта отвёртка имеет шлиц в виде двух штырьков. Применяется такой вид соединений в производстве бытовой техники и лифтовом хозяйстве. Такой необычный вид наконечника позволяет избежать демонтажа корпусов бытовых приборов или лифтовых механизмов недобросовестными пользователями.

Виды

На сегодняшний день строительный рынок представлен широким ассортиментом инструментов, в которых предусмотрен механизм измерения усилия затяжки. При этом особым спросом у специалистов пользуется электронная отвертка с динамометром. Она регулируемая, поэтому обеспечивает качественную затяжку крепежных элементов без риска их срыва и повреждения механизма.

Такие отвертки подразделяют на три основных вида:

  • торсионные;
  • предельные;
  • индикаторные.

Торсионные отвертки приводятся в действие при изгибе неподвижной стрелки с рукояткой, на которой размещена специальная шкала. Их диапазон измерения составляет от 0 до 20 кг. м, размер привода 1/2 дюйма. Погрешность таких приспособлений не превышает 20%. Отвертки просты в эксплуатации, поскольку могут работать в двух направлениях. К достоинствам инструмента относят доступную стоимость, к недостаткам – исключение возможности применять в труднодоступных местах и низкая точность в измерении момента. Данные приспособления рекомендуется применять для фиксации креплений, которые не требуют высокой точности.

Отвертки предельного типа характеризуются предварительной регулировкой момента срабатывания. Они комплектуются специальным фиксатором, шкалой и трещоточным механизмом. Таким инструментом можно контролировать усилия затяжки от 0.5 до 150 кг. Устройства выпускаются с различными размерами привода: 1, 3/4, 1/2, 3/8 и 1/4 дюйма. Отвертки функционируют в двух направлениях, их погрешность редко превышает 8%.

Предельными отвертками удается затягивать много болтов за минимальный промежуток времени. Преимуществом инструмента является и то, что с ним можно работать в труднодоступных местах, не осуществляя контроль за показателями стрелок.

Что же касается индикаторного типа, то он отличается тройной функцией. Трещоточный механизм отвечает за блокировку, закручивание и откручивание. Конструкция отвертки обеспечена панелью с кнопкой включения и измерения крутящего момента, светодиодным индикатором, зуммером и кнопкой вызова последних операций из памяти. Кроме этого, многофункциональный дисплей позволяет выполнять редактирование и установку параметров. Одним нажатием кнопки инструмент возвращается в стандартный режим работы.

Благодаря индикаторным отверткам со встроенным динамометром имеется возможность контроля поведения крепежа. Производители также дополняют конструкцию шкалой, на которой может размещаться одна или две стрелки (установочная и сигнализирующая). Одну из стрелок обычно выставляют при выборе значения момента затяжки, а вторую – для фиксации текущего показателя. Затяжка креплений считается выполненной, когда обе стрелки совмещаются. Данное устройство предназначено для двухсторонней работы, и его используют при затяжке элементов как с левой, так и правой резьбой.

Главным плюсом индикаторных устройств считается то, что их погрешность составляет до 1%. Кроме этого, инструмент легко настраивать под любую единицу измерения: кг/см, кг/м, Нм/см, Нм/м, ft/lb. Отвертки данного вида могут компенсировать температуру и оставлять в памяти данные последних операций. По достижении момента затяжки приспособление издает звуковую и световую индикацию. Недостаток устройства – высокая стоимость.

Чтобы расширить возможности динамометрических отверток, их дополнительно оснащают специальными насадками, которые позволяют осуществлять работу в труднодоступных местах, где головка не может достать крепёж. Чаще всего используются насадки трещоточного, рожкового и накидного вида. Они отличаются между собой площадью посадки и габаритом профиля. Благодаря таким устройствам инструмент с динамометром становится универсальным. Поэтому каждому мастеру рекомендуется иметь в комплектации с отвертками полный набор сменных насадок.

Плюсы и минусы

И динамометрическая, и аккумуляторная разновидность такого электроинструмента имеет идентичные достоинства:

  • высочайшее немецкое качество сборки;
  • различные виды комплектации;
  • удобность и простота эксплуатации;
  • безопасное и долговечное использование;
  • широкий спектр применения;
  • рукоятка прибора прорезиненная, что позволяет удобно держать ее в руке;
  • компактный размер и небольшой вес не доставляют неудобств даже при длительной эксплуатации;
  • заряд аккумулятора рассчитан на 8 тысяч откручиваний, что в 2 раза больше, чем у конкурентов;
  • наличие удобного бокса для хранения и перевозки отвертки, ее зарядного устройства и бит.

Если говорить о недостатках, то в качестве существенного можно выделить лишь один – высокую стоимость. Обычно аккумуляторная или динамометрическая отвертка в несколько раз стоит дороже, чем стандартное устройство этого вида. Но если учитывать, что современные модели продаются со сменными насадками и имеют массу достоинств, то такой недостаток становится вполне оправданным.

Для чего нужны динамометрические отвертки

Сфера применения динамометрических отверток и ключей:

  • Электромонтаж
  • Автомобилестроение и автосервис
  • Космонавтика и авиация
  • Микроэлектроника
  • Производство бытовых приборов

Такой вид инструмента применяется там, где важно учитывать силу момента, чтобы не нарушить целостность изделия или резьбового соединения. Силу момента важно контролировать, чтобы обеспечить надежное фиксирование устройства. Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка

Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки

Это интересно! Альтернативной заменой динамометрической отвертки является шуруповерт или аккумуляторная отвертка. Однако такие инструменты имеют большую разницу силы момента поэтому, чтобы обеспечить надежную фиксацию завинчиваемого элемента, понадобится предварительно определить значение усилия затяжки.

В домашнем хозяйстве динамометрическая отвертка также незаменимый инструмент, особенно при самостоятельной установке розеток, выключателей и автоматов. С ее помощью невозможно перетянуть крепежный элемент, и нарушить целостность устройства. В основе рассматриваемого прибора лежит встроенный динамометр, который определяет усилие. Как только выставленное значения на приборе будет достигнуто, сработает трещотка, и завинтить крепежный элемент больше установленного момента силы не получится

Перед применением инструмента важно первым делом уточнить силу момента, с которой нужно завинтить крепежный элемент, а после установить это значение на отвертке

Разновидности

Довольно широко распространены часовые отвертки со сменными жалами. Рекомендуется выбирать изделия с подвергнутыми закалке и воронению лезвиями, при изготовлении которых использована хромованадиевая сталь. Во многие комплекты поставки входят 4 жала диаметром от 1,5 до 3 мм. С их помощью легко выкручиваются и закручиваются крепежи различного формата. В некоторых случаях полезны отвертки с двухсторонней битой.

Такие приспособления позволяют работать быстрее и эффективнее, не причиняя вреда крепежным изделиям. Биты должны быть максимально прочными и стойкими к износу, что жестко ограничивает круг применяемых материалов. При производстве этих деталей применяется прецизионное оборудование

Приобретая часовую отвертку с 4 стержнями, надо уделять первостепенное внимание механической крепости этих частей. Хромоникелевое покрытие лучше хромового по антикоррозийным свойствам, но и дороже

Как выбрать динамометрический ключ?

При выборе динамометрического ключа рекомендуется ориентироваться на следующие моменты:

Диапазон крутящего момента. Если приспособление необходимо для работы с различными креплениями и частого применения, то лучше всего приобрести несколько изделий с разными показателями

Если же ключ нужен для конкретных работ, то важно уточнить актуальные показатели затяжки и при покупке приспособления ориентироваться на данные моменты.

Размер квадрата. В данном случае рекомендуется ориентироваться на виды крепежей, для которых будет использоваться ключ.
Вид инструмента и способ информирования о том, что достигнут необходимый предел

Регулируемая модель предельного типа издает щелчок, стрелочное приспособление не подает оповещающих сигналов, поэтому процесс придется контролировать самостоятельно. Электронные устройства издают особый звук, а некоторые изделия подают световой сигнал.

Точность измерений. Это показатель измеряется в процентах. Чем ниже процент, тем лучше.

Габариты инструмента. Не рекомендуется выбирать приспособления компактных размеров. Дело в том, что их диапазон ограничен, а прикладывать усилие к такому изделию весьма проблематично. Лучше всего использовать большие ключи, поскольку они позволяют затягивать крепежи до необходимого предела.

Материал изделия. Инструмент должен быть выполнен только из металла повышенной прочности. Только в этом случае он гарантирует хорошую затяжку крепежей и длительный эксплуатационный период.

Материал рукоятки. Некоторые изделия имеют металлическую ручку. Такой материал отличается долговечностью. Однако при этом следует учитывать, что металл будет постоянно выскальзывать из рук при попадании на него влаги или горюче-смазочных материалов. Именно поэтому лучше всего отдавать инструментам с металлической ручкой, которые имеют прорезиненную накладку, или же моделям с пластиковой рукояткой.

Читаемость шкалы и эргономичность рукоятки. От этого зависит удобство применения приспособления.

Направление движения инструмента. Это особенно важно для левшей, поскольку большинство моделей ориентированы под правую руку.

Наличие трещотки. Не все производители оснащают инструменты данными приспособлениями. По этой причине данные момент следует выяснить до покупки изделия.

Кнопка сброса. Основные требования к данному приспособлению – удобство расположения. При этом она должна быть размещена таким образом, чтобы на нее нельзя было нажать случайно во время работы.

Наличие комплектующих. Чем больше ключ имеет насадок, тем лучше. Однако при этом следует учесть, что каждая комплектующая увеличивает стоимость инструмента.

Футляр. Не обязательно приобретать инструмент с данным аксессуаром. Однако именно футляр обеспечивает удобство хранения и переноски ключа.

Гарантия от производителя. Это позволит заменить инструмент в случае его преждевременного выхода из строя.

Наличие сервисных центров в регионе проживания. Это позволит обратиться к специалистам производителя с целью настройки инструмента и по другим вопросам.

Доступность комплектующих. Если к инструменту сложно достать запасные части, то лучше отказаться от его покупки, поскольку если комплектующие будут утеряны или выйдут из строя, придется покупать новую модель.

Страна производства. Лучше всего отдавать предпочтение отечественным инструментам, поскольку они имеют более приемлемую стоимость. Главное – выбрать качественную модель. Можно также использовать инструменты немецкого и японского производства, но такие инструменты имеют высокую стоимость.

Цена. Качественный инструмент чаще всего имеет высокую стоимость. Однако из бюджетных моделей, входящий в наш рейтинг, можно подобрать подходящий вариант. Выбирая инструмент по стоимости, нужно, прежде всего, ориентироваться на размер бюджета.

Видео — Обзор динамометрических ключей

Так какой же динамометрический ключ для легкового автомобиля лучше всего выбрать? Если требуется предельный вид изделия, рекомендуем обратить внимание на модель BERGER BG-12TW. Если же нужно бюджетное стрелочное приспособление, можно использовать КМШ-140 НИЗ 2774-140

Если бюджет неограничен и требуется ключ с уникальной конструкцией, упакованный в фуляр, обратите внимание на вариант JTC 4933. По такому принципу вы без труда подберете подходящий ключ из нашего рейтинга.

Голосование за лучший динамометрический ключ

Какой бы вы выбрали динамометрический ключ или посоветовали?

KING TONY 34223-1A

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой. Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.

Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.

Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.

Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы. Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.

Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.

В противном случае точность момента уже не гарантируется.

Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.

Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.

Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.

Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.
