Домкрат винтовой

Конструкция и виды винтовых домкратов

Огромное число людей полагает, что механические винтовые домкраты необходимы только для смены автомобильных колёс, и даже не догадываются о том, что посредством таких устройств перемещаются пролётные строения мостов.

Удерживаются в необходимом положении корпуса тяжёлых автомобилей, сдавливаются мощнейшие пружины, перемещаются сквозь грунт стальные трубы. Конструкция винтовых устройств незамысловата, они отличаются своей надёжностью.

По виду приложения усилий, винтовые изделия разделяются на следующие:

  • ручные;
  • оснащённые электроприводом.

По своей конструкции:

  1. Гидравлические.
  2. Винтовые.
  3. Реечные.
  4. Пневматические.

Винтовые домкраты относятся к несложным и мощным механизмам. Принцип их действия заключается в превращении вертящего момента в поступательное перемещение. Главными элементам этих приспособлений является пара «винт-гайка» и редуктор червячного типа.

Редуктор подаёт вертящий момент к гайке, где он, преобразовавшись в поступательное движение, производит подъём груза. В более усовершенствованной модификации — домкратах с шариково-винтовой передачей (ШВП) к паре «винт-гайка» добавляются дополнительные шарики либо ролики.

Добавление дополнительных элементов позволяет повысить КПД такого устройства путём снижения фрикционного сопротивления, увеличить время эксплуатации и быстроту поднимания груза. Однако, стоимость такого механизма несколько выше, чем у обычного винтового приспособления.

У винтовых и механизмов с ШВП имеются свои достоинства. Сначала был разработан домкрат винтовой. Затем, когда понадобилось поднимание грузов со всё большей массой, были изобретены устройства, базирующиеся на группе домкратов с электроприводом.

Установка группы таких изделий, работающих одновременно и синхронно, позволяет производить поднимание грузов большой массы, осуществляя их в перемещение посредством симметричной трансмиссии.

Характеристика винтового домкрата

При словосочетании механический винтовой домкрат у многих людей в воображении возникает картина замены автомобильного колеса. Но мало кто знает, что с его помощью можно переместить мостовой пролёт, поднять автомобиль на необходимую высоту и держать его так на протяжении всего ремонтного процесса, сжимать массивные пружины и проталкивать через утрамбованный грунт водопроводные трубы, а также выполнять ещё множество сложных процедур. Винтовой механический домкрат очень прост в эксплуатационном плане, а также достаточно надёжен.

Винтовой механический домкрат может иметь вертикальную и горизонтальную конструкцию. Манипуляция с грузами осуществляется за счёт вращения главного рабочего элемента – винта. От шага его резьбы зависит грузоподъёмность механизма, то есть с увеличением шага она возрастает. Корпус и винт – несущие детали вертикального винтового домкрата. Для винтовых домкратов характерны: небольшая высота подхвата и компактные размеры. Обычно они продаются в составе стандартной комплектации автомобиля. Чтобы поднять груз, нужно просто крутить рукоять.

Достоинствами винтового домкрата являются:

— малый вес;

— компактные размеры;

— простота эксплуатации и установки;

— простота конструкции;

— стабильное и небольшое усилие приводного механизма;

— небольшая высота подхвата;

— максимальная высота подъёма;

— низкая цена.

— отсутствие мягких элементов.

Недостатками такого домкрата являются:

— плохая устойчивость из-за недостаточной площади опоры;

— малая грузоподъёмность;

— постоянная необходимость следить за чистотой винта;

— посторонние частицы;

— необходимость смазывания шарниров и винта;

— невозможность поднять сторону автомобиля на достаточную высоту.

Какие бывают?

Существуют различные виды винтовых домкратов с червячным редуктором, но основная задача каждого инструмента остается неизменной – подъем и фиксация груза в определенном положении на время ремонта. Наличие винта помогает поднять автомобиль без дополнительных приспособлений в виде веревок или цепей.

Чаще всего, в условиях российских дорог, используется вертикальный рычажно-винтовой домкрат. Масса автомобиля может составлять до одной тонны.

Главными в конструкции являются рычаги и винт. Угол между рычагами меняется с помощью специальной ручки. Такие инструменты малогабаритны, имеют небольшую высоту и рабочий ход. Конструкция жесткая, опора широкая. Их плюс заключается в простоте и универсальности при проведении ремонтных работ.

Стоечный

Этот тип конструкции с длинным ходом может иметь несколько винтов, что повышает показатель грузоподъемности. Дополнительно в механизме присутствует жесткий корпус и резьба, один винт вкручивается в другой, что гарантирует определённую высоту подъёма. Единственный минус таких конструкций в их весе и небольшой высоте подъема (при одном винте).

Телескопический

Вид домкратов, работающих за счет наличия цилиндра и опорной точки, гарантирующей фиксацию груза в заданном положении. Иногда в таких моделях предусмотрен распорный механизм, который увеличивает рабочие показатели. В цилиндре ключевое место занимает специальный поршень, который обеспечивает соединение с остальными частями механизма. Если конструкция гидравлическая, то предусматривается и наличие насоса с жидкостью. Разность в уровне жидкости и дает эффективность работы.

Поршень в этом случае выполняет функцию подкачки с помощью клапанов. Один из них находиться возле цилиндра и препятствует попаданию масла на ключевые части механизма. Под давлением сохраняется положение жидкости в резервуаре. Давление при спуске груза снижается равномерно, а рабочая жидкость в процессе работы возвращается в резервуар.

Кабельные

Миф о том, что домкраты используются только для замены колес, давно уже не выдерживает никакой критики. На дороге инструмент используется именно для этого, но это далеко не единственное его предназначение. Всё зависит от вида инструмента и особенностей конструкции.

Кабельный домкрат предназначен для поднятия барабанов. Применяется как отдающее устройство в процессе перемотки и прокладки кабеля. Используя его, гораздо проще перемотать или смотать кабель полностью.

Ось домкрата продевается через центральное отверстие барабана и фиксируется между втулок и конусов. Конструкция дополнительно получает защиту в виде рамок и, только после этого, наступает черед работы для подъемного механизма. Подъем в обычных моделях может быть осуществлен до 100 мм. Конструкция у кабельных домкратов может быть винтовой, рычажной или гидравлической. Все зависит от того, какой именно инструмент требуется пользователю для работы.

Промышленные

Промышленные домкраты – грузоподъемные устройства совершенно другого класса, предназначенные для профессионально-технического обслуживания широкого спектра автомобилей. Их конструкции могут быть с трещоткой или винтами, но главное, что их отличает – высокие технические характеристики.

Например, механические домкраты промышленного типа обладают грузоподъемностью более 20 тонн. А показатели гидравлических моделей этой же линейки могут достигать до 200 тонн. Всё это сочетается с прочностью и фиксированной высотой подъёма груза. Понятно, что для домашней мастерской такой вариант не подойдет.

С электроприводом

Несмотря на свое название такие домкраты вполне способны к автономной работе, их совсем не обязательно постоянно подключать к розетке. Подойдет и бортовая электросеть, домкрат будет работать, даже если двигатель вышел из строя. Алгоритм работы достаточно прост:

  • устройство подключается к сети;
  • с помощью пульта дистанционного управления создается необходимая высота;
  • домкрат самостоятельно поднимает груз.

Другие

Если говорить о других типах инструментов, то для самостоятельного изготовления больше подойдет мини пластиковый домкрат, именно такой вариант комплектуется сегодня к большинству автомобилей российского производства. Обычно такие устройства относятся к стоечным домкратам и имеют простую винтовую конструкцию с резьбой. В конструкции предусмотрены два винта. Поднятие автомобиля происходит именно с их помощью, а потом груз надежно фиксируется. Удобство использования такой конструкции для каждого индивидуально, многим водителям проще и привычнее прибегать к помощи гидравлических моделей. Но механическую модель легче транспортировать.

Выбор качественного инструмента

Выбор домкрата необходимо делать исходя из дальнейших целей. Основной критерий: где предстоит его использовать? Это будет автомастерская или частный гараж автолюбителя?

У автолюбителей всё просто: чтобы выбрать устройство, необходимо знать вес автомобиля и сделать вероятный допуск. Скорость подъёма машины не имеет значения. Для этого подходит, с небольшим запасом, подкатной домкрат на 3 тонны.

На станциях технического обслуживания или в мастерской шиномонтажа другие требования. Для них важна скорость подъёма и грузоподъёмность устройства, поэтому и выбор подкатного домкрата будет другим.

При покупке домкрата стоит обращать внимание на клиренс автомобиля, он должен быть выше платформы подъёмного устройства. Обратите внимание на максимальную высоту подъёма механизма: чем выше, тем опаснее, и можно деформировать кузов. Высота домкрата, которая устраивает вас, не должна быть максимальной высотой его подъёма

Высота домкрата, которая устраивает вас, не должна быть максимальной высотой его подъёма

Обратите внимание на максимальную высоту подъёма механизма: чем выше, тем опаснее, и можно деформировать кузов. Высота домкрата, которая устраивает вас, не должна быть максимальной высотой его подъёма. Нет необходимости покупать заведомо мощный домкрат, тем более с небольшой точкой опоры

Используя такое устройство, легко можно повредить кузов

Нет необходимости покупать заведомо мощный домкрат, тем более с небольшой точкой опоры. Используя такое устройство, легко можно повредить кузов.

Первая классификация подкатного гидравлического домкрата — грузоподъёмная возможность. Достаточно сказать, что это самый важный критерий. От этого параметра зависит вид транспортного средства, с которым может работать этот подъёмник.

Этому критерию отвечают три варианта грузоподъёмности:

  • две тонны — для легкового автомобиля в гараже;
  • три тонны — для внедорожников, в гараже или на СТО;
  • пять тонн — внедорожники, микроавтобусы, на СТО и автопарки.

Вторая классификация — высота подъёма платформы. На каждом домкрате производителем указан цифровой диапазон работы изделия, то есть, крайняя точка максимального сжатия и подъёма.

Первая цифра важна для машин с низкой посадкой. Если клиренс авто меньше высоты домкрата, будет невозможно подсунуть устройство под автомобиль, тем более при спущенном колесе.

Вторая — для внедорожников. У большинства из них дорожный просвет достаточно большой, высоты домкрата может не хватить для того, чтобы снять колесо.

Третий важный фактор, влияющий на выбор механизма — фирма-производитель. Этот критерий влияет на качество изделия в значительной степени. Агрегат может быть:

  • отечественный;
  • импортный;
  • китайский.

Считается, что импортное оборудование значительно качественнее. Стоит заметить, наша промышленность не стоит на месте. Сегодня рынок предлагает качественные отечественные разработки, не многим отличающиеся от импортных аналогов. Можно приобрести довольно хорошие изделия, сэкономив деньги на покупке продукции отечественных производителей.

Что можно сказать наверняка — качество китайских изделий очень низкое. В случаях когда человек находится под машиной, его жизнь зависит от качества домкрата, поэтому нет смысла экономить деньги, рискуя жизнью.

Кроме этого, у подкатных домкратов существует два способа их применения:

  1. Первый — инструменты механического или ручного применения, требующие приложить физическую силу человека.
  2. Второй — механизмы повышенной производительности, использующие гидравлику для расширения возможностей человека.

Усилия, прилагаемые для поднятия автомобиля, используя ручной подкатной домкрат, прямо пропорциональны длине ручки, которой производят подъём. Работая с легковым авто, можно обходиться и короткой ручкой. Ей легко пользоваться даже в стеснённых условиях стандартного гаража.

Но вот чтобы поднять тяжёлый внедорожник, ручного домкрата будет недостаточно, придётся приложить много усилий и, скорее всего, высоты механизма будет недостаточно. Гидравлический подкатной домкрат с такой ситуацией справится легко.

Благодаря своим универсальным данным гидравлические подъёмники получили заслуженное признание на станциях обслуживания автотранспорта и в частных гаражах.

Модели и производители винтовых бутылочных домкратов

Фирма TOR выпускает достаточно дорогие модели, но такая цена вполне отвечает качеству продукта. Самый популярный домкрат этого производителя — это TOR 3.2т. Он хорошо подходит для автолюбителей, так как имеет маленькие габариты и вес. При грузоподъемности в 3.2 т он может поднимать груз на высоту до 335 мм. Весит такой агрегат всего 4.3 килограмма. Модели таких домкратов очень хорошо подходят для интенсивного использования.

Следующий в линейке инструментов данного производителя — TOR 5.0т. Данный агрегат имеет большую грузоподъемность (5 тонн) и габариты. В данном случае высота подъема увеличивается до 380 мм. Такой домкрат лучше подходит для тяжелых машин типа внедорожников. При весе 5.8 килограммов он отлично поместится в багажнике любой машины.

Агрегаты от 10 до 32 тонн данного производителя рассчитаны для крупногабаритных автомобилей, а также для использования в строительных целях. Их габариты и масса намного превышают показатели предыдущих моделей. Такие домкраты можно устанавливать даже на неровную поверхность. Благодаря качественному материалу их можно использовать при любых погодных условиях.

Обратите внимание! Винтовой бутылочный домкрат от 10 до 32 тонн не требует дополнительной опоры и может удерживать груз достаточно долго. Агрегат фирмы Skyway S01803001 имеет как много плюсов использования, так и немало минусов

Домкрат механический винтовой телескопический имеет грузоподъемность 2 т. Его вес — всего 3.9 кг, размер — 160×118×180 мм. При таких незначительных показателях массы и габаритов он может поднимать груз до 390 мм. Благодаря такой компактности он хорошо подойдет для использования автолюбителями. Недоработки модели заключаются в том, что удерживать груз длительное время Skyway S01803001 не способен. При его использовании необходимо добавлять дополнительные опоры. Поднятый таким агрегатом груз перемещать нельзя. Также нельзя находиться под поднятой домкратом машиной без дополнительной поддержки

Агрегат фирмы Skyway S01803001 имеет как много плюсов использования, так и немало минусов. Домкрат механический винтовой телескопический имеет грузоподъемность 2 т. Его вес — всего 3.9 кг, размер — 160×118×180 мм. При таких незначительных показателях массы и габаритов он может поднимать груз до 390 мм. Благодаря такой компактности он хорошо подойдет для использования автолюбителями. Недоработки модели заключаются в том, что удерживать груз длительное время Skyway S01803001 не способен. При его использовании необходимо добавлять дополнительные опоры. Поднятый таким агрегатом груз перемещать нельзя. Также нельзя находиться под поднятой домкратом машиной без дополнительной поддержки.

Домкрат фирмы Skyway

Винтовой домкрат BIG RED SJ25 может поднять груз весом до 25 т. Такой агрегат чаще применяется в строительных и ремонтных сферах. Несмотря на свои небольшие габариты, он очень устойчив и может понимать вес до уровня 669 мм. Данная модель имеет массивную ручку, благодаря которой BIG RED SJ25 легко переносить. Домкраты такого типа хорошо подходят для частого использования как в помещении, так и на открытом воздухе.

Обратите внимание! На выдвижном винте имеется специальная резиновая накладка, поэтому при поднятии груза он не соскальзывает. BIG RED SJ25 способен удерживать груз очень долго, дополнительные опоры в данном случае не понадобятся

BIG RED SJ25 способен удерживать груз очень долго, дополнительные опоры в данном случае не понадобятся.

Прежде чем выбирать домкрат, нужно определиться со сферой его эксплуатации

Особое внимание следует заострять на максимальной грузоподъемности и уровне подъема груза. Качество материала тоже играет не последнюю роль в выборе. В таких моделях обязательно должна присутствовать защита от коррозии

Только так подъемный механизм сможет прослужить долгое время и не ломаться

В таких моделях обязательно должна присутствовать защита от коррозии. Только так подъемный механизм сможет прослужить долгое время и не ломаться.

Лучшие бутылочные домкраты

Kraftool 43463-6

Рейтинг: 4.9

Бутылочный домкрат-шеститонник, являющийся хитом продаж среди аудитории владельцев внедорожников и небольших грузовых автомобилей. Является очень выносливым инструментом, изготовленным из качественной подборки материалов – от корпуса до гидроцилиндра и поршневой части. Обеспечивает подхват транспортных средств на уровне 170 миллиметров, что приемлемо даже для ряда легковых машин. Пиковая высота подъёма ограничивается показателем в 420 миллиметров, вполне достаточных для свешивания колеса и проведения работ под днищем кузова.

Несмотря на столь внушительные рабочие параметры конструктивный вес Kraftool 43463-6 не отличаются заоблачными значениями – устройство в рабочем состоянии весит не более 5 килограмм. Да и в отношении цены, будем честны, данная модель представляется самой доступной на рынке, оставляя не у дел ближайшие аналоги.

Достоинства

  • оптимальный баланс собственной массы и грузоподъёмности;
  • неплохой горизонт подъёма (до 420 миллиметров);
  • обеспечение подхвата авто на уровне 170 миллиметров;
  • высокое качество комплектующих частей.

не обнаружено.

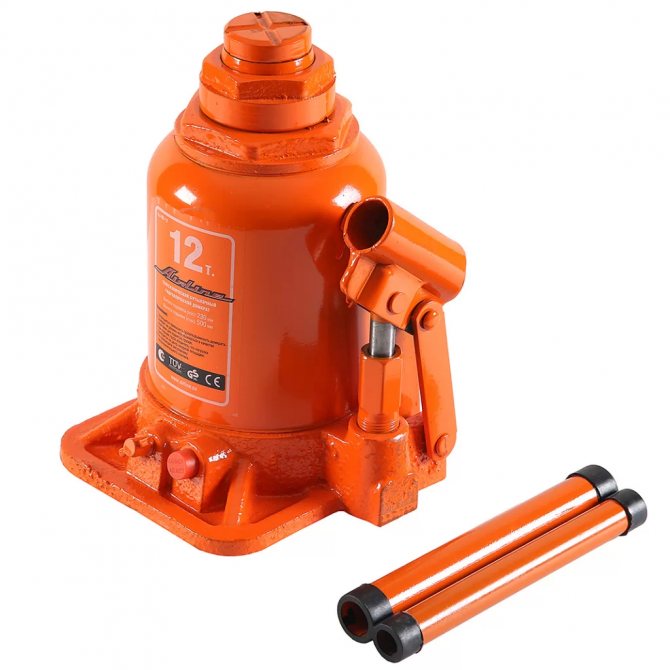

AIRLINE AJ-TB-12

Рейтинг: 4.8

Более выносливый аналог домкрата AUTOPROFI DG-08 превосходит его практически по всем актуальным параметрам сравнения, за что и добивается заветной второй строчки в рейтинге лучших. Его грузоподъёмность составляет без малого 12 тонн, что позволяет тягать не только мелкие грузовые автомобили и внедорожники, но и свешивать нагруженные кузова. Высота подъёма в пике составляет 500 миллиметров, однако весь ход цилиндра ограничивается показателем в 270 миллиметров. Иными словами, точка подхвата AIRLINE AJ-TB-12 располагается на уровне 230 миллиметров, что автоматически отсекает беспроблемное применение домкрата с некоторыми автомобилями.

Ещё одной немаловажной особенностью модели стало то, что при столь высоких нагрузочных способностях её собственная масса составляет всего 9,5 килограмм. С одной стороны, это очень хорошо, так как данный домкрат оказывается более приспособлен к комфортному использованию и транспортировке

Но с другой, этот же нюанс может оказаться критическим в случае подъёма максимально рассчитанного груза – небольшие механические повреждения могут привести к неминуемой поломке поршня и смятию профиля AIRLINE AJ-TB-12.

Достоинства

  • оптимальные показатели высоты подъёма (500 миллиметров);
  • возможность восприятия до 12 тонн нагрузки;
  • хорошая эргономика (в основном за счёт малого веса);
  • низкая цена.

Преимущества и недостатки винтовых домкратов

Винтовой домкрат для легкового автомобиля предназначен для подъема на небольшую высоту легковых автомобилей и малотоннажных грузовиков массой до 3 тонн. На сегодняшний день наибольшее распространение получили четыре конструкции. Рассмотрим преимущества и недостатки каждой из них:

  1. Ромбический винтовой домкрат. Самая распространенная конструкция. Представляет собой четыре шарнирно соединенные винтовой передачей балки, которые имеют форму ромба.
Преимущества Недостатки
ремонтопригодность, высокая устойчивость, компактность, отсутствие смещения точки закрепления на кузове в процессе подъема быстрый выход из строя даже при небольшой деформации несущих элементов, не самая простая конструкция

Рычажно-винтовой домкрат. Второй по распространенности. Самый дешевый вариант из всех, что обусловливает высокий спрос на него.

Преимущества Недостатки
простота конструкции, низкая стоимость слабая устойчивость, смещение точки опоры в процессе подъема

Комбинированный домкрат. Включает в себя конструктивные особенности рычажно-винтового и ромбического домкратов.

Преимущества Недостатки
хорошая устойчивость, прочность конструкции сложность исполнения, высокая стоимость, смещение опорных точек в процессе работы

Стоечный винтовой домкрат. Простой вариант. Использовался для отечественных автомобилей. Для его применения на кузове автомобиля должно быть предусмотрено специальное посадочное место под штифт.

Преимущества Недостатки
дешевизна, простота конструкции, устойчивость ограниченность применения, слабая ремонтопригодность

Винтовой домкрат бутылочного типа. В основном применяется как дополнительная опора, но может выполнять и функцию обычного автомобильного домкрата.

Преимущества Недостатки
устойчивость, надежность, большие поднимаемые веса ограниченность применения, практически неремонтируемый вариант

Простота механизма в совокупности с правильной эксплуатацией делает любой винтовой домкрат практически вечным приспособлением.

Вертикальные механические устройства

Устройство винтовых домкратов вертикального типа было разработано ещё 30 лет назад и с тех пор практически не претерпело изменений. Основными конструктивными элементами этих устройств считаются винт и корпус, изготовленный из стали. Грузоподъёмность их невелика — до 1 тонны. Основные преимущества вертикальных приспособлений:

  • Приложение незначительного усилия на рукоятку, стабильность нагрузки.
  • Значительный рабочий ход.
  • Существенная высота поднятия.
  • Небольшая масса.
  • Невысокая стоимость.

Минусы вертикальных конструкций:

  • маленькая площадь опирания и как следствие, невысокая устойчивость;
  • крупные размеры;
  • возможность применения только при подъёме автомобилей, оснащённых особыми проушинами.

Для страховки от «подлома» вертикального домкрата, опытные автолюбители рекомендуют дополнительно подлаживать под кузов поднятого автомобиля бревна, кирпичи или иные подходящие предметы.

Стоечные механические домкраты

Конструкции стоечно-винтовые выпускаются с одним или с двумя винтами и способны осуществлять поднятие грузов массой до 3 т. Принцип работы одновинтовых изделий идентичен вертикальным. А у двухвинтовых в качестве опорной гайки служит корпус.

В первый винт, с более крупным диаметром, вкручен другой винт, имеющий крупную резьбу. Во время вращения ручки выносится винт большей окружности, а из него — винт с меньшим диаметром, чем увеличивается высота поднятия груза.

Стоечные винтовые конструкции обладают отличной устойчивостью, обладают жёсткой конструкцией. К изъянам можно отнести серьёзный вес, а для домкратов с одним винтом — ещё и относительно небольшую высоту подъёма.

Рычажно-винтовые приспособления

Домкраты рычажно-винтовые относятся к многофункциональным устройствам и применяются для подъёма автомашин массой до 1 т. Главные элементы конструкции — винт, верхний и нижний рычаги. На верхнем рычаге размещены подхват и гайка, а на нижнем — винтовой упор и опорная площадка. Угол между рычагом с подхватом и рычагом с опорной площадкой изменяется путём вращения ручки.

Достоинствами таких устройств считаются относительно небольшая масса, низкая стартовая высота и значительный рабочий ход. К минусам можно отнести низкую устойчивость и малую жёсткость конструкции.

Винтовые механические ромбические устройства применяются для подъёма машин массой до 2 т. В комплект несущего компонента включены четыре рычага, которые соединены при помощи шарниров, расположенных ромбом.

Опускание и поднятие приспособления осуществляется путём изменения углов ромба. Винтовые домкраты обладают жёсткой конструкцией и большой поверхностью опоры, универсальны в использовании. Недостаток один — это малый рабочий ход.

Ромбические домкраты

Ромбические механизмы производятся не только с механическим, но ещё и с гидравлическим электро — либо ручным приводом. Эти устройства способны поднимать груз весом до 1,5 т. Конструкция их отличается надёжностью, малыми размерами и значительной высотой поднимания груза. Единственным недостатком является достаточно высокая стоимость.

Изделия комбинированные рычажно-винтовые являются своеобразным соединением рычажного и ромбического домкратов. Такие домкраты не габаритны, обладают малой начальной высотой. Недостатка два — это низкая устойчивость и недостаточная жёсткость конструкции.

Описанные виды винтовых механических изделий можно отнести к устройствам преимущественно для бытового использования, однако, у каждой разновидности можно подобрать и модели, отличающиеся своей мощностью. Так, винтовой механизм, применяемый в строительстве, обладает большими габаритами и способен поднимать в десятки раз больший вес.

Выбирать подходящее устройство нужно, отталкиваясь не только от планируемых объёмов работ, но и проводя необходимые подсчёты.

Рейтинг лучших подкатных автомобильных домкратов

Перед владельцами определившимся с видом возникает вопрос, какой  подкатной домкрат лучше взять. Мы подобрали лучшие варианты надёжных инструментов.

Kraft КТ 820005

Kraft КТ 820005

Тип:Гидравлический
КонструкцияПодкатной
Подхват135 мм
Подъём390 мм
Грузоподъёмность3 т
Средняя цена5 500 рублей

Инструмент предназначен для плавного подъёма и установки груза до 390 мм. Специальная длинная съёмная рукоятка обеспечивает работу с минимальным участием владельца, всю работу можно выполнять стоя. Устройство легко переносить, используя встроенную ручку, а колёсики делают работу удобнее, а также способствуют лёгкому передвижению домкрата весом 13,5 кг. Для компактного хранения и транспортировки в комплект входит кейс. Модель отлично подойдёт для шиномонтажа.

Потребители разделились на 2 группы. Есть те, кто утверждает, что домкрат «со своим предназначением справляется полностью», и те, кого полностью не устраивает работа Kraft КТ 820005.

Stels 51131

Stels 51131

ТипГидравлический
КонструкцияПодкатной
Подхват100 мм
Подъём350 мм
Грузоподъёмность2 т
Средняя цена4 000 рублей

Домкрат отличается низким подхватом (100 мм), что позволяет удобно работать с лёгкими машинами с небольшим клиренсом. В конструкцию входит лоток, где можно размещать гайки. Лёгкое перемещение гарантируется за счёт колёс и рукоятки. Резиновая накладка на опорной площадке обеспечивает фиксацию груза.

Пользователи довольны домкратом, подчёркивают его надёжность.

ЗУБР T30 43053-2 (2 т)

ЗУБР T30 43053-2 (2 т)

ТипГидравлический
КонструкцияПодкатной
Подхват135 мм
Подъём330 мм
Грузоподъёмность2 т
Средняя цена2 700 рублей

Модель с хорошей грузоподъёмностью, домкрат обеспечивает эффективную работу. Модель подходит для автомастерских при обследовании подвески и ходовой автомобиля. В наборе идёт кейс, который позволяет легко переносить устройство и удобно хранить, также в него входит съёмная ручка, упрощающая работу и транспортировку. Вес домкрата составляет 7.3 кг.

Недостатков не обнаружено.

Пользователи довольны моделью, подчёркивают соответствие цены и качества.

Matrix 51018 (2 т)

Matrix 51018 (2 т)

ТипГидравлический
КонструкцияПодкатной
Подхват85 мм
Подъём330 мм
Грузоподъёмность2 т
Средняя цена:3 700 рублей

Matrix 51018 (2 т) подходит для моделей автомобилей с небольшим клиренсом. Пользуется популярностью у специалистов. В конструкцию входит защитный клапан, который предотвращает работу с грузом, масса которого превышает 2 т.

Высоты подъёма вполне хватает для ремонтных работ и установки жёсткой опоры.

Потребителей устраивает Matrix 51018, они выделяют способность поднимать практически все модели автомобилей.

Nordberg N32032 (3 т)

Nordberg N32032 (3 т)

ТипГидравлический
КонструкцияПодкатной
Подхват75 мм
Подъём500 мм
Грузоподъёмность3 т
Средняя цена12 000 рублей

Модель используют в автосервисах во время ремонта автомобиля. Колёса домкрата обеспечивают быстрое и лёгкое перемещение, их диаметр составляет 58 миллиметров, выполнены они из стали. Прочный корпус устойчив к износу, а двухштоковый механизм обеспечивает быстрый подъём груза. Инструмент имеет защитный клапан, предохраняющий от перегрузок. Он прост в использовании и облегчает работу с транспортным средством.

Пользователи довольны моделью, подчёркивают удобство, надёжность и отличное качество.

Ombra OHT225C (2.5 т)

Ombra OHT225C (2.5 т)

ТипГидравлический
КонструкцияПодкатной
Подхват140 мм
Подъём387 мм
Грузоподъёмность2.5 т
Средняя цена5 000 рублей

Модель подходит для обслуживания внедорожных автомобилей и лёгких грузовиков. Имеет фиксатор и кейс. Безопасность обеспечивает страховочный механизм. Он подойдёт как для частного использования, так и станет отличным вариантом для работы в шиномонтаже. Небольшой размер позволяет хранить домкрат в гараже, доме или багажнике. Вес устройства — 15.2 кг.

Потребители довольны Ombra OHT225C (2.5 т), выделяют прочность, надёжность и компактность.

Как работает трубогиб

Домкрат с пуансоном на штоке устанавливается по центру станка. Под ролики, на опорную рабочую часть, устанавливается труба параллельно боковым сторонам рамы. Воздействуя на рукоятку домкрата,оператор поднимает шток и труба прижимается к роликам. При дальнейшем поднятии штока, ролики начинают давить на трубу вниз, образуя два плеча сил, длина которых определяется расстоянием от центра штока до точки касания к трубе. Центральная часть заготовки продолжает подниматься, труба охватывает поверхность пуансона, изгибаясь с заданным радиусом. При достаточном ходе штока, можно согнуть трубу под углом в 900 без особых усилий.

Такой трубогиб может работать как в вертикальном, так и в горизонтальном положении. Но во втором случае необходимо несколько изменить конструкцию самого домкрата.

Простота конструкции самодельного трубогиба позволяет сделать его как в домашних условиях, так и в слесарной мастерской. Купить придется только гидравлический домкрат. По сравнению со стоимостью промышленного станка, затраты будут на порядок ниже. Даже при не слишком частом использовании инструмента, он окупится очень быстро.
