Наждак из двигателя от стиральной машины
Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями
Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки
Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.
Что потребуется
Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:
- электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
- электрическая дрель с набором сверл;
- шуруповерт или фигурная отвертка;
- угловая шлифмашина;
- паяльник на 100 Вт;
- маленькая стамеска;
- угольник с одним из углов на 90 градусов;
- штангенциркуль;
- чертежный циркуль;
- чертежный карандаш и рулетка;
- ножницы по металлу;
- настольные тиски;
- отрезок наждачной бумаги зернистостью 150.
Набор необходимого материала и оборудования:
- модель советского электродвигателя от стиральной машины с конденсаторами;
- тумблер на нагрузку до 1.0 кВт;
- шнур с розеткой длиной 2 метра;
- маленький точильный камень с диаметром посадочного отверстия 32 мм;
- плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
- фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
- брус размером 60х60 мм и высотой 0.2 метра;
- саморезы по дереву на 50 и 20 мм с прессшайбой;
- оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
- резиновые пробки от антибиотиков в количестве 4 шт.
Какой двигатель выбрать
Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:
- самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
- рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
- мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
- если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
- двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.
Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию
Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.
Как и из чего сделать элементы защиты
Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.
Насчет безопасности точильного станка, сделанного своими руками
Теорию читали — знаем.
Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.
Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.
Но, у моего станка есть и плюсы безопасности :
- защитное стекло на китайских станках гораздо тоньше, чем использовал я;
- обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.
Наждак из двигателя от стиральной машины
Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями
Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки. Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям
И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы
Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.
Что потребуется
Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:
- электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
- электрическая дрель с набором сверл;
- шуруповерт или фигурная отвертка;
- угловая шлифмашина;
- паяльник на 100 Вт;
- маленькая стамеска;
- угольник с одним из углов на 90 градусов;
- штангенциркуль;
- чертежный циркуль;
- чертежный карандаш и рулетка;
- ножницы по металлу;
- настольные тиски;
- отрезок наждачной бумаги зернистостью 150.
- модель советского электродвигателя от стиральной машины с конденсаторами;
- тумблер на нагрузку до 1.0 кВт;
- шнур с розеткой длиной 2 метра;
- маленький точильный камень с диаметром посадочного отверстия 32 мм;
- плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
- фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
- брус размером 60х60 мм и высотой 0.2 метра;
- саморезы по дереву на 50 и 20 мм с прессшайбой;
- оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
- резиновые пробки от антибиотиков в количестве 4 шт.
Какой двигатель выбрать
- самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
- рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
- мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
- если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
- двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.
Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию. Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак
Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак
Как и из чего сделать элементы защиты
Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.
Для чего пригодится самодельный наждак?
Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.
Для чего нужно самодельное приспособление:
Что нужно для создания наждака из мотора стиральной машины?
Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:
Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.
Какой двигатель подходит для работ?
Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.
Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».
Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.
Как сделать фланец своими руками?
Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.
С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.
Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.
Подключение мотора от стиральной машины
Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов
Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:
Определились? Теперь поступите так:
В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:
Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.
Как поставить наждачный станок и сделать защиту?
Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

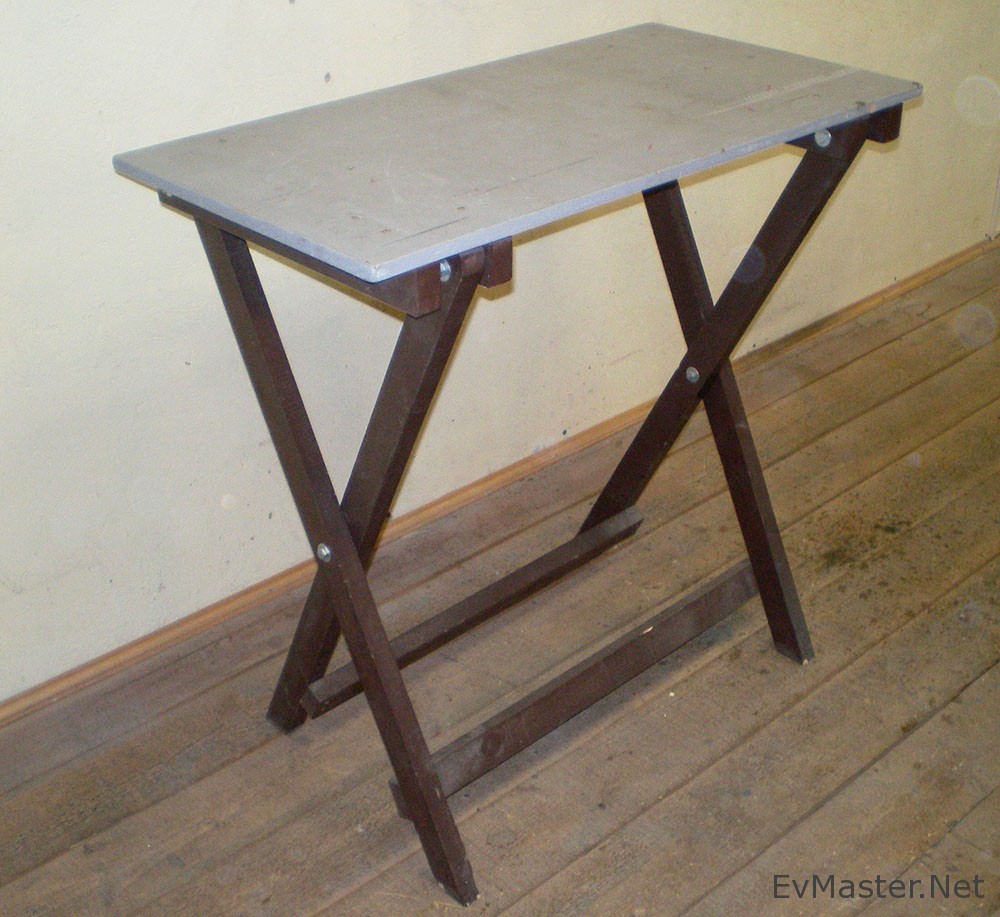

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.
Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.
В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.
Перед запуском устройства придерживайтесь наших рекомендаций:
Видео поможет вам справиться с самостоятельной сборкой точильной машины:
Источник
Подключение и проверка
Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.
Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.
Всё когда-нибудь ломается. Стиральные машины и холодильники не исключение. Если ваша техника уже точно пришла в полную негодность и ремонту не подлежит, не спешите выбрасывать её на свалку. Есть множество вариантов использования старых стиральных машин и холодильников, причём как вполне практичных, так и декоративных.
Цветочный горшок из барабана старой стиральной машины. Вполне симпатичный и вместительный, влаги не боится, прослужит долго, ведь металл — материал очень надёжный. Покрасить такой вазон для растений можно в любой цвет.
Целая стиральная машина стала клумбой, задействовали даже контейнер для порошка и ополаскивателя. Конечно, смотрится такой предмет бытовой техники в окружении зелени странновато, но в целом очень интересный вариант, оригинальный элемент ландшафтного дизайна.
Самый популярный способ применения старого барабана от стиральной машины — мангал. Готовить на дровах и углях можно не только шашлыки, сверху удобно встанет и кастрюля, и сковорода. При этом сделать такой мангал очень просто.
Это уже усовершенствованный вариант мангала из стирального барабана, на треноге. Кстати, конструкция получается достаточно лёгкой, переносить по участку несложно. Как вариант можно было оборудовать стационарное место для уличного очага, обустроив вокруг барабана удобную площадку.
И кто скажет, что это некрасиво — отблески пламени в отверстиях блестящего металла. Выглядит такой мангал вовсе не как старая и никому не нужная вещь, а актуальный и практичный элемент приусадебного участка.
Из совсем уж старой стиральной машины, вернее, её округлого металлического корпуса, можно сделать коптильню для рыбы и мясных продуктов.
Вот так нарядно может выглядеть барабан стиральной машины, над которым поработал дизайнер или хозяин дома с богатой фантазией. Кстати, в пустом корпусе такой тумбы-сиденья с мягкой подушкой вполне можно хранить всевозможные мелочи.
И вновь клумба в целой стиральной машине. Красивые яркие петуньи сгладили брутальность неказистого металлического корпуса техники, которая явно прослужила много лет, пока не превратилась в клумбу.
Шкаф в старом холодильнике. Корпус выкрасили, полок немного, но они достаточно вместительные, а в бывшей морозилке поместились различные мелочи.
Даже если холодильник сам морозить отказался, это не может помешать использовать его для охлаждения напитков во время вечеринки на свежем воздухе. Простая отделка деревянными досками выглядит вполне привлекательно, а лёд под ставшей откидной крышкой сохранится достаточно долго.
Инкубатор в старом корпусе холодильника. Тепло сохранит, особенно, если дополнительно утеплить, потребуются лишь лампы для обогрева яиц и термометр для контроля за температурой. Хороший вариант для желающих заняться разведением кур.
Домик для щенков. Получилось отдельное спальное место и столовая. Для более крупной собаки в качестве спального места корпус холодильника тоже подошёл бы, требуется лишь убрать полки.
Ларь для картошки и других овощей. Если нет погреба — хорошее место для хранения. Вкопанный в землю холодильник будет слабо нагреваться и охлаждаться, меньше вероятности того, что картофель прорастёт или, наоборот, промёрзнет.
Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.
Подключение электромотора
Прежде всего, необходимо напомнить правила техники безопасности. Переменное напряжение 220 вольт опасно для жизни. Поэтому, прежде чем производить соединение проводов и выводов двигателя, необходимо убедиться в том, что они отключены от электрической сети.
Электромотор от советской стиральной машины нельзя просто воткнуть в розетку. Вернее, можно, но предварительно его обмотки нужно соединить соответствующим способом. Двигатель от стиральной машины автомат подключается проще, так как является асинхронным. У него достаточно последовательно соединить обмотки ротора и статора. У советской стиральной машины мотор имел синхронную схему. Две его обмотки, пусковая и рабочая, выведены через корпус четырьмя проводами.
При изготовлении наждака самое простое и правильное – перенести на станину полностью всю схему подключения стиральной машины, за исключением, конечно, таймера. Если это невозможно, то придется вспоминать школьный курс физики и соединять обмотки самостоятельно. Самое сложное при этом – правильно их определить. Дело в том, что провода обычно не имеют ни какой маркировки. Придется взять мультиметр и замерить сопротивление. Значение порядка 30-ти Ом будет соответствовать пусковой обмотке, а 20 Ом – рабочей. Теперь их достаточно «скрутить» параллельно и соединить со шнуром подключения к сети, но есть один важный нюанс.
Пусковая обмотка должна быть запитана только на время раскручивания двигателя наждака. После того, как мотор наберет необходимые обороты ее необходимо отключить. В противном случае он будет сильно греться и быстро выйдет из строя. Поэтому в разрыв цепи первичной обмотки, включается кнопка с нормально разомкнутыми контактами, например от дверного звонка. Выключатель наждака и кнопка запуска устанавливаются на пластине из изоляционного материала, в легкодоступном месте. Все соединения тщательно изолируются. Наждак готов, можно подключать его к сети. После запуска двигатель должен работать без посторонних звуков, вибрации и сильного нагрева.
Кроме этого из б/у стиральной машины так же можно сконструировать:
- газонокосилку,
- траворезку,
- электровелосипед,
- медогонку,
- гончарный круг,
- дровокол,
- бетономешалку,
- токарный станок,
- соковыжималку,
- насос для полива,
- коптильню,
мангал,
зернодробилку,
перосъёмную машину,

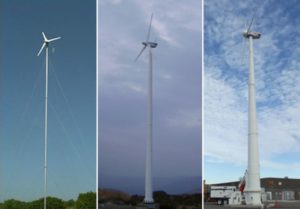

ветрогенератор,
фрезер,
гриндер,
воскотопку
- циркулярку
- и многое другое.
Наждак из двигателя от стиральной машины
Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями
Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки
Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.
Что потребуется
Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:
- электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
- электрическая дрель с набором сверл;
- шуруповерт или фигурная отвертка;
- угловая шлифмашина;
- паяльник на 100 Вт;
- маленькая стамеска;
- угольник с одним из углов на 90 градусов;
- штангенциркуль;
- чертежный циркуль;
- чертежный карандаш и рулетка;
- ножницы по металлу;
- настольные тиски;
отрезок наждачной бумаги зернистостью 150.
Набор необходимого материала и оборудования:
- модель советского электродвигателя от стиральной машины с конденсаторами;
- тумблер на нагрузку до 1.0 кВт;
- шнур с розеткой длиной 2 метра;
- маленький точильный камень с диаметром посадочного отверстия 32 мм;
- плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
- фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
- брус размером 60х60 мм и высотой 0.2 метра;
- саморезы по дереву на 50 и 20 мм с прессшайбой;
- оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
- резиновые пробки от антибиотиков в количестве 4 шт.
Какой двигатель выбрать
Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:
- самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
- рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
- мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
- если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
- двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.
Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию
Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.
Как и из чего сделать элементы защиты
Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.
Для чего нужен наждак
Наждачный станок пригодится для таких работ:
- Восстановление режущих качеств сверла. Чтобы не покупать новые сверла, нужно знать, как затачивать старые. Во время работы дрелью сверло сильно нагревается, из-за чего постоянно тупится. Переточив его на станке, вы сможете пользоваться им еще много раз.
- Заточка ножей, ножниц, лопат и других инструментов. Благодаря самодельному станку из стирального двигателя ваши ножи будут всегда заточены, а ножницы станут отлично резать. Для этого не нужно применять особых усилий.
- Если заменить наждачный круг на полировочный, можно без труда обрабатывать изделия и детали.
Используя мотор от стиралки, вы сможете своими руками изготовить заточной станок. Для этого вам придется купить всего одну деталь – наждачный круг. Все остальные составляющие находятся в моторе.
Варианты использования
Рабочий мотор от СМ можно применить в хозяйственных нуждах. Решили выложить двор плиткой? Изготовьте самодельный вибростол.
Вам понадобится одна плита, закрепленная подвижными деталями к основе. Запуск электродвигателя от стиральной машины будет способствовать движению плиты. Выпуская воздух из бетона, можно улучшить качество плитки, сделать ее прочнее и долговечнее.
Также можно сделать бетономешалку, только дополнительно понадобится еще бак. Внутрь бака устанавливаются металлические лопасти в виде буквы «П». Сливное отверстие закрывается. Как подключить двигатель стиральной машины к самодельной бетономешалке, можно увидеть на видео:
1. Необходимо найти провода Таходатчика. Обычно они заметно меньшего сечения и при «прозвонке» мультиметром, могут показывать сопротивление или звонится с «перезвоном». Таходатчик расположен с задней части (относительно шкива) электродвигателя, с выходящими из него проводами.
2. Щетки находятся путем последовательной «прозвонки»проводов. Два провода должны звенеть между собой, а также должны звенеть с коллектором электродвигателя.
3. Обмотка может иметь два или три вывода проводов. Находится так же последовательной «прозвонкой» проводов. Если у вас три вывода(со средней точкой), необходимо замерить их сопротивление между собой. Два из них должны показывать большее сопротивление, другой конец, меньшее сопротивление.Если вы выберите обмотку с большим сопротивление, то получите меньше оборотов,но больше крутящего момента. И наоборот, обмотка с меньшим сопротивлением даст больше оборотов, но меньше крутящего момента.
4. Провода термопары имеют два провода и обычно окрашены в белый цвет. В нашем случае они использоваться не будут. На рисунке неуказанны!
Теперь, после того как все провода найдены, необходимо произвольно соединить один провод от щеток с одним из проводов выбранной обмотки. Два оставшихся повода (от щеток и обмотки), подключаем в сеть 220В. Если Вы захотите изменить направление вращения ротора, Вам необходимо поменять концы соединения проводов щеток и обмотки между собой.
После того как Вы проверили работу электродвигателя от сети,теперь его необходимо подключить к плате. Для этого с обратной стороны платы,под имеющимися тремя на ней клеммами, есть буквенные обозначения «АС»»М» «Т».
«АС» – обозначает клемму, к которой подключается сетевое питание 220В. » М» – обозначает клемму, к которой подключается мотор. Теми проводами, которые выше по тексту подключались к сети. «Т» – клемма, к которой подключаются провода таходатчика.
Как лучше применить плату в вашей системе
Поскольку двигатели от стиральных машин автомат являются высоко-оборотистыми, они все-таки рассчитаны работать в этом диапазоне. Так как это связанно с его охлаждением и моментом силы на валу (крутящим моментом).Поэтому если вы планируете использовать двигатель в работе на малых оборотах с полным моментом силы (на всю мощность заявленную производителем), то вам,возможно, понадобится установить дополнительное его охлаждение (кулер). Так как обдува установленной крыльчатки ввиду низких оборотов может не хватать. Если коснувшись рукой электродвигателя,вы не можете удержать ее более 15 секунд, значит, требуется дополнительное охлаждение.
Поскольку двигатель является высоко-оборотистым,максимальная его мощность достигается при регулировке платой от 600 об/мин. Все обороты, которые будут ниже, могут иметь не максимальный момент силы. Поэтому,если в вашей системе требуются очень низкие обороты (от 1 до 600), вам необходимо применить ременную передачу из двух шкивов (например, от той же самой стиральной машины).
Таким образом, вы «Убьете трех зайцев» добьетесь очень низких оборотов, получите еще больше крутящего момента (силы на валу), атак же плавный впуск с регулировкой оборотов.
Ели вам необходимо подключить к плате одновременно два мотора, или запитать какой либо мотор на постоянном токе, то вам необходимо применить диодный мост, на выходе из платы с дальнейшим вышеизложенным подключением.
Подключение двигателя от стиральной машины автомат
Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.
Зачем он нужен
Наждак необходим для выполнения самых разных работ. Например, это может быть заточка сверл. В процессе работы сверла греются и, как следствие, затупляются. Выбрасывать их и покупать новые совсем нелогичное решение. Тем более что с наличием наждака можно заточить сверла самостоятельно. Это касается и кухонного ножа. Пожалуй, не одна домохозяйка просит своего мужа наточить нож. Обычное трение ножа об нож затруднительное занятие, тем более что такая заточка не будет долгосрочной. По этой причине иметь собственный наждак дома всегда только в плюс.
Хотя, безусловно, можно не тратить время на изготовления самодельного устройства, так как можно купить готовый наждак, все же, при наличии всех необходимых деталей, почему бы и не смастерить наждак самостоятельно?
