Электропила bosh ake 30s отзыв,разборка,замена электрокабеля

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

  1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
  2. Полностью открутите винт крепления шины и снимите крышку.
  3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
  4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
  5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
  6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
  7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.

  8. Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
  9. Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
  10. Далее, следует перевернуть редуктор и снять крышку.
  11. Сняв трубочку с насоса, извлеките бачок для масла.

  12. Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
  13. Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.

  14. Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.

  15. Все детали редуктора необходимо очистить от загрязнений.

  16. Далее, следует вынуть плунжер масляного насоса.

  17. Извлеките масляный насос из пластиковой крышки редуктора.
  18. Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
  19. Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
  20. Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
  21. Вместе с пружиной извлеките тяги.
  22. Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.

  23. Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
  24. На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.

  25. Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
  26. Снимите крышку.
  27. Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

  1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
  2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
  3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
  4. Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
  5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
  6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
  7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
  8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Таблица подбора цепей к мотопилам разных производителей

В приведенной ниже таблице собраны данные по цепям различных производителей потопил. Мы не претендуем на максимальную полноту данной таблицы, но тем не менее она поможет многим обладателям цепных пил. Если вы не найдете свою пилу в списке, то напишите нам и мы постараемся вам помочь и добавим данные в таблицу.

толщина звена и паза шины, мм

Цепь Picco Micro Mini (61 PMM3) (46 звеньев)

Цепь Picco Micro Mini (61 PMM3) (52 звеньев)

Цепь Picco Micro Mini (61 PMM3) (56 звеньев)

UC 3030A, UC 3041А, UC 3051A, DCS 3410, DSC34, DCS 4610

Цепь Picco Micro (63 PM) (46 звеньев)

UC 3530A, UC 3551A, UC 3541A, UC 3051AХ, EA 4301F, AE 3051F. EA 3202S, EA 3502S, DCS 34, DCS 4619, DCS 3410, DCS 3500

Цепь Picco Micro (63 PM) (52 звена)

UC 3551AХ, UC 4051AХ, UC 4030A, UC 4050A, DCS34, DCS 4610, DCS 3500, DCS 4300, EA 3202S, EA 3502S, EA 3501F, EA 4301F

Цепь Picco Micro (63 PM) (56 звеньев)

UC 4530AМ, UC 4551AХ, UC 4530A, UC 4550A

Цепь Picco Micro (63 PM) (62 звена)

Цепь Picco Micro (71 PM3) (42 звена)

DUC 252, BUC 250, DCS 232T, DCS 3410TH

Цепь Picco Micro (63 PM) (40 звена)

DCS 460, DCS 4630, DCS 500, DCS 5030, EA 4301F

Цепь Picco Super (63 PS) (56 звеньев)

Цепь Picco Super (63 PS) (64 звеньев)

Цепь Rapid Micro (35 RM) (72 звена)

DCS 5100P, DCS 6400, DCS 6401, DCS 7300, DCS 7301, DCS 7900, DCS 7901

Источник

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Дисковая пила «БОШ» 190

Один из наиболее популярных вариантов дисковой серии GKS. Ее конструктивными преимуществами являются:

  • удобный для пользователя конструктив;
  • внедрение элементов повышенной безопасности эксплуатации, например, алюминиевый кожух для защиты оператора;
  • усовершенствованный механизм избавления от опилок;
  • оборудование мощным двигателем;
  • функционал Constant-Electronic для управления частотой оборотов двигателя для оьеспечения доброкачественного результата рабочего процесса;
  • реализована возможность присоединения пылесоса;
  • интегрированный турбинный вентилятор для воздушной очистки рабочей зоны от опилок;
  • предусмотренная быстрая замена дискового полотна благодаря стопорению шпинделя;
  • обеспеченная защита мотора от перегрева;
  • наличие эргономичной рукоятки быстрозажимного действия для безостановочной регулировки глубины реза;
  • технология «плавный старт»;
  • блокировка запуска при управлении с 2-х сторон.

Технические характеристики:

  • Потребляемая мощность – 1,4 кВт;
  • Количество оборотов двигателя – 5,5 тыс. об./мин;
  • Диаметр дискового полотна – 0,19 м;
  • Максимальная глубина среза – 0,07 м;
  • Вес – 4200 г.

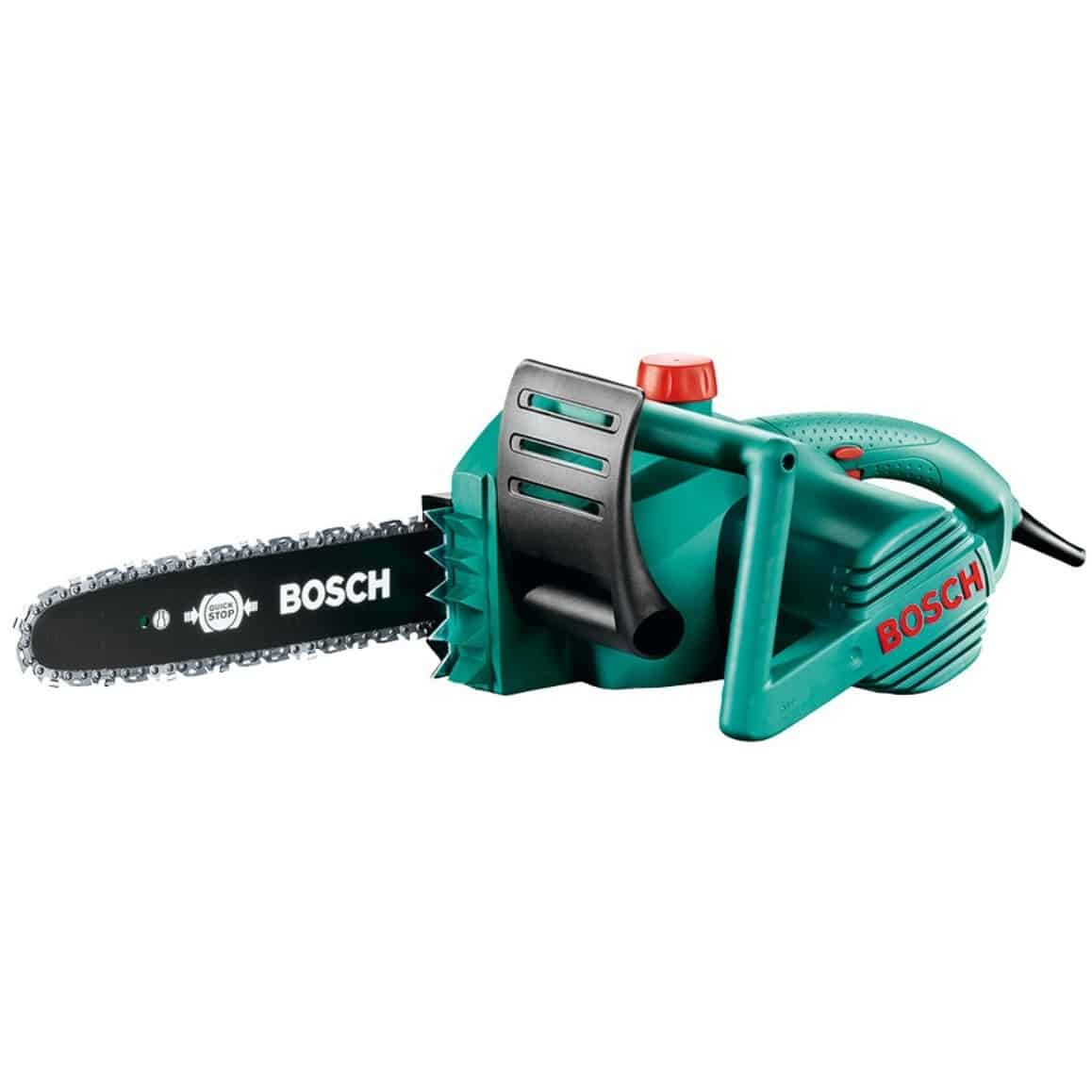

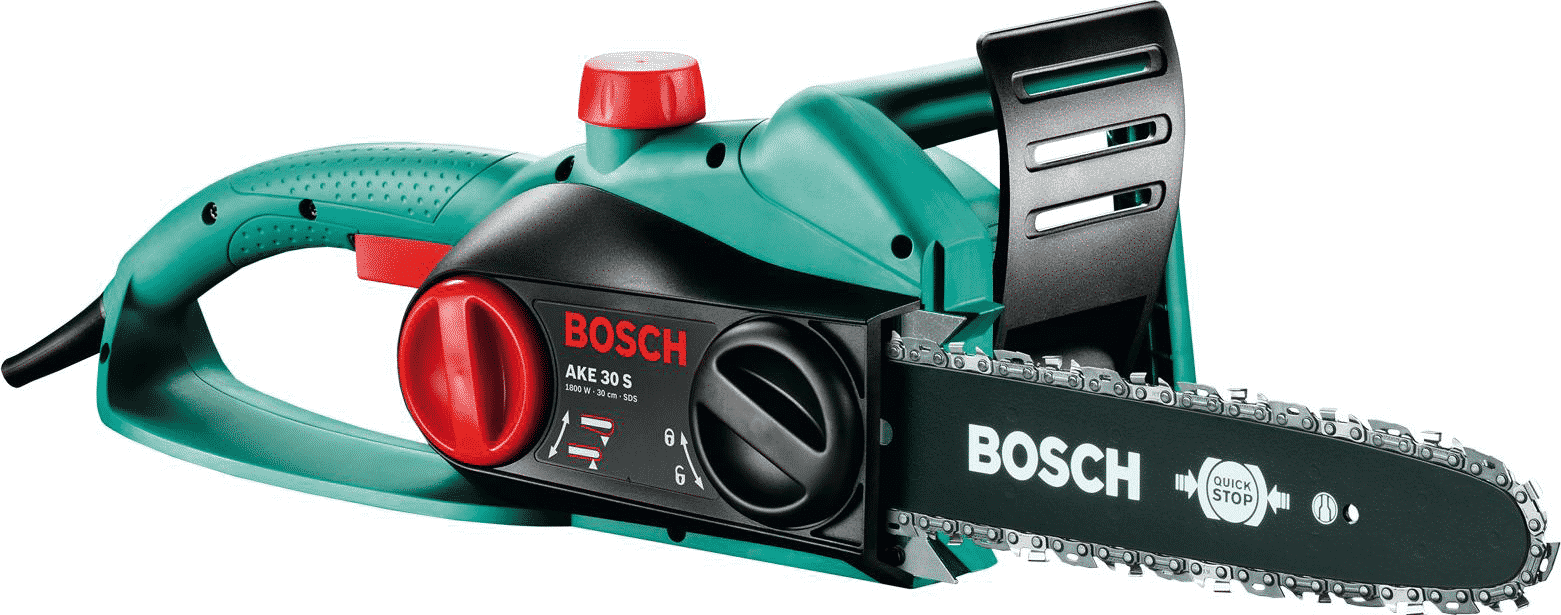

Электропила цепная «BOSCH» AKE 30 S

Невероятно удобна в эксплуатации и компактна по своим габаритам. Отлично подойдет для хозяйственно-бытовых нужд.
Механизм выдает хорошую скорость режущего полотна в 9 м/с, что по оценкам многих экспертов, является оптимальным показателем для электроинструмента такого класса.

AKE 30 S владеет такими достоинствами:

  • усовершенствованная тормозная система, позволяющая произвести остановку в доли секунды, не навредив оператору;
  • наличие улавливающего предохранителя из высокопрочной стали,
    авторегулировка смазки;
  • оснащенность корпуса индикатором для предотвращения ее внезапного исчерпания;
  • воплощение системы Bosch-SDS для безинструментальной смены как режущего полотна, так и ее натяжения;
  • простота использования и сервисного обслуживания.

Технические характеристики АКЕ 30 S:

  • Потребляемая электроэнергия – 1,8 кВт;
  • Размерность шины – 0,3 м;
  • Шаг цепи-3/8 дюйма;
  • Емкость маслоемкости – 200 г;
  • Вес – 3900 г.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

  1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
  2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
  3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
  4. Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
  5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
  6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
  7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
  8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Инструкции по производителям
