Электропила цепная штурм как собрать к работе

Правила безопасного использования цепной электропилы

Действия следует начинать с внимательного изучения инструкции по работе с электропилой. Перед включением прибора тщательно проверяют исправность проводки, кабеля, розеток. Любой обнаруженный дефект необходимо устранить.
Подключают электропилу к розетке непосредственно перед началом работы. По завершении вилку кабеля нужно отсоединить. Категорически запрещено оставлять инструмент в подключенном состоянии без присмотра (к нему может добраться ребенок).
Работать электропилой с деревом необходимо в одиночку, крепко удерживая ее двумя руками. Чтобы избежать непроизвольного выскальзывания рукоятки, следите, чтобы руки были сухими. Настоятельно рекомендуется использовать защитную одежду, очки, каску, перчатки и специальную обувь. При этом нужно обязательно стоять на устойчивом основании (никаких приставных лестниц!).
Во избежание перегрузки электродвигателя, рекомендуется регулярно подтачивать цепь. Еще одной причиной возрастания нагрузки на мотор является понижение напряжения в сети: из-за этого даже случаются короткие замыкания. Работать при нестабильной подаче электричества разрешается только инструментами со специальной термозащитой.
Во избежание травм от острой цепи при транспортировке инструмента, на нее надевают специальный кожух. Это легко сделать, используя нажатие пальцами с обеих сторон.
Для аварийного прекращения работы на рукоятке сбоку имеется специальный блокиратор. Еще один способ быстро остановить вращение цепи – надавить на защитную планку.
Смена рабочей позиции проводится с обязательным выключением двигателя. При переноске пилы шина с цепью направляется назад: при этом глушитель должен оказаться на обратной стороне.

Как работать с сабельной электропилой?

Сабельная пила отличается от цепной электропилы более обширной областью применения. Многие потенциальные покупатели задаются вопросом, что можно пилить сабельной электропилой? Она, в свою очередь, считается хорошим помощником в ремонтных и строительных работах. Ей можно пилить металл и газоблоки, выполнять работы по дереву в саду, заготавливать дрова и пилить сухие ветки. Его большая популярность пришла благодаря скорости работы и универсальности.

Сабельная пила Bosch GSA 1300 PCE в работе

Так, на видео вы увидите, что и как правильно пилить сабельной пилой:

Основным достоинством сабельных пил является также то, что они практически не выделяют искр. Именно по этой причине и благодаря отсутствию выхлопов от электрического двигателя, сабельные пилы можно использовать в закрытом помещении.

Обращайте внимание на то, как вы держите пилу. Пилить вы должны строго по ровной линии, не изменяя направления распиловки во время работы

Особенно часто такое встречается при пилке труб с большим диаметром. В результате неправильного направления пилы во время резки вы можете изогнуть оснастку, она начнет соприкасаться с материалом, провоцирую дополнительную вибрацию.

Особенности эксплуатации и обслуживания

Главное условие долгой жизни и качественной работы цепной электропилы – хорошо заточенная и натянутая цепь. Если прибавить к нему требование о постоянной смазке пильной шины, то перечень правил эксплуатации будет полным. Поскольку время подтяжки цепи совпадает с моментом, когда пилу нужно отключить для остывания, оно не вносит дискомфорта в работу.

Лучшим индикатором остроты пильных зубьев служат опилки. Пока они крупные, можно не переживать о заточке. Как только их размер уменьшится, нужно выключить инструмент, снять цепь и отнести ее на заточку. Работать тупой цепью не только физически трудно, но и вредно для мотора, который быстро теряет свой ресурс.

По поводу эксплуатации цепи, мастера дают такой совет: для работы нужно иметь две пильные цепи, периодически меняя их для равномерного износа ведущей звездочки. Когда ее зубья сработаются и пильные цепи начинают проскакивать, приобретают новый комплект.

После установки новой цепи пиле дают поработать 2-3 минуты, после чего проверяют натяжение. Для этого цепь берут двумя пальцами посередине и тянут вверх. Если она выходит из «ручейка» шины не более, чем на 3-4 мм, то натяжка нормальная.

Проверка натяжения цепи

Как устроена цепная электрическая пила

Для ведения хозяйства, обрубке деревьев и уходом за прилегающей территорией к хозяйству понадобиться соответствующий инструмент. Электропила цепная справиться с поставленными задачами в миг, не требует особого технического обслуживания, достаточно мобильна. Основным принципом действия является преобразование электрического тока в механическую энергию, за счет чего вращается цепь. Главные узлы в электропиле:

Электродвигатель, располагаемый в корпусе.
Направляющие шины для поддержания режущего элемента на месте.
Цепь распилочная.
Масляный насос для охлаждения и смазки цепи.

Устройство цепной электропилы

Ручные модели цепных пил первых моделей впускались в громоздком корпусе, благодаря бензиновому двигателю, располагаемому в корпусе агрегата. Они требовали частого технического обслуживания, т.к. двигатель работал на предельных нагрузках без сопутствующего охлаждения. Мобильные цепные электропилы позволили избежать проблем с питанием, задымленностью выхлопными газами, что позволяет работать при непроветриваемом пространстве.

Пробка масляного бачка

Масло заливочное отверстие находится в корпусе, закрывается пробкой. Средний объем емкости примерно 150 мл, который позволяет при зависимости от скорости, работать не менее 2-х часов. При работах электрической пилой следует контролировать уровень масла в системе, иначе возможно испортить двигатель и режущий элемент.

Подача масла на пильную цепь

Масло поступает к шине путем перекачки специальным насосом. Большинство современных моделей оборудуются системой интенсивной смазки, которая регулирует подачу масла, в зависимости от нагрузок на полотно.

Электромотор

Основной функцией электродвигателя является создание вращательных движений, которые передаются на полотно. Передача усилия происходит прямым приводом или коническим редуктором для работ на повышенных оборотах. Последние модели оснащены системой сцепления центробежного типа, что автоматически останавливает двигатель на критических нагрузках. Надежная и долговечная служба инструмента достигается за счет наличия системы смазки подвижных частей.

Цепь и шина

Цепь выполняет распил материалов, подвергается постоянным нагрузкам. Оснащена режущими кромками, располагается к направляющей шине. Благодаря большей ширине цепи, постоянного подхода масла, исключается заклинивание.

Как менять шестерню электропилы?

https://youtube.com/watch?v=1r-yDdJgJ_U

Если вы решили самостоятельно выполнить замену шестеренки пластиковой для электропилы, ознакомьтесь с представленной ниже видеозаписью. Чтобы снять элемент, потребуется выполнить следующие, несложные, манипуляции:

Снимаем штопорное кольцо приводной звездочки, которая приводит цепь в движение. Для этого используем отвертку. Демонтируется звездочка, шайба и пружина.
Откручиваем все наружные шурупы, для того чтобы попасть внутрь корпуса.
Демонтируется упорная пластина.
Снимаем ручку, придерживая при этом кожух.
Откручиваем винты, расположенные возле тормозной крышки.
Открываем механическую часть корпуса, при этом нам уже видна ведущая шестерня электропилы.
После этого откручиваем винты, которые держат тормозной механизм, чтобы снять штифт.
Убираем якорь для электропилы и шестеренку, прижатую гайкой.
Ведущая шестерня электропилы вынимается достаточно легко, для этого достаточно просто потянуть на себя.

Пластиковая шестерня для электропилы может иметь счесанные зубья, из-за которых и происходят проскакивания механизма. Чтобы снять поврежденный механизм с вала, потребуется использовать ключи соответствующего размера. Снимается подшипник и поврежденная деталь. После этого новая шестерня на электропилу одевается на вал, при помощи вкручивающих движений. Если вам необходим новый якорь к электропиле ручной, пластиковые или металлические шестеренки, при их выборе обязательно учитывайте технические характеристики и особенности оборудования. Не забывайте, что не все шестерни для электропил и прочие составляющие являются универсальными.

Похожие публикации

Изготовление розетки плавного пуска

Самое главное требование для такой розетки – это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте – в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент – получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

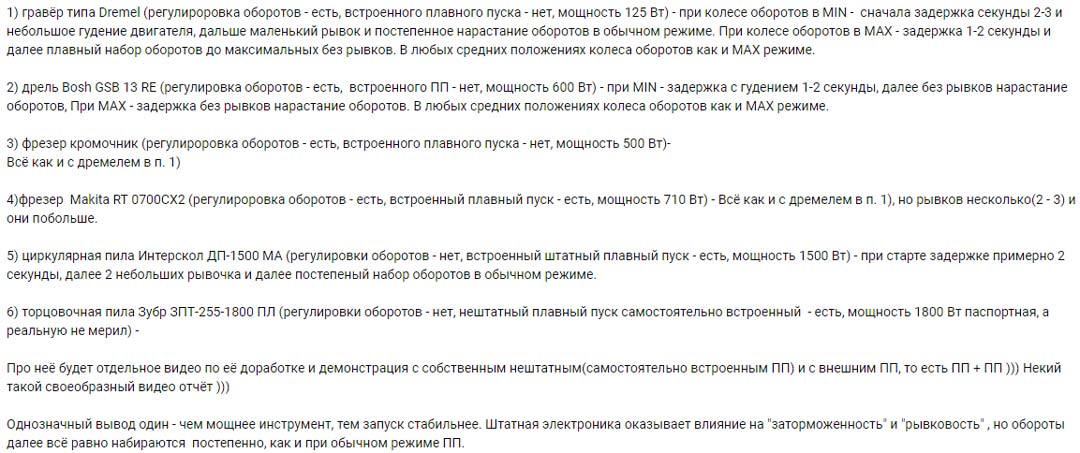

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.

Особенности модели Sturm CC9916

Электропила цепная Sturm CC9916 станет отличным помощником для выполнения производственных и хозяйственных задач. С ее помощью вы сможете выполнять заготовку дров, распил древесины и уход за садом – обрезание веток и прочего. Среди преимуществ пилы электрической CC 9916 Sturm можно выделить следующее:

Мощность двигателя, расположенного поперечно, составляет 1600 Вт, при этом вес конструкции всего 2,9 килограмма.
Эргономичный дизайн обеспечивает не только мобильность, но и предотвратит усталость оператора в течение длительного периода. Рукоятка имеет удобный хват даже в толстых перчатках.
Смазка цепи происходит автоматически.
Внутри основной рукояти электропилы цепной Штурм есть крючок для фиксации шнура питания.
Вы можете не переживать о случайном включении, поскольку есть предохранительная кнопка.
Руки защищены от травм при помощи специального кожуха.

Компактная пила электрическая CС 9916 Sturm станет идеальным дополнением для домашней мастерской. Работу можно осуществлять даже одной рукой. Рабочее полотно составляет тридцать сантиметров.

Обычная цепь на пиле БЕЗ МАСЛА? Sturm СС9916 VS OREGON Multi Cut! Не боится грязи, а если без масла?

1109

00:15:18

11.12.2020

#докасибири #орегон #MultiCut #пилятземлю #лесоруб #валка #масла #лесозаготовка #лес #пилы #пилитбезмасла #STURM #штурм #цепнаяпила #тест #обзор #докатест #электроинструмент
Здравствуйте!
Данное видео имеет развлекательный и познавательный контент, а именно я хочу рассказать аудитории возможно ли без масла использовать другие цепи на пиле STURM с полотном, разработанным специально для работы без поз подачи смазки.
Так вот видим три результата:
Первая цепь была разработана для пиления без смазки на наш взгляд показала себя лучше других испытуемых образцов по показателям температуры, которые были не совсем корректны для зрителя, но мне нет смысла обманывать, и по моим тактильным ощущениям все-таки это была самая холодная цепь;
Вторая же цепь была не предназначена для работы без масла, имела хромовое покрытие, самую низкую стоимость, не самый мягкий рез, среди представленных образцов и именно она нагрелась больше всех (возможно нужно было переточить цепь или ослабить до состояния двух её соперников), но уже все задокументировано и только пере тест сможет исправить данное положение в турнирной таблице;
А вот чего мы только не думали о третьем участники до начала, так называемых, соревнований… Начну с того, мне хотелось поставить дорогую проверенную цепь да еще не боится грязи на пилу без масла и чтоб всё получилось в плане не перегревания обоих (сказка для бытового уровня), так как именно в бытовых условиях на цепь льют что только может прийти в голову потребителя лишь бы не встало все колом и пилят они известно всякий хлам с собственного двора на дрова, а третий показатель не сильно отличился от первых двух и попал ровно по средине между вышеупомянутыми.
Тест проводился с целью определить можно ли пилить данной пилой при наличии специального полотна другими цепями, но без подачи смазки на цепь и результат виден в холодное время года не страдает как полотно, так и цепь при применении в бытовых условиях, все три образца имели примерно одинаковую температуру и полотно можно после реза держать рукой (оно холодное). Вывод само собой напрашивается что если с умом подойти к данному вопросу, то можно приобретать любую цепь хоть самую дешевую хоть ту какая душе угодна пилить все равно будет возможно, а значит сама пила не становится специфической и потребитель в любом магазине кроме булочных сможет купить цепь поставить и не искать специальной для завершения начатой работы даже в глухой деревне

Что соответственно привлечет внимание потребителя и не отпугнет при покупки мыслью: «где брать цепи?» – так как они думают, масло то уж точно смогут какое-нибудь найти!
???? все что вас заинтересовало спрашивайте в нашей группе
???? страничка в ИНСТЕ!
dokasibiri????mail.ru электронная почта магазина!
+7(383-45) 29-885 телефон магазина!

Тест с приключением аккумуляторной цепной пилы Sturm CC9920CLM

1771

00:18:45

30.01.2022

Аккумуляторная цепная пила Sturm CC9920CLM ???? Суровый тест в реальных условиях!
На сколько хватит заряда 4 х амперного аккумулятора? Достаточно ли у маленькой аккумуляторной пилы мощности? Какой максимальный диаметр веток или бревна распилит? Что внутри пилы? Ответы на все эти вопросы в видео!

Все цепные электропилы в магазине ТакиДа: ????
Все бензопилы: ????

0:00 Неожиданное начало теста
6:30 Обзор комплектации и особенностей пилы
9:23 Распил под нагрузкой
10:38 Максимальный диаметр распила
13:51 Количество резов на батарее 4 Ач
17:45 Что внутри пилы Sturm CC9920CLM
#АккумуляторнаяПила #Sturm #ТакиДа

Сравнение электрической и бензиновой цепной пилы

Каждый из вариантов цепных пил имеет свои преимущества и недостатки:

Бензиновая электропила имеет большую автономность, поскольку ей не нужен кабель.
Цепная электропила значительно легче в обращении, чем бензиновая. Двигатель бензиновой пилы требует определенных навыков и приемов, а в случае с электрическим питанием все гораздо проще.
Электропила, в отличие от бензиновой, не выделяет выхлопных газов. Это не только повышает ее безопасность, но и делает ее пригодной для работы в помещении. А вот бензиновую пилу в замкнутом пространстве лучше не использовать.
Использование бензиновой пилы подразумевает покупку топлива, которое сразу значительно увеличивает стоимость эксплуатации. Кроме того, и начальная цена у бензиновых пил значительно выше, чем у электрических.
Электрическая цепная пила легче бензиновой и производит гораздо меньше шума.

Как работать с сабельной пилой?

Сабельная пила не нашла широкого распространения среди отечественных потребителей. По строению и принципу работы она больше всего похожа на ножовку. Только вместо человеческой силы, работает электродвигатель. Пользоваться таким инструментом легко, потому как эргономическая рукоять хорошо ложиться в руку.

Идеально подходит для работы в саду, где требуется спилить несколько веток. Благодаря тонкой рабочей поверхности, пила не отрежет лишнего. Преимущество сабельной пилы в том, что ней можно пилить не только древесину, но и камень, керамические материалы, газоблок, стекло, пластик и т.д.

Пила сабельная Ставр ПС-850

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу

Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
При снижении мощности инструмент следует осмотреть на износ щеток.
При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.

Правила выбора

Выбор цепной электропилы зависит от предполагаемых условий использования

В первую очередь нужно обращать внимание на мощность. Чем мощнее оборудование, тем оно надежнее, но дороже и тяжелее. Расположение двигателя в цепной электропиле

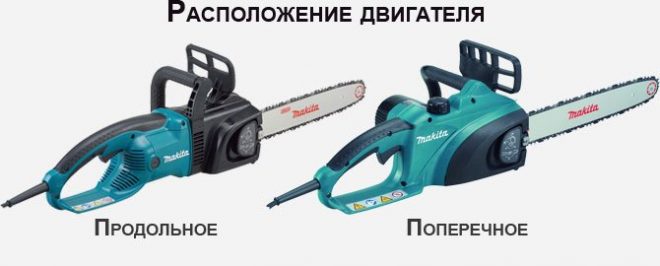

Расположение двигателя в цепной электропиле

При перепадах напряжения, например, вдалеке от большого города, цепная электропила будет работать на пределе и перегреваться. Нужно использовать стабилизатор или покупать инструмент мощностью выше 2 кВт. Чем больше длина шины, тем толще бревно осилит инструмент. Для домашнего применения подходят модели с полотном 30–40 см.

Стоит учитывать и то, как расположен мотор в корпусе. Если инструмент узкий, то двигатель установлен вдоль оси. Такая цепная электропила хорошо сбалансирована и служит в два раза дольше, чем инструмент с поперечным расположением мотора

Зато инструментом второго типа удобно пилить дерево сверху вниз, что важно при стропильных работах и заготовке дров

Инструкция по эксплуатации

Эксплуатационное руководство прилагается к каждой электропиле и носит ознакомительный характер. Для удобства пользователя, информация разделена на следующие разделы:

Устройство электрической пилы, деталировка.
Технические данные электропилы “Калибр” ЭПЦ 1500 14.
Безопасность при работе.
Приемы работы.
Подготовка к эксплуатации, процедура запуска.
Техническое обслуживание цепной пилы.
Характерные неисправности и их причины.

Требования безопасности

Обеспечить необходимые условия рабочего места.
Работать в спецодежде, использовать защитные очки, перчатки, наушники.
Проверить состояние кабеля, вилки и розетки.
Проверить сетевое напряжение.
Убедиться в исправности инструмента, не работать с неисправной электропилой.
Периодически проверять натяжку цепи.
Следить за наполненностью масляного бачка, своевременно доливать масло.
При проведении каких-либо ремонтных или отладочных работ отсоединять электропилу “Калибр” от электросети.

Подготовка электропилы “Калибр” ЭПЦ 1500 14 к работе

проверить сетевой шнур, вилку, розетку, напряжение в электросети;
заправить электропилу смазочным маслом;
надеть и натянуть оснастку (шина, цепь);
подсоединить электроинструмент к сети;
запустить цепную пилу нажатием на кнопку;
проверить подачу смазки на цепь;
проверить работоспособность тормозной системы.

Электропила цепная “Калибр” ЭПЦ 1500 14, техобслуживание

Очистка цепной электрической пилы от опилок, масляных пятен и других загрязнений (корпус, звездочка, вентиляционные отверстия, маслопроводящие канальцы).
Заточка цепи.
Замена оснастки.
Отладочные работы (тормоз, подача масла и т. д.).
Замена щеток.
Доливка масла для цепи.

Характеристика пилы

Характеристиками данного механизма следующие:

Мощность устройства или емкость аккумулятора. Это самые значимые параметры. От уровня мощности механизма напрямую зависят его возможности и время исполнения всех работ. Если мощность составляет до 800 Вт, то назвать этот инструмент можно только садовым, но никак не универсальным. Время автономной работы устройства зависит от емкости аккумулятора. Можно сделать только один вывод — чем больше мощность и емкость аккумулятора пилы, тем шире список потенциальных возможностей.
Частота вращения, или поступательных движений за 60 сек. Чем выше уровень данной характеристики, тем более твердый материал сможет осилить этот инструмент. От этого показателя зависит затраченное на распиливание время. Во время покупки товара стоит найти инструмент с возможной регулировкой частоты хода ручного и электрического типа. Это будет полезным в некоторых ситуациях. При отсутствии такой функции, то есть аппарат работает на полную мощность всегда, это может сказаться на качестве резьбы и на самом обрабатываемом материале.
Маятниковая система. Эта система может повлиять на показатель скорости в работе и сохранить целостность полотна для сабельной пилы. При отсутствии такого рода системы при распиливании древесины можно быть уверенным, что усилий придется приложить столько же, сколько необходимо при работах с ручной ножовкой. Но если появится потребность в точности реза, то лучше покупать инструмент с регулируемой частотой маятникового колебания. Его цена может превысить ожидания, но такая покупка в любом варианте станет выигрышной.
Удобное использование. В этом любой фактор становится важным: как качественная система антивибрации, так и индикатор уровня заряда аккумуляторной батареи. Если в списке характеристик нет системы антивибрации, то не рекомендуется покупать такую продукцию. Комфортной работы и точного распиливания с таким инструментом достигнуть не удастся. Безинструментная замена пилки — это также является необходимая функция. Она, помимо удобства в работе, позволяет обеспечить быстрое прохождение всех производимых действий.

Эргономика устройства — та характеристика, которую следует проверять каждому перед покупкой. Необходимо подержать инструмент в своих руках.

Уроки работы с цепной пилой: топ 10 бесплатных видео с пошаговыми инструкциями

Цепная пила давно стала незаменимой для профессионалов и в домашнем хозяйстве. Сейчас популярность набирают электрические модели – они экологичны, меньше весят, нетребовательны в уходе, малошумны, безопасны в закрытых помещениях, то есть идеальны для хозяйственного использования. Бензиновые мощнее, не требуют частых перерывов для остывания двигателя, незаменимы при нахождении вдали от электросетей – оптимальный вариант для вальщиков леса, арбористов. Оба требуют определенных навыков, обеспечивающих продуктивность, безопасность, длительный срок службы инструмента.

Ознакомиться с правилами пользования цепной пилой помогут бесплатные видео уроки из подборки в статье.

Разборка электропилы для устранения поломок

Это, пожалуй, самый ответственный момент в ремонте цепной электрической пилы. Идеально, если в инструкции по эксплуатации имеется раздел, в котором наглядно описана вся конструкция пилы с детальным описанием всех ее элементов. В крайнем случае можно покопаться в сети и найти материалы для сервисных центров, со схемами и пошаговыми этапами разборки, ремонта, сборки и регулировки инструмента. Но если таковой инструкции нет, большинство цепных пил разбираются в следующем порядке:

инструмент отключается от сети;
снимается защитная крышка узла крепления цепи
снимается шина и пильная цепь;
отвинчиваются винты крепления корпуса электродвигателя и редуктора;
снимается ручка с кнопкой включения;
делается разъем редуктора и двигателя;
отвинчиваются винты рукоятки и снимается боковина корпуса двигателя;
отвинчиваются винты крепления крышки корпуса редуктора;
после снятия крышки отделяется масляный бачок и отсоединяется трубка подачи масла в насос;
снимается масляный насос;
снимаются шестерни редуктора.

При разборке многое зависит от расположения двигателя пилы – предложенная схема больше подойдет для ремонта электропилы с продольным расположением двигателя. Для цепных пил с поперечным расположением двигателя схема разборки примерно такая же за исключением того, что рукоятка снимается до того, как будет отделен двигатель от редуктора.

Проблемы при распиловке бревен и их устранение

Иногда оператор сталкивается с некоторыми трудностями во время работы электропилой. Основной вопрос, который мучает владельцев пильного оборудования на электрическом приводе — почему пила пилит плохо или не пилит вообще? Очень часто производитель в конце инструкции указывает список наиболее частых поломок. Таким образом, вы самостоятельно можете провести обслуживание пилы и постараться устранить неполадки.

Также операторы часто задаются вопросом, почему пила пилит криво. Как правило, на форумах можно узнать примерные причины таких явлений. Чаще всего, если пила пилит в бок, это говорит о затуплении звеньев цепи. Часто бывает такое, что цепь затупляется неравномерно. Попробуйте заточить рабочую цепь и продолжить работу. В 90% случаев это решает сложившуюся ситуацию.
