Эжектор для насосной станции: принцип работы, виды, как сделать своими руками

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

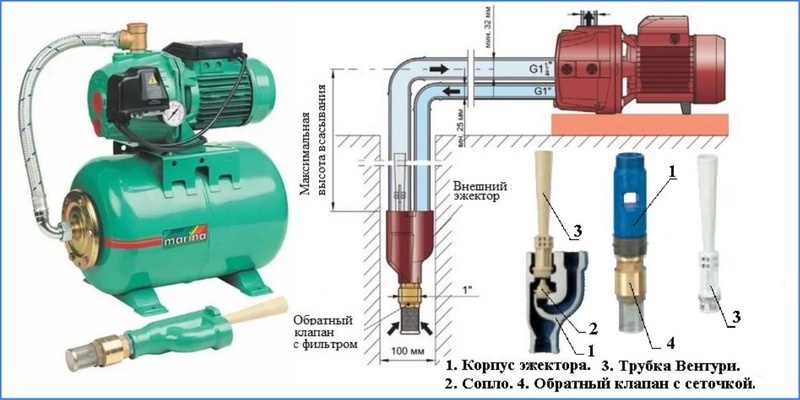

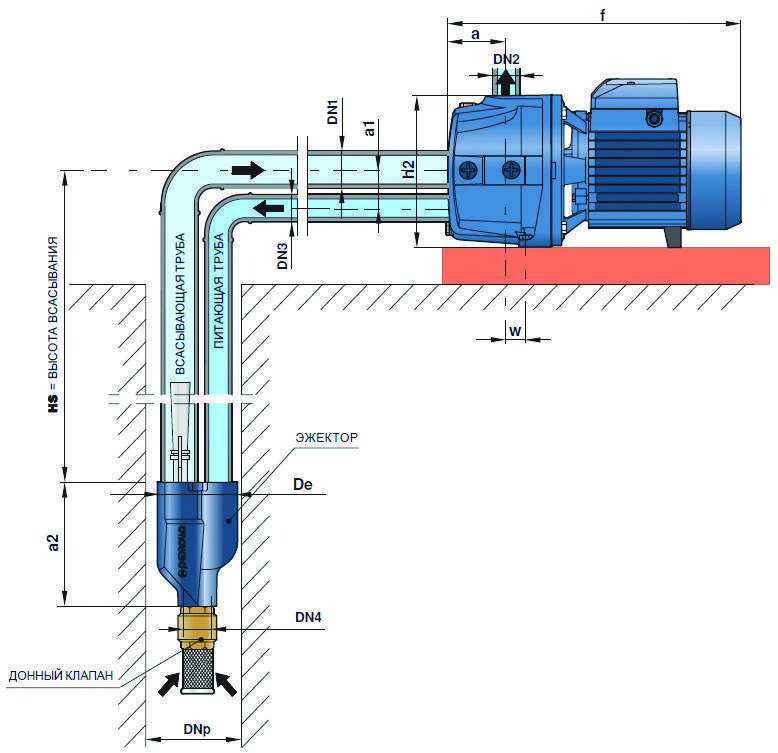

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Самостоятельное изготовление эжектора

Стоимость эжектора достаточно высока, к тому же они не всегда есть в продаже. Не сложно изготовить эжектор для насосной станции своими руками.

Рассмотрим пошаговую инструкцию самостоятельного изготовления обычного эжектора, способного облегчить подъем воды из скважин глубиной до 10 м, и применяющегося для забора воды с большей глубины.

Сделать эжектор — не сложная задача!

Потребуются следующие материалы и инструменты:

Тройник пол дюйма с внутренней резьбой — основная деталь;
Штуцер пол дюйма с отводом на 12 мм или три четверти на 8-10 мм, его будем вставлять внутрь тройника. Служит в качестве проводника воды под большим давлением. Для удлинения штуцера можно использовать трубку из хлорвинила такого же диаметра, как штуцер;
Переходник 20х25 мм с необходимыми углами для дальнейшего крепления на трубу или три четверти с наружной резьбой с одного конца, на другом конце — с резьбой под металлопластиковую трубу диаметром 16 мм;
Фитинги;
Уголки 90 градусов для металлопластиковых труб:

¾ с наружной резьбой х ½ с внутренней резьбой;
¾ с наружной резьбой х 26 мм с внутренней резьбой под металлопластиковую трубу;
½ с наружной резьбой х 16 мм с внутренней резьбой под металлопластиковую трубу;

Болгарка, ключи сантехнические, разводной ключ, наждачка;
Муфта диаметром на три четверти (или клупп, лерка) для выправления резьбы на штуцере;
Тиски, но можно обойтись и без них.

При глубине скважины, превышающей 10 м потребуется установка эжектора более сложной конструкции, использующегося в насосах мощностью более 1кВт.

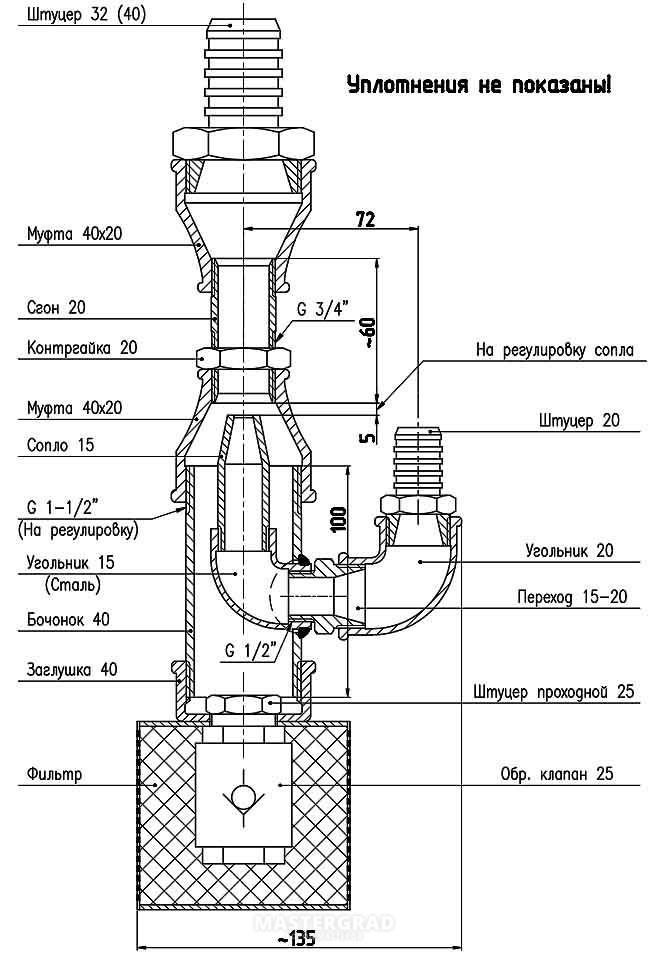

Схема элементов самодельного эжектора

Для изготовления такого эжектора потребуются следующие детали:

резьбовой сгон диаметром пол дюйма;
десятимиллиметровое сопло;
тройник Е40;
контргайки полдюйма и на три четверти;
обратный клапан с фильтром грубой очистки;
заглушки с отверстиями и резьбой под сгоны;
сгон пол дюйма и три четверти;
отвод на 90 градусов пол дюйма;
сопло или сжатая медная трубка с продольными отверстиями и запаянными швами.

В первую очередь необходимо сточить шестигранник штуцера до придания ему формы конуса. Внешний диаметр резьбы штуцера должен быть на 2-3 мм больше, чем нижнее основание получившегося конуса. По длине резьба должна составлять четыре витка. Лишнюю длину срезаем.

Затем нужно выровнять резьбу, которая нарушится при обтачивании детали. Нарезаем резьбу длиннее, чтобы она заходила на конус и можно было в дальнейшем ввинтить ее с любого края в муфту или тройник.

Внутрь тройника до упора ввинчиваем штуцер. Он должен входить на 2 мм вверх в отвод тройника с боку.

На внутренней резьбе тройника должно остаться четыре витка и более для крепления на них отвода. Если витков осталось меньше, стачиваем на штуцере резьбу до достижения нужных параметров. Если резьба получилась короткая, можно добавить до требуемого размера хлорвиниловой трубочкой. Штуцер не должен выступать из тройника более, чем на 3 мм.

Самостоятельное изготовление эжектора

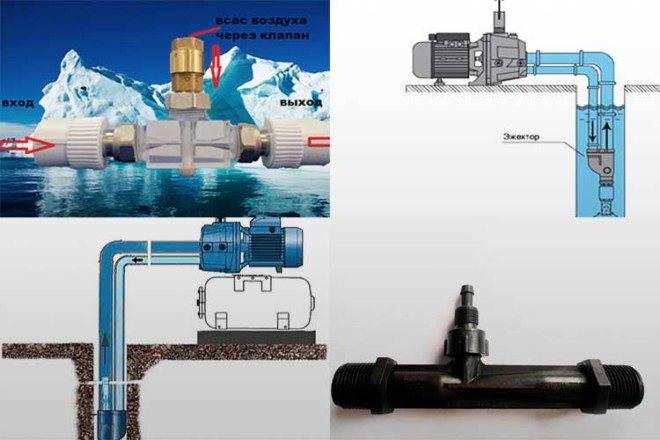

Для того чтобы сделать воздушный эжектор своими руками, необходимо приобрести следующий комплект деталей, состоящих из фитингов и элементов сопряжения:

тройник – основа конструируемого воздушного эжектора;
штуцер – проводник большого напора воды в устройстве;
муфты и отводы – эти элементы используют при самостоятельной сборке эжекторного аппарата.

Схема подключения эжектора в линию работы насосной станции

Для того чтобы собрать из деталей эжектор для насосной станции своими руками, необходимо выполнить следующие действия:

сначала, следует взять тройник, торцы которого используются при резьбовом монтаже. В таком случае резьба на его торцах должна быть внутренней;
далее, на нижнюю часть тройника следует установить штуцер. В таком случае штуцер следует прикрепить к тройнику таким образом, чтобы маленький патрубок оказался внутри насосного аппарата. В таком случае патрубок не должен появиться на торце, который находится на противоположной стороне тройника.

Таким же образом короткий штуцер увеличивают с помощью применения трубки из полимеров. Расстояние между торцами тройника и штуцера должно быть равно 2-3 мм.;

затем, сверху тройника — над штуцером, следует установить переходник. Причём 1 торец переходника должен быть сделан под наружную резьбу (его надо установить на основу насосного аппарата), а второй – установлен в качестве обжимного отвода (фитинга) под трубопровод из металлопластика, по которой течёт вода из скважины;
снизу тройника с установленным штуцером устанавливают 2-й обжимный отвод, на который необходимо надеть и закрепить гайками трубопровод линии рециркуляции. В связи этим, перед установкой устройства нужно предварительно обточить до 3-4 ниток резьбы нижнюю часть штуцера;
по завершении сборки самодельного насосного аппарата, в ответвление сбоку следует вкрутить второй уголок, на конце которого установлен цанговый зажим для установки водопровода.

Соединение с помощью резьбы делают на уплотнителях из полимеров — фторопластового уплотнительного материала (ФУМ).

После завершения сборки самодельного эжекторного насоса его подключают к самой станции.

Если самодельный эжектор установить снаружи колодца – то в итоге получится станция с встроенным эжекционным устройством.

Если устройство эжектора установить в шахту, в которой оно покрыто водой, то получится станция с внешним эжекционным устройством.

https://youtube.com/watch?v=x4zICtMBRFY

ПОСМОТРЕТЬ ВИДЕО

При установке такого самодельного аппарата к тройнику следует одновременно подключить 3 трубы:

1-ю – к торцу, который расположен сбоку тройника. Трубу опускают до дна, а на её торце устанавливают фильтр с сеткой. По такой трубе начинает течь маленький напор воды;
2-ю — к торцу, который расположен снизу тройника. Её подключают к линии напора, которая выходит из станции. В итоге скорость потока воды в эжекторном насосе начинает увеличиваться;
3-ю – к торцу, который находится сверху тройника. Её выводят на поверхность и присоединить к патрубку, который всасывает воду. По такой трубе вода потечёт с ещё большим напором.

В итоге первая труба окажется под водой, а вторая и третья — на поверхности водяной жидкости.

Цена эжектора для насосной станции колеблется в пределах 16-18 000 р. и зависит от его технических характеристик.

Конструкция эжектора (вариант 1)

Самый несложный эжектор возможно собрать на базе штуцера и тройника – эти подробности буду делать функцию трубки Вентури в весьма упрощенном варианте. Фасонные элементы для эжектора смогут использоваться из разного материала (металл, пластик). В этом случае конструкция эжектора собрана из цанговых фитингов и латунного тройника для металлопластиковых труб.

Диаметр фасонных элементов для конструкции эжектора принимается в зависимости от производительности насосной станции и диаметра всасывающего и рециркуляционного трубопровода, диаметр всасывающего трубопровода не может быть меньше 25 мм. В нашей конструкции будет использован тройник диаметром 20 мм с подключением к нему всасывающего трубопровода 26 мм и рециркуляционного 12,5 мм.

Тройник ?» мм.
Штуцер ?» мм и с отводом 12 мм.
Переходник 20?25 мм.
Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?16 мм.
Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?26 мм.
Угол 90? (наружный/внутренний) ?»??».

Трудность в данной конструкции может составить штуцер, его придется мало доработать, в частности обточить шестигранник до конусообразного состояния.

Нижнее основание появившегося конуса должно иметь диаметр на пара миллиметров меньше, чем внешний диаметр резьбы штуцера, кроме этого необходимо укоротить его резьбу, дабы осталось максимум четыре витка. Посредством плашки необходимо прогнать резьбу и нарезать еще пара витков на взятом конусе.

Сейчас возможно собрать эжектор. Для этого штуцер (2) вкручиваем узкой частью вовнутрь тройника (1) так, дабы штуцер заходил на 1–2 мм за верхний край бокового отвода тройника, и дабы оставалось как минимум несколько витков на внутренней резьбе тройника, чтобы возможно было вкрутить отвод (6). В случае если оставшейся свободной резьбы тройника будет не хватать, необходимо будет еще сточить резьбы штуцера, при дефицита длины штуцера на него возможно надеть кусочек трубочки. К отводу (5) через которого будет происходить всасывание воды, необходимо присоединить в обязательном порядке обратный клапан, дабы при запуске системы вода не выливалась из всасывающего и рециркуляционного водопровода, в противном случае система не запустится. Кроме этого необходимо уплотнить все резьбовые соединения посредством любого герметика.

Таковой эжектор не будет иметь большого коэффициента эжекции из-за несовершенства конструкции трубки Вентури, исходя из этого его возможно использовать для подъема воды с глубины не более десяти метров.

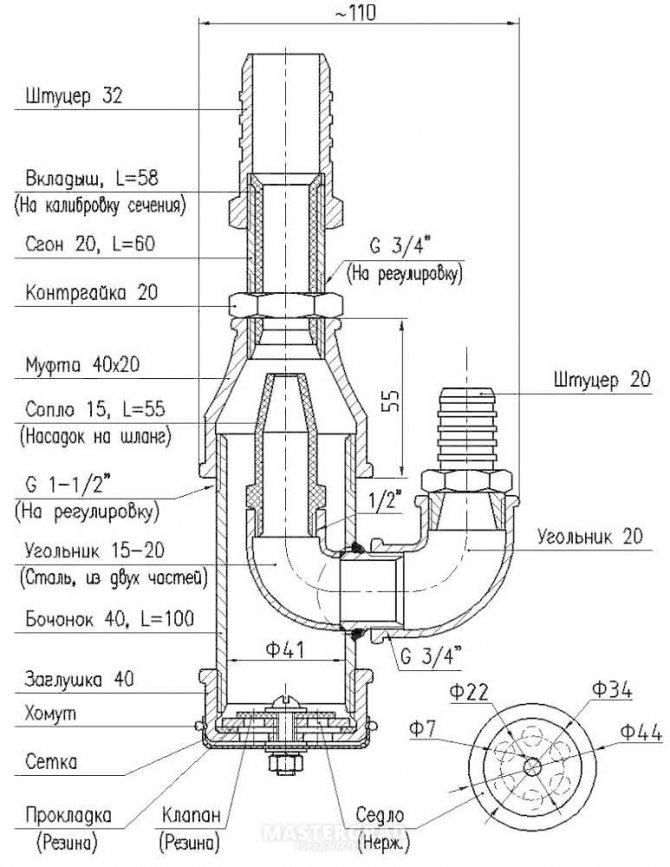

Имеется еще вариант, как сделать эжектор, такая конструкция более действенная в виду более идеальной трубки Вентури, она более сложная в изготовлении, но коэффициент эжекции будет выше, чем в прошлой модели.

Тройник ? 40 мм.
Отвод 90? 1/2″ мм.
Сгон 1/2″ мм.
Сгон 3/4″ мм.
Контргайка 1/2″ мм.
Контргайка 3/4″ мм.
Заглушка.
Обратный клапан.
Штуцер 1/2″ мм.
Штуцер 3/4″ мм.
Сопло 10 мм.
Резьбовой сгон 1/2″ мм.

Делается таковой эжектор из металлических фасонных частей. В качестве сопла (11) возможно применять бронзовую трубку, сделать в ней продольные разрезы, сжать, а швы запаять. В заглушках (7) необходимо сделать отверстия подходящего диаметра и нарезать резьбу, дабы вкрутить сгоны (3 и 4) и зафиксировать контргайками. Сопло необходимо будет зафиксировать в сгоне посредством пайки.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1. Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2. Выбор варианта подключения

Зависит от глубины колодца или скважины:

глубина до 10 м позволит выбрать однотрубное подключение станции;
глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3. Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины. Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4. Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы. Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5. Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной. После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6. Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7. Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.
