Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Виды откатных ворот

Гаражи имеют разное местоположение и конструкцию, поэтому в определенных случаях ворота приходится приспосабливать к особенностям постройки

Поэтому следует обратить внимание на тот вариант, который подходит для определенного гаража:

  • Подвесные. Такие конструкции часто устанавливают на въездах на территорию промышленных предприятий. Их механизм работает довольно просто – в верхней части установлено профиль, по которому перемещаются роликовые опоры. Рельсу делают прочной, чтобы она могла выдержать массу конструкции.
  • Рельсовые. Верхняя балка в таких изделиях не применяется. Высоту таких ворот выбирают в зависимости от предполагаемой нагрузки на фундамент. Обычно используют всего 3 ролика. Два их них располагаются на створке. Третий способствует фиксации верхней части, чтобы она не смещалась в сторону.
  • Консольные. Такие конструкции представляют большой интерес для владельцев гаражей, поскольку не имеют ограничений по габаритам транспорта. Для таких ворот устраивают отдельное основание. Сама створка не касается линии проема, она практически удерживается в воздухе.

Раму разных ворот собирают одинаково, однако роликовые опоры отличаются.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

  • опорный столб;
  • ответный столб;
  • фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

  • В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
  • Нельзя повредить машину при случайном открытии.
  • Проем не ограничен по высоте.
  • Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
  • Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
  • Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Плюсы и минусы подъемно-поворотной конструкции

Чтобы обеспечить продолжительную сохранность автотранспортного средства, его следует оставлять в таком месте, которое защищено от воздействия непогоды. Поскольку это влияние нельзя назвать самым опасным, то от угона автомобиля могут защитить только надежные ворота. Подъемно-поворотная конструкция способна отлично справляться с этими задачами. Вместе с тем она отличается необычностью.

Изготовление таких ворот своими руками осуществляется на основе чертежей в определенной последовательности. Процесс сборки полотна не является слишком трудоемким. Для изготовления створки ворот обычно используется металлическая рама и уголки. Всю конструкцию потребуется зашить металлическим листом.

Украсить полотна можно различными декоративными панелями. Для утепления и звукоизоляции ворот необходимо применять минеральную вату или пеноплекс. Специалисты не рекомендуют в качестве утеплителя использовать дерево, так как оно имеет большой вес, а его показатель водопоглощения является высоким.

Подключение автоматики на ворота требует соблюдения определенной схемы, которая приведена в инструкции к устройству. Для проведения тестирования системы потребуется пульт. Регулировку автоматических подъемно-поворотных ворот следует производить на основе приведения в действие автоматического привода. Если конструкция электрических ворот закрыта не до конца, то это не может свидетельствовать о правильном монтаже механизма, поэтому схему подключения следует пересмотреть.

К преимуществам подъемно-поворотных конструкций можно отнести:

  • сложность при взломе ворот;
  • открытие без усилий;
  • долговечность конструкции;
  • сохранение площади внутри помещения;
  • возможность установки в проемах любого типа.

Ворота этого типа обладают следующими недостатками:

  • сложность установки;
  • высокая теплопроводность;
  • возможная перегрузка составляющих компонентов.

Изготовить поворотно-подъемную конструкцию своими руками можно при наличии навыков работы со сварочным аппаратом. При проведении работ могут потребоваться и другие инструменты, схемы и чертежи.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Правила эксплуатации подъёмных ворот

  1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
  2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
  3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
  4. Ролики, направляющие и механизм управления содержат в чистоте.
  5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
  6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
  7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
  8. При ручном открывании створки движения должны быть плавными.
  9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
  10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

  1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
  2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
  3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
  4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
  5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Виды гаражных ворот: 1. Секционные; 2. Роллетные; 3. Подъемно-поворотные; 4. Распашные

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Технология монтажа подъемно-поворотной конструкции

Монтируя гаражные ворота своими руками, необходимо соблюдать последовательность их установки. Этапы проведения работ заключаются в следующем:

  1. Сборка короба.
  2. Устройство шарниров.
  3. Установка рельсов.
  4. Изготовление и монтаж створки.
  5. Крепление к створке шарнирного устройства.
  6. Установка пружин и противовесов.
  7. Монтаж накладок из стали.
  8. Оштукатуривание стыков.
  9. Устройство замка.

Откидные или поворотные конструкции обычно имеют короб П-образного вида. Он изготавливается из 3 брусьев, заглубленных в стяжку пола из железобетона.

Чтобы закрепить брус горизонтально, потребуется использовать угольники либо пластины.

На этапе установки шарниров необходимо выполнить крепление верхнего кронштейна под потолком помещения. Чтобы предотвратить заклинивание механизма в процессе эксплуатации конструкции ворот, следует убедиться в том, что установленный кронштейн может свободно перемещаться по створке.

Направляющие могут располагаться в зависимости от особенностей помещения, где требуется установить поворотные ворота своими руками. Зачастую они монтируются под потолок либо с каждого бока от верхнего кронштейна. Установка должна обеспечивать свободное и плавное перемещение роликов.

Для выполнения створки необходимо обрезать стальные уголки до нужной длины. Затем из них потребуется сварить раму. После окончательного выполнения рамы и проверки ее соответствия в нее следует вмонтировать створки, закрепив их саморезами. Далее необходимо провести утепление, установив уплотнители для ворот из резины. С целью предварительного монтажа створки потребуется обозначить точки фиксации подъемного механизма в створке.

Далее можно начинать укреплять шарнирный механизм к створке. Перед выполнением этого этапа все детали наживляются

Важно убедиться, что с конструкцией при движении полотна не происходит каких-либо деформаций, так как рычаги должны перемещаться свободно. При правильном расположении, которое следует проверить, элементы механизма располагаются параллельно друг к другу

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Обратите внимание!

  • Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)

  • Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)

  • Установка подоконника своими руками — подробная инструкция и пошаговое видео описание как установить подоконник (85 фото)

  • Оригинальное внешнее исполнение секций ворот.
  • Удобный способ открывания и закрывания.
  • При открывании места такими воротами практически не занимается.
  • Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
  • Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

  • нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
  • система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
  • чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
  • систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
  • можно оснастить систему оборудованием для автоматического управления;
  • разрешено применять гаражах для одной или нескольких машин.
  • возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
  • поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
  • нахождение створки в открытом виде, снижает уровень высоты проема;
  • механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
  • монтаж не отличается особенной простотой.

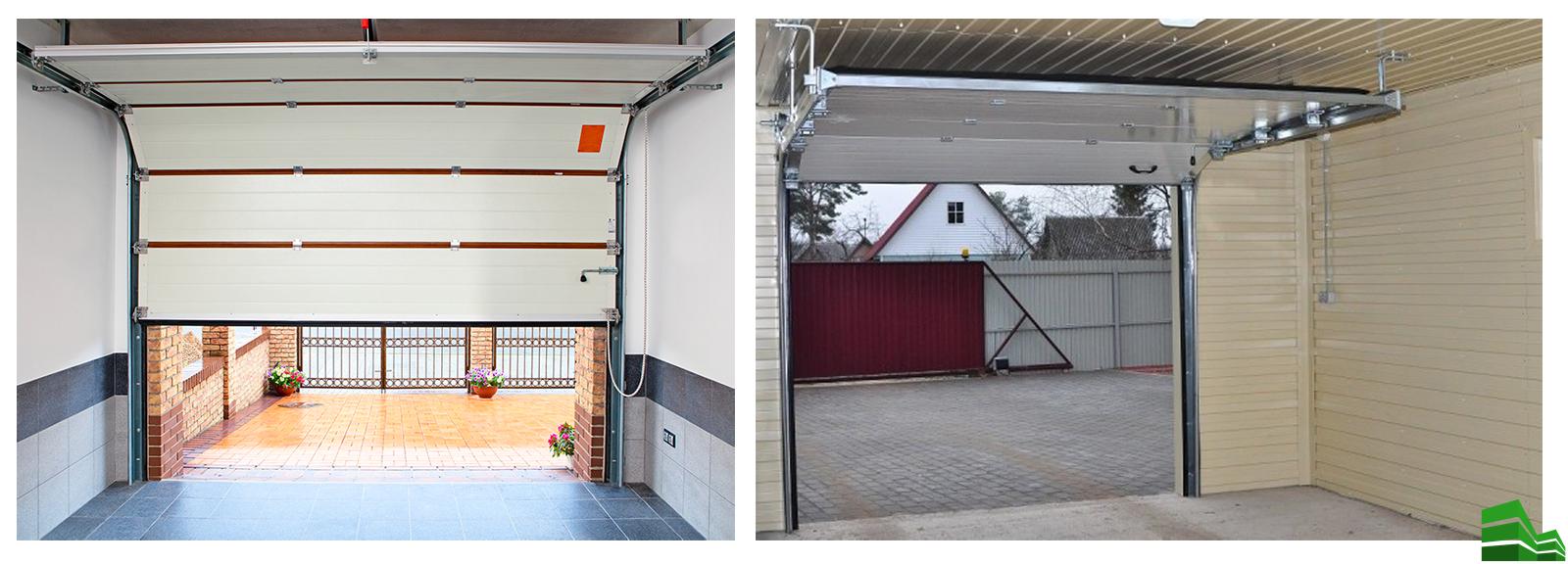

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

  • высокая прочность;
  • простота;
  • стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

По какому принципу работают подъемно-поворотные ворота

Поворотно-подъемные ворота на гараж состоят из:

  • Рамы. Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
  • Системы роликов и подъемных рычагов, служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
  • Полотна. Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для утепления гаража дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
  • Направляющих, которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
  • Компенсационные пружины, которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
