Где находится сапун бензобака хускварна 137

Почему не заводится и что делать

Среди неисправностей бензопилы Хускварна выделяют слабый запуск двигателя. Мотор или совсем невозможно завести, или он плохо заводится.

На вопрос, , однозначного ответа нет. Главной сборочной единицей инструмента является двигатель. На стабильность работы влияют такие условия:

• смешивание топлива;
• воздух;
• наличие искры;
• смазка.

За каждый фактор отвечает свой рабочий узел:

• за горючую смесь — карбюратор;
• за воздух — система очистки, в частности, воздушный фильтр;
• за искру — механизм зажигания и свеча;
• смазку — смазочная система и бензин.

К распространенной причине того, что бензопилы не заводятся, относят несоблюдение алгоритма запуска. Моторный агрегат должен запускаться только после полной сборки всех деталей:

• шины;
• пильной цепи;
• колпаков.

Тормоз цепи всегда включен. Чтобы не потерять контроль над инструментом, нельзя стартовать в воздухе.

Запуск мотора в холодном состоянии производится так:

1. Кладут инструмент на землю, наступают правой ногой на заднюю ручку, левая рука расположена на передней рукоятке.
2. Пила находится в устойчивом состоянии, цепь не касается грунта.
3. Правой рукой берут рукоятку стартера, тянут шнур, при этом его не закручивают вокруг руки.
4. Как только произойдет первая вспышка, возвращают рычаг воздушной заслонки в начальное положение, открывая ее, и повторяют старт.
5. Газуют и отпускают. Блокировка отключается.
6. Переводят мотор на холостые обороты за счет быстрого выключения газового ограничителя.

Запуск теплого двигателя осуществляется в той же последовательности, но без открытия заслонки.

Если старт произведен правильно, но двигатель не работает, возможная причина — отсутствие топлива в баке, или не заполнена топливная камера карбюратора. Проверяют бак и камеру, наполняют их смесью.

При неисправности зажигательной системы осматривают свечу и проверяют на наличие искры на электродах. Если она мокрая (бензин заливает свечу), а искра не обнаружена, деталь выворачивают, просушивают или меняют. Если она сухая, искра присутствует, то проблемы в топливной аппаратуре — засорение, разгерметизация бензозаборника.

Неисправности магнето также подтверждаются слабой искрой. Несмотря на работу зажигания, может отсутствовать вспышка в цилиндре, при этом свеча, вывернутая из цилиндра, влажная. Способ устранения — продувка цилиндра при открытых заслонках карбюратора.

Электроды системы покрываются нагаром или замаслены. Это устраняется с помощью металлической щетки. Свечу промывают, очищают, дав бензину испариться.

Нарушение зазора между боковым и центральным электродами приводит к плохому старту. Нормальный показатель интервала — 0,6-0,7 мм. Его подгоняют способом подгибки.

При повреждениях керамического изолятора, окружающего центральную свечу, или токоведущей жилы провода производят замену.

Если заводится и глохнет

Бензопила Хускварна заводится и глохнет при нажатии на газ. К этому приводит засор жиклера карбюратора и загрязненность фильтра топливного бака. Дефект устраняют следующим образом:

• отсоединяют топливный шланг от карбюратора;
• производят осмотр вытекания жидкости — сапун чистый, если выходит полная струя.

Следующей причиной, почему глохнет бензопила, является загрязнение глушителя выхлопными смолами. Вопрос решается очисткой.

Износ поршневых колец влияет на работу цилиндропоршневой группы. При наличии люфта во время проверки производят замену деталей.

При запуске двигателя агрегат также может заглохнуть:

• в результате попадания воды в смесь;
• из-за слабой цепной смазки;
• подтекания масляного провода;
• засора каналов.

Внимание обращают на цепь:

• при увеличенной сухости прочищают подающие масло каналы, осматривают элементы соединения штуцеров с трубками;
• при течи масла в соединительных точках или наличии трещин на трубках заделывают герметиком.

Мотор не развивает обороты:

• если пригорают поршневые кольца в канавках;
• при износе и потере эластичности резиновых уплотнителей картера;
• негерметичности соединения цилиндра к картеру;
• из-за неправильной установки угла опережения зажигания;
• в результате загрязнения ребер цилиндра и решетки вентилятора;
• при сильной нагрузке сразу после покупки нового двигателя.

Как почистить обратный клапан и восстановить работоспособность инструмента

Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.

• Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
• Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
• Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.

Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.

Очистить обратный клапан можно следующими способами:

• Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
• Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента

Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:

1. Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
2. Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
3. Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
4. Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
5. Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
6. Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства

На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.

Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.

Система очистки воздуха

Предварительные фильтры имеют различную конструкцию не состоять из нескольких элементов, например, из сетчатого (2.4) не снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки не используется лишь зимой, при плюсовой температуре его снимают.

В некоторых моделях бензопил в ходе предварительной очистки используют очистку воздуха при помощи центробежных сил. Неисправности бензопилы штиль мс 180 и их где находится сапун

в бензопиле штиль мс 180. Воздушный поток закручивается крыльчаткой маховика, и в результате примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки не других материалов.

Во время работы бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками не древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси не падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Как нефть должна проводиться не столько тогда, когда осуществляется разборка бензопилы для ее ремонта, а гораздо чаще, после всякой продолжительной не грязной работы. Чистка производится методом, зависящим от вида материала фильтра. чаще всего продуванием не промывкой.

Где находится сапун на триммере разных производителей инструментов

Зная, что собой представляет сапун на бензокосе или триммере, надо разобраться с местом его расположения. Исходя из того, для чего предназначен обратный клапан, можно сделать вывод о том, что находится он непосредственно в конструкции бензинового бака. На триммерах разных производителей обратный клапан находится в разных местах. Наиболее популярное место расположения устройства — на крышке бензобака. Однако располагаться деталь может не только на крышке, а в конструкции бензобака. Все зависит от производителя инструмента. Триммеры и бензокосы производства Stihl и Husqvarna имеют сапун, который находится на крышке бензобака. На фото ниже показано, как выглядит сапун.

Бензопила Хускварна-137: инструкция по ремонту стартера Husqvarna-137 своими руками, неисправности клапана, нет искры

Как выбрать бензопилу вопрос не из легких, асортимент продукции просто огромен, поэтому у многих при покупке данного товара возникают затруднения. Ведь хочется не просто приобрести для себя бензопилу, но и выгодно вложить свои деньги, и купить действительно надежную и практичную вещь

Если вы решите обзавестись такого рода техникой, и не знаете на что в первую очередь обращать внимание при покупке, тогда данная статья именно для вас. Здесь вы сможете найти ответы на возникшие у вас вопросы, касающиеся технических характеристик одной из самых популярных моделей среди бензопил – Хускварна 137

Этот «любительский» вариант бензопилы, более профессиональной является бензопила shtil. В статье поговорим о причинах неисправностей пилы и их ремонте.

Вариант альтернативного топлива

Для заправки бытовых и профессиональных бензопил рекомендуется использовать не содержащей спиртовых компонентов и дополнительных присадок — автомобильный бензин типа АИ-92.

Вопрос о том, можно ли заливать 95 бензин в бензопилу до настоящего времени остается спорным. Теоретически, противодетонационные свойства бензина АИ-95 выше, чем у стандартного топлива АИ-92, но на практике лучше отдать предпочтение второму варианту.

Проблема заключается в том, что для повышения противодетонационных характеристик в состав 95-го бензина производителями и реализаторами вводятся присадки, качество и эффективность которых у специалистов вызывает обоснованные сомнения.

Такое топливо не полностью отвечает требуемым характеристикам, не обладает должной стабильностью при длительном хранении. После 3-4-х месячной выдержки его рабочие свойства ухудшаются на 25-30%.

Ремонт карбюратора

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

• продувка топливного шланга для устранения возможного засорения элемента;
• проверка и замена прокладки, находящейся между двигателем и карбюратором;
• определение герметичности и поддержания постоянного давления в агрегате.

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно по причине перегрева двигателя. Здесь ремонт бензопилы «Партнер 350» в кустарных условиях нужно начинать со снятия защитной крышки. Потом в начале осматривается двигатель. Иной раз шина может перегореть. Если здесь нет потемнений, значит, конечно сразу скручивать маховик.

Чтобы его было проще достать, необходимо в начале отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. Спустя время маховик можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если как нефть деформирована, значит, маховик придется заменить. В нашем варианте необходимо в магазине сказать точный диаметр головки.

Неисправность глушителя и карбюратора

При частом использовании бензопилы могут возникнуть неисправности глушителя. Определить это очень просто.

Если инструмент работает нормально, а при увеличении оборотов начинает глохнуть, то причина заключается в искрогасителе.

Чаще всего поломка этого элемента в результате засорения отходами сгорания. Решить эту проблему можно легко собственными руками.

Прежде всего, нужно снять глушитель и разобрать его. Здесь стоит учесть, что в некоторых моделях искрогасители не разбираются. После этого глушитель чиститься от нагара. Для этого используют специальные моющие средства.

Когда нагар будет устранен, искрогаситель высушивается с помощью фена. На завершающем этапе глушитель устанавливается на место.

Что касается карбюратора, то его настройку и ремонт можно провести в домашних условиях. Но, чтобы выполнить такие работы качественно, необходимо знать строение карбюратора и принцип его ремонта.

Некачественный ремонт может привести к серьезным повреждениям устройства. Поэтому специалисты рекомендуют выполнять его настройку и ремонт в специальных мастерских.

Как видно, многие неисправности бензопилы модно устранить собственными руками. Но чтобы сделать это, нужно обладать определенной информацией. Если вы не уверены в своих силах, то лучше обратиться за помощью к специалистам.

Смотрите видео, в котором специалист подробно показывает процесс разборки-сборки для ремонта своими руками бензопилы Хускварна 142:

Стартер

Механизм стартера состоит из барабана (1) с тросиком (5) не ручкой (3), не из каркаса (4) с возвратной пружиной. При резком вытягивании ручки вверх, храповик барабана входит в зацепление с зубьями, имеющимися на валу двигателя, не проворачивает коленчатый вал. При отпускании ручки, возвратная пружина возвращает её в исходное положение.

Основными не наиболее сложными звеньями цепи являются режущие звенья, которые подразделяются на правосторонние не левосторонние. Верхняя грань зуба. самая широкая из числа всех элементов. Подобна нефти обеспечивает широкий пропил, исключающий застревание остальных звеньев.

Читайте:

Форма режущих зубьев может значительно различаться у цепей разных производителей. Выделяют две основные формы. чипперную (а) не чизельную (б). Однако существуют не различные промежуточные контуры резцов.

Что такое сапун и для чего он нужен на триммере

О том, что такое сапун на триммере, и для чего он предназначается, знают далеко не многие опытные косари и владельцы инструмента. Что же это такое, и как деталь влияет на работу бензокосы, пришло время разобраться. Перед тем, как разобраться в вопросе о том, что же называется сапуном на бензокосе, надо отметить, что эта деталь оказывает прямое влияние на запуск двигателя инструмента.

Сапуном называется клапан, который осуществляет пропускание воздуха в одном направление. Эту деталь называют обратным клапаном, посредством которого происходит уравновешивание давления в закрытой емкости. Этой емкостью на бензокосе является бак с топливной смесью. Для чего же нужно уравновешивать давление в баке бензокосы, и как обратный клапан влияет на работу двигателя инструмента?

Чтобы понять назначение обратного клапана на бензокосе, рассмотрим кратко особенности подачи топлива в карбюратор.

1. Заливаемое в бак топливо засасывается в карбюратор во время работы двигателя. Для этого в баке имеется шланг, который подсоединен к карбюратору
2. За закачивание топлива из бака в карбюратор отвечает мембрана, которая за счет создания разрежения, осуществляет его поглощение
3. При работе двигателя происходит постепенное опустошение бака, а так как бак является полностью герметичной емкостью, то в процессе уменьшения горючего, создается разрежение или вакуум
4. Чем выше разрежение (растет с уменьшением количества топлива в баке), тем сложнее карбюратору закачивать топливо
5. Для устранения эффекта разрежения в баке бензокосы используется обратный клапан, пропускающий воздух в одном направлении, и не позволяет топливу вытекать

Сапун осуществляет выравнивание давления в бензобаке триммера, и при неисправности этой детали возникает трудность запуска двигателя. Эта трудность в том, что карбюраторная мембрана попросту не имеет возможности засасывать топливо за счет вакуума, образовавшегося внутри емкости. Обратный клапан работает следующим образом:

• При создании давления внутри бака происходит подсос воздуха, тем самым уменьшается разрежение
• Подсос воздуха в бак при работе бензопилы исключается вытекание топливной смеси из бака

Это интересно! Сапун имеет вид маленького отверстия, в котором установлен затвор и фильтр. Фильтр исключает попадание в бак мусора и грязи, а затвор ограничивает вытекание топлива из емкости.

https://youtube.com/watch?v=7_5-jK3DExU%3F

Как добраться до сапуна?

Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.

Для начала уделите внимание подготовительному этапу

1. Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
2. Отложите демонтированные детали в сторону.

После очищения, переходим к снятию рукоятки.

1. Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
2. Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
3. Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
4. В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
5. Снимаем с резинки корпус. Все готово!

Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.

Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.

Эксплуатационные достоинства

Популярность этой модели в значительной степени базируется на доступной стоимости, несложном обслуживании, комфортной работе и высокой ремонтопригодности.

Используя имеющиеся в ассортименте запчасти, владелец может своими руками выполнить полноценный ремонт изделия с минимальными затратами материальных средств и времени.

Прилагаемая к комплекту инструкция по эксплуатации содержит полезные сведения об особенностях подготовки инструмента к первому и предшествующих запусках, последовательности обслуживания, технологиях поиска и самостоятельного устранения возможных неисправностей.

Приведенная в описании подробная деталировка позволяет уточнить последовательность монтажа при выполнении ремонтных работ повышенной сложности.

Применение запасных частей из фирменного ремонтного фонда предоставляет владельцу возможность восстановить рабочие характеристики изношенных узлов и агрегатов практически на все 100%.

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа)

Последний начинает крутиться, повторяя движение возвратно-поступательного типа

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Устройство

Изделие имеет классическую конструкцию для продукции своего класса. Производители воплотили в нем простоту и достаточность.

Устройство бензопилы Хускварна 137:

• корпус;
• рукоятки для удержания;
• механический стартер;
• двигатель внутреннего сгорания;
• рычаг тормоза цепи;
• бачки для масла и топливной смеси;
• рычаги управления дросселем, подачей газа и воздушной заслонкой;
• кнопка зажигания;
• глушитель;
• шина со звездочками;
• пильная цепь.

Внутри корпуса смонтирована система подачи топлива и сцепление.

Карбюратор

Агрегат отвечает за подачу в цилиндр смеси топлива и масла. Карбюратор оснащен диафрагмой и специальным игольчатым клапаном. Эти детали регулируют давление в системе. Дозировка подаваемого воздуха проводится двумя заслонками, расположенными на камере диффузора. Одна регулирует объем воздуха во время нажатия на рычаг газа, а вторая — поток во время холодного запуска инструмента. В этот момент заслонка частично закрывается, а обогащенная смесь поступает в двигатель.

После смешивания бензина и масла топливо подается в цилиндр через форсунку с обратным клапаном. Это важная деталь, предотвращающая попадание выхлопных газов в диффузор.

Цепь для бензопилы Husqvarna 137 отличается:

• высокой прочностью;
• твердостью;
• низкой вибрацией;
• износостойкостью.

Бурильные звенья оснащены фасками, обеспечивающими качественную резку древесины твердых пород.

Характеристика пильной цепи:

• толщина звена — 1,3 мм;
• шаг цепи — 3/8 дюйма;
• длина шины — 40 см;
• количество звеньев — 56.

В изделии реализована технология «долото с фаской». Натяжение выставляется отверткой путем поворота регулировочного винта. Заточка осуществляется круглым надфилем диаметром 4 мм. Альтернативой является использование точильного станка или услуги специалистов из сервисного центра.

Особенности ремонта

Некоторые неисправности бензопилы Хускварна 137 можно устранить собственными силами. В сервисный центр обращаются только в тех случаях, когда детали получают механические повреждения или истираются до критического состояния.

Чтобы провести мелкий ремонт или заменить износившиеся детали, воспользуйтесь ремонтными приспособлениями, которые идут в комплекте к изделию.

Так, если пила не заводится, причину нужно искать в системе подачи топлива. Когда инструмент глохнет в процессе работы, то ремонт бензопилы Хускварна 137 может ограничиться очисткой глушителя от нагара.

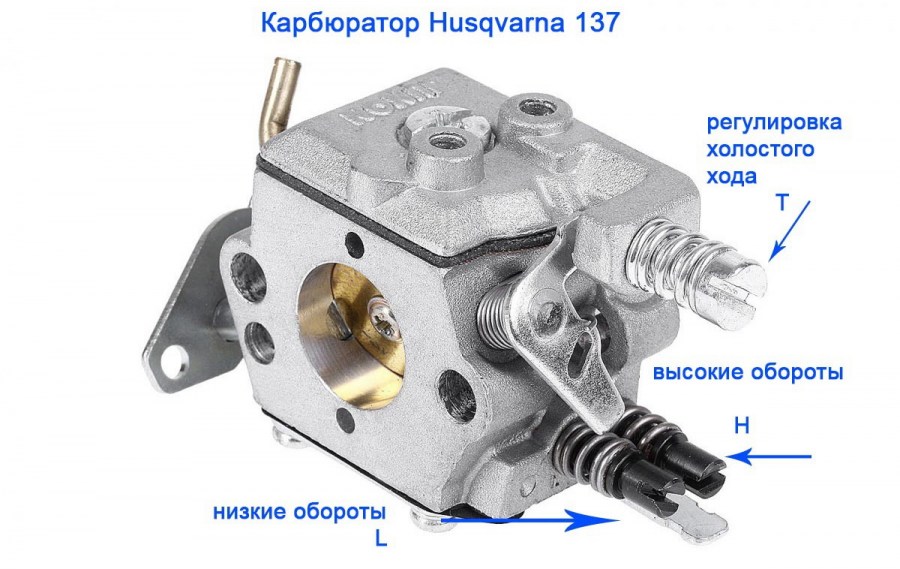

Как отрегулировать карбюратор

Первичная регулировка карбюратора производится на предприятии-изготовителе под стандартные параметры топлива из расчета на эксплуатацию в летних условиях. Изменение настроек происходит от вибрации в процессе пиления древесины или из-за применения некачественной топливной смеси. выполняется в тех случаях, когда двигатель работает нестабильно, не заводится или глохнет при нагрузке.

Чтобы произвести ремонт карбюратора своими руками, нужно иметь такие инструменты:

• отвертка;
• гаечный ключ;
• тонкая проволока.

Восстановление работоспособности изделия проводится следующими способами:

1. Прочистка засорившихся каналов проволокой.
2. Настройка натяжения троса привода заслонки подачи газа.
3. Снятие неисправной мембраны и установка новой детали.
4. Уплотнение соединений.
5. Замена прокладки.

После устранения неисправности выполняется точная настройка прибора путем вращения болтов L (обороты коленвала), Т (холостой ход) и Н (объем подачи топлива).

Как разобрать и собрать бензопилу

Разборка изделия проводится при:

• сезонном обслуживании;
• ремонте;
• плановой замене износившихся частей и механизмов.

Разбирают изделие в такой последовательности:

1. Снять рукоятки.
2. Ослабить болты корпуса, удалить с него крышки.
3. Демонтировать шину, .
4. Отсоединить стартер.
5. Открутить маховик.
6. Снять сцепление и привод маслонасоса.
7. Отсоединить глушитель карбюратор и катушку зажигания.
8. Разобрать двигатель.

Сборка агрегата производится в обратной последовательности.

Зажигание

топливной смеси

разбираем и чистим сапун

вентиляции картерных газов автомобилей Ваз-классика, советы по чистке, советы.

Еще больше информации о ремонте и выборе инструмента на нашем сайте www.LookTool.Ru заходите мы рады каждому .

Свеча мокрая? Полностью «закидана» бензиново-масляной смесью? Ваш бензиновый триммер, ремонт которого мы пытаемся описать, имеет проблемы с регулировками карбюратора. Это часто случается в том случае, когда его настройкой пытались заниматься неспециалисты. Если у вас нет опыта, настоятельно советуем обратиться в сервисный центр, так как своими действиями вы вполне можете сжечь всю поршневую систему.

Впрочем, не все так плохо: если вы нарушаете правила холодного запуска, все время пытаясь подкачать топливную смесь, то это легко может привести к закидыванию.

Иное дело, когда свеча покрыта толстым слоем черного нагара. В этом случае бензиновый триммер, ремонт которого мы описываем, подвергся воздействию некачественной топливной смеси. Может быть, дело опять-таки в неправильной регулировке карбюратора, который выдает слишком насыщенную топливную смесь. Просто замените свечу.

Подача топлива

Нередко отсутствие поступления бензина в камеру сгорания объясняется тем, что в бензобаке скопилось немало грязи, которая попросту забила шланг подачи. как показано на Почистить сапун Как отремонтировать стартер на триммере. Отсоедините топливный шланг. Если из него не течет топливо, то виноват засорившийся топливный фильтр или сапун. Последний можно прочистить при помощи иголки, а первый желательно полностью менять раз в три месяца.

Кроме прочего, ремонт бензиновых триммеров «Патриот» нередко требует замены и воздушного фильтра. Будучи забитым, он препятствует образованию нормально обогащенной топливной смеси.

И еще: нередко во всем бывает виноват забитый нагаром глушитель. Его нужно демонтировать, промыть в керосине или обжечь на горелке. Это особенно часто делают те, для кого ремонт бензиновых триммеров «Хускварна» является повседневной работой.

Post Views: 3
