О неисправностях
Если вы наконец-то воплотили свою мечту в реальность и приобрели для своего хозяйства такого незаменимого помощника как бензопила Хускварна 137, то пришло время ознакомиться со всеми возможными поломками и методами их устранения. Ведь как говориться, что нужно быть готовым ко всему и поломка может иметь место в самый неподходящий момент. На сегодняшний день существует огромное количество мастерских, которые занимаются ремонтом такого рода техники, но на то чтобы получить свою бензопилу исправной необходимо время и к тому же придется выложить определенную сумму за услугу.
Но, согласитесь, что значительно экономнее и проще произвести ремонт бензопилы Хускварна 137 своими руками. По сути если поломка не значительная то нет смысла тратиться, а можно с легкостью исправить поломку. А для того чтобы в подобных случаях вы хотя бы имели понятие что с вашим инструментом и как произвести «первую помощь» ниже мы предоставим все наиболее распространенные неисправности и инструкции по ремонту хускварна 137.
На это видео вы видите инструкцию разборки:
Устройство не заводится – поломка системы зажигания
Если вы столкнулись с неисправностью бензопилы, то первым делом проверьте свечу зажигания. Но делать это нужно очень аккуратно, посредством специального крючка предварительно отсоединив провод
Самое главное, на что вы должны обратить внимание, так это непосредственно на внешний вид свечи
Как почистить обратный клапан и восстановить работоспособность инструмента
Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.
- Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
- Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
- Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.
Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.
Очистить обратный клапан можно следующими способами:
- Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
- Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента
Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:
- Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
- Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
- Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
- Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
- Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
- Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства
На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.
Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.
Тормоз цепи
Включение тормоза цепи вам больше понравятся контактным не инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее здесь смещение упора приводит к затягиванию тормозной ленты (2.4) на барабане муфты сцепления не его остановке, и в результате останавливается не пильная цепь.
Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит кроме всего прочего результату, что не в начале. затягиванию тормозной ленты не остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, дополнительно сборка бензопилы после ее ремонта или обслуживания изготавливаются заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу считают неисправной.
Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение
Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.
Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.
Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.
Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях
Почему не заводится
Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:
- отсутствие топлива в бензобаке;
- тумблер остановки не переведен в рабочее положение;
- зажат предохранительный тормоз;
- засорен или не отрегулирован карбюратор;
- неисправна система зажигания.
Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.
Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.
К неисправностям топливной системы приводят:
- засорение жиклеров карбюратора;
- засорение топливного фильтра;
- нарушение целостности топливных шлангов;
- неправильная настройка;
- потеря герметичности картера (неисправность сальников коленвала или прокладок картера).
Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.
Двигатель глохнет при нажатии на газ в таких случаях:
- неправильная регулировка или засорение жиклеров;
- срабатывание автоматического тормоза;
- излишнее натяжение цепи.
Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.
Как отрегулировать бензопилу
Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.
Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.
Для регулировки карбюратора на нем имеется 3 винта:
- Т — регулировка холостого хода;
- L — винт количества топлива для регулировки мощности на низких и средних оборотах;
- H — винт качества для регулировки максимальных оборотов.
Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:
- Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
- Запустите бензопилу и дайте ей прогреться 10-15 минут.
- Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
- Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
- Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.
Система зажигания, за исключением свечей, выходит из строя редко.
Если не смазывается цепь
Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.
Устранение неисправностей бензопилы
К сожалению, бензопилы, так же как и другие агрегаты, могут выходить из строя. Хоть немного представляя, как работает пила, можно большинство неисправностей устранить своими руками. Сложность ремонта состоит не столько в самой работе, сколько в правильном определении причины поломки.
К примеру, если пила не заводится, тому может быть несколько причин, поэтому не стоит сразу приниматься за ее разборку. Сначала проанализируйте причины поломки которые делятся на 2 группы:
- Неполадки узлов двигателя, системы зажигания, подачи топлива или выхлопа. Сюда же относятся неисправности цилиндра — поршневой группы.
- Неполадки в узле системы смазки, тормозе цепи, муфты сцепления или в шине, а так же ряд других неисправностей.
Показатели неисправности двигателя
О неисправности работы двигателя можно судить по следующим возникающим проблемам:
- невозможно завести двигатель;
- двигатель запускается, но потом сразу же, глохнет;
- двигатель работает неустойчиво;
- на холостых оборотах работает в нормальном режиме, а при нагрузке теряет мощность или глохнет.
Все эти неполадки могут говорить о сбоях в системе зажигания.

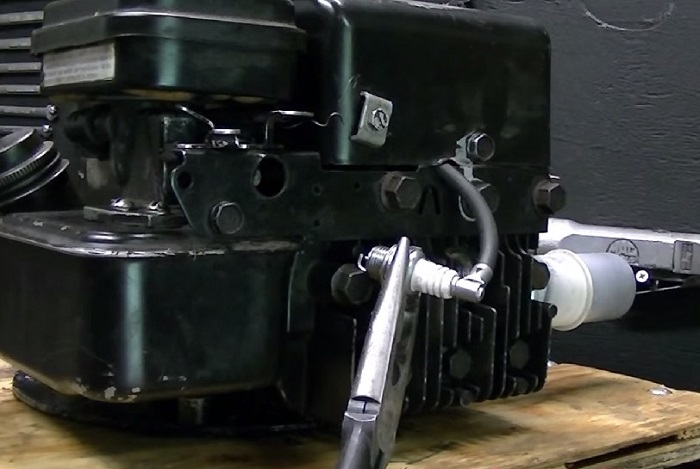

Проверка системы зажигания
Проверку системы стоит начинать с осмотра свечи зажигания. Сухая, она говорит о том, что в цилиндр не попала топливная смесь и значит зажигание в этом случае не причем. Если свеча слишком залита топливной смесью, то неверно производился запуск пилы или неправильно отрегулирован карбюратор.
Свечу тщательно вытирают, потом перекрывают подачу топлива, удаляют остатки топлива, проветривают камеру и запускают стартер. Потом свечу ставят на место и вновь запускают двигатель. Черный нагар свидетельствует о том, что вы использовали некачественное масло, либо в топливной смеси нарушено процентное соотношение масла и бензина. Виной этому может служить неправильно отрегулированный карбюратор. Свечу следует промыть и счистить нагар острым шилом или иглой, зачистить мелкой шкуркой электроды и ввернуть свечу на место.
При проверке свечи обращайте внимание на зазор между ее электродами. Рабочие пределы составляют 0,5 — 0,65 мм
Если в свече изношена или повреждена уплотнительная прокладка, это тоже может служить возникновением проблем с запуском двигателя. Следует проверить свечу и на наличие искры. Для этого к ней подводят кабель зажигания, затем зажав ее плоскогубцами с изолированными ручками, свечу резьбой или гайкой прикладывают к цилиндру. Дернув за трос стартера, проверяют, есть ли искра. Если ее нет, то свечу просто заменяют. Если же искру не дает новая свеча, значит проблема в высоковольтном проводе.
Устранение неполадок в топливной системе
Топливо не может попасть в цилиндр по нескольким причинам:
- Произошло загрязнение топливного фильтра. Для устранения неполадки снимают топливный шланг и смотрят, как будет течь топливо. При слабенькой струйке следует прочистить топливный фильтр. Достав его через отверстие для заливки топлива, фильтр прочищают, а при сильном загрязнении заменяют новым.
- Засорен сапун — небольшое отверстие в крышке бака. Нужно снять шланг и прочистить засор иглой.
- Топливо закончилось или его недостаточно. Причина — засорившийся воздушный фильтр. Воздух не поступает в карбюратор в нужном объеме, получается слишком обогащенная топливная смесь, что нарушает нормальную работу двигателя. Фильтр нужно аккуратно снять, промыть, высушить и поставить на место.
- Неправильно отрегулирован карбюратор. Поскольку он является одним из основных узлов двигателя, то регулировку карбюратора лучше доверить специалисту. Самостоятельная настройка может окончательно вывести двигатель из строя.
Глушитель бензопилы — разборка и чистка
Когда двигатель на холостых оборотах работает нормально, а при увеличении нагрузки глохнет, возможно, причиной является глушитель. Искрогаситель забивается продуктами сгорания топлива и препятствует нормальному выхлопу. В этом случае глушитель нужно снять и прочистить от нагара с помощью моющих средств, а затем тщательно высушить. Пока глушитель снят, отверстие в двигателе надо заткнуть чистой тряпкой. Причиной засорения глушителя может быть избыток масла в топливной смеси, его плохое качество или неподходящее для двухтактных двигателей масло.
Замена шатунного механизма
Шатунный механизм довольно сложный имеет бензопила «Партнер 350». Неисправности его часто сопровождаются громкой работой мотора. Также следует отметить, что при поломке шатунного механизма часто выходит строя карбюратор. В данном случае ремонт бензопилы «Партнер 350» своими руками целесообразнее начинать с осмотра модуля зажигания. Также потребуется полностью проверить муфту. В частности, внимания заслуживает состояние центробежного сцепления.
Для того чтобы осмотреть его, необходимо снять верхнюю крышку. Непосредственно муфта у данной модели располагается возле карбюратора. Чтобы добраться до центробежного сцепления в пиле, снимается маховик. Далее отсоединяется головка карбюратора
В данном случае важно не повредить топливную систему. Крепится центробежное сцепление на болтах. Отсоединить данную деталь можно при помощи ключа
Если под цилиндром виднеются трещинки, значит, сцепление придется менять. Однако некоторые специалисты советуют с этим не спешить. Если трещинки неглубокие, можно попробовать немного сточить поверхность при помощи напильника
Отсоединить данную деталь можно при помощи ключа. Если под цилиндром виднеются трещинки, значит, сцепление придется менять. Однако некоторые специалисты советуют с этим не спешить. Если трещинки неглубокие, можно попробовать немного сточить поверхность при помощи напильника.
Предназначение
Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора
При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни. При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун
Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни. При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун.
Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.
Как настроить бензопилу
Регулировка карбюратора бензопилы проводится с целью задания оптимального количества оборотов для эффективной работы инструмента. Выполняется она путем настройки трех основных болтов:
- L — отвечает за настройку нижних оборотов;
- H — верхних оборотов;
- T — настройка холостого хода.
В некоторых моделях присутствует только один винт, последний.
Настроить бензопилу можно только первыми двумя болтами. Если количество оборотов нужно понизить, то их поворачивают по часовой стрелке, если повысить — против. При этом сначала поворачивают первый болт (L), а затем второй (Н).
Дополнительно нужно выставить зажигание. Выполняется эта работа в том случае, если пила не заводится или стала работать с перебоями. Для этого нужно либо заменить свечу, либо исправить обрыв провода.
Подобная проблема приводит к тому, что искра появляется либо до подачи топлива, либо через большой промежуток после этого. Нужный параметр можно найти в инструкции по эксплуатации бензопилы. Выставление угла зажигания поможет решить проблему.
Как добраться до сапуна?
Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.
Для начала уделите внимание подготовительному этапу
- Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
- Отложите демонтированные детали в сторону.
После очищения, переходим к снятию рукоятки.
- Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
- Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
- Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
- В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
- Снимаем с резинки корпус. Все готово!
Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.
Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.
Разборка и сборка устройства
Для разборки бензопилы Партнер 350 понадобится ряд специализированных инструментов:
- ключ;
- деталь для фиксации поршня;
- шестигранные крепежные изделия Torx;
- болт для выколачивания гаек (выколотка);
- слесарный набор (отвертки, молотки, развертки).
Первый этап разбора пилы – это снятие внешних профилей и откручивание крышек. С помощью аккумуляторной дрели снимаются крышки воздушного фильтра и стартера. Дополнительные крепления (в виде винтов) откручиваются отвертками. После снятия покрывающих модулей стоит очистить внутренние магистрали бензопилы Партнер 350 от загрязнений и пыли. Изъятие двигателя пилы стоит производить предельно аккуратно, ведь этот механизм отвечает за работу агрегата.
Разборка бензопилы
После двигателя нужно снять глушитель и маховик. На этом этапе понадобятся специальный болт для поршня. Сцепление бензопилы изымается по ходу движения цепи для удобства дальнейшей сборки. Под сцеплением находится привод масляного насоса, его также необходимо снять.

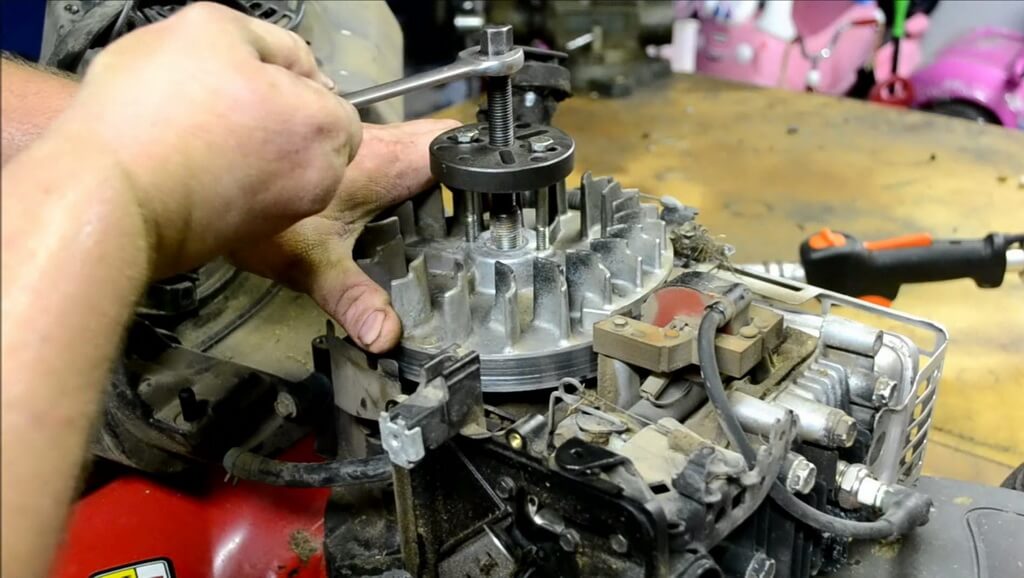

Снятие маховика с коленчатого вала с помощью специальной выколотки распространено среди частных умельцев. Болт крепко захватывает основной винт маховика и ускоряет процесс съема детали. Маховик снимается с вала ударом молотка по выколотке.
Сборка бензопилы Партнер 350 осуществляется в обратном порядке. При возвращении каждой детали пилы в исходное положение, стоит проверить фиксацию всех крепежных элементов и вхождение гаек в пазы. Особенностью конструкции двигателя пилы является то, что крышка основного корпуса устанавливается без прокладки, зазоры защищаются с помощью нанесения слоя специального герметического материала. Перед нанесением герметика стоит хорошо очистить поверхность для равномерного распределения средства.
Установку маховика нужно проводить не менее деликатно, чем процесс его снятия. Для правильного функционирования детали нужно обеспечить зазоры между механизмом и другими деталями пилы. Катушку зажигания нужно соединить с маховиком таким образом, чтобы они не касались друг друга, но были сопряжены с помощью магнитных контактов.

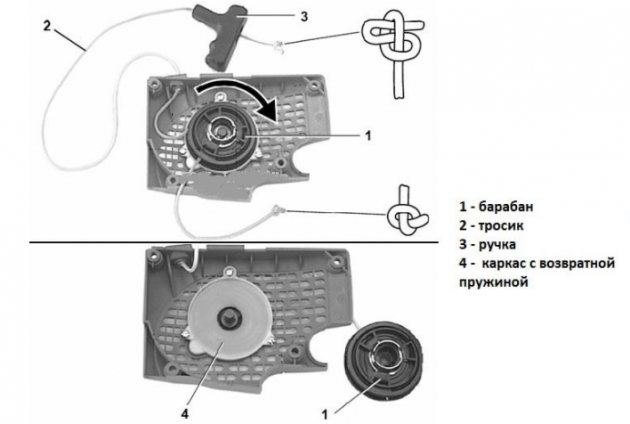

Устройство и принцип работы стартера бензопилы
Основные проблемы с бензиновыми машинами
Первичная диагностика осуществляется с этапа устранения наиболее очевидных поломок. Когда мотор не заводится, то стоит проконтролировать наличие топлива в баке. Если имеются его остатки с прошлого сезона, то стоит его заменить. Низкокачественный бензин после зимовки способен потерять свои характеристики, дать нежелательный осадок или даже расслоиться на фракции по плотности. В таком виде он не способен завести двигатель, а лишь засорит систему.
На втором этапе выясняем, почему не появляется искра. Ее пропажа не даст возможности воспламениться топливу. Снимаем колпачок со свечи и вывинчиваем ее с посадочного гнезда спецключом, который шел в комплекте с косилкой. Далее накидываем колпачок на свечу, приближаем ее к резьбовой части или металлическому элементу мотора, а в это время напарник дергает стартер.
При таких манипуляциях в рабочем узле обязана появиться синяя мощная искра. Ее удастся заметить даже при дневном свете
Важно тестировать это рядом с неокрашенной металлической частью мотора, способной проводить ток
Когда отсутствует искра, нужно отправляться за новой свечой в магазин. Не стоит возвращать в мотор даже при слабой или нестабильной искре. Предварительно лучше зачистить на головке рабочие контакты от нагара.
Во время эксплуатации возможно появление дребезжания в конструкции. Оно на первых порах не сказывается в работоспособности механизма в целом. Однако, способно приводить к разбалансированию и повышенному шуму во время работы. Стоит своевременно подтягивать крепежные болты на каркасе.
Неровный срез травы является свидетельством того, что нужно заточить нож газонокосилки
Добраться к ним не так уж сложно, но при этом важно отключить полностью оборудование от питания. Самостоятельно работу можно провести с помощью тисов и напильника или на заточном наждаке. Важно обеспечить угол среза равномерный по всей линии 30 градусов
Если в поверхности имеются выщербленные участки, то это является свидетельством попадания на твердую поверхность. Замена их обойдется достаточно дорого
Важно обеспечить угол среза равномерный по всей линии 30 градусов. Если в поверхности имеются выщербленные участки, то это является свидетельством попадания на твердую поверхность
Замена их обойдется достаточно дорого.
После включения появляется свистящий звук. Неприятный акустический эффект связан с проникновением внутрь конструкции посторонних элементов. Они могут заблокировать ролик в аэраторе. Решить проблему можно с отключением заблокированного ролика и последующим извлечением постороннего предмета.
Мотор бензинового оборудования становится практически сразу после начала непродолжительной работы. Виновники – заевший коленвал или поршень. Параллельно проверяем наличие масла в картере. На отключенном движке вручную запускаем вращение или доливаем масло по необходимости. Однако, в такой ситуации чаще приходится обращаться за восстановлением к специалистам.
ВИДЕО: Основная причина поломки и ремонт привода самохода бензиновых газонокосилок
Вывод
Несмотря на некоторые сложности в ремонте бензопилы Партнер 350 своими руками, владельцы этих агрегатов перед сдачей инструмента в специализированные центры стараются произвести восстановление работоспособности самостоятельно. Ведь большинство неполадок можно устранить обычными слесарными инструментами и с наличием базового опыта в ремонте механических узлов.
