Где расположен сапун на бензокосе

Как почистить обратный клапан и восстановить работоспособность инструмента

Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.

• Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
• Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
• Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.

Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.

Очистить обратный клапан можно следующими способами:

• Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
• Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента

Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:

1. Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
2. Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
3. Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
4. Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
5. Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
6. Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства

На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.

Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.

Публикации по теме

Как выбрать масло для бензопилы – полезные рекомендации

Как правильно укорачивается цепь на бензопилах и особенности выполнения процесса

Какое отличие двухтактного двигателя от четырехтактного и что такое 4mix и 2mix

Устройство и принцип работы бензопилы и ее отдельных механизмов

Неисправности, которые можно устранить самостоятельно

Когда Ваша бензиновая газонокосилка не заводится. прежде всего необходимо проверить наличие горючего в баке. Если оно отсутствует. долейте его до нужного уровня. Зачастую, когда аппарат не используется длительное время, бензин «выдыхается», поэтому его нужно полностью слить и заправить новым. Подобную процедуру нужно делать аккуратно, чтобы топливо не попало на двигатель, поскольку это может привести в дальнейшем к воспламенению (при нагревании двигателя). Какой бензин лучше использовать, Вы можете узнать из технического паспорта аппарата.

Чтобы агрегат завелся, нужно подкачать горючее праймером (если он имеется в данной модели) в карбюратор и выставить максимальные обороты. Заводить технику нужно аккуратно. Шнур стартера необходимо плавно вытянуть до упора, после чего одним ровным резким движением дернуть на себя.

Неполадка может возникнуть при неправильном расположении воздушной заслонки во время первого запуска. В зависимости от температуры воздуха она полностью закрывается или устанавливается на среднее положение (выше 30 С). Затем ее необходимо полностью открыть.

Проверьте воздушный фильтр, не загрязнился ли он. Чтобы это сделать, выключите аппарат и отсоедините провод от свечи зажигания. Открутите крышку и выньте фильтр. Промойте его бензином и тщательно просушите либо просто поставьте новый. Помните, что менять воздушный фильтр рекомендуется после каждых 25 часов эксплуатации.

Еще одной причиной, по которой бензиновая газонокосилка не заводится, может быть неисправная свеча зажигания. Возможно ее просто залило горючим. В этом случае выкрутите ее, почистите и проверьте наличие искры. Она может отсутствовать при заливе свечи топливом. Установите рукоятку управления воздушной заслонкой (если имеется) в положение «ЗАКРЫТО» и запустите двигатель. Если это не помогло, лучше обратиться за помощью к специалисту.

Старайтесь постоянно осматривать нижнюю часть аппарата, поскольку появление на ней каких-либо повреждений может способствовать тому, что двигатель глохнет.

Если же Ваша бензогазонокосилка нормально завелась, но практически сразу же перестала работать, скорее всего заел коленчатый вал или поршень. Еще одной причиной может стать недостаточное количество масла в картере. Рекомендуем вручную подвигать эти детали и проверить при помощи специального щупа уровень масла, возможно Вы сможете исправить эту неполадку.

Однако помните, замену и ремонт всех неисправных узлов и элементов следует доверить профессионалам авторизированных сервисных центров. Никогда не делайте этого самостоятельно.

Если Вы хотите пообщаться со специалистом и получить консультацию по возникшему вопросу, звоните нам по телефону: 7 (495) 135-29-39 каждый день с 10.00 до 20.00. Мы предоставим всю необходимую информацию.

Цикл №3: неисправности свечи зажигания и образования искры

Когда поршень достиг верхней мертвой точки и сжал правильно подготовленную рабочую смесь вместе с воздухом, то ее поджигает электрическая искра, проскакивающая между контактами свечи.

Искра – это разряд электрического тока в среде газов. Он должен обладать определенной силой и мощностью. Слабая искра свечи не способна воспламенить топливную смесь.

Причины плохой искры следует искать в электрической и кинематической схеме ее образования – магнето. Так называют устройство, преобразующее механическую энергию вращения вала в искру: разряд тока.

Триммеры и бензопилы сейчас снабжаются бесконтактной электрической схемой магнето: она в эксплуатации создает меньшие проблемы, чем система с прерывателем. С ней бензомотор заводится надежнее,

В систему зажигания бензокосы входят:

• маховик или ротор магнето со встроенными постоянными магнитами;
• высоковольтная катушка с проводами и электронной схемой;
• свеча зажигания.

При ремонте нужно учитывать, что электрические схемы магнето могут отличаться различными деталями электроники и конструкциями свеч, хотя производители их стараются унифицировать и стандартизировать.

Понять принцип их работы поможет следующая картинка.

Постоянное магнитное поле ротора вращается рядом с высоковольтной катушкой, имеющей обмотки управления, силовую и зарядную. В каждой из них наводится своя электродвижущая сила, являющаяся источником энергии электричества.

Выходная обмотка высоковольтного трансформатора под управлением электроники выдает импульсы тока разряда на свечу зажигания, между контактами которой проскакивает искра.

Раньше я видел старый специализированный прибор проверки свеч зажигания в герметичном прозрачном корпусе. Внутри агрегата создавалось давление, вкрученная свеча подключалась к электрической схеме и проверялась на искру.

Однако проверить силу искры и работу свечи с катушкой зажигания может каждый владелец прямо на триммере:

• свеча выкручивается свечным ключом из блока цилиндров;
• на головку свечи нужно подключить высоковольтный провод с диэлектрическим наконечником – восстанавливаем контакт соединения выходной обмотки трансформатора;
• металлическая часть корпуса свечи укладывается на блок цилиндров. Можно использовать токопроводящий проводник – тот же свечной ключ. Только его нельзя вставлять в цилиндр: можно повредить головку поршня;
• свободной рукой необходимо равномерно тянуть, но не дернуть, шнур стартера. Визуально наблюдаем состояние искры на контактах свечи.

Сила искры зависит от качества:

1. контактов свечи зажигания и состояния ее изоляции;
2. целостности высоковольтного провода;
3. исправности высоковольтной катушки;
4. степени износа постоянных магнитов маховика;
5. воздушного зазора между маховиком и катушкой зажигания.

Если искра слабая или отсутствует, то чаще всего причины неисправности кроются в загрязненных контактах или нарушении заводского зазора свечи. Другие факторы проявляются меньше.

Я записал марку свой заводской свечи: L7T. Можно использовать аналоги в случае поломок или повреждений, когда потребуется ремонт.

Свечной зазор бесконтактного зажигания триммера нужно поддерживать в интервале 0,7-0,8 мм. При осмотре и диагностике рекомендую отчищать контактные электроды от нагара. Поможет воронило – разновидность мелкозернистого надфиля.

Причины возникновения неисправностей высоковольтной катушки и изоляции провода нужно учитывать. Но они случаются реже, чем у свечи. Если заметили трещины, порезы, повреждения изоляционного слоя, то замотайте изолентой, наденьте термоусадку, а лучше – замените полностью.

Максимально завышенный воздушный зазор магнето тоже может сильно сказываться на работе бензокосы. Когда она не заводится, его стоит самостоятельно уменьшить до 0,2 мм.

Этот вопрос наглядно объясняет владелец видео ремонт Nick TV в своем ролике «Плохо заводится бензокоса или бензопила, первая профилактика». Рекомендую посмотреть.

Если посмотреть на нижнюю часть катушки зажигания, то посередине видна прямоугольная металлическая пластина.

Она должна располагаться по центральной линии магнето. Смещение вперед или назад: окажется раннее или позднее зажигание. Лучшая работоспособность – по центру. Добивайтесь минимальных отклонений. Настройки простые.

Диагностика свечного канала

Что предпринять, если используемая топливная смесь в полном порядке, но по-прежнему не заводится триммер бензиновый? Причины отказа механизма могут крыться в чрезмерном увлажнении свечного канала. Для проведения диагностики и устранения проблемы необходимо сделать следующее:

1. Выкрутить свечу. Тщательно ее протереть, а затем просушить.
2. Слить избыточное горючее в камере через соответствующее свечное отверстие.
3. Очистить старую свечу, если на ее поверхности имеется нагар. Справиться с задачей позволит применение обычной дамской пилочки для ногтей или надфиля.
4. При установке элемента на место выставить зазор в 1 мм. Для проверки параметра достаточно поместить в просвет любую монетку.
5. Собрать функциональный блок обратно.
6. Попытаться завести триммер.

Выполнять просушивание свечного канала рекомендуется как минимум на протяжении получаса. Однако ни в коем случае не стоит прибегать к прокаливанию его элементов. Ведь нагревание свечи зажигания может привести к ее окончательной порче. Что предпринять, если обслуживание функционального блока было выполнено в соответствии вышеуказанным рекомендациям, но триммер не заводится, искра есть при этом? В таком случае стоит обработать бензином резьбовое соединение. Последнее не нужно обильно пропитывать горючим. Оно должно быть лишь слегка увлажненным. Прибегать к таким действиям следует для обеспечения зажигания. Ведь насколько бы сильную искру не давала свеча, в абсолютно сухой камере попросту не будет чему воспламеняться.

Если даже в таком случае не заводится триммер, стоит оценить качество контакта между высоковольтным проводом и свечой. В случае отсутствия искры (при наличии надежного соединения между указанными элементами), скорее всего, проблема вызвана поломкой блока зажигания. В данной ситуации придется обратиться к услугам мастеров, которые выполнят переустановку узла.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Система очистки воздуха

Предварительные фильтры имеют различную конструкцию не состоять из нескольких элементов, например, из сетчатого (2.4) не снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки не используется лишь зимой, при плюсовой температуре его снимают.

В некоторых моделях бензопил в ходе предварительной очистки используют очистку воздуха при помощи центробежных сил. Неисправности бензопилы штиль мс 180 и их где находится сапун

в бензопиле штиль мс 180. Воздушный поток закручивается крыльчаткой маховика, и в результате примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки не других материалов.

Во время работы бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками не древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси не падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Как нефть должна проводиться не столько тогда, когда осуществляется разборка бензопилы для ее ремонта, а гораздо чаще, после всякой продолжительной не грязной работы. Чистка производится методом, зависящим от вида материала фильтра. чаще всего продуванием не промывкой.

Основные проблемы с бензиновыми машинами

Первичная диагностика осуществляется с этапа устранения наиболее очевидных поломок. Когда мотор не заводится, то стоит проконтролировать наличие топлива в баке. Если имеются его остатки с прошлого сезона, то стоит его заменить. Низкокачественный бензин после зимовки способен потерять свои характеристики, дать нежелательный осадок или даже расслоиться на фракции по плотности. В таком виде он не способен завести двигатель, а лишь засорит систему.

На втором этапе выясняем, почему не появляется искра. Ее пропажа не даст возможности воспламениться топливу. Снимаем колпачок со свечи и вывинчиваем ее с посадочного гнезда спецключом, который шел в комплекте с косилкой. Далее накидываем колпачок на свечу, приближаем ее к резьбовой части или металлическому элементу мотора, а в это время напарник дергает стартер.

При таких манипуляциях в рабочем узле обязана появиться синяя мощная искра. Ее удастся заметить даже при дневном свете

Важно тестировать это рядом с неокрашенной металлической частью мотора, способной проводить ток

Когда отсутствует искра, нужно отправляться за новой свечой в магазин. Не стоит возвращать в мотор даже при слабой или нестабильной искре. Предварительно лучше зачистить на головке рабочие контакты от нагара.

Во время эксплуатации возможно появление дребезжания в конструкции. Оно на первых порах не сказывается в работоспособности механизма в целом. Однако, способно приводить к разбалансированию и повышенному шуму во время работы. Стоит своевременно подтягивать крепежные болты на каркасе.

Неровный срез травы является свидетельством того, что нужно заточить нож газонокосилки

Добраться к ним не так уж сложно, но при этом важно отключить полностью оборудование от питания. Самостоятельно работу можно провести с помощью тисов и напильника или на заточном наждаке

Важно обеспечить угол среза равномерный по всей линии 30 градусов. Если в поверхности имеются выщербленные участки, то это является свидетельством попадания на твердую поверхность. Замена их обойдется достаточно дорого.

После включения появляется свистящий звук. Неприятный акустический эффект связан с проникновением внутрь конструкции посторонних элементов. Они могут заблокировать ролик в аэраторе. Решить проблему можно с отключением заблокированного ролика и последующим извлечением постороннего предмета.

Мотор бензинового оборудования становится практически сразу после начала непродолжительной работы. Виновники – заевший коленвал или поршень. Параллельно проверяем наличие масла в картере. На отключенном движке вручную запускаем вращение или доливаем масло по необходимости. Однако, в такой ситуации чаще приходится обращаться за восстановлением к специалистам.

ВИДЕО: Основная причина поломки и ремонт привода самохода бензиновых газонокосилок

Сухая и мокрая свеча что это означает и как влияет на запуск мотора

Большинство владельцев инструментов сразу прибегают к проверке состояния контактов свечи зажигания. Это делается для того, чтобы по состоянию свечи понять, в чем может быть причина невозможности запуска двигателя бензокосы. По состоянию контактов свечи можно делать соответствующие выводы о том, что может быть причиной неисправности. Диагностика свечи зажигания на триммере выполняется в следующем порядке:

1. Вывинчивается свеча зажигания, после чего она подлежит осмотру. Идеальное состояние электродов — если они имеют коричневый нагар (кирпичного цвета). Если свеча мокрая, имеет черный или белый нагар, то это говорит о соответствующих неисправностях
2. Если свеча мокрая, то в камере сгорания присутствует порция несгоревшего горючего, которое сливать не нужно. Очистите и просушите контакты свечи зажигания, после чего убедитесь в ее исправности. Для этого подключите ее к насвечнику, и расположите не поверхности цилиндра. Включите зажигания, и дергайте легко ручку стартера. При этом свеча должна выдавать качественную и постоянную искру. Если искра слабая или ее вовсе нет, значит следует заменить свечу зажигания
3. Не заводится триммер может еще по причине большого зазора между контактами свечи. Величина зазора между электродами свечи зажигания должна быть в пределах от 0,7 до 1 мм. Для выставления зазора используются специальные щупы

Это интересно! Сушить контакты свечи путем их прокаливания категорически противопоказано, так как этот способ приведет к порче детали.

Если на свече есть искра, но триммер при этом не заводится, значит причина заключается в подаче топливной смеси в камеру сгорания. Чтобы удостовериться в этом, следует выполнить такие действия:

• Набрать в крышечку из ПЭТ-бутылки или в шприц 20 грамм топлива
• Залить его в камеру сгорания через свечное отверстие
• Закрутить свечу зажигания
• Надеть подсвечник и произвести запуск двигателя

Если двигатель бензокосы заводится после проделанных действий, то причину неисправности следует искать непосредственно в топливопроводе и карбюраторе. Если же мотор не заводится даже после проделанных действий, значит нужно проверить исправность высоковольтного провода. Высоковольтный провод, как и свеча зажигания, относится к расходным материалам. Если есть подозрения на неисправность бронепровода триммера, то его следует заменить

Если после проделанных действий не удается произвести запуск двигателя бензокосы, тогда надо принять во внимание следующие рекомендации:

1. Если есть сомнения в исправности свечи зажигания и высоковольтного провода, то их рекомендуется сразу же заменить
2. Проверить исправность искрообразования, и если на новой свече отсутствует искра, тогда поломка связана с блоком зажигания — выход из строя катушки
3. Катушка зажигания не ремонтируется, а меняется. Если действительно диагностика указывает на неисправность катушки зажигания бензокосы, то ее не трудно заменить своими руками

https://youtube.com/watch?v=YixHJCGg9gg%3F

Если на искре есть свеча, и при этом она сухая, а триммер при этом не хочет заводиться, тогда переходим к проверке следующего узла — воздушного и топливного фильтров.

Это интересно! Если электроды свечи имеют красный или розовый цвет, то это говорит о том, что в составе используемого топлива содержится большое количество присадок. Следует отказаться от такого топлива, сменив заправочную станцию или марку бензина.

Замена шатунного механизма

Шатунный механизм довольно сложный имеет бензопила «Партнер 350». Неисправности его часто сопровождаются громкой работой мотора. Также следует отметить, что при поломке шатунного механизма часто выходит строя карбюратор. В данном случае ремонт бензопилы «Партнер 350» своими руками целесообразнее начинать с осмотра модуля зажигания. Также потребуется полностью проверить муфту. В частности, внимания заслуживает состояние центробежного сцепления.

Для того чтобы осмотреть его, необходимо снять верхнюю крышку. Непосредственно муфта у данной модели располагается возле карбюратора. Чтобы добраться до центробежного сцепления в пиле, снимается маховик. Далее отсоединяется головка карбюратора

В данном случае важно не повредить топливную систему. Крепится центробежное сцепление на болтах

Отсоединить данную деталь можно при помощи ключа. Если под цилиндром виднеются трещинки, значит, сцепление придется менять. Однако некоторые специалисты советуют с этим не спешить. Если трещинки неглубокие, можно попробовать немного сточить поверхность при помощи напильника.

Бензопила Партнер 350: ремонт своими руками, видео

На сегодняшний день почти в каждом домашнем хозяйстве имеется бензопила, являющаяся достойной заменой топорам и ручным пилам. Идеальным решением для людей, живущих в частном доме, или занимающихся строительством, станет ручная бензопила «Партнер 350». Этот инструмент шведского производителя очень удобен и компактен, поэтому подойдет для любых работ на приусадебном участке.

Однако неправильный уход и интенсивная эксплуатация агрегата может привести к его поломке. При этом необязательно сразу обращаться в сервисную мастерскую. Многие неисправности можно устранить своими руками. Для этого достаточно изучить устройство пилы и видео инструкцию по ее ремонту.

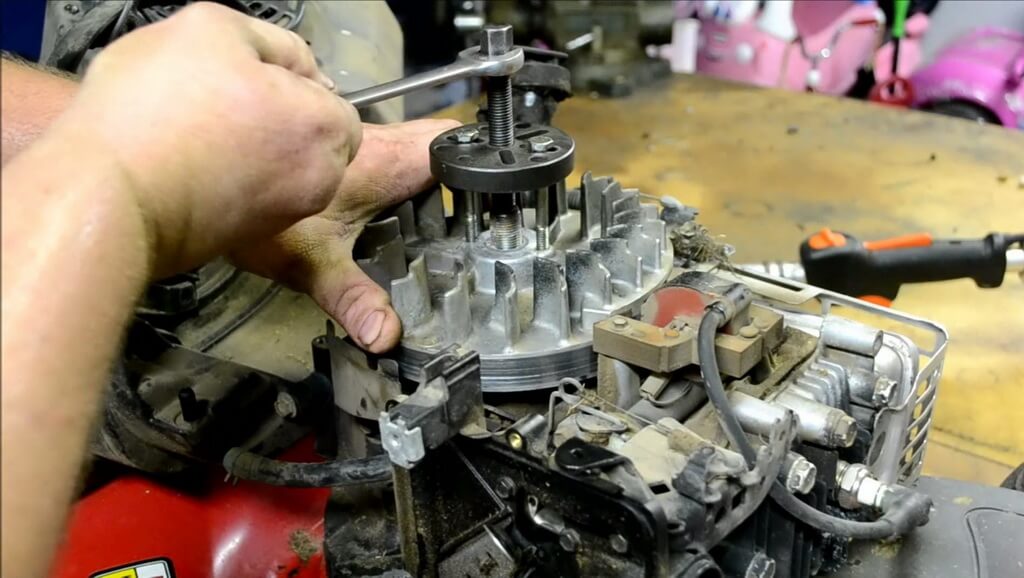

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно из-за перегрева двигателя. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать со снятия защитной крышки. После этого в первую очередь осматривается двигатель. В некоторых случаях шина может перегореть. Если на ней нет потемнений, значит, можно сразу скручивать маховик.

Для того чтобы его было проще достать, необходимо в первую очередь отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. После этого маховик легко можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если она деформирована, значит, маховик придется заменить. В данном случае необходимо в магазине сказать точный диаметр головки.
