Горелка на отработке

Особенности изготовления своими руками горелки на жидком топливе

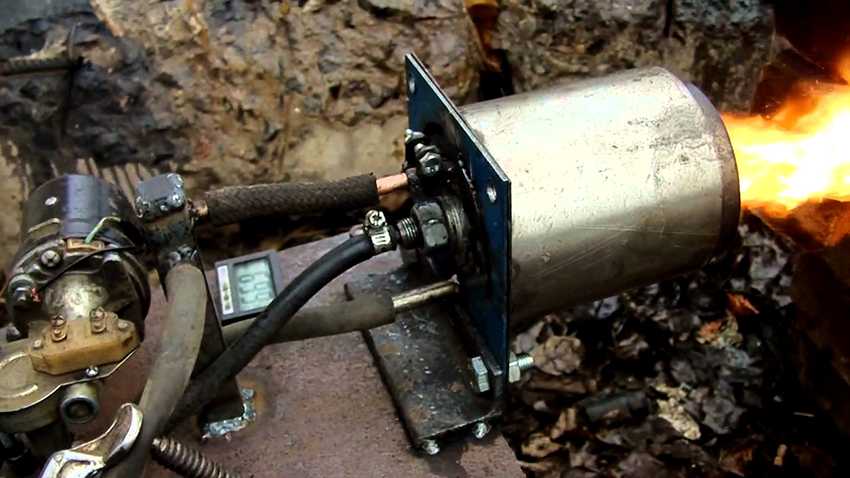

Горелка Бабингтона

Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха

Делаем печь на отработке

От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

Принцип работы заводской горелки на отработке

Горелка на масле устанавливается в топку котла – пламя должно нагревать теплообменник. В самом начале, когда вы включаете горелку (первое включение), топливный насос через топливозаборник и систему фильтров втягивает отработку из расположенной на некотором удалении емкости в специальный бак. Там установлены электрические ТЭНы, которые нагревают топливо до температуры 50-60 градусов.

В баке для отработки стоят ТЭНы.

После этого компрессор подает давление воздуха. Воздушный поток выдавливает топливо через специальное сопло, распыляя его факелом. При этом смесь дополнительно обогащается кислородом посредством специального вентилятора, установленного в корпусе горелки. За соплом стоит пьеза, она работает беспрерывно. То есть между контактами всегда есть разряд, как маленькая молния, ее видно визуально. Теплое масло, обогащённое кислородом, воспламеняется. В качестве топлива нельзя использовать:

  • бензин, растворитель или солярку в чистом виде (нужно смешивать с маслом);
  • синтетическое моторное и трансмиссионное масло;
  • новое моторное масло.

Горелка работает громко, даже очень. Чем сильнее давление воздуха, тем сильнее звук и, соответственно, больше пламя. Чтобы как-то упорядочить факел пламени на конце горелке предусмотрен рассекатель. Команды на включение и выключение аппарата дает электронный блок, оперируя информацией от выносных термодатчиков.

Горелки бывают одноступенчатые и двухступенчатые. Одноступенчатые при запуске сразу начинают работать на полную мощность (ту, которую вы выставили). Двухступенчатые приборы включаются в два этапа. На первом они сначала выдают 25% мощности и постепенно повышают до 50% или 70% в зависимости от модели. На втором этапе горелка выходит на полную мощность

Производители и цены грелок на отработанном масле

На российском рынке представлены как отечественные модели горелок, так и зарубежные. В основном это китайские изделия, или изготовленные при участии Китая. Но это не означает, что их качество ненадлежащего уровня. В Китае тоже умеют делать качественные вещи, просто чаще всего наши коммерсанты везут на российский рынок дешевый низкопробный хлам. В сертифицированных магазинах все совсем иначе – качество на высоте, гарантии, сервисное обслуживание.

Среди популярных производителей можно отметить:

  • Master – совместное производство Польши и Китая;
  • Euronord – Китай;
  • Kroll – Германия;
  • Nortec – Китай;
  • Caeq – Канада;
  • Олимпия – Россия, изготавливается на базе горелки OLB из Южной Кореи.

Цена горелки на отработанном масле зависит от комплектации и мощности. Из дешевых Nortec WB40 мощностью от 15 до 40 кВт с расходом 1,5-3,9 кг отработки в час. Цена 92200 рублей. Для сравнения представим одну из самых дорогих моделей горелок Kroll KG/UB – мощность до 1276 кВт, расход на максимуме 110 кг отработанного масла в час, цена 1837 тыс. рублей (почти 2 млн.). При этом выпускается без фиспакета, его нужно приобретать отдельно.

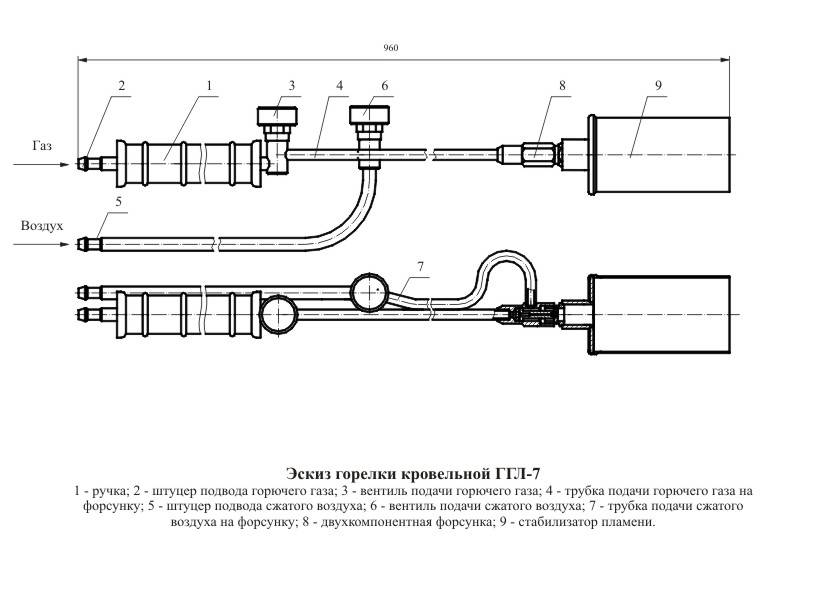

Как сделать горелку своими руками по схемам и чертежам

Горелки, полученные на основе изобретения Роберта Бабингтона, прошли неоднократную доработку и модернизацию. Отсюда расхождения в разных чертежах, схемах и иллюстрациях. Избранный вариант нуждается в тщательном изучении, чтобы исключить конструктивные ошибки.

На заметку! Не стоит делать усредненный вариант горелки для утилизации отработанного масла. Лучше воспользоваться одним проверенным аппаратом на основе предложения опытного рационализатора.

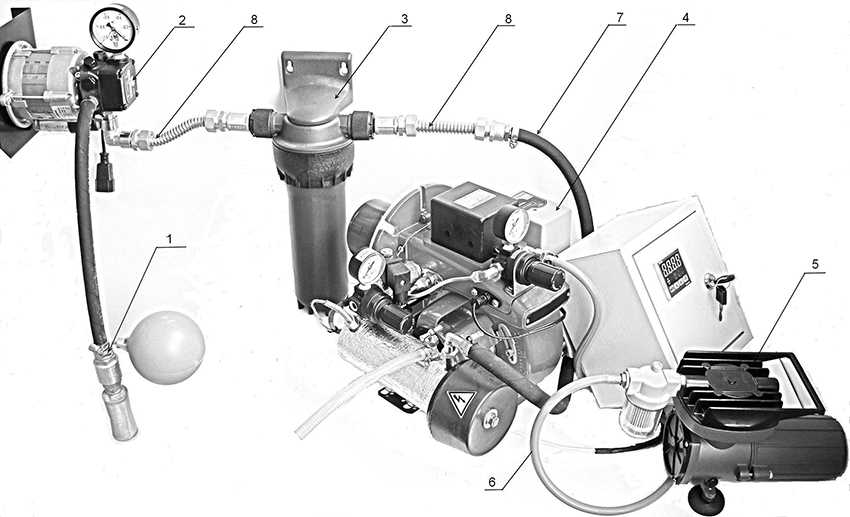

Схема сборки горелки, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод.

Подсказки и рекомендации других мастеров тоже могут оказаться полезными для изготовления определенных элементов и узлов. Предлагаемые пояснения, которые взяты на одном из специализированных форумов, касаются следующих деталей:

  • металлической полусферы (можно сделать из чего угодно, в том числе из части латунной дверной ручки или сферической гайки);
  • стального резьбового тройника для соединения двухдюймовых труб (вместо него можно брать крестовину с теми же параметрами);
  • для топливной подачи подходит 10-миллиметровая медная трубка;
  • для сопла нужен сгон металлической трубы, имеющий наружную резьбу (до 200 мм);
  • под подачу воздуха пригодится металлическая трубка диметром 10 мм, подведенная в сопло;
  • состыковать каналы с корпусом лучше резьбовыми фитингами подходящего размера;
  • основную подачу отработки будет осуществлять небольшой насос с простейшим мотором (от мотоцикла или автомобиля).

На заметку! Рекомендуется использовать компрессор от холодильника. Небольшого давления (2-4 бар) будет вполне достаточно для эффективной работы сопла. Воспламенение легко обеспечить свечами зажигания от автомобиля, стоящими у сопла.
Чтобы избежать ошибок при сборке горелки необходимо тщательно изучить инструкции и схемы.

Сопло – небольшое отверстие, его размер регулирует мощность самоделки по принципу Р. Бабингтона. Иногда в полусфере делают несколько небольших отверстий, поскольку одно может забиваться или его окажется недостаточно. Есть сведения, что 1 отверстие размером 0,25 мм обеспечит мощность горелки в пределах 10-15 кВт, что зависит от качества сгораемого сырья.

В полусфере с готовым отверстием посредством входа через тройник крепят канал подачи воздуха. Герметичность обеспечивает резьбовая заглушка, в которой просверлен паз для трубки. Тройник следует припаять к штуцеру, куда подсоединяется трубка подачи масла, которое требует прогревания перед утилизацией. Для этого в бак необходимо впаять ТЭН, желательно с термореле. Трубка в несколько витков подготовит масло-отработку для подачи в сопло.

Чтобы поступал воздух, дополнительно в сопле нужно просверлить 2 паза размером около 8 мм. Сначала к тройнику присоединяется сопло, далее – медная спиралевидная трубка, после чего производится крепление к штуцеру. Часть масла будет стекать в бак-отстойник, который для безопасности лучше отвести в сторону через трубку. Мастера, владеющие секретами электроники, аппарат обычно снабжают контроллером и платой для организации розжига.

Горелка – универсальная конструкция, которую можно приспособить и под другие виды жидкого топлива. Хотя сегодня подобные устройства есть в продаже, их дороговизна побуждает домашних мастеров делать нечто подобное своими руками. По эффективности домашние приборы для сжигания отработки не уступают брендовым новинкам, предназначенным для обогрева мини-цехов, теплицы, небольших фермерских хозяйств.

Что представляет собой горелка Бабингтона

Самодельная масляная горелка может быть использована в самых разных целях, например, для работы с универсальным котлом или в составе простой жидкотопливной печки. Главная задача – собрать форсунку, которая будет давать мощное пламя. А вот и предъявляемые требования:

  • Небольшой расход электроэнергии;
  • Простота в изготовлении;
  • Высокая эффективность;
  • Безупречная работа самоделки даже на загрязненном топливе.

Мы уже говорили, что для эффективного сжигания отработанного масла нужно подогреть или распылить его. Проще всего подогреть его с использованием ТЭНа до высокой температуры, но это чревато большими расходами на электроэнергию. Жидкостная горелка должна стать источником дешевого тепла, а в случае с электроподогревом (испарением) это невозможно – тарифы на коммунальные услуги в нашей стране очень велики.

Раз мы не можем обеспечить подогрев отработанного масла с его последующим испарением, следовательно, нужно попробовать его распылить. Именно это и позволяет сделать горелка Бабингтона, обладающая на редкость простой конструкцией. Если взять упрощенный чертеж, то мы увидим, что топливо здесь стекает по сферической поверхности, в которой проделано тоненькое отверстие – через него подается воздух, выходящий из компрессора. Воздушная струя как бы сдувает с поверхности сферы частички отработанного масла, в результате чего образуется топливно-воздушная смесь.

Приведенная схема дает пускай и несколько упрощенное, но все таки довольно доходчивое объяснение принципа работы горелки.

Получившаяся смесь поджигается, а пламя горелки используется по тому или иному назначению. Например, ничто не мешает установить горелку в универсальный котел, который может работать с любыми видами топлива. Также возможно самостоятельное изготовление котлов, в этом нет ничего сложного. Интересен тот факт, что испарение здесь фактически отсутствует – процесс протекает практически при невысокой температуре, за счет напора воздуха из тончайшего отверстия.

Для более эффективного горения в горелке на жидком топливе задействуется система подогрева отработанного масла за счет маломощного ТЭНа. Вот примерная схема для изготовления такой горелки.

Горелка Бабингтона – устройство довольно простое, но для его изготовления все таки потребуются некоторые навыки, которые кроме как опытным путем едва ли получится где-то получить.

Горелка Бабингтона обладает множеством преимуществ. В первую очередь она не нуждается в предварительной очистке отработанного масла, а примесей в нем очень и очень много – неспроста оно имеет такой черный цвет. Во вторую очередь, она чрезвычайно проста в изготовлении. Если вы любите и умеете работать с инструментами, вы без труда справитесь с ее сборкой и получите в свое распоряжение простой и эффективный источник тепла.

Испарительная горелка на отработке требует еще одного источника тепла. Это приводит к необходимости использования большого количества электроэнергии или к усложнению конструкции – нужно как-то подогреть топливо, чтобы оно начало распадаться на легковоспламеняющиеся фракции. Схема от Бабингтона устроена куда проще – в ней трудно обойтись без компрессора, зато в ней можно обойтись без испарения. Она предусматривает простейшее распыление горючего, после чего оно воспламеняется без особого труда.

5 Необходимые инструменты

Установки с чашей испарителя, имеющие капельный метод подачи топлива и принудительное нагнетание воздуха, отличаются высокими показателями КПД, при этом их изготовление не представляет особой сложности. В камере сгорания можно расположить водяной контур, что позволяет использовать такие теплогенераторы для обогрева помещений площадью до 100 квадратных метров.

Необходимые инструменты и материалы:

  • Листовой металл толщиной не менее 5 миллиметров или заготовки из газовых баллонов.
  • Металлический уголок размером 20 на 40 миллиметров.
  • Сварочный аппарат.
  • Болгарка с отрезным кругом по металлу.

Использование в качестве основы заготовки из газового баллона позволяет существенно упростить изготовление теплоагрегата. Емкость необходимо правильно подготовить, для чего срезают сферические части сверху и снизу и зачищают края болгаркой, чтобы удалить все имеющиеся заусеницы.

Рекомендации по изготовлению отопителя:

  • Пламенную чашу и камеру сгорания изготавливают из нержавеющей стали толщиной 3 миллиметра.
  • Трубу подачи масла выполняют из нержавейки толщиной в 1,5−2 миллиметра.
  • Жаровые трубы должны изготавливаться из прочной стали в 3−4 миллиметра.
  • Герметизация верхней крышки выполняется при помощи стальной полосы и асбестового шнура.
  • Ревизионный люк можно изготовить из листовой заготовки толщиной 3 миллиметра.
  • Теплообменник выполняют из нержавеющей жаропрочной стали толщиной в 4 миллиметра и более.

Улитку нагнетателя можно сделать своими руками или использовать салонный отопитель от жигулей. В последнем случае несколько упрощается изготовление агрегата, а подобрать необходимые компоненты можно в авторазборке или в магазинах автозапчастей.

Пошаговый алгоритм изготовления котла на отработке.

  1. 1. Из жаровых труб диаметром 32 миллиметра сваривают теплообменник.
  2. 2. К теплообменнику приваривают подводящие патрубки для системы водяного отопления.
  3. 3. Подготавливают заготовку баллона, для чего срезают верхнюю и нижнюю части.
  4. 4. К горловине, которая в последующем будет использоваться в качестве крышки теплогенератора, приваривают штуцер диаметром около 100 миллиметров.
  5. 5. Внутри котла вваривают металлическую перегородку из листовой стали, которая разделяет баллон на две отдельные камеры.
  6. 6. Перегородку следует герметизировать асбестовым шнуром.
  7. 7. Изготавливают дожигатель в виде металлической чаши и крепят его в нижней части котла.
  8. 8. В разделяющую котёл на две камеры перегородку вваривают перфорированную трубу.
  9. 9. К дожигателю приваривают трубу, отвечающую за подачу воздуха. Устанавливают улитку, которая осуществляет нагнетание в камеру сгорания кислорода.
  10. 10. Всё, что останется сделать, — это выполнить трубу дымохода, длина которой составляет не менее метра.

Котел на отработке своими руками готов. Нужно провести пробный пуск теплогенератора, при необходимости отрегулировать интенсивность подачи воздуха и топлива на испаритель. В последующем какого-либо обслуживания самодельные котлы не потребуют, а такое оборудование, при условии использования качественной листовой стали и толстостенных баллонов, прослужит на протяжении многих лет.

Самодельный котел на отработанном масле — это универсальное в использовании тепловое оборудование, которое позволит качественно отапливать подсобные помещения, гаражи, мастерские и частные дома. Наличие дополнительного водяного контура позволяет повысить эффективность отопителя, а благодаря его простой конструкции изготовить аппарат самостоятельно не составит особого труда. Чертежи котла на отработке своими руками позволяют существенно упростить изготовление техники. Можно выполнить аппарат с двойным контуром, что позволяет решить проблемы с горячей водой и теплом в помещении.

https://youtube.com/watch?v=yJkX1x74TXI

Достоинства и недостатки горелки на жидком топливе

Это оборудование имеет массу достоинств, основными из которых являются:

  • Простота изготовления своими руками и эксплуатации.
  • Широкое распространение чертежей для изготовления приспособления.
  • Дешевизна отработанного масла, применяемого в качестве топлива.
  • Данные приборы отлично подходят транспортным организациям и компаниям, где отработки очень много. Таким образом можно утилизировать отработку и произвести отопление помещений.
  • Эффективность и функциональность устройств.
  • Мобильность приспособления.

Несмотря на перечисленные достоинства, горелка имеет и недостаток. Она достаточно требовательна к качеству отработанного масла.

Советы по установке

Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

Касательно правильного монтажа дадим такие рекомендации:

  1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
  2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
  3. Обязательно установите на подающей магистрали отопления группу безопасности.
  4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
  5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
  6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.

Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

Подачу отработанного масла в камеру сжигания котла проще всего организовать самотеком – из подвешенной к стене емкости. Но за подобной системой нужно постоянно следить плюс по мере опорожнения интервал между каплями увеличивается, а интенсивность горения уменьшается.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура

Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

5 Самодельные горелки Бабингтона

Приобрести изготовленные заводским способом горелки Бабингтона проблематично. Большинство производителей отопительной техники не выпускает такие котлы, а у имеющихся на рынке модификаций стоимость будет сопоставима с лучшими газовыми и твердотопливным моделями. Поэтому большинство домовладельцев изготавливают мазутную горелку своими руками или заказывают ее выполнение опытному мастеру.

Можно найти различные чертежи горелки Бабингтона своими руками, что позволит ознакомиться с принципом работы такого отопителя и изготовить его самостоятельно.

Для выполнения простейшей модели горелки на отработанном масле потребуется следующее:

  • Полый шар или полусфера, из которой будет выполнена рабочая поверхность.
  • Сопло выполняется из металлической трубки длиной не более 200 миллиметров.
  • Медная трубка для топливного тракта диаметром 10 миллиметров.
  • Металлическая или пластиковая трубка, которая отвечает за подачу воздуха.
  • Резьбовые фитинги для соединения трубок подачи топлива и воздуха.

В импровизированной форсунке-полусфере потребуется высверлить калибровочное отверстие малого диаметра. Именно от качества выполнения сопла будет зависеть в последующем эффективность горелки. Потребуется использовать тончайшее сверло, которым выполняется отверстие толщиной не более 0,4 миллиметра.

Выполнение больших по диаметру отверстий приведет к существенному увеличению расхода топлива, при этом ухудшаются показатели эффективности котла. При наличии на форсунке толстых сопел существенно усложняется розжиг горелки, а в последующем сложно поддерживать равномерность горения, котёл будет часто тухнуть, требуя повышенного внимания и постоянного обслуживания.

Выполнив отверстие в форсунке, к шару подводят трубку для подачи воздуха, на которой устанавливается тройник. В него сверху пайкой врезается штуцер, к которому подсоединяется подающая топливо медная магистраль.

Далее монтируют теплонагревающий элемент для подогрева отработки. Внутри полусферы устанавливают электрический ТЭН с терморегулятором. Около нагревателя выполняют несколько витков трубки, отвечающей за подачу топлива. Это позволит подогреть жидкость на 5−10 градусов, улучшив ее сгорание и повысить КПД котла.

Электрический розжиг горелки выполняется на основе одной или двух автомобильных свечей зажигания. Их вкручивают в начале сопла, подключая к электричеству. Также потребуется установить пусковое электрореле, что позволит получить стабильную искру, которая необходима для розжига горелки.

Изготовив своими руками котел Бабингтона, можно использовать в качестве топлива мазут, отработанное масло, биодизель и другие тяжелые продукты нефтепереработки. Автоматический аппарат будет иметь регулятор интенсивности горения, при этом имеется возможность самостоятельного изготовления отопителей мощностью до 30 кВт. Сейчас можно найти многочисленные чертежи горелок Бабингтона, которые отличаются универсальностью и функциональностью использования. Необходимо лишь руководствоваться такой документацией, выполняя отопители в полном соответствии с чертежом и схемой.
