Преимущества и технические характеристики пилы Husqvarna 236

Бензопила Husqvarna 236 отличается своей универсальность, способна выполнять широкий спектр работ. Сюда относятся как тяжелые работы по валке деревьев, заготовке дров, так и работы по обрезке кустарников, формированию крон садовых деревьев. Для своего бытового класса модель оптимальная по соотношению «цена-качество». На ней установлен производительный двигатель с достаточным моторесурсом. Эргономичный дизайн и безопасная рукоятка обеспечивают удобство при работе, переключении режимов. Качественная сборка инструмента продлевает срок службы, особенно если следовать инструкции по эксплуатации. При серьезных поломках отремонтировать пилу можно своими руками, приобретя оригинальные запасные детали. Также высокая степень унификации инструментов бренда позволяет осуществлять замену запчастей между моделями одного типа.

В остальном бензопила Husqvarna 236 имеет такие технические характеристики:

  • мощность – 1,9 л. с.;
  • вместительность бака для горючего – 300 мл;
  • бачок для масла – 200 мл;
  • длина шины – 35 см;
  • шаг цепи – 3/8 дюйма;
  • количество звеньев – 52;
  • габариты – 540270282;
  • вес – 7,37 кг.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

  • Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
  • В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
  • Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
  • При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

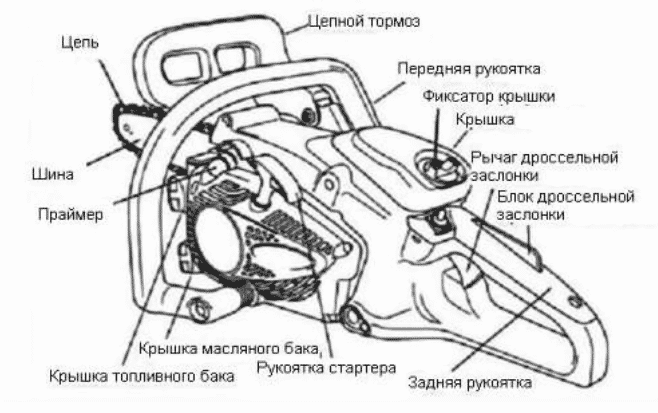

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

  1. Неисправность масляного насоса;
  2. Засор фильтрующего элемента, установленного в баке;
  3. Неисправность сапуна масляного бака;
  4. Разрыв масляного шланга;
  5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
  6. Засор масляного канала в корпусе пилы;
  7. Засор канала подачи масла в шине;
  8. Неисправность шестерни привода масляного насоса.

Регулировка Карбюратора Бензопилы Хускварна 135

Как верно отрегулировать карбюратор на бензопиле своими руками

«Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем двигателям внутреннего сгорания.

Сегодня поговорим о том, как отрегулировать карбюратор на бензопиле. Вообще, такая процедура проводится изредка. Заводская настройка — это самый лучший и качественный вариант. Однако, при необходимости её выполняют посредством регулировки специальных винтов. Разберёмся, как отстроить своими руками:

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Оптимальные настройки карбюратора бензопилы регулировка карбюратора7e 140 142-16. Если этот баланс не соблюдается, то в работе ДВС (двигателя внутреннего сгорания) происходят сбои. Несоответствующая норме смесь, может быть или перенасыщенной (когда увеличивается количество топлива по отношению к воздуху) или обеднённой (когда воздуха больше чем положено, а топлива меньше).

  • Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
  • Открытие заслонки регулирует количество подачи топлива и воздуха;
  • Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
  • Смесь, образованная в результате этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

  • Движок плохо заводится и быстро глохнет. Возможная причина: обеднённая смесь.
  • Чрезмерное (больше нормы) потребление топлива. Кроме того, интенсивные (больше обычного) выхлопы. Возможная причина: перенасыщенная смесь.
  • Двигатель не хочет работать вообще. Причины здесь две: нет бензина (засорился топливный жиклёр) или нет искры (неисправна свеча, обрыв высоковольтного провода или выход из строя электронного блока).

Сам по себе сбой настроек бывает редко и причины, как правило, следующие:

  • Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Возможная причина: неаккуратное прикосновение, попытка грубой регулировки или сильные внешние вибрации.
  • Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Если бензопила начала чихать или плохо заводится, тогда настало регулировка карбюратора бензопилы хускварна 137 своими руками будет отличным решением этих проблем. Регулировка карбюратора бензопилы хускварна 142, 147. Подумайте о ремонте ДВС или замене пилы.
  • Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. Д. Регулировка карбюратора регулировка карбюратора к 135 бензопилы хускварна 137. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.Е. По звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

  • Т – регулирование холостого хода;
  • L – регулирование минимальных оборотов;
  • H – регулирование максимальных оборотов;

Модификации

Хускварна 240 имеет две модификации, это Husqvarna 240 e series и Husqvarna 240 e series TrioBrake.

В комплектации e series, на пилу дополнительно устанавливается система Smart Start, которая предназначена для облегчения запуска бензопилы, а также откидные крышки топливного и масляного баков, и система натяжения цепи без помощи дополнительного ключа. По сути, Husqvarna 240 e-series, это люксовая версия базовой модели бензопилы.

Хускварна e-series TrioBrake, это тоже люксовая модель 240-й, только дополнительно оснащенная инновационной технологией TrioBrake, которая защищает оператора при возникновении обратного удара. При внешнем осмотре, определить бензопилу, оснащенную данной системой очень просто т. к. он имеет дополнительный рычаг в районе рукоятки под правую руку, который отвечает за включение тормоза пильной цепи при отскоке.

В видео ниже, представлено описание того, как работает система и для чего она необходима.

Инструкция по эксплуатации

Читайте так же

Производитель подчеркивает, что пилу не следует начинать использовать, пока цепь не будет обработана достаточным количеством масла. Перед началом работ необходимо ознакомиться с инструкцией еще и потому, что из неё вы сможете узнать о мерах безопасности при работе.

Например, если неправильно сочетать цепь и пильную шину, то это увеличит вероятность отдачи. Но даже в том случае, если вы ознакомитесь с руководством, предвидеть возможные ситуации при работе с пилой невозможно, поэтому оператору следует быть осторожным, руководствуясь здравым смыслом. Использовать при работе необходимо защитные наушники, специальный шлем, очки и спецодежду.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Надежность бензопил

236-я модель Husqvarna считается достаточно надежной, и при правильном использовании она не вызывает проблем у владельцев. В тех случаях, когда инструмент используется и хранится неправильно, первым, что может выйти из строя, является карбюратор.

Как и все бензопилы, оснащенные двухтактными двигателями, Husqvarna 236 очень чувствительна к чистоте воздуха, поступающего в цилиндр. В этом случае, если владелец инструмента не контролирует чистоту воздушного фильтра и не меняет его во времени, КПГ пилы будет выходить из строя намного быстрее. Это очень серьезная проблема, решение которой заключается в проведении капитального ремонта.

READ Синтетический Мрамор Столешница Чем Резать

Подробную информацию о неисправностях бензопилы Husqvarna, а также о способах их устранения можно найти в статье о ремонте Husqvarna на нашем веб-сайте. Статья содержит информацию о том, как снять цилиндр, что делать, если масло протекает или когда Husqvarna 236 запускается и останавливается.

Владимиру 36 лет. Тюмень.

Я купил свою бензопилу более 2 лет назад. Сначала я был немного расстроен, потому что думал, что у него немного не хватает энергии, но после того, как я посетил сервисный центр и отрегулировал карбюратор на пиле, двигатель работал на полной скорости, и бензопила значительно повысила производительность.

За все время эксплуатации в условиях пилорам я работаю на пилорамах, 236-й практически не ломался. Я вовремя меняю фильтр и стараюсь содержать пилу в чистоте. После каждого рабочего дня я чищу компрессором. На мой взгляд, это то, что позволяет работать без поломок.

Но были еще поломки. После года использования пришлось заменить шнур стартера, но я думаю, что это мелочь. Были также некоторые проблемы с запуском, но они закончились после того, как я заменил топливный фильтр. Вообще я не слышал, чтобы такие бензопилы начинали плохо.

Я советую вам использовать только качественные масла Husqvarna, потому что я использую их и очень доволен. Даже для смазки цепи я использовал специальное клейкое масло и заметил, что шина и звездочка работают намного дольше, чем мои коллеги, которые экономят и заправляют отработанное масло из автомобильных двигателей.

Всем рекомендую, бензопила стоит потраченных на нее денег.

Настройка карбюратора китайской бензопилы

Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход. Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем. Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от того же состояния. На многих видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.

{SOURCE}

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

Как установить ремкомплект?

Если проблема коснулась карбюраторной форсунки, можно попробовать своими руками устранить серьезную неисправность. Однако завод-производитель рекомендует с данной неприятностью бороться только заменой узла.

Чтобы снять карбюратор, нужно полностью очистить пилу от опилок и стружки. Для этого необходимо применять компрессор и пистолет с сжатым воздухом. Далее откручивается крышка фильтра и снимается фильтрующий элемент. После этого отсоединяются все привода и тяги дросселя от карбюратора husqvarna. Теперь можно снять карбюратор с пилы.

Далее нужно полностью разобрать карбюратор и заменить все элементы, который предлагает ремкомплект. А именно, запчасти и прокладки. Это убережет в будущем от поломок.

Теперь вы знаете, как выполняется регулировка карбюратора известной бензопилы хускварна 137.

Для чего нужна первичная регулировка?

Первичная обкатка бензопилы: работа с тонким материалом

Датчик кислорода:назначение,виды,устройство,фото,принцип работы

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

  1. Всегда смешивайте бензин и масло в соответствии с цифрами, указанными class=»aligncenter» width=»345″ height=»400″ Пропорции топливной смеси для двигателя бензопилы
  2. Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.
  3. Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
  4. При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
