Индукционный нагреватель металла. Принцип работы

Преимущества самодельного устройства

Нагреватели имеют несколько важных достоинств. К ним относят следующие пункты:

  1. На поверхности агрегата не появляется накипь, поскольку при образовании вихревых токов происходит вибрация. Подобная особенность исключает дополнительные траты на очистку котлов.
  2. Теплогенератор отличается максимальной герметичностью, даже если он изготовлен своими руками. Вероятность протечек в котлах исключается, поскольку теплоноситель прогревается внутри трубы, а тепловая энергия передается посредством электромагнитного поля. В устройстве системы не предусмотрены разъемные соединения.
  3. Нагревательный прибор не нуждается в ремонте или обслуживании, поскольку он представляет собой трубку из меди. Для сравнения, спираль ТЭНа часто перегорает и требует замены.
  4. Во время работы инверторного оборудования отсутствует избыточный шум. При этом агрегат создает вибрации, но их частота настолько низкая, что они практически не ощущаются.
  5. Сборка и обслуживание системы не сопровождаются большими затратами. Это позволяет без особых сложностей и финансовых вложений соорудить обогревательный прибор в домашних условиях.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

  • индуктора;
  • генератора;
  • нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображений

Фото из

Независимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элемент

Несомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборами

Веским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезен

Если самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуру

Для того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагреватель

Самым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросварке

Индукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергия

Принцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металлов

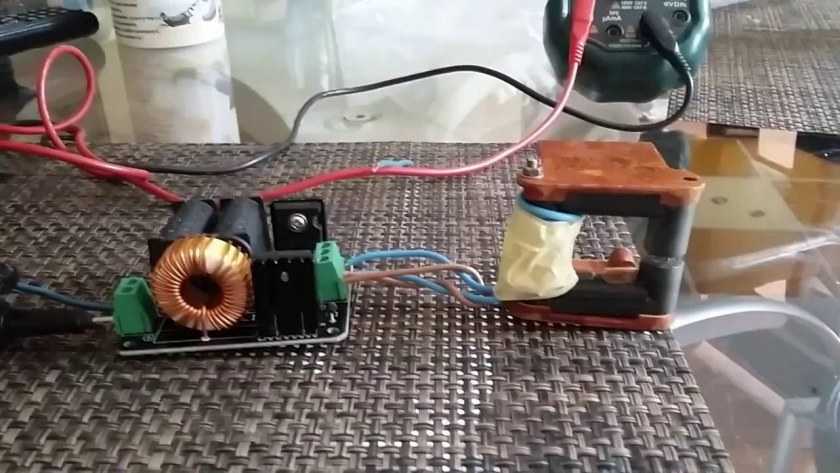

Сборка простейшего индукционного нагревателя

Быстрое разогревание вихревыми токами

Обязательный доступ к источнику энергии

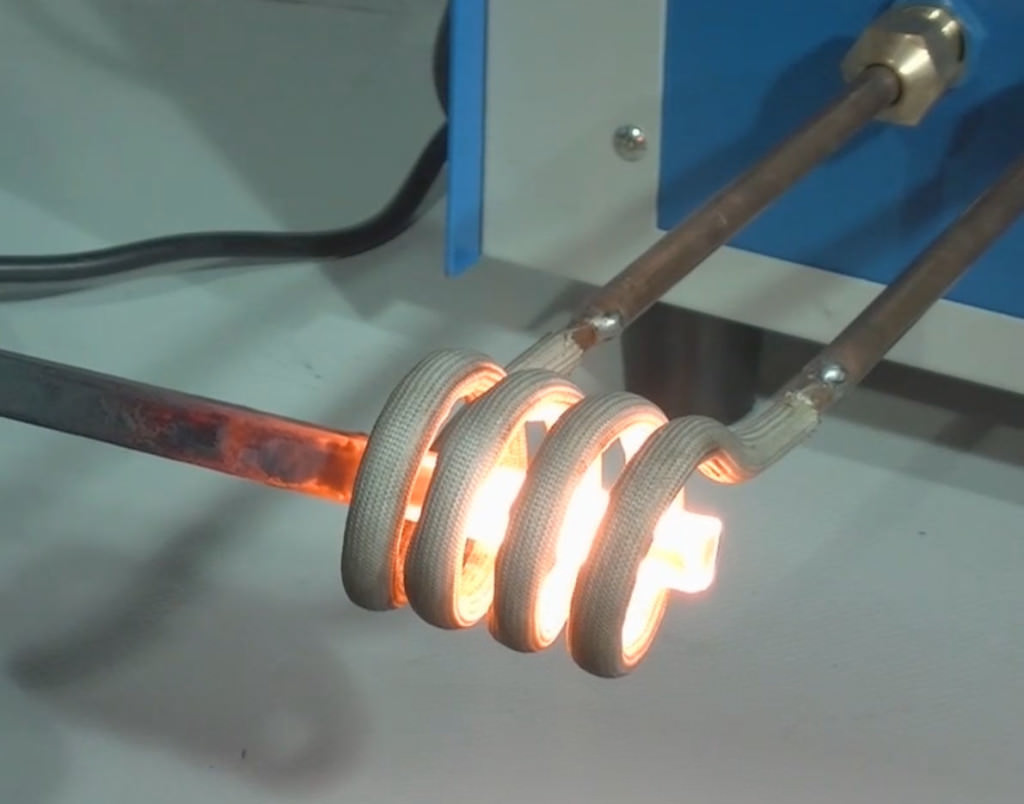

Нагрев металлической трубки

Модернизация обычного инвертора

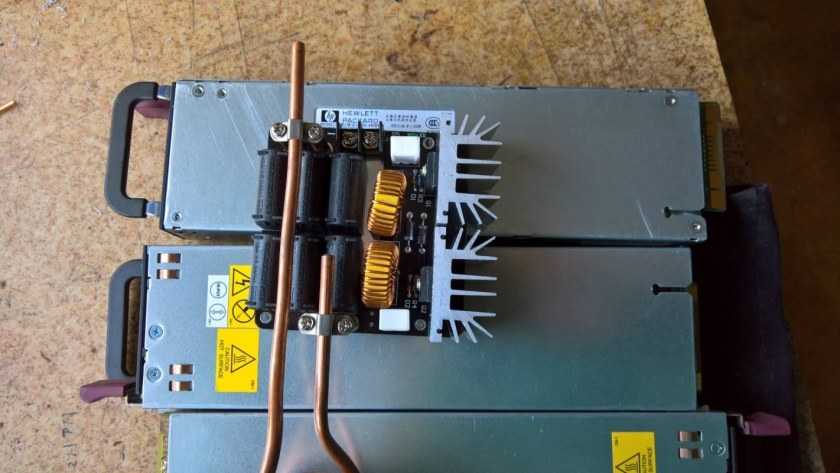

Использование инвертора в качестве генератора

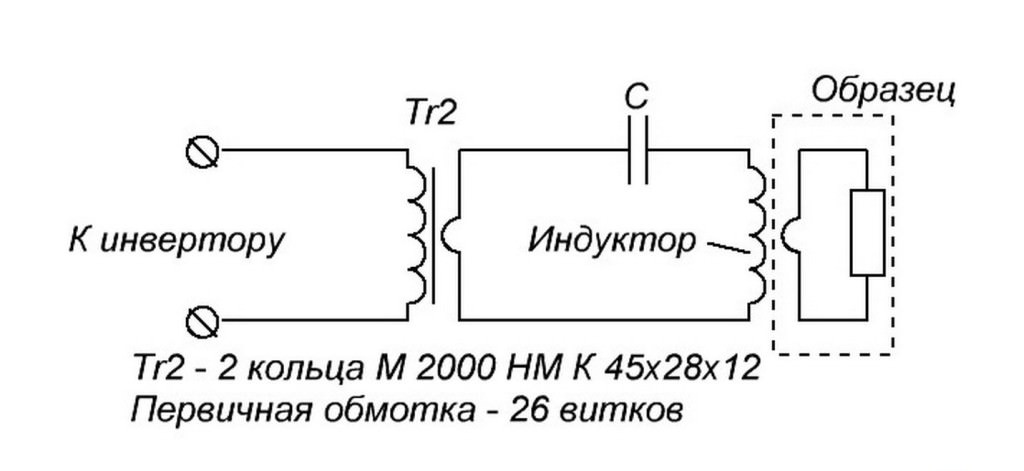

Точки подключения индукционной катушки

Применение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Это интересно: Циркуляционный насос для отопления — подбор модели и правила установки

Шаг 2: Схема инвертора

Это схема для инвертора. Схема на самом деле не такая сложная. Инвертированный и неинвертированный драйвер повышает или понижает напряжение 15В, чтобы настроить переменный сигнал в трансформаторе (GDT). Этот трансформатор изолирует чипы от мосфетов. Диод на выходе мосфета действует для ограничения пиков, а резистор минимизирует колебания.

Конденсатор C1 поглощает любые проявления постоянного тока. В идеале, вам нужны самые быстрые перепады напряжения на цепи, так как они уменьшают нагрев. Резистор замедляет их, что кажется нелогичным. Однако если сигнал не угасает, вы получаете перегрузки и колебания, которые разрушают мосфеты. Больше информации можно получить из схемы демпфера.

Диоды D3 и D4 помогают защитить МОП-транзисторы от обратных токов. C1 и C2 обеспечивают незамкнутые линии для проходящего тока во время переключения. T2 — это трансформатор тока, благодаря которому драйвер, о котором мы поговорим далее, получает обратный сигнал от тока на выходе.

Основы технологии индукционного нагрева

Технология индукционного нагрева требует источника переменного тока, пропускаемого через катушку индуктивности. В результате катушка индуктивности генерирует переменное магнитное поле, что приводит к следующему эффекту:

Вот такого эффекта, к примеру, удаётся достичь посредством использования описываемой технологии работы с металлами, элементами полупроводниками

Когда объект помещается в область этого поля, возникают два эффекта прогрева:

  1. Гистерезисные потери, которые неизбежно возникают только в магнитных материалах, подобных железу, никелю, кобальту и т. д. Причина потерь — трение между молекулами, когда материал постоянно намагничивается в разных направлениях. Более высокая частота колебаний магнитного поля приводит к более быстрому движению частиц, что вызывает значительное трение и, следовательно, выделение большого количества тепла.
  2. Потери на вихревые токи, которые возникают как эффект Джоуля в любом проводящем материале из-за влияния электрических токов, вызванных флуктуирующим магнитным полем.

Оба эффекта приводят к прогреву обработанного объекта, но второй чаще всего является основным источником тепла в процессах индукционного нагрева. Кроме того, гистерезис не наблюдается в немагнитных материалах.

Магнитные материалы теряют магнитную специфичность при прогревании выше определённой температуры (точка Кюри).

Принцип получения прогрева: 1, 2 – переменный ток; 3 – объект, подлежащий воздействию магнитным полем; 4 – магнитные потоки; 5 – вихревые токи

Вихревые токи также зависят от частоты магнитного поля по причине скин-эффекта: на высоких частотах токи протекают вблизи поверхности проводника.

Эта специфика используется для контроля глубины проникновения процесса индукционного нагрева. В результате прогревается либо весь объект, либо только конкретная часть (например, область поверхности).

Индукционный нагрев: использование для различных применений

Таким образом, индукционный нагрев может использоваться для различных применений:

  • плавки металла,
  • пайки,
  • поверхностного упрочнения и т.д.

Проводникам индукционной катушки также присущ скин-эффект. Поэтому вместо сплошных проводов следует использовать трубы. Когда ток протекает через индуктор, аналогичные резистивные потери наблюдаются из-за эффекта Джоуля. Для предотвращения расплавления и повреждения катушки часто применяется водяное охлаждение.

Принципиальная схема установки для бытового применения, собираемая из электронных компонентов вполне доступных для приобретения на коммерческом рынке

Учитывая обширное наличие электрических (электронных) компонентов, доступных простому обывателю, есть все возможности для создания системы индукционного нагрева своими руками для бытового применения. Возможная для выполнения схема бытового устройства относительно небольшой мощности представлена выше.

Индукционный нагрев – преимущественные стороны

Если рассматривать индукционную технологию и сравнивать с некоторыми классическими технологиями нагрева:

  • резистивный,
  • пламенный,
  • печной и т. д.

Индукционный нагрев выделяют следующие преимущества:

  1. Малое время процесса, когда благодаря индукционному нагреву, объект прогревается напрямую, что приводит к сокращению как времени прогрева, так и потерь тепла. Этот метод обеспечивает высокую плотность мощности и низкую (практически нулевую) тепловую инерцию.
  2. Высокий КПД (значение выше 90%) достигается благодаря правильной конструкции силового преобразователя и катушки. Кроме того, высокие температуры могут достигаться быстро и легко, учитывая существенное снижение потерь тепла в окружающую среду.
  3. Высокий уровень управления — точное регулирование мощности прогрева, достигается с помощью соответствующей конструкции катушки и управления силовым преобразователем. В результате допустимо реализовать дополнительные функции: локальный прогрев, предварительный прогрев, предварительно определенные температурные профили.
  4. Благодаря опции промышленной автоматизации, индукционный нагрев позволяет улучшить как производительность, так и качество процессов. Качество продукта гарантируется, поскольку прогревание осуществляется бесконтактным способом (без вмешательства технологического инструмента).
  5. Безопасность и чистота обеспечиваются в процессе, учитывая отсутствие теплового загрязнения (загрязнения воздуха), так как объект прогревается напрямую, без использования топливных ресурсов.

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Рабочая схема

В состав нагревателя входят следующие составляющие:

  1. Инверторный блок, рассчитанный на напряжение 220…240 В, при токе не менее 10 А.
  2. Трёхпроводная кабельная линия (один провод – заземляющий) с нормально разомкнутым переключателем.
  3. Система водяного охлаждения (крайне желательно использовать очистные фильтры для воды).
  4. Набор катушек, отличающихся внутренними диаметрами и длиной (при ограниченных объёмах работ можно обойтись и одной катушкой).
  5. Нагревающий блок (можно применить модуль на силовых транзисторах, которые выпускаются китайскими фирмами Infineon или  IGBT).
  6. Демпферная цепь с несколькими конденсаторами Semikron.

Генератор высокочастотных колебаний принимается тот же, что и у базового инвертора

Важно, чтобы его эксплуатационные характеристики полностью соответствовали тем, которые указаны в предыдущих разделах

После сборки блок заземляется, и с помощью соединительных кабелей нагревательная индукционная катушка присоединяется к блоку питания инвертора.

Примерные эксплуатационные возможности самодельного индукционного нагревателя металла:

  • Наибольшая температура нагрева, °С – 800.
  • Минимальная мощность инвертора – 2 кВА.
  • Продолжительность включения ПВ, не менее – 80.
  • Рабочая частота, кГц (регулируемая) — 1,0…5,0.
  • Внутренний диаметр катушки, мм – 50.

Следует отметить, что такой индуктор потребует специально подготовленного рабочего места – бака для отработанной воды, насоса, надёжного заземления.

Дозиметр радиации. Ищем отклонения!

Токоизмерительные клещи. Как пользоваться?

Купить детали на Алиэкспресс

  • Купить Транзисторы IRFP250
  • Купить Диоды UF4007
  • Купить Конденсаторы 0,33uf-275v

Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

  • металлический сердечник;
  • корпус;
  • тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

  • промышленная частота в 50 Гц не подходит для самодельных приборов;
  • прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
  • эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

  • стальная проволока диаметром 6−7 мм;
  • медная проволока для катушки индуктивности;
  • сетка из металла (для удержания проволоки внутри корпуса);
  • переходники;
  • трубы для корпуса (из пластика или стали);
  • высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

  • нарезать проволоку на отрезки в 6−7 см;
  • металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
  • аналогично закрыть отверстие трубы снаружи;
  • намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
  • вставить конструкцию в систему отопления;
  • с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

  • нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
  • сварить их друг с другом, соединяя меньшими диаметрами между собой;
  • приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
  • сделать крепление для индукционной печки, приварив с одной стороны два уголка;
  • вставить варочную панель в крепление из уголков и подключить к электросети;
  • внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

  • Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
  • Количество витков к проводу большего сечения подбирается математическим вычислением.
  • Потребуется охлаждение работающих элементов.

Изготовление индукционных нагревателей

Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.

На основе трансформатора

Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.

Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:

  1. Сердечник трансформатора.
  2. Обмотка.
  3. Тепло и электроизоляция.

Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.

Из высокочастотного сварочного аппарата

В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.

Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.

Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе

Идея №2 – Более мощный аппарат

Чтобы сделать мощный индукционный котел своими руками, необходимо всего лишь уметь пользоваться сваркой. На самом деле технология сборки не слишком сложная и с ней сможет справиться любой электрик-самоучка, в чем Вы и убедитесь после прочтения.

Итак, из материалов Вам понадобятся:

  • два куска металлической трубы различного диаметра;
  • медная эмалированная проволока;
  • два переходника под трубы отопления (для подачи и обратки);
  • теплоизолирующий кожух;
  • трехфазный инвертор.

Чертеж самодельного нагревателя выглядит следующим образом:

Как Вы видите, одну трубу нужно вварить внутрь другой, чтобы получился полый бак в виде цилиндра. Также с помощью сварочного аппарата нужно «врезать» два патрубка в емкость для подачи холодной воды и вывода горячей к отопительной системе.

Далее, как показано на схеме выше, необходимо намотать медный провод на корпус индукционного котла. Намотка, как Вы понимаете, будет служить нагревательным элементом и, контактируя с теплоносителем, будет нагревать его. Поверх созданной конструкции необходимо натянуть теплоизолирующий чехол, после чего открыть подачу воды и испытать систему.

Рекомендуем также просмотреть наглядную видео инструкцию по сборке похожего аппарата в домашних условиях:

Простой и в то же время мощный электрокотел

Ну и напоследок советуем Вам ознакомиться с мастер-классом по изготовлению индукционного котла из плитки:

Как сделать самоделку из плитки

Вот мы и предоставили 2 варианта конструкции самодельного индукционного котла, нагревающего воду за счет воздействия электромагнитного поля. Надеемся, что Вы теперь знаете, как сделать нагреватель из подручных средств дома, т.к. обе технологии были «разжеваны» от А до Я!

Похожие материалы:

  • Как сделать электродный котел своими руками
  • Как сделать автономное отопление квартиры электричеством
  • Как правильно сделать скрутку проводов

Как сделать своими руками?

Электрическая схема индукционного нагревателя

Допустим, вы решили сделать лично индукционный нагреватель, для этого подготавливаем трубу, в неё насыпаем небольшие куски стальной проволоки (9 см в длину).

Труба может быть пластиковой или металлической, главное, с толстенными стенками. Затем, она закрывается специальными переходниками со всех сторон.

Далее, на неё накручиваем медную проволоку до 100 витков и располагаем по центральной части трубки. В результате получится индуктор. К этой обмотке подсоединяем выходную часть инвертора. В качестве помощника прибегаем к терморегулятору.

В качестве нагревателя выступает труба.

Подготавливаем генератор и всю конструкцию собираем.

Необходимые материалы и инструменты:

  • проволока из нержавеющей стали или катанка (диаметр 7 мм);
  • вода;
  • сварочный инвертор;
  • провод из эмалированной меди;
  • сетка из металла, имеющая маленькие отверстия;
  • переходники;
  • толстостенная труба из пластика;

Пошаговое руководство:

  1. Режим проволоку на кусочки, длиною 50 мм.
  2. Подготавливаем оболочку для нагревателя. Используем толстостенную трубу (диаметр 50 мм).
  3. Дно и верх корпуса закрываем сеткой.
  4. Готовим индукционную катушку. Медным проводом делаем намотку на корпус 90 витков и располагаем их в центре оболочки.
  5. Из трубопровода вырезаем часть трубы и устанавливаем индукционный котёл.
  6. Катушку соединяем с инвертором и заполняем котёл водой.
  7. Заземляем полученную конструкцию.
  8. Проверяем систему в работе. Без воды использовать нельзя, так как может расплавиться пластиковая труба.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

  1. Для этого берём полимерную трубу, стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
  2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
  3. Далее, делаем 90 витков вокруг трубы медной проволокой, получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
  4. Прибор должен стоять в режиме переменного тока с высокой частотой.
  5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

  1. Открытые участки конструкции, в целях безопасности, следует изолировать.
  2. Применение индукционного нагревателя рекомендовано только в закрытых системах отопления, где обустроен насос для циркуляции теплоносителя.
  3. Конструкцию с индукционным нагревателем размещают на 800 мм от потолка, 300 – от мебели и стен.
  4. Установка манометра обезопасит вашу конструкцию.
  5. Нагревательное устройство желательно оснастить автоматической системой управления.
  6. Нагревательный прибор к электросети следует подсоединять специальными переходниками.

Применение

Индукционная печь широко применяется на больших и малых предприятиях для плавки металлов (цветных и черных). В индукционных литейных печах металл или сплав нагревается до изменения своего агрегатного состояния.

При этом, канальные печи, несмотря на более высокий КПД используются гораздо реже — в основном, для получения чугуна высокого качества и сплавов, температура плавления которых является относительно низкой, а также для плавления цветных металлов. Для стали такие печи не используются, так как температура ее плавления способствует сильному снижению стойкости футеровки (защитной отделки). Также нельзя плавить низкосортную породу, стружку и мелкую породу.

Тигельные печи применяются гораздо чаще из-за простоты эксплуатации и более широких возможностей управления процессом, включая возможность нерегулярного и прерывистого режима работы. Они хороши как для производства большого количества литья в несколько десятков тонн, так и для небольших порций, измеряющихся десятками грамм.

С помощью тигельных печей осуществляется плавка легированных сталей и прочих сплавов, для которых нужна особая чистота химического состава и однородность.

  • Индукционная печь 350 кг Ульяновск
  • Индукционная печь 500 кг Челябинск
  • Индукционная печь 1 тонна Архангельск
  • Индукционная печь 1 тонна Минск

Основной материал

Одна из главнейших проблем при самостоятельном изготовлении индукционной плитки заключается в выборе подходящего материала. Вещество, использующееся в виде основы будущей плитки, должен удовлетворять некоторым критериям.

Индукционная плитка создается с использованием материалов, подходящих по следующим требованиям:

  • Предельные показатели проводимости электромагнитного излучения.
  • Полное отсутствие токопроводящих качеств.
  • Высокая устойчивость к большим температурам.

Как правило, варочные плиты, изготовленные популярными брендами-производителями, обладают поверхностью из дорогостоящей керамики. Самостоятельно найти подобный материал достаточно трудно, поэтому возникает вопрос о том, из чего можно изготовить индукционную плиту.

Перед началом работ по изготовлению варочной поверхности следует не только ознакомиться со всеми правилами техники безопасности, но и попробовать свои силы на практике.

Отличным вариантом станет изготовление достаточно простого, но в то же время технологичного агрегата – индукционной печи для плавки металла своими руками.

Производители

  • Популярны котлы «Галан». Оборудование российского производства. Применяются комплектующие, которые поставляются из-за рубежа. Приборы обладают автоматическим управлением, доступные.
  • «Невский». Применяют в закрытых отопительных системах. Автоматикой задаются необходимые температурные параметры, устройство обеспечивает комфортные условия. Когда установленная температура будет достигнута, прибор отключается до небольшого остывания. Котел от компании «Невский» имеет надежную сборку, комплектующие.
  • Импортный производитель Dakon (Чехия). Агрегатов с нагревателями от компании Dakon, насчитывается около 30 моделей. Возможны модели с дополнительным оборудованием – циркуляционный насос, расширительный бачок.
  • Котел Kospel (Польша). Применяется в одноконтурных системах отопления.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
