Измельчитель веток для мотоблока нева своими руками

Самодельная дробилка

Можно ли сделать дробилку своими руками? Конечно, можно. Сборка самодельного приспособления производится строго по инструкции.

Такое устройство имеет ряд преимуществ:

  • Владелец сам определяет режущую способность, исходя из мощности мотоблока и типа измельчителя.
  • Возможно подобрать необходимое количество ножей.
  • Позволяет изготовить приемочный бункер необходимого диаметра.
  • Собрать измельчитель, который будет перерабатывать разные виды веток, листву и сорняки.
  • Низкая себестоимость деталей.

Самодельное приспособление станет незаменимым помощником на участке и позволит быстро навести порядок.

Самостоятельная сборка измельчителя для мотоблока

Измельчитель травы или небольших веток к мотоблоку рано или поздно пригодится в хозяйстве, но учитывая его высокую стоимость, далеко не каждый садовод может позволить себе такой аппарат. Чтобы решить эту проблему и сэкономить денежные средства, такое приспособление можно сделать самостоятельно, но только в том случае, если мастер обладает необходимыми навыками в строительстве.

При таком производстве измельчаемой насадки у человека будет возможность самостоятельно определить необходимое количество ножей, а также мощность агрегата, которая позволит перерабатывать мелкие или более крупные ветки. Если распределить работу на этапы, она окажется не такой сложной. Аппарат для измельчения садового мусора состоит из таких частей:

  • стальная рама;
  • бункер для выкладки щепок и поставки древесины;
  • движок;
  • механизм для резки;
  • основная передача.

Из материалов понадобится шкив, гайки, металлические листы, подшипники (подходят от авто), ножи от электрорубанка, вал, болты для закрепления конструкции и швеллер. Из инструментов стоит подготовить плоскогубцы, болгарку, молоток, электродрель, кличи разных размеров и сварочный аппарат. Поэтапно сборка измельчителя выглядит так:

  1. Чтобы сделать основу для рамы, необходимо взять трубу, швеллер и уголок. Когда материалы подготовлены, можно приступать к сварке.
  2. На валовую часть блока для резки устанавливают комплекс из пил.
  3. Далее необходимо взять подшипники и надеть их на оба конца вала.
  4. На самую удлиненную часть вала монтируется шкив. Чтобы прикрутить его на раму, используются болты и гайки.
  5. Шкив нужного размера устанавливается на окончание вала.
  6. Далее к раме прикрепляется двигатель. После этого шкивы обязательно должны находиться по одну сторону. Далее на них надевается ремень, и одновременно контролируется натяжение с помощью перемещения двигателя.
  7. Стальные элементы для защитного кожуха. После их необходимо связать между собой.
  8. Чтобы прикрепить бункер к раме вместе с кожухом, можно использовать гайки.
  9. После этих действий двигатель можно включить и проверить его работоспособность.

Подготовительные работы перед самостоятельной сборкой измельчителя

Прежде чем приступить к выбору конструкции садового измельчителя и начинать его собирать, необходимо четко определить цели его будущей работы. Аппарат может служить для создания древесных опилок, которые в дальнейшем можно использовать для добавления в почву в виде компоста.

Еще один вариант может быть связан с изготовлением топливных брикетов. Самой простой окажется обыкновенная дисковая дробилка для садовой техники. В будущем её можно будет использовать для дробления веток среднего диаметра.

Теперь можно заняться подбором тягового блока. Если он с насадкой измельчителем, для этого подойдут мотоблоки, мощность которых не ниже 6 лошадиных сил. Самой надежной конструкция будет в том случае, если собирать её на базе садового оборудования от таких , «Нева» или «Каскад».

Далее стоит заняться адаптацией клиноременной передачи. Это необходимо, чтобы ножи без проблем справлялись с работой и при этом не изнашивали двигатель. Чтобы добиться такого эффекта, стоит помнить, что мотоблок с 3 тысячами оборотов в минуту должен оснащаться ножами, которые будут вращаться со скоростью 1500 оборотов.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

  1. Механизм заклинит, если в устройство положить сырые ветки или траву.
  2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
  3. Включенное устройство всегда должно быть под присмотром.
  4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
  5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
  6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
  7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
  8. Электрические провода должны быть изолированы.

Первый запуск аппарата делают очень осторожно, так как он является самым опасным

Возможность сбора своими руками

Создание веткоизмельчителя для мотоблоков в домашних условиях вполне возможно, но для этого стоит приложить массу усилий. Сбор самодельной насадки должен происходить строго по инструкции, только тогда не возникнут проблемы с её работоспособностью. Измельчитель, сделанный самостоятельно – это возможность сэкономить семейный бюджет, а также следующие преимущества:

  • самостоятельный выбор мощности устройства;
  • оснащение насадки тем количеством ножей, которое требуется хозяину;
  • личное определение диаметра сырья, которое будет перерабатываться;
  • невысокая стоимость необходимых деталей, а также использование подручных средств.

О том, как работает измельчитель для мотоблока, смотрите в видео ниже.

Измельчитель веток для мотоблока своими руками

Дробилка к мотоблоку- очень нужная вещь в любом хозяйстве, но приобрести очень затратно. Однако выход в данной ситуации есть, а именно сделать ее самому. Работа, конечно, не из легких, но результат вас очень порадует.

Достоинства самодельной приставки к мотоблоку данного типа следующие:

  • количество ножей можно установить любое;
  • мощность оборудования;
  • невысокая стоимость.

Конструкция измельчителя не сложная и состоит из следующих элементов:

  1. Металлическая рама;
  2. Бензиновый или электродвигатель;
  3. Режущий механизм;
  4. Бункер для подачи и выгрузки материала;
  5. Главная передача.

Веткорез на мотоблок, сделанный самостоятельно, выглядит в виде режущего механизма, закрепленного на раме. Фото оборудования приведено ниже.

Материалы необходимые для изготовления: ножи, шкив, подшипники, металлический лист, вал, швеллер, крепежный материал.

Инструменты, без которых не обойтись: молоток, дрель, сварочный аппарат, болгарка, набор инструментов, плоскогубцы.

Последовательность выполнения работ по изготовлению измельчителя веток:

  • берем швеллер, уголок и трубу и делаем основу для рамы. После чего свариваем раму;
  • на вал режущего блока необходимо надеть пакет из пил и шайб;
  • затем одеваем подшипники с двух сторон вала;
  • прикручиваем шкив на более длинном конце вала;
  • с помощью болтов и гаек крепим вал к раме;
  • шкив малого диаметра необходимо установить на окончании вала;
  • далее необходимо прикрепить мотор к раме таким образом, чтобы шкивы были расположены с одной стороны;
  • на шкивы надеваем ремень, натяжение которого можно регулировать перемещением мотора;
  • из стали необходимо сделать заготовки для защиты кожуха и бункера;
  • полученные заготовки свариваем;
  • с помощью крепежных деталей кожух и бункер нужно приделать к раме;
  • полученное изделие подключаем к мотору и проверяем его работоспособность.

Схема самодельного садового измельчителя.

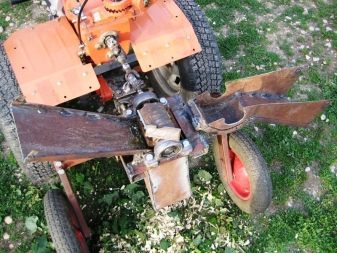

Самостоятельно изготовленный измельчитель травы и веток к мотоблоку Нева станет незаменимым помощником в уборке придомовой территории и огорода. Кроме того переработанный материал можно будет использовать как удобрение и в качестве отопления для дома.

Подготовка материалов

Для изготовления измельчителя потребуется довольно много металла. Чтобы сэкономить на материалах, можно их часть попробовать отыскать в домашнем хозяйстве. Для сборки рамы необходимы:

  1. Одинарный уголок с равными гранями. Ширина начинается от 50 мм.
  2. Квадратная труба или два уголка, которые сварены «коробкой». Размер грани — 35 мм.
  3. Квадратная труба с гранями в 40 мм.
  4. Швеллер номером от 6,5 до 10.
  5. Трубы, диаметр которых от 32 до 48 мм.

Не забываем про материалы, например, о швеллере Для того чтобы закрепить электродвигатель, нужно взять лист металла толщиной 10 мм. Размеры должны соответствовать запроектированному расстоянию между отверстиями для монтажа с запасом 3-5 см. Чтобы натянуть ремень, можно использовать два вида устройств:

  1. Отверстия в металлическом листе выполняются не круглыми, а продолговатыми. Это необходимо для того, чтобы была возможность двигать раму и фиксировать болтами.
  2. Плита ставится на шарнир (с одной стороны). В таком случае под весом двигателя происходит натяжение ремня. С другой стороны плита фиксируется.

Для сборки самого простого измельчителя для дробления веток придётся купить 20-30 дисковых пил с закалёнными зубцами и такое же количество приставочных шайб (обычно используется диаметр в 20 мм). При таком количестве пил рабочая часть будет составлять около 8 см. В дальнейшем её можно расширять или уменьшать.

У дисковой пилы толщина зубцов немного больше, чем основание, поэтому нельзя крепить отдельные пилы впритык друг к другу. Между ними нужно устанавливать шайбы.

Вал вытачивается на станке из цельной стальной заготовки, но перед этим нужно подобрать два подшипника, под размер которых будет изготавливаться деталь. Необходимо изготовить корпусы для подшипников или же приобрести их в специализированном магазине.

Если же в конструкции шредера предусмотрены рубящие ножи, то основой может служить вал для фуганка, но нужно будет поменять диаметры осей, на которые прессуются подшипники. Рабочую часть лучше сделать размером до 10 см. Ножи обычно вытачиваются на станке из старых автомобильных рессор.

Виды дробилок для дерева

Различают дробилки:

  • стандартные;
  • универсальные.

Стандартные перерабатывают дерево от одного метра в длину, а универсальные используются для переработки небольших веток, брусков.

По типу мотора дробилки бывают:

  • электрические;
  • автономные (дизельные или бензиновые).

У электрических, как правило, небольшой вес, работают они при малой номинальной мощности, достаточно двух киловатт, но может быть и более. В таких моделях человек закладывает древесину в оборудование самостоятельно, а основной элемент, который используется в работе механизма, это диск для резки.

Полупрофессиональные и профессиональные дробилки для древесины работают, как правило, на жидком топливе, хотя среди профессиональных встречаются машины с электрическим двигателем. Они имеют большие габариты и вес, скорость резки.

Характеристика

Приставка на мотоблок – веткоизмельчитель — является одной из самых нужных вещей в домашнем хозяйстве. Используя этот навесной элемент, можно выполнять следующие виды работ:

  • очищать двор и сад от веток и мусора;
  • измельчать солому, сено, стебли кукурузы, кукурузные остатки, траву, ботву картофеля, которые в последующем можно использовать для приготовления мульчи и компоста;
  • ликвидация старых пней, что выкорчеваны с корневой системой.

Садовый барабанный измельчитель – это новое полезное приспособление, которое работает автоматически от двигателя внутреннего сгорания. Конструкция насадки:

  • двигатель;
  • каркас из металла;
  • отсек, где происходит приём сырья;
  • рабочий вал, что оснащён лезвиями;
  • кожух предохранительного типа.

Измельчитель веток для мотоблока своими руками: комплекс предварительных работ

Перед тем, как выбрать конструкцию садового щепореза и приступить к его сборке, нужно определиться с целями его создания:

  • Для получения древесных опилок, которые можно добавлять в почву как компост или приспособить для топливных брикетов – проще всего остановиться на дисковой дробилке для мотоблока;
  • С целью грубого дробления веток на крупную фракцию – измельчители, действующие как фуганок;

После этого:

  1. Подбирают тяговый блок – с насадкой измельчителем совместимы мотоблоки мощностью не ниже 5-6 л.с. Самые надежные конструкции получаются на базе мотоблоков «Нева», «Каскад», «Целина»;
  2. Адаптируют клиноременную передачу – чтобы режущая гарнитура беспроблемно резала и при этом не изнашивала двигатель, на нее должно приходиться половина от заявленного крутящего момента устройства. Например, для мотоблока с 3 тыс. об./мин скорость вращения ножей будет 1,5 тыс. оборотов. При этом налаживают длину ремней: для ведущего она составит 10 см, а для ведомого – 10 см;
  3. Модифицируют шкивы – эффективнее, если шкив будет иметь 3-4 ручья. Это позволит «лавировать» между оборотами и скоростями работы только за счет переброса ремня, расширив сферу применения дробилки.

Материально-техническая база:

  • диски для циркулярки с победитовыми напайками;
  • бензиновый привод от домашнего мотоблока;
  • ремень;
  • шкив;
  • подшипники;
  • болты М20 вместе с креплениями;
  • трубы;
  • сталь;
  • электросварка и болгарка.

Дробилка к мотоблоку: особенности и виды


Столь полезный измельчитель качественно измельчает ветки, поленья и даже траву, перерабатывая материал в питательное удобрение для грунта. Используя полученные мелкие частицы, можно «взбодрить» почву или же защитить ее от сорняка, покрыв поверхность тонким слоем.

Истинные садоводы наверняка знают, что такое мульчирование. Так вот, при помощи измельчителя на мотоблок, можно создать отличную мульчу, сохраняющую влагу в земле и не позволяющую никаким вредителям и болезням проникнуть в корневища растений.

Выбирая веткоизмельчитель, нужно обратить внимание на следующие факторы:

  • Мощность;
  • Функциональность;
  • Размер;
  • Тип дробящей системы;
  • Диметр воронки.

Важный момент: листья, траву и прочую зелень лучше измельчать на дисковом приспособлении, ведь фрезерный агрегат не всегда сможет качественно раздробить столь мягкие объекты.


Дисковой измельчитель/дробилка для мотоблока имеет 2 стальных резака соответствующей формы. Ножи приводятся в действие валом, поэтому все подаваемые материалы быстро измельчаются.

Подобная система актуальна для свежесрезанных веток, листьев, травы, сорняков и прочих относительно мягких растений. Сухие деревяшки также будут дробиться, но существует высокая вероятность быстрого затупления ножей. Получаемая мелкая фракция мусора довольно быстро превращается в полезное удобрение.

Выделяют также измельчители древесины по типу двигателя: бензиновые или электрические. Первые считаются чрезвычайно мощными, и они с легкостью перерабатывают мусор любого плана. Но работать с такими устройствами нужно только в протекционных наушниках, ибо они немало шумят.

Электрические измельчители отличаются меньшей мощностью, простотой в обслуживании и абсолютной бесшумностью. Но при всем этом очень чувствительно реагируют на скачки в сети и могут резко прекратить функционировать.

Указанные садовые насадки зачастую крепятся к передней части машины. Профессиональные модели дополняются пневматическими колесами с протекторами, цепными устройствами, стальными корпусами и специальными колунами. На рынке можно найти измельчители для «технических помощников» Нева, Кентавр, Патриот и т. п.

Сегодня многим владельцам частных секторов удалось стать собственниками щепорезов, поэтому они с радостью делятся особенностями эксплуатации, рассказывают советы и раскрывают специфику ухода за навеской с помощью представленных ниже видеоматериалов.

Дисковый веткоизмельчитель для мотоблока своими руками

Ход сборки:

  1. Изготавливаем раму измельчителя. Для нее нам понадобятся: Равносторонний уголок с шириной 5-6,3 см; Сварная полая заготовка из уголков со стороной 3,5 см; Труба-профиль 4 х 4 см; Швеллер; Трубы с сечением 0,32-0,48 м. В итоге должна получиться стойка, показанная на рисунке. Для дополнительной жесткости ее можно усилить поперечинами, а для удобства – ручкой или колесами;
  2. Подбираем базовую площадку – лист нержавейки с толщиной 1 см, размеры которого подбираются исходя из количества отверстий для монтажа и их разброса по плоскости;
  3. Приспосабливаем механизм натяжения ременной передачи: отверстия для установки мотора от мотоблока выполняются так, чтобы его можно было перемещать относительно горизонтальной плоскости и стягивать болтами в нескольких положениях; ставим плиту на шарнир. В этот момент от двигательной массы должен притянуться ремень; с противоположной стороны плита зажимается шпильками;
  4. Вытачиваем вал измельчителя, на котором будут располагаться режущие элементы. Ее основой может стать любая стальная заготовка, которая после токарных работ приобретет цилиндрическую форму. Посадочный размер вала выбирают произвольно под имеющиеся дома подшипники (2 шт.) – например, от задних полуосей «Жигули». Под каждый из них потребуется корпус с фланцевыми соединениями, которые можно купить или приспособить самодельные;
  5. Выполняем на готовом валу резьбу для агрегации с режущими деталями согласно предложенного чертежа;
  6. Приобретаем около 15-20 дисков для циркулярной пилы с твердосплавными напайками (все одного размера);
  7. Предварительно заготавливаем комплект прокладок для защиты вращающихся полотен от смещения. В качестве таких шайб берется листовая сталь;
  8. Поочередно нанизываем дисковые ножи и прокладки, оставляя между зубчатыми полотнами 8-10 мм. Расположить их можно асинхронно для большей режущей способности;
  9. Собираем погрузочный бункер для веткореза на мотоблок. Это должен быть короб с массивными стенками и прочным основанием. Для обеспечения предварительного измельчения древесного мусора его можно дооснастить неподвижным ножом. Приваривают его под прямым углом к режущему блоку;
  10. Обустраиваем базу для боковой установки шарикоподшипников на шредер для мотоблока;
  11. Организовываем раструб – подающий кожух, который должен защищать руки оператора от вращающихся деталей;
  12. Собираем измельчитель согласно схемы.

При желании измельчитель можно модифицировать, усилив вспомогательным валом. Он становится затягивающим механизмом, который упрощает подачу веток. Для этого вытачивается второй вал, вдоль которого наваривают стальные прямоугольники. Его подсоединяют к основной передаче веткоизмельчителя и понижают его передачу.

Полученная приставка к мотоблоку имеет такие технические параметры:

  • измельчает 6 см твердую и 8 см мягкую древесину;
  • перебивает горбыль – отходы после работы на пилораме;
  • пропускает через себя 3-5 м3 отходов в час (показатель зависит от мощности мотоблока).

Измельчитель травы к мотоблоку должен иметь несколько другую конструкцию ввиду того, что крупные диски будут лишь наматывать, а не измельчать ее. Поэтому блок ножей заменяют на фрезу или полотна с минимальным диаметром.

Навесное оборудование для мотоблоков какое бывает видео

Мотоблоки, навесное оборудование для мотоблоков находят самое широкое применение в личном подсобном хозяйстве. Большое хозяйство может оснащаться необходимым набором специализированной техники.

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ ЕСТЬ ОТЗЫВЫ.

READ Как Сделать Тормоза На Мотоблок Своими Руками

Случилось так, что три года назад врачи мне поставили кардиостимулятор и дали инвалидность.

И запретили тяжелый физический труд. Оказался перед выбором – делать ничего нельзя, а делать хочется. Благо по профессии я инженер, решил изготовить оборудование, облегчающее работу на участке.

Приближалось время копки картофеля. И в течение 10 дней пришлось изготовить картофелекопалку, крепящуюся к мотоблоку.

Теперь цепляю ее к мотоблоку, завожу двигатель – поехали! Можно идти за агрегатом, можно просто смотреть, как он работает, со стороны – на эффективности работы это не сказывается.

Теперь расскажу подробнее о конструкции. Рама картофелекопалки сделана из стального профиля, а прицепное устройство для крепления к мотоблоку – из швеллера. Опорные колеса взял от старого малярного оборудования, их с помощью квадрата и сваренных уголков закрепил на раме, сделав регулируемыми – для изменения глубины копки.

Лемех сделан из металла от старой емкости, только режущую кромку усилил прочным металлом из стальной пилы. На лемех наварил стальные прутки из проволоки толщиной 8 мм.

На раму сверху установил вал на подшипниках с ошкивом от стиральной машины с одной стороны и эксцентриком с другой. С помощью ременной передачи крутящий момент от двигателя передается на шкив, далее с помощью тяг обратно-поступательные движения передаются на грохот. В конструкции картофелекопалки использовал самодельные сайлентблоки из металлических втулок и рукава с нитяным усилителем.

Детали картофелекопалки покрасил в соответствующие цвета и собрал в одну конструкцию. Получилась довольно легкая, но прочная картофелекопалка. Со своей задачей справляется на «отлично».

Во время работы, однако, всплыла неожиданная проблема: картофелекопалка быстро забивалась ботвой. Вручную же мне косить противопоказано.

Пришлось снова подключать смекалку и в кратчайшие сроки из бензопилы, металлического уголка от панцирной сетки кровати, колес от детской коляски и стальных трубок была создана мотокоса для скашивания ботвы картофеля. Кстати, этой же косой я теперь и сено заготавливаю, которого в хозяйстве требуется немало.

Мотоблок ЗУБР + МУЛЬЧЕР

Из уголка с помощью сварочного аппарата сделал раму мотокосы, из трубок сварил руль для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя). На раму установил и зафиксировал бензопилу, предварительно повернув редуктор ведущей звездочкой вниз. К ведущей звездочке через соединительную втулку закрепил режущий нож из высокопрочной стали.

Раму мотокосы установил на три колеса от детской коляски. Почему на три? Потому что четвертое колесо мешает процессу укладки ботвы в междурядья. Из стального прутка изготовил кронштейн для подъема лежащей ботвы и перемещения ее в левое междурядье. Таким способом была легко и быстро изготовлена мотокоса для скашивания ботвы картофеля.

После того как рядки были прокошены, зацепил картофелекопалку к мотоблоку и приступил к копке… Уборка картофеля превратилась просто в игру! Играючи скосил, играючи выкопал. Единственная трудность – то, что приходится с супругой вручную собирать картофель. Но придет время, хорошенько подумаем, и эта проблема тоже решится.

Кстати, на областной выставке-ярмарке технического и народного творчества «И невозможное – возможно» моя картофелекопалка заняла первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

хочу сказать, можно сделать все: вырастить хороших детей, построить дом, посадить дерево, сделать любой агрегат, получить хорошие урожаи. Главное, чтобы было желание.

Как выбрать измельчитель веток для мотоблока и не пожалеть о покупке?

Покупка измельчителя должна быть хорошо обдуманной, так как стоимость данного оборудования отнюдь не маленькая.

Критерии выбора измельчителя веток для мотоблока:

  1. Вид двигателя. Он бывает электрическим и бензиновым;
  2. Мощность веткоизмельчителя очень важна;
  3. Диаметр воронки;
  4. Вид дробящей системы;
  5. Способы переработки садовых отходов;
  6. Вес оборудования;
  7. Функциональность насадки.

Электрические дробилки на мотоблок менее шумные, чем бензиновые, а также их легко обслуживать. Однако на их работу влияют скачки напряжения в сети, и максимальный диаметр веток, которые они способны переработать, составляет 45 мм. Бензиновые измельчители древесины отличаются от первых большей мощностью, что позволяет им перерабатывать практически любые отходы.
