Измельчитель веток из дисковых пил

Сборка агрегата своими руками

Прежде чем приступать к последнему этапу создания, необходимо обработать смазкой сепараторы подшипников. Для этого заранее следует снять пластиковые колпаки.

Далее собирают шредер в таком порядке:

  1. Между пилами на валу кладут шайбы, которые затягивают со всех сторон гайками.
  2. Подшипники крепят на вал болтами, а после — на наружный корпус.
  3. На вал насаживают маховик и шкив, крепко закрепляя.
  4. К зубьям устанавливают вплотную контрножи.
  5. Крепят двигатель и передачу, натягивая ремень.

Контрнож рекомендуется устанавливать с помощью болтов. Сварку использовать не стоит, она не позволит регулировать зазор между зубьями и краем плиты. Зубья пил должны находить на контрнож. Как только все детали будут на месте, приходит время монтажа кожуха и ёмкостей для сырья. Их размеры любые, они должны быть безопасны и удобны в эксплуатации. В завершение машину подключают к электросети.

Как сделать садовый электрический измельчитель для ваших собственных рук

Единственным недостатком конструкции может быть неадекватная безопасность, поскольку самодельный измельчитель не будет оснащен системой блокировки для случайной активации и специальной крышкой, закрывающей ножи.

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм

Следует обратить внимание на такие моменты:

  • Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.

  • Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
  • Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
  • Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

Устройство и принцип работы

Разнообразные с виду шредеры обладают сходным внутренним устройством. В них входят такие основные узлы, как:

  1. Рама. Обеспечивает надежное крепление всех остальных узлов. Варится из уголка или выгибается из стальных труб.
  2. Электродвигатель или двигатель внутреннего сгорания.
  3. Трансмиссия. Передает вращение от мотора на режущий инструмент.
  4. Рабочие органы. Режут и дробят древесину.
  5. Горловина. Через нее в агрегат заправляются ветки. Горловина также направляет ветки на режущую часть, правильно их ориентируя. Кроме того, она выполняет функции калибровки веток и исключает попадание руки оператора в режущую часть.
  6. Кожух. Прикрывает рабочие органы от попадания влаги и грязи, также несет защитные функции, исключая попадание частей тела в рабочие органы.

Принцип работы устройства предельно прост: ветка затягивается между двумя вращающимися друг навстречу другу валками, снабженными режущими поверхностями. В некоторых моделях используется один валок, прижимающий ветки к пластине. Режущие поверхности нарезают ветку на мелкие кустки, а сила прижима дополнительно дробин их.

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

  • Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.

  • Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
  • Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
  • Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
  • Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
  • Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
Специальная стружка

Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Как устроен садовый измельчитель

Измельчитель травы и веток нужен для того, чтобы участок выглядел опрятно, а отходы приносили пользу саду. Эти приборы предназначены для того, чтобы разрезать все отходы растительного происхождения на мелкие кусочки. Переработанный мусор можно отправить в компостную кучу, а там уже за дело возьмутся аэробные микроорганизмы, которые доведут начатое вами дело до конца и сделают из них компост. Измельчители работают по типу мясорубок — перерабатывают ветки различной толщины в мелкую щепку. На рынке существует широкий выбор подобных устройств. Но, при этом, все предлагаемые модели работают по одному и тому же принципу. Все они имеют:

  • бункер для приема веток;
  • систему измельчения;
  • двигатель (весь механизм работает благодаря ему).

Основная функция бункера — это уберечь ваши руки и элементы одежды от попадания под работающие ножи

Измельчитель является довольно опасной техникой, так что производителям приходится особое внимание уделять соблюдению всех норм безопасности. В целях все той же безопасности, во многих промышленных моделях есть специальная автоматическая защита, срабатывает при включении с открытым кожухом

Также автоматическая блокировка бережет двигатель от перегрева, отключая его в нужный момент. Основной минус самодельного измельчителя — отсутствие данной системы безопасности.

Система измельчения — это несколько ножей, в (большинстве случаев — два) или фреза (режущий вал). С помощью фрезы можно измельчать более крупный мусор. Ножи используются тогда, когда нужно измельчить траву или ветки не толще трех сантиметров, а вот с помощью вала можно утилизировать ветки, толщина которых достигает восьми сантиметров. Мусор нужно загрузить в бункер, затем он попадает в режущую систему и там измельчается, а после переработанные отходы попадают в ведро или мешок. Перед тем, как приступить к работе, нужно одеть защитные очки и желательно перчатки.

Самыми важными техническими параметрами этих устройств являются мощность и тип двигателя, а так же вид системы измельчения

Еще стоит обратить внимание на:

  • защитную систему;
  • наличие реверса;
  • габариты воронки для выгрузки и загрузки мусора;
  • вес агрегата.

Преимущества самодельного варианта

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

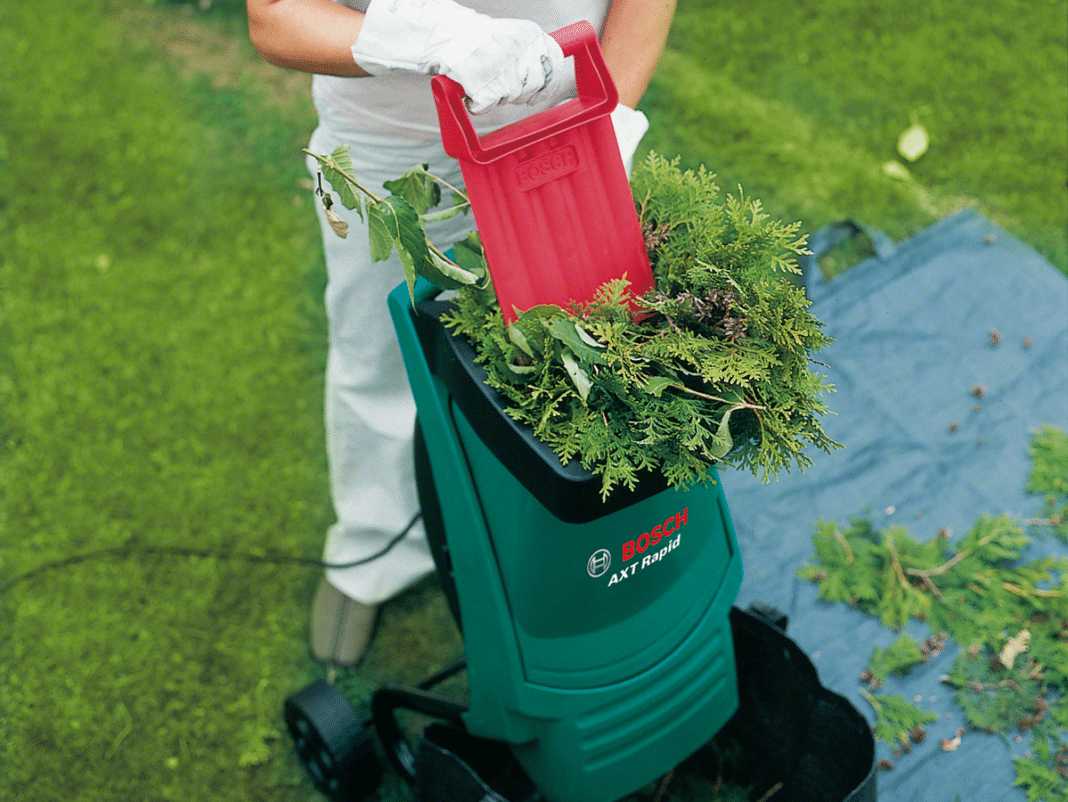

Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

Сучкодробилка

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

За великолепную информацию,благодарим сайты: www.umeltsi.ru, dachnaya-zhizn.ru

Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

  • молоток;
  • отвертка;
  • двигатель;
  • стальные скобы, болты с гайками;
  • вал;
  • рама;
  • режущие диски или лезвия;
  • шкивы;
  • сетка;
  • емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

Травяной измельчитель из дрели

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна. Принцип работы стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна

Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым. Выполняется односторонняя заточка его нижней плоскости

Выполняется односторонняя заточка его нижней плоскости.

Из стиральной машинки и пылесоса

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

  • Корпус от пылесоса.
  • Электродвигатель стиральной машины.
  • Прочное листовое железо для изготовления режущего ножа.
  • Две пластиковые емкости для бункера и улавливателя травы.
  • Металлические уголки.
  • Винты и гайки, прочие крепежные элементы.
  • Электрическая сварка.
  • Дрель и болгарка.

Пошаговая инструкция по изготовлению инструмента:

Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья. Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх. Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер

Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки

Рама инструмента

Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

Многопрофильный агрегат – что к чему приваривать

Итак, вы готовы приступить к работе. Теперь вам нужно сварить каркас из стальных труб для установки вашего мотора, соединить двигатель с измельчителем при помощи ремня (найти можно и в автомагазине), отдельно режущие диски установить на стальной вал (диаметр 20мм) и проложить между ними тонкие пластиковые шайбы. Эксперты советуют устанавливать двигатель на раме так, чтобы он мог перемещаться относительно дисковых пил и регулировать натяжение ремня привода. Рама измельчителя крепится на штанге мотоблока и фиксируется болтами.

Облегчить намного работу позволит и упорный профиль в виде бруска. Его можно легко установить своими руками на раму собираемого вами садового электрического измельчителя. Намного приятнее будет работать с древесиной, если вы установите для приема измельчаемого продукта и специальный отсек как сверху, так и снизу. В нижней части он позволит предотвратить возможное разбрасывание измельченных отходов. Ваш прибор теперь может «поглощать» не только древесину, но и траву, ботву и сучки, а если надо и овощи, измельчая их до малейших кусочков.

Вот в принципе и все ­– вашу устройство полностью готово к работе. Садовый измельчитель веток, оказывается, сделать своими руками совсем не трудно. Только помните о технике безопасности – ее никто не отменял. Как и о том, что использованный материал тоже следует как минимум вывезти с участка и желательно утилизировать.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

  • дрелью либо перфоратором;
  • старым рабочим пылесосом;
  • ненужной электропилой;
  • двигателем от насоса;
  • бензиновым или электрическим мотоблоком;
  • любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

  • стальной лист толщиной от 10 до 16 мм;
  • то же, толщиной 5 мм – на кожух и загрузочный бункер;
  • высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
  • трубы круглые или профильные, чтобы сварить раму;
  • стальной вал диаметром 20 мм;
  • 2 подшипника качения №307 или другие;
  • крепеж (болты с гайками)
  • шкивы, ремень.

На различных интернет-ресурсах можно отыскать всякие чертежи измельчителя веток, мы предлагаем вашему вниманию один из популярных вариантов:

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик. Ножи следует прикрутить к маховику болтами таким образом, чтобы угол их наклона составлял 30°. Для этого надо приготовить специальные стальные подкладки.

Дисковый измельчитель веток

Измельчитель веток своими руками своими руками сделанный из подручных материалов – хороший аналог дорогому магазинному товару. Дробилка для веток позволит утилизировать ветки с пользой, и сэкономит немало денег.

Принцип работы данного веткоизмельчителя основан на рубке веток острыми ножами, которые крепятся к маховику. Маховик – это толстых металлический диск, который приводится в движение двигателем с ременным приводом. Диск должен быть закрыт металлическим кожухом и иметь бункер для подачи сырья. Для большей производительности маховик должен иметь не менее 15000 оборотов в минуту.

Для изготовления измельчителя необходимы:

  • Сварочный аппарат,
  • Токарный станок,
  • Стальной лист, толщиной до 1,5 см,
  • Два стальных листа, толщиной 0,5 см,
  • Заготовка для ножей,
  • Отрез трубы для сварки рамы,
  • Стальной вал, диаметр около 2 см,
  • Пара подшипников,
  • Крепежные детали,
  • Шкив и ремень.

Процесс изготовления

Для изготовления этого аппарата лучше предварительно изучить чертежи с указанием крепления деталей и точных промеров. Из толстого стального листа вырезается круг радиусом в 20 см, в центре которого делается отверстие для вала.

Вал и шкивы вытачиваются на токарном станке. С двух сторон вала делают резьбу, которая пригодится для закрепления маховика и шкива. Ножи также вытачиваются на станке. Удобнее всего их делать из автомобильной рессоры. Более тонкие листы стали идут на изготовление кожуха и бункера, а также обоймы для подшипников.

Место для двигателя и шкива на раме зависит от длины привода. Не рекомендуется крепить двигатель «намертво»: при необходимости должна быть возможность дополнительно натянуть ремень. Вал крепится к раме со шкивом и маховиком. Последними крепятся к маховику ножи. Оптимально, чтобы угол между ними и маховиком был в 30 градусов.

Особенности эксплуатации

Соблюдение указанных в руководстве пользователя правил эксплуатации поможет измельчителю с пользой отработать для дачивесь положенный срок. Кроме того, специалисты сформулировали несколько общих рекомендаций:

  • перед включением убедиться в отсутствии в приемной воронке посторонних предметов,
  • при работе использовать средства индивидуальной защиты: очки или лицевой щиток, плотно сидящие перчатки, головной убор, одежда без торчащих и развевающихся элементов.
  • проталкивать ветки в горловину ТОЛЬКО деревянным или пластиковым толкателем,
  • перед загрузкой кустов и корней очищать их от налипшей земли, веревок, металла, стекла и других посторонних предметов,
  • очищать рабочие органы только при полностью обесточенном агрегате,
  • следить за тем, чтобы провода не пережимались, не закручивались и не попадали в горловину,
  • по окончании рабочей смены тщательно очищать рабочие органы, убирать агрегат в сарай либо под навес.

Как работает измельчитель веток

Безопаснее и удобнее перерабатывать влажную, недавно  срезанную древесинуиветочки.

Изготовление из различных приборов

Для того чтобы изготовить измельчитель веток, можно воспользоваться бытовыми приборами, которые отслужили свой срок. Небольшая доработка даст возможность использовать их по новому назначению: сделать зернодробилку или измельчитель веток.

Главным элементом в этих устройствах является двигатель. Если он в рабочем состоянии, то его только требуется дополнить некоторыми деталями.

Из болгарки

Порядок работы состоит из следующих шагов:

  1. Подбирается емкость.
  2. Внизу делается отверстие.
  3. Через него пропускается ось болгарки.
  4. Сверху устанавливается нож.
  5. Инструмент надежно закрепляется.

При вращении нож не должен задевать стенок емкости. Внутрь засыпаются ветки и болгарка включается на минимальные обороты.

Из стиральной машины

Для изготовления измельчителя из стиральной машины нужно сделать следующие шаги:

  1. Из машины демонтируется активатор.
  2. На вал двигателя устанавливается нож. Его размер выбирается меньше, чем внутренний диаметр бака.
  3. Сбоку, в нижней части, делается отверстие, через которое будет высыпаться измельченные ветки.
  4. К отверстию присоединяется выпускной кожух.

Такой агрегат работает по принципу кофемолки. Главное, чтобы нож не задевал стенок машины.

Из мотоблока

Чтобы изготовить измельчитель из мотоблока потребуются материалы и инструменты:

  • мотоблок;
  • ножи;
  • вал;
  • подшипник;
  • швеллер;
  • листовой материал;
  • электрорубанок;
  • сварочный аппарат;
  • молоток;
  • болгарка;
  • дрель;
  • набор ключей.

Основание формируется из швеллера. На нем устанавливается вал от электрорубанка, нож и шкив. От мотоблока крутящий момент подается через ременную передачу на шкив и вал.

Формируется приемный бункер.

Все элементы конструкции ставятся на мотоблок.

Изготовление измельчителя веток своими руками дает значительную экономию. Заводские модели стоят дорого. В домашних условиях для этого приспосабливаются подручные средства. Даже если придется закупать некоторые узлы или отдавать их на изготовление, все равно это обойдется значительно дешевле покупного изделия.

Варианты самостоятельного изготовления измельчителей

В условиях частной мастерской затруднительно изготовить шнековый или фрезерный вариант конструкции

Домашние умельцы обычно останавливают свое внимание на ножевых барабанах, одновальных или двухвальных, или на режущем элементе из дисков от циркулярной пилы

Шредер двухвального типа

С наиболее мощным устройством придется поработать. Валы, снабженные 1-3 закрепляемыми ножами, следует установить строго параллельно.

Двухвалковый измельчитель без кожуха и бункера

Мощный измельчитель будет нуждаться в периодическом уходе. Шестерни нужно будет смазывать солидолом или ЦИАТИМ, после работы очищать ножи и бункер от остатков дерева.

Шредер с одним режущим диском

Одновальный измельчитель намного проще в проектировании, изготовлении и сборке, но и мощность его будет существенно ниже.

Материал для ножей лучше выбрать среди высокопрочных инструментальных сплавов. Лучше повозиться один раз при заточке, чем потом раз в день перетачивать мягкую сталь.

Двигатель мощнее 3 киловатт можно крепить прямо к рабочему валу. Менее мощные лучше соединять с рабочим валом через шкив.

Шредер из дисковых пил от циркулярки

Это самый простой вариант устройства, но и самый маломощный. из сложных деталей потребуется изготовить (или подобрать готовый) только вал.

Режущие диски должны быть исправные, со всеми зубьями, без дефектов и трещин. Лучше не скупиться и приобрести новые.

При сборке рабочего органа нужно следить за двумя особенностями:

  • зубы соседних дисков должны быть смещены по окружности друг относительно друга на полшага,
  • шайбы толщиной 5-7 мм должны разделять соседние диски. Чем больше внешний диаметр этих шайб, тем легче будет очищать диски от щепок и опилок.

Дробилка для веток- надежный помощник садовода. Владея определенными навыками, измельчитель ветокможно изготовить своими руками, сэкономив немалые суммы. Наиболее популярными среди домашних мастеров являются более мощные одно- и двухвалковые ножевые шредеры, а также легкая конструкция из дисков от циркулярной пилы.

https://youtube.com/watch?v=57ngRpnNOeo

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Какой измельчитель веток лучше купить

Спрос на чипперы растет, а вместе с ним растет требовательность к качеству предлагаемых агрегатов. В представленном рейтинге лучших моделей можно выбрать свой вариант. При этом стоит учитывать, какой объем работы ждет будущего садового помощника, на каких участках ему придется работать, кто чаще всего будет им пользоваться.

Эксперты особенно выделили следующие пять моделей:

  • Bosch AXT 25 D — отлично справится с работой и не займет много места во время хранения;
  • Viking GE 150 — с помощью маневренного агрегата просто привести в порядок участки около общественных и жилых зданий, вблизи тротуаров и обочин;
  • Зубр ЗИЭ-40-2500 — в отечественный измельчитель придется заталкивать ветки и листья самостоятельно. В нем нет системы всасывания, зато он прочный и недорогой;
  • MTD Rover 464 Q 7.5 л.с. — мощный бензиновый чиппер переработает большое количество материала после строительных работ или валки деревьев;
  • Patriot PT SB 506 — измельчит даже стволы диаметром до 8-ми сантиметров.

При покупке нужно определить удобный для вас тип питания, исходя из поставленных задач и потребностей, а затем выбрать одну из рассмотренных моделей.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

  1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
  2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
  3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
