Кабельные стяжки или как соединить провода

Современные технологии

Современные способы соединения проводов заключают в себя использование готовых дополнительных аксессуаров, которые не только просты в работе, но и служат изоляционным элементом. Самыми популярными среди них можно назвать:

• клеммные колодки;
• колпачки СИЗ;
• самозажимные клеммы;
• клеммники рычажкового исполнения.

Клеммные колодки

Клеммы изготавливаются из пластика. Внутри их помещается латунная вставка, имеющая по обе стороны болты. В процессе соединения, очищенную от изоляции, жилку вставляют под вставку и плотно прижимают болтиками.

Колодки очень удобный аксессуар для соединения проводов.Источник stip.pl

Достоинства:

• дешевизна устройства;
• простое выполнение работы;
• узел выходит надежным и крепким;
• подсоединяются вместе как медные, так и алюминиевые провода.

Недостатки:

• часто недобросовестные производители выпускают бракованные изделия;
• монтируется только два кабеля;
• алюминиевая и многожильная проводка не допускает использования колодок, так как сам алюминий хрупок и часто ломается, а жилки многожильного кабеля тонкие и могут выскальзывать из-под втулок;
• несмотря на надежность, данный способ значительно уступает пайке и сварке.

Клеммные колодки Wago

Это самое надежное устройство для соединения электрических проводов. В данном случае фиксируются жилки с помощью пружинного механизма. Для этого предусмотрен специальный рычажок. Благодаря этому можно подсоединять проводку любого вида, как одножильную, так и многожильную. Также легко закрепляются алюминиевые и медные провода.

Колодки Wago самые надёжные.Источник wgspb.ru

Достоинства:

1. Соединяются провода изготовленные из одного и того же материала, а также из разных.
2. Создается узел с нескольких жил одновременно.
3. У многожильных проводов жилки не растрепываются и не рвутся.
4. Колодки имеют небольшой размер и с легкостью помещаются в распределительной коробке.
5. Работа делается быстро и надежно.
6. Изделие имеет высокое качество.
7. Колодка оснащена отверстием для индикатора, на случай проверки напряжения в сети.

Недостатки:

Высокая стоимость.

Колпачки СИЗ

Колпачки изготовлены из пластика и внутри имеют пружинку, которая зажимает и удерживает узел. Достаточно всего лишь надеть колпачок на скрутку и он зафиксируется на ней.

Достоинства:

• самое дешевое изделие;
• пластик обладает устойчивостью к возгоранию, чем предохраняет квартиру от пожара;
• простой в использовании;
• имеет необходимую палитру цветов, благодаря чему легко обозначаются все ветки проводки.

Недостатки:

• качество изделия не высокое;
• не позволяет соединять между собой кабеля с разными жилками.

Самое дешевое устройство для соединения и изоляции проводов.Источник jelektro.ru

Зажим «Орех»

«Орех» или «Орешек» представляет собой две пластинки, по углам которых расположены болты. Провода перед работой необходимо зачистить и соединить пластинками. После чего поверхность покрывается карболитовой оболочкой для изоляции.

Достоинства:

• низкая себестоимость устройства;
• не сложный в использовании;
• соединяет провода, изготовленные из разных материалов и сечения;
• отлично изолирует узел.

Недостатки:

• крепление не надежное, со временем болты слабеют и их нужно периодически подтягивать;
• не подходит для установки в распределительной коробке из-за неудобных размеров.

Достоинства и недостатки

Кабельные стяжки или поливинилхлоридные хомуты очень популярны. Считаются высокопрочными, гибкими моделями, облегчающими кабельное крепление. Имеют широкое использование, начиная от проводного соединения в пучки и заканчивая сборкой компьютерной техники.

Также отличаются быстрым монтажом, широким диапазоном рабочих температур, невосприимчивостью материала к хим. реакциям, быстрой крепежной заменой.

Удобные способы маркировки

Недостатки кабельных хомутов связаны с разрывной способностью. Они деформируются под воздействием высоких температур и имеют не совсем эстетичный внешний вид.

Что такое бандажная лента и где она применяется

Бандажные лентыдля СИП представляют собой длинные металлические полосыопределенной толщины и ширины. Материал – высококачественная нержавеющая сталь, устойчивая к коррозии, перепадам температур, резким ударам и другим механическим воздействиям.

Технические характеристики сплавов не изменяются при термообработке, готовые изделия не деформируются, сохраняют прочность, пластичность, гибкость. Основное применение– крепление СИП арматуры.

Кроме монтажа электрического кабеля, металлические крепежные ленты используются для фиксации элементов в других сферах:

• в коммунальном хозяйстве;
• при прокладке трубопроводов;
• изготовленииметаллокаркасных конструкций;
• при строительстве мостов;
• установке рекламных баннеров, дорожных знаков, систем видеонаблюдения;
• при упаковке в паллеты строительных материалов (бетонных блоков, кирпичей, увязке пиломатериалов).

Совет: Выбирайте бандажные ленты, расфасованные в бухты и помещенные не в картонные плоские коробки, а в специальные кассеты из прочного пластика. Мастер отматывает нужный метраж, при этом материал, оставшийся в кассете, не запутывается. В таком виде полосы удобно хранить.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

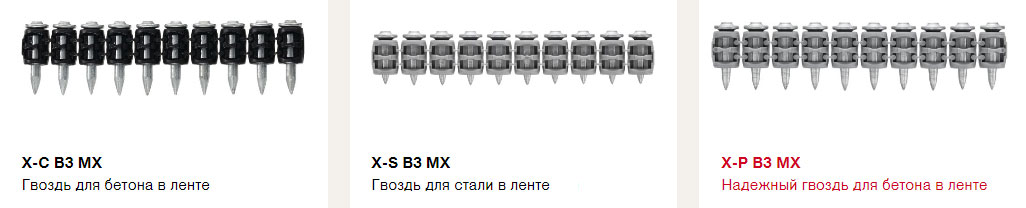

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

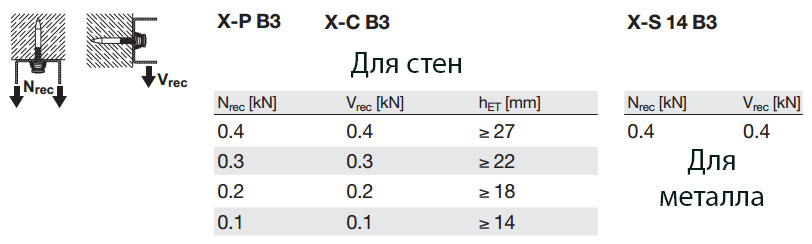

Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Упорядочивание групп кабелей

Обычно проводка предполагает прокладку большого количества групп кабелей для обеспечения возможности подключения всей техники. Такие группы желательно упорядочивать, чтобы избежать путаницы и повысить безопасность.

Для этого существует специальный крепеж для соединения проводов. Выпускаются разнообразные готовые площадки из пластика, фиксирующие группу из нескольких кабелей.

Крепежные площадки могут фиксироваться саморезами или гвоздями. Есть модели, крепящиеся липкой лентой. Последние можно монтировать, к примеру, на мебель. Но, это решение скорее для низковольтной проводки. Для жестких толстых проводов такие крепежи не подойдут.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Мы не рассказываем подробно обо всех существующих клеммниках, так как об этом есть отдельная статья, где подробно рассматривается каждый вид зажимов для проводов.

Надеемся, что мы доходчиво объяснили вам, как правильно соединять провода. Выбирайте способ, который наиболее вам подходит. При выборе учитывайте сечение и материал проводников, место установки соединения (на улице либо в помещении), величину тока нагрузки, который будет протекать в данной электрической цепи.

Кабельные стяжки

1. Такой простой предмет будет очень полезен при работе с документами.

2. Если кнопка в зажигалке самопроизвольно нажимается где-нибудь в сумке, можно зафиксировать ее при помощи стяжки.

3. Таким образом можно реанимировать бегунок на молнии.

4. А если соединить две вешалки из проволоки, то получится замечательное приспособление для сушки подушек!

5. Отличное решение для горячих ручек кастрюль, если прихватки нет под рукой.

6. При помощи стяжки можно быстро скрепить ключи в одну связку.

7. Можно быстро исправить поломавшийся вентилятор. Ведь в такую жару ты за новым не пойдешь, да и деньжат сэкономишь!

8. Кабельной стяжкой можно заменить пластмассовые кольца для шторы в ванной. Последние вечно куда-то деваются, не так ли?

9. А если твоя любимая ложка постоянно тонет в миске с супом, у нас есть решение! Можно сделать простой стоппер из стяжки, который не даст ей утонуть. Такой трюк будет полезен для детей.

10. Еще один лайфхак для детей! На этот раз это домашние мыльные пузыри.

11. Стяжка крепится очень плотно и надежно, так что даже твоему питомцу она пригодится на прогулке.

12. А вот такие интересные и надежные шнурки получаются, если использовать простую кабельную стяжку!

Это интересно: Щиток для электросчетчика и автоматов — изучаем подробно

Крепление кабеля к стене

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

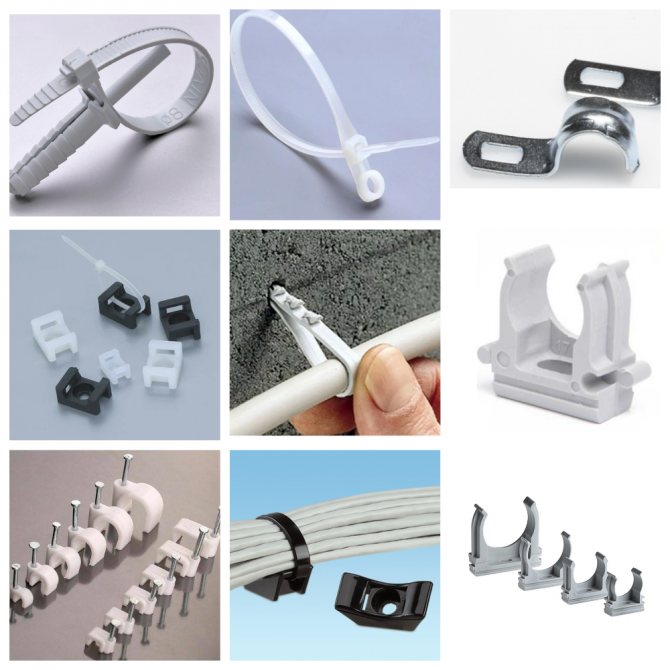

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Проводка в полу подробная инструкция фото

Проводка в полу считается достаточно популярным способом монтажа. Этот способ используют не все, но он также считается популярным. Выбирать или нет, этот способ прокладки кабеля решать только вам.

Здесь вы узнаете, как сделать проводку в полу. Мы представили для вас подробное описание всех этапов работы. Также вы можете просмотреть все преимущества и недостатки этого способа прокладки.

Проводка в полу: плюсы и минусы

Перед тем как провести монтаж проводки в пол вам обязательно необходимо изучить плюсы и минусы этого способа.

Проводка в полу имеет ряд плюсов, к которым относят:

1. Надежная безопасность. Если вы решите провести проводку под полом, тогда у вас не возникнет ситуации, когда вы случайно можете пробить проводку гвоздем или перфоратором.
2. Значительная экономия. Для того чтобы провести правильный монтаж проводки в полу вам потребуются минимальные растраты. Сэкономить свои средства вы можете на длине кабеля.
3. Простота электромонтажных работ. Вам не нужно делать ничего сложного. Все что от вас может потребоваться так это положить кабель в гофрированную трубу.

Кроме плюсов можно также выделить и минусы, которым относятся:

1. Сложность замены электропроводки. При возникновении поломок вам сложно будет добраться до проблемного участка.
2. Высокие растраты на покупку гофрированной трубы.

Проводка в натяжном потолку монтируется подобным способом.

Где использовать проводку в полу

Проводка в деревянном полу необходима в двух случаях. Первый случай – это когда вы приобрели себе новую квартиру. Довольно часто в новых помещениях застройщики разводят проводку по полу.

Чтобы не выполнять штробление стен, вам необходимо просто вывести кабель для розеток и выключателей. На кабель, который располагается в полу можно просто залить стяжку. Этот способ считается хорошим, так как вам не нужно будет штробить стены.

Вторая ситуация считается более актуальной. Когда вы проводите электрическую проводку в деревянном доме, тогда вам следует выбирать делать ретро проводку или размещать провод в кабель каналах. Оба способа считаются плохими. Электрическая проводка в полу деревянного дома позволит одновременно решить эту проблему. Благодаря этому способу проводку можно разместить практически в любой комнате.

Основные правила монтажа

Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:

1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
3. Гофрированная труба не должна заполняться больше чем на 40%.
4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.

1. Нельзя создавать больше двух поворотов кабеля.
2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
4. Нельзя накладывать трассы друг на друга.

Сделать проводку в гараже также можно в полу. При прокладке проводки вам обязательно необходимо учитывать все правила и рекомендации, которые мы указали. Перед тем как приступать к заливке стяжки вам необходимо проверить качество своей проводки. Проверить ее работу можно с помощью мультимера. Если вы все сделали правильно, тогда можете приступать к установке светильников и розеток.

Читайте: проводка в гипсокартоне.

Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;
• медь;
• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;
• помещение;
• проводка под землей;
• проведение кабеля под водой.

3. Количество используемых проводов

4. Совпадает сечение жил или нет

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов.Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.
• Не нужно прилагать усилий для выполнения данной работы.
• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.
• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Скрутка в качестве основы для соединения кабеля с помощью пайки.Источник viva-el.by

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

• соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;
• спаивать между собой можно многожильные кабеля;
• более надёжный в эксплуатации и не требует дополнительных проверок;
• относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

• требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;
• этот способ требует квалифицированного работника, умеющего работать с паяльником.
• даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

Что это такое

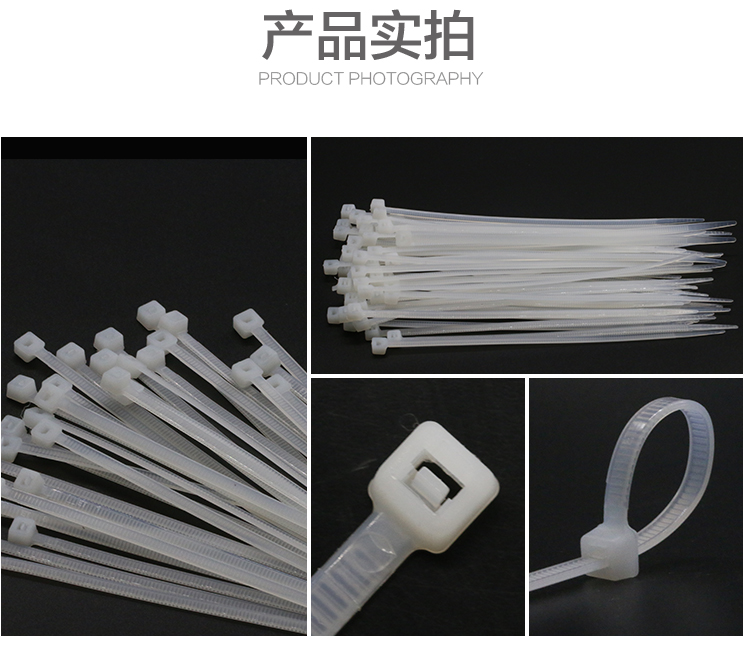

Кабельные стяжки представляют из себя полоски из гибкого прочного полимера. Нужны для соединения проводов в единый пучок. Их называют хомутами. Стяжки считаются удобным и недорогим способом бандажирования при электротехнических работах.

Подробное описание

Это интересно! Производятся из нейлона, полипропилена и полиэтилена. Нейлоновые модели имеют хорошую механическую прочность, эластичность и воздействие к ультрафиолету. Полипропиленовые самые твердые и прочные.

По конструкции хомутики бывают неразмыкаемыми и размыкаемыми. Первые помогают в надежном и быстром сборе проводов в пучки или закреплении проводов на конструкциях. При большем диаметре можно объединить кабельные стяжки для получения хомута с необходимой длиной.

Вторые создаются из стойкого к температуре материала. При необходимости их закрепления на гладкой поверхности, применяют специальную самоклеющуюся структуру. Для бетонной, кирпичной или деревянной установки прибегают к дюбельному монтажу.

Основные разновидности

Наружные и внутренние

Классифицируют стяжки по месту использования на наружные и внутренние. Внутренние штрипсы используют внутри помещений, наружные – на улице. Поскольку уличное оборудование находится в более суровых условиях, материал для его производства включает компоненты, способствующие лучшему сопротивлению к вредным факторам:

• устойчивость к УФ-излучению;
• сопротивление влажности;
• стойкость к перепадам температуры.

Такими характеристиками должны обладать стяжки нейлоновые для наружного монтажа.

Для защиты от ультрафиолетового излучения, как наиболее вредного для пластика фактора, в состав массы добавляется угольный порошок, придающий материалу черную окраску.

Внутренние штрипсы могут иметь различную окраску, внешние нейлоновые кабельные стяжки с подходящими размерами окрашены в черный цвет. Множество оттенков окраски позволяют применять эти изделия для маркировки отдельных жгутов.

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности

Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

Предлагаем ознакомиться Какие провода и кабели лучше всего использовать в домашней электропроводке

Использование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м

Провода под полом должны двигаться параллельно паре стен.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов

Организация проводки в частном доме по схеме ТN-C-S
