Особенности и преимущества
Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки
Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках
Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.
Помимо надежности он обладает еще рядом преимуществ:
равномерно распределяет нагрузку на всю длину захвата
сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения
не оказывает влияния на токоведущие жилы
Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.
простота крепления и демонтажа за считанные секунды
Правила использования кабельных чулков
Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.
В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.
Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.
Как правильно использовать кабельный чулок
В процессе установки и эксплуатации КМЧ необходимо следовать некоторым правилам. Несмотря на то, что кабель просто проходит сквозь рукав, извлечь его с обратной стороны практически невозможно
Для лучшего понимания процесса важно обращать внимание на распределение сил, которые изображены на картинке
Принцип действия устройства
Стрелка, указывающая в правую сторону, изображает силу тяги, которая возникает при натяжке кабеля. Проволочная оплетка сжимается при тяге. Стрелки, направленные вверх и вниз, указывают на это. Вся окружность сжимается.
Пошаговое использование КЧ:
- Кабель вставляют в рукав и протягивают по всей длине вплоть до петли.
- У основания шейки провод затягивают, чтобы предотвратить его движение. При сильных нагрузках наружная оболочка не повреждается и не рвется. Наоборот, при сильной тяге сжатие усиливается и лучше фиксируется на проводе в качестве оболочки.
- Чтобы предотвратить разрывы, петлю сильно не зажимают.
Вам это будет интересно Особенности кабеля из сшитого полиэтилена
Даже если рукав будет перетянут, приспособление не порвется, а оторвется лишь ушко. Фиксирующая стяжка не оказывает никакого влияния на нагрузку. При изъятии кабельной трассы стяжка самостоятельно стягивается при укладке и разжимается при извлечении проводов.
Как правильно использовать кабельный чулок
В сопроводительных документах таких изделий обязательно указывается разрывная нагрузка. Это примечание подходит только новым изделиям.
Обратите внимание! Если устройство используют повторно, его качества подлежат уточнению. К примеру, низковольтные КЧ применяют при напряжении до 32 кВ, а средневольтные — до 160 кВ
Выбор изделий на глаз может привести к рискам в виде замыканий, пожара.
Инструкция по применению
Несмотря на простоту конструкции кабельных чулков, в процессе их эксплуатации следует учитывать некоторые особенности и хитрости. С одной стороны, проводник легко и просто протягивается сквозь чулок, с другой, вытащить его будет трудно. Чтобы понять принцип действия, взгляните на распределение сил на картинке ниже:
Стрелка, направленная в правую сторону, указывает на тянущее усилие, возникающее в процессе протяжки кабеля. Проволоки, из которых состоит оплетка, при тянущем усилии сжимаются. Малые вертикальные стрелки как раз указывают на этот процесс. Сжимание осуществляется по всей поверхности окружности.
При чрезмерно большом тянущем усилии повышается деформация наружной оболочки на электропроводке, но сердечник не повреждается, изделие практически нереально порвать. Чем выше усилие, тем сильнее сжатие. Для предотвращения разрыва рукава петля делается менее крепкой, поэтому, если перетянуть чулок, приспособление останется целостным, а порвется лишь ушко.
В хвостовой части приспособления расположена фиксирующая стяжка. В процессе протяжки кабеля на нее не оказывается нагрузка. Если нужно будет вытащить кабельную трассу, то стяжка выполнит важную функцию: она самостоятельно стягивается при укладке кабеля и разжимается при извлечении проводников. Если стяжка не была зажата или отсутствует в приспособлении, то при попытке вытащить кабель чулок свободно соскакивает с провода.
Особенности и преимущества
Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки
Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках
Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.
Помимо надежности он обладает еще рядом преимуществ:
равномерно распределяет нагрузку на всю длину захвата
сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения
не оказывает влияния на токоведущие жилы
Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.
простота крепления и демонтажа за считанные секунды
Характеристики кабельного чулка
На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.
Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям
Характеристики чулка для захвата кабеля
Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.
Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.
К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.
По ГОСТу КМЧ должен иметь следующие характеристики:
- жилы с маркировкой с единообразным цветом для их идентификации;
- внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
- значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.
Вам это будет интересно Особенности кабеля ВБбШв
Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.
Вид крепления на МЧ
Тяжение кабеля
Схема подключения кабеля на барабане к тяговому тросу:
Заметьте, что на этом устройстве имеется динамометр, который контролирует усилие тяжения. Максимально допустимые усилия для кабелей СПЭ можно взять из таблиц:

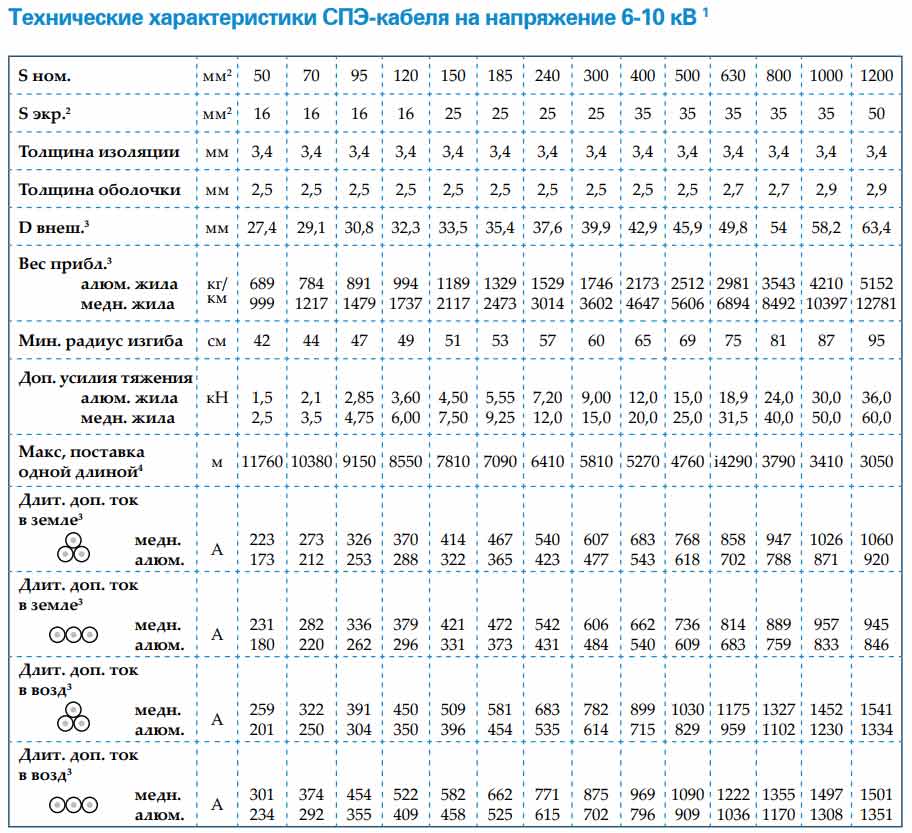

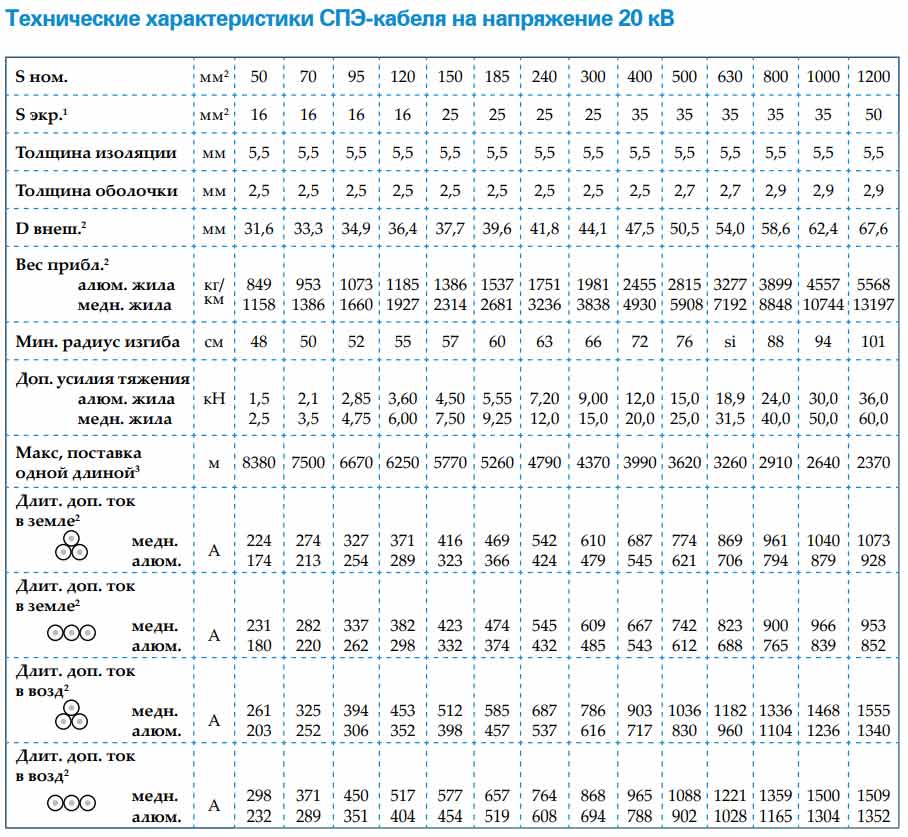

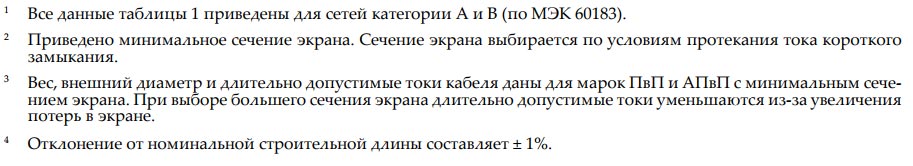

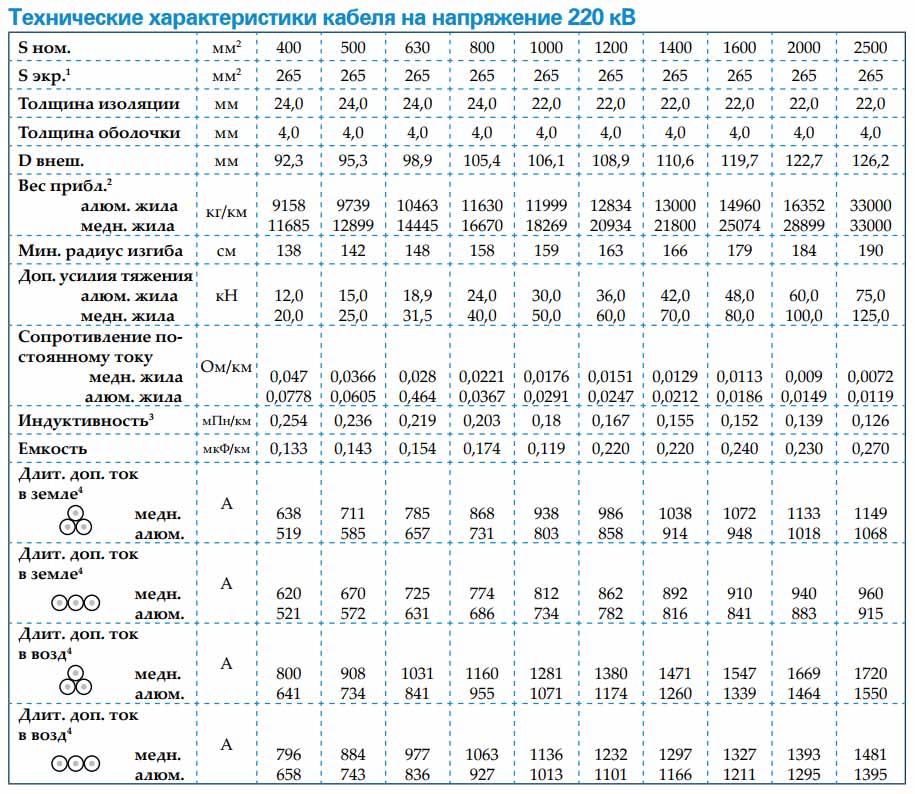

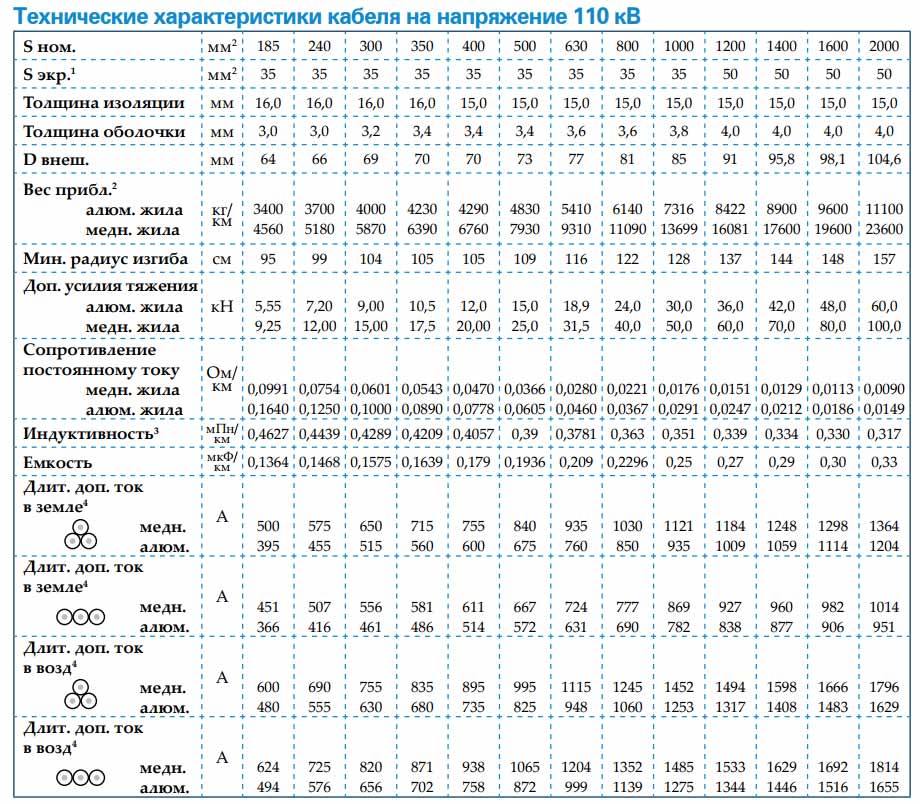

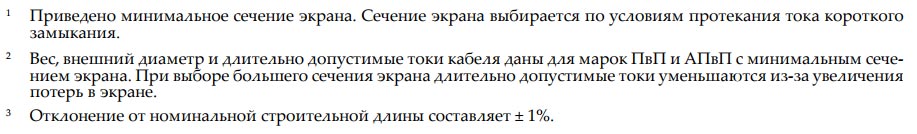

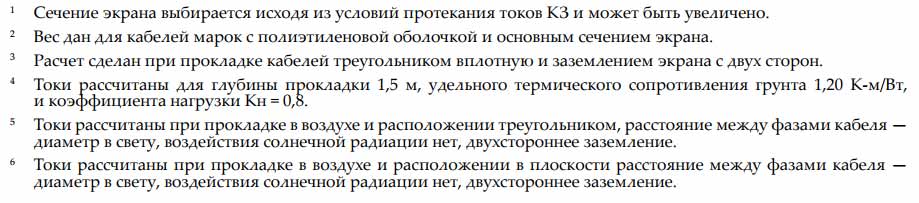

Технические характеристики для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв.
В современных монтажных организациях для монтажа используются тяговые лебедки оснащенные миникомпьютером, который автоматически контролирует тяжение и составляет протокол протяжки кабеля.
В таком протоколе указывают усилие тяжения, скорость и другие данные монтажа. Протокол входит в паспорт любой кабельной линии СПЭ.
На сложных трассах, при больших длинах, широко применяют подтягивающее устройство. Кабель проходит сквозь него.
Работать такое устройство должно синхронно с тяговой лебедкой. Достигается это путем соединения их цепей управления между собой.
Раскатка с барабанов и транспортных тележек
Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.
Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.
Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.
При установке барабана на домкрат следует соблюдать правило:
При раскатке кабеля он должен сматываться сверху, а не снизу!
Подбор кабельного чулка
Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:
- особенности самой кабельной трассы;
- технические характеристики провода;
- наполненность трассы конструкциями другого типа.
Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.
Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля
Конструктивные особенности
Несмотря на простоту конструкции, принципы строения кабельного чулка обязательно регламентируются соответствующим пунктом ГОСТ. Основными элементами являются рукав и петля. Составляющей изделия также является гибкая оплетка, из которой производится рукав нужной плотности. Чтобы увеличить прочность фиксации чулка к кабелю, рукав делается длинным (вплоть до 2 м). Чем больше диаметры укладываемых проводников, тем длиннее должна быть оплетка.
Для производства оплетки в большинстве случаев применяют стальную проволоку или трос с двойным плетением. Диаметр подбирается исходя из необходимых габаритов конечной конструкции. С целью повышения эксплуатационного срока все поверхности оцинковываются.
Концевая петля производится из троса или проволоки. На ее шейке имеется обжимная втулка с маркировкой, указывающей на рабочие диаметры проводов. Для идентификации изделия может использоваться цветная пластиковая гильза.
Петля из троса считается более гибкой, поэтому с ее помощью намного проще проходить резкие повороты на линии. Чтобы упростить процесс крепления, на некоторых изделиях размещается гайка. В таком случае наконечник протяжки навинчивается либо напрямую, либо через специальный переходник.
Намного реже крепежные петли фиксируются через рым-болты и компенсаторы вращения. В этом случае конструкция существенно усложняется. С другой стороны, такой вариант предпочтителен за счет компенсации закручивающих действий на кабель.
Принцип действия чулка
Перед покупкой или использованием КЧ необходимо внимательно изучить суть его монтажа:
- В начале эксплуатации выбранное приспособление сжимают вдоль оси, благодаря чему увеличивается внутренний поперечный размер.
- Далее в рукав помещается провод, который выбрали для прокладки, и его конец плотно прикладывают к оболочке с учетом тяги.
- К нахлесту прикрепляется протяжка или пруток УЗК. Его заранее устанавливают в области канала.
- Начинают прокладывать провода по каналу.
Вам это будет интересно Как удлинить антенный кабель
Благодаря тому, что КЧ отлично растягивается, возникает сила упругости и трения. Растяжка способствует увиливанию трения и меняет расположение жил в проводах, а именно угол относительно оплетки проводника. Рукав повышает плотность сжатия и фиксацию. Все это обеспечивает наилучшее крепление.
Основное достоинство рукава — равноправное выстраивание усилий по всему покрытию, обеспечивающее защиту проводника от механических воздействий и дефектов. Сползание чулка с кабеля практически не происходит.
Принцип действия
К сведению! Для удаления чулка необходимо сдвинуть его в направлении хомута или конца провода. Таким образом оболочка ослабится, и произойдет легкий демонтаж.
Инструкция по использованию
Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:
Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.
Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.
Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.
Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
- Как протянуть кабель через гофру
- Что такое наведенное напряжение
- Что делать, если разбилась энергосберегающая лампа
Что это такое
Кабельные чулки нередко называют рукавами, хотя, по сути, рукав – одна из частей конструкции. Состоят изделия из полимерных материалов в виде нитей или проволоки. Концевая петля (ушко) применяется для самостоятельного зажима всех протягиваемых кабелей в одну трассу, тросик также необходим для крепления устройства к той или иной поверхности.

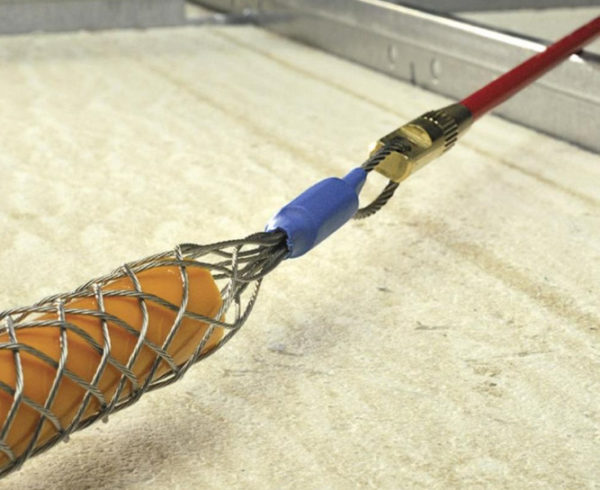

Принцип прокладки кабеля при помощи чулка прост. Когда натягивается петля, то устройство сжимается, что приводит к уменьшению диаметра. Это обуславливает сжатие всех проводников, которые преобразуются в единую цепь. Чулок для протяжки кабеля практически нереально снять. Чем сильнее будет затянута петля, тем больше сожмутся провода. Несмотря на то, что при сильном натяжении петля разрывается, конструкция остается целостной. Обычно «ушко» производится либо из эластичного троса, либо из специальной гибкой проволоки.
Существуют специальные кабельные элементы с высокой степенью защиты от пыли и влаги. Данные изделия производятся из полимерных материалов с повышенными диэлектрическими свойствами и хорошей устойчивостью к образованию коррозии. Такие приспособления следует применять при прокладке кабельных линий в месте прямого контакта с водой или на объектах с максимальными требованиями к электрической и пожарной безопасности.
Заводская петля имеет специальную пробку, на которой указано рабочее сечение кабеля. Вместо пробки может использоваться цветная гильза (ее цвет указывает на определенную модель устройства).
Фиксировать проводники при помощи данного оборудования можно в любом месте кабельной трассы. В таком случае применяются разъемные чулки, устанавливаемые по бокам проводов. Чтобы обеспечить крепление, они дополнены полимерным шнуром.
К преимуществам эксплуатации изделий при протяжке линий можно отнести:
- абсолютная защита прокладываемого кабеля от механических повреждений, которые могли бы возникнуть в процессе укладки;
- возможность конструирования коммуникационных линий большой протяженности без повреждения токоведущих жил;
- при фиксации к стене кабель практически не провисает;
- высокая прочность крепления;
- простота в процессе монтажа (при условии, что был подобран подходящий чулок для кабеля);
- простота конструкции.
3.7 Ручная прокладка кабеля с использованием кабельных роликов.
3.7.1 Настройка и протягивания конца кабеля.
На открытых участках трассы конец кабеля, прокладываемого, должен быть направлен и протягиваться одним работником, который движется вдоль трассы (например по дну траншеи). 3.7.2 Расстановка персонала вдоль трассы.
Работники, занимающиеся прокладкой кабеля, должны быть размещены по трассе в направлении прокладки в следующих местах:
— В начале трассы;
— Перед каждым изгибом трассы;
— Перед входом в каждый переход с длиной перехода более 3м;
— В случае необходимости — непосредственно перед промежуточными роликами;
— Равномерно по трассе и после выходов кабеля из трубных переходов.
Работники должны становиться на свои места (например, спускаться в траншею) по мере прохождения кабеля и оставаться на этих местах до окончания прокладки кабеля. Расстояние L (в метрах) между соседними рабочими, ведущими кабель, должно быть такое, чтобы масса кабеля данного расстояния L не превышала 150кг. В случае прохождения кабеля через трубные переходы, все рабочие, которые тянут кабель через переход (согласно п.3.9.5), должны размещаться, по возможности, как можно ближе к выходу из перехода, на расстоянии не более 2м друг от друга.
Как действует кабельный чулок
Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.
Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.
Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.
Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.
Дополнительные разновидности кабельных чулок
К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.
Двухпетлевой вариант стандартного кабельного чулка
Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.
Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.
Так называемые поддерживающие кабельные чулки используются в двух основных случаях:
- при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
- как средство временной подвески кабеля под потолком или крышей.
С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.
Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.
Что такое кабельный чулок
КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

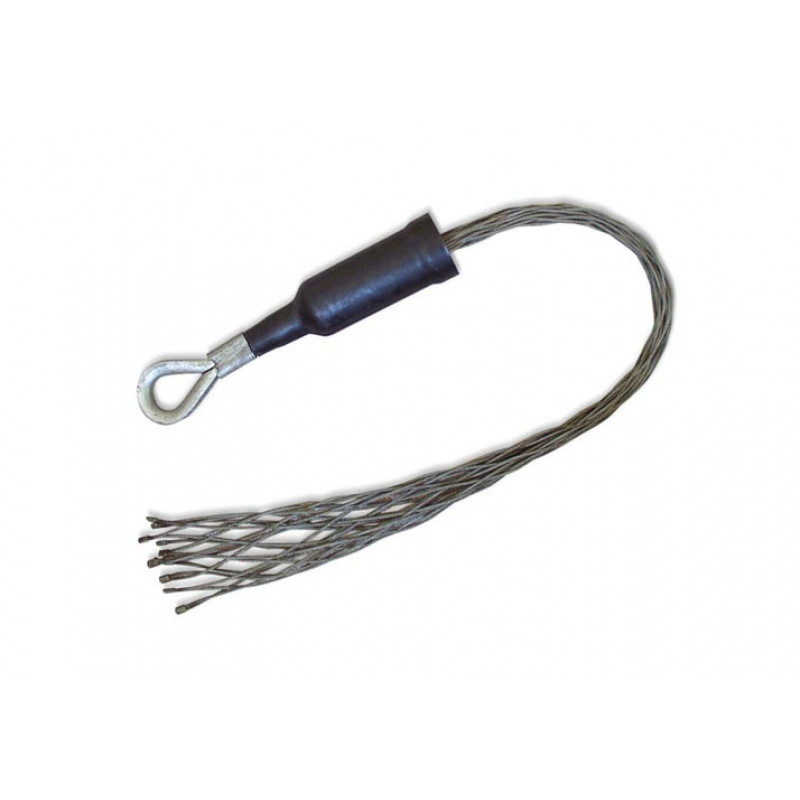

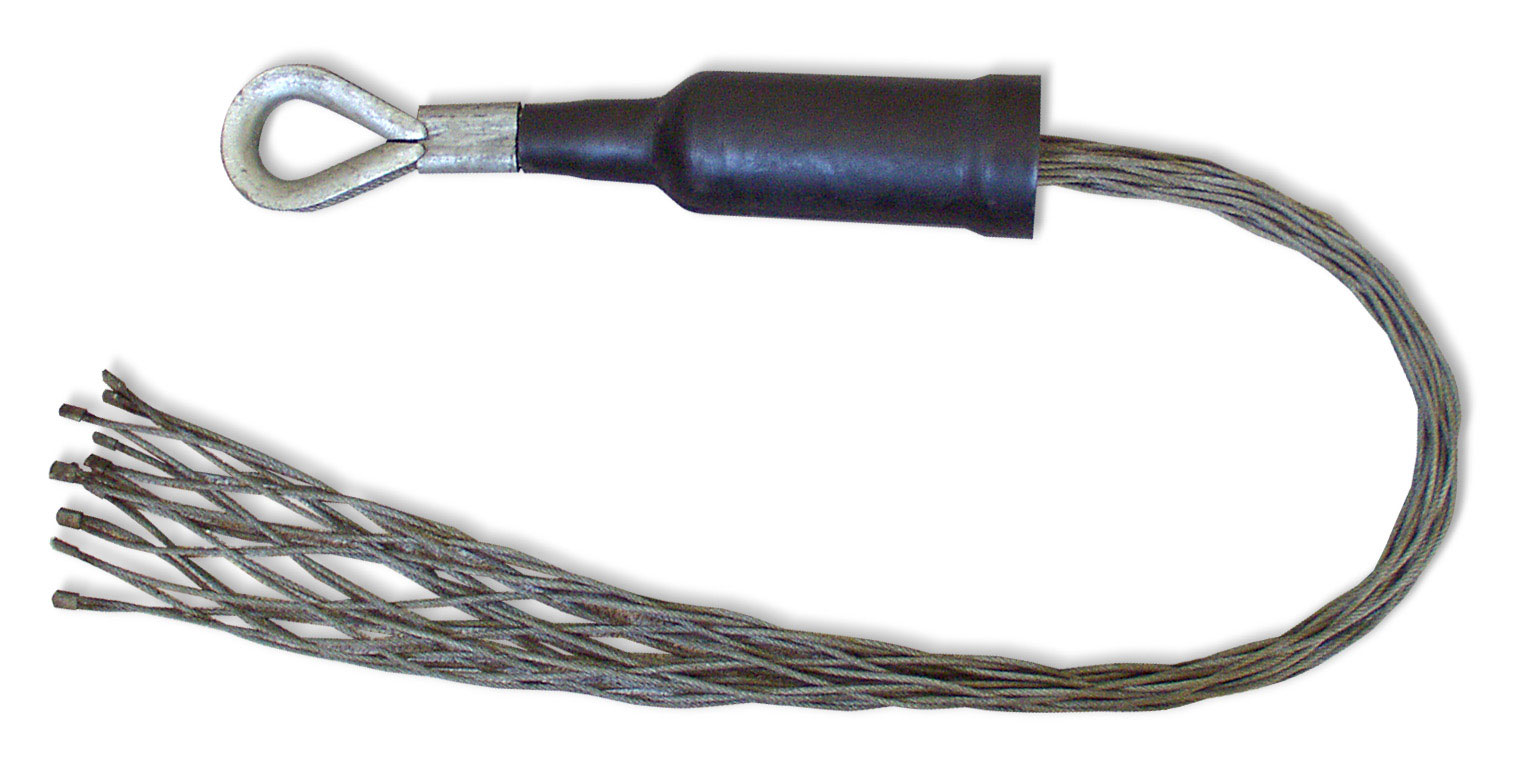

Как выглядит кабельный чулок
Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.
Само ушко зачастую сделано из эластичной проволоки или гибкого троса.
Обратите внимание! Чтобы устройство такого типа прослужило долго, конструкцию в виде проволоки покрывают цинком
Дополнительные аксессуары для УЗК
Протяжное устройство кабельных линий может иметь различную комплектацию, не учитывая материал, из которого изготовлен трос для протяжки. Она обеспечивается за счет компоновки дополнительными элементами, которые облегчают процесс укладки проводов в технологические отверстия.
Для соединения проводника с тросом протяжки используются крепежные наконечники. Они могут выполняться в виде петель, насечек, чулок и резьбовых фиксаторов. Последние способствуют получению наилучшего крепежа.
В зависимости от сечения и длины протяжки используются специальные катушки для намотки зонда, передвижные тележки или трос протяжного устройства просто укладывается кольцами.
Также для облегчения рабочего процесса протяжки могут комплектоваться электрическими, гидравлическими или механическими лебедками. Это позволяет автоматизировать процедуру укладки проводов в технологические отверстия. При этом можно встретить и более современные модификации протяжек, которые оснащаются специальным приемником. Он отслеживает возникающие препятствия на пути зонда, в дальнейшем передавая командный сигнал на лебедку для обхода затрудненных участков или придания большего усилия.
Конструктивные особенности чулка
Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.
В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.
Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.
Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.
Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.
Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.
Схема
Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.
места установки барабанов
вспомогательные устройства
расстановка контролирующих лиц
механизмы для протяжки
количество поворотов
переводы в трубах
пересечения с различными сетями (водопровод, канализация, другие кабеля)
К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.
Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.
Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.
Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:
микроскопические трещины на оболочке
сдвиги ленточной брони
разрывы проволок экрана
растяжение сшитого полиэтилена основной изоляции
Вариант расположения кабелей и устройств для тяжения при монтаже:
Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.
Дополнительные разновидности
К данной категории электротехнических приспособлений можно отнести чулки, используемые для решения специфических задач. Такое оборудование встречается гораздо реже основных типов.
Транзитный монтажный чулок эксплуатируется для замены старых силовых проводов на новые. Примечательно, что старая проводка выполняет функцию протяжки для новой. Рукав на транзитном чулке открыт на обоих краях. Одна часть чулка крепится к концу старого кабеля, другая – к концу (если хотите – началу) нового. Фактически изделие временно соединяет между собой два кабеля. Характерная отличительная особенность транзитного приспособления – большая протяженность рукава (практически всегда свыше 1 м), поскольку данное изделие применяется для кабеля большого диаметра.
Тройной кабельный чулок эксплуатируют в процессе групповой прокладки кабеля своими руками. В отличие от обычной конструкции изделие содержит три рукава из гибких материалов, которые фиксируются к общему ушку. Основным преимуществом чулка является более равномерное распределение усилия по протягиваемым кабелям.
Поддерживающие компоненты должны использоваться в одном из двух случаев:
- В процессе прокладки проводки через траншеи для того, чтобы подвесить кабель выше уровня ее дна.
- Для подвески провода под потолком или крышей.
Зачастую данные изделия состоят из двух петель.
Малый кабельный чулок производится из плотной стальной оплетки с проволокой меньшего сечения. Их применяют для прокладки оптоволоконных, коаксиальных и других кабельных систем. Главная особенность – большая группа изделий с разными крепежными элементами (например, резьбовыми втулками).
