Как из болгарки сделать штроборез

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

  • Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
  • Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
  • Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Система пылеудаления для штробореза из болгарки

Если принято решение по созданию инструмента с надежной защитой от разлетающихся осколков материала основания и качественным удалением пыли, нужно действовать в следующем порядке:

  1. Из листового металла толщиной 2-3 мм вырезаются полукруглые заготовки, подходящие по диаметру к используемым алмазным дискам
  2. В нижней части, с помощью сварочного аппарата заготовки соединяются полосой металла с прорезью для дисков
  3. Верхние части заготовок через болтовые соединения крепятся к стандартному защитному кожуху болгарки
  4. С тыльной стороны полученной конструкции вваривается отрезок трубы (патрубок) для подключения шланга от пылесоса
  5. Оставшиеся проемы завариваются металлом.

Пример простого в изготовлении кожуха для болгарки-штробореза

При желании пользователь может создать еще более сложную защиту с регулировкой глубины штробы и с колесиками для легкости хода, а в данной статье приведены простейшие из вариантов самодельного инструмента.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление. Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем. Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

  1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
  2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
  3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

  1. Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
  2. Листовое железо, толщиной от 2 мм.
  3. Металлическая труба с внутренним диаметром 50 мм.
  4. 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
  5. Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
  6. Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.


Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.


Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

  • Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.

    Толщина металлического листа должна быть не менее 2 мм

  • Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.

    Хомут для закрепления болгарки

  • К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.

    дыв

  • Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.

    Пылеотводящий патрубок

  • К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

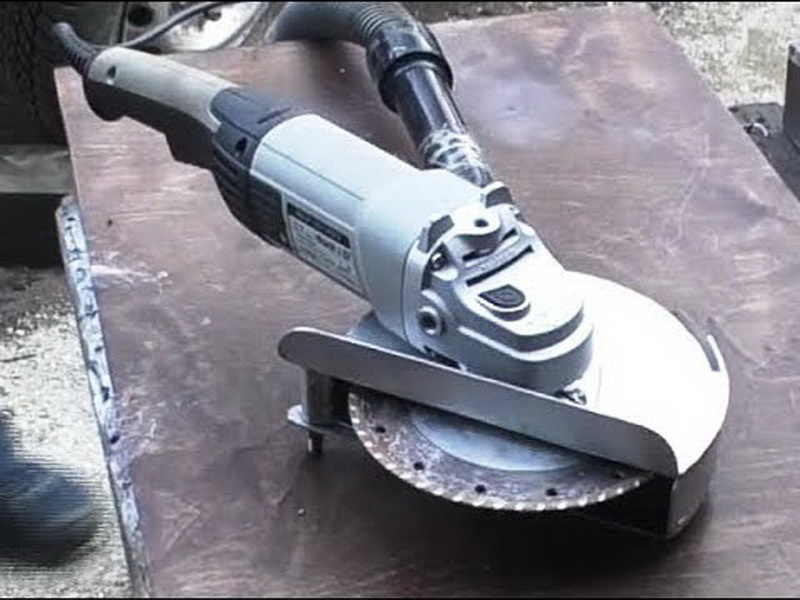

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

Основные виды

Оборудование принято разделять на категории:

  • с электрическим приводом для обработки твердых материалов;
  • с ручным вращением режущего инструмента (используется для стен из вспененного бетона);
  • с установкой на угловую шлифовальную машинку (болгарку).

Ручной

Ручное приспособление представляет собой изогнутую металлическую трубу с дополнительной ручкой, оснащенную двойным резцом из стали, зафиксированным болтом с гайкой.

Оператор давит на инструмент и одновременно протягивает вдоль обрабатываемой поверхности. Оборудование рассчитано на эпизодическую обработку мягких строительных материалов (например, ячеистого газобетона). Для резки кирпичных или бетонных перегородок изделие не используют.

Электрический

Силовой привод позволяет работать с твердыми материалами и повышает производительность. Инструмент с парой вращающихся деталей позволяет получать канавки разной ширины, а подвижная платформа обеспечивает корректировку глубины.

Встречается упрощенное электрическое оборудование с 1 диском, позволяющее делать штрабы и резать бетонные блоки, кафельную плитку или металлический профиль.

Использование других инструментов для пробивания штробы

При обустройстве электропроводки в быту, для выборки паза в стене можно использовать ударную дрель или перфоратор. По намеченной разметке, буром просверливаются отверстия на расстоянии 3-5 мм друг от друга. После окончания данной процедуры, бур меняется на ударную пику или зубило, с помощью которого разрушаются перегородки между отверстиями.

Такой способ не может предоставить ровную по глубине борозду с аккуратными краями и займет гораздо больше времени, чем использование штробореза, но при малых объемах работы вполне может быть использован в домашних условиях. Кроме того перфоратор не производит большого количества пыли.

При работе с мягкими поверхностями, такими, как гипс или газобетон, использование электроинструмента вообще не обязательно. Штроба в них может выбираться обычным зубилом или стамеской.

Демонстрация выбивания штробы в стене с помощью стамески

Поэтапная инструкция по изготовлению качественного кожуха для штробореза из болгарки

Используемый материал – железный лист 2-3 мм. Можно использовать алюминий, но его сварка обойдется дороже, а прочность будет ниже.

Определившись с шириной рабочей насадки, вы сможете рассчитать необходимое расстояние между «щеками» кожуха.

Если подвижная часть конструкции находится внутри (а это оптимальная компоновка), то минимальная ширина определяется по ней.

К наружной стенке кожуха крепится хомут для фиксации УШМ

Прочности этого узла надо уделить особое внимание. Приварено должно быть не менее 50% окружности, причем сплошным швом. Если от вибрации кожух сорвется с болгарки – диск заклинит со всеми вытекающими последствиями

Если от вибрации кожух сорвется с болгарки – диск заклинит со всеми вытекающими последствиями.

На боковой стенке размещается патрубок для крепления ручки.

Все элементы конструкции моделируются из картона, вырезаются из металла той же болгаркой, и свариваются между собой. После обработки детали лучше покрасить прочной краской.

В верхней части устанавливаем патрубок для пылесоса.

В подошве предусматривают крепление для направляющих роликов, делают выемку по оси движения болгарки. Ответственным узлом станет направляющая-фиксатор для верхней части кожуха. На его торце размещается резьбовая шпилька для фиксации положения глубины реза.

Если есть необходимость плавного погружения дисков в стену, например при работах по железобетону, можно предусмотреть возвратные пружины.

Такая конструкция абсолютно безопасна, позволяет контролировать глубину и ширину борозды, и обеспечивает чистоту на рабочем месте.

В этом видео, мастер рассказывает как он из обычной болгарки сделал штроборез с двумя дисками.

Как штробить стены под проводку без пыли.

Штробление проема под электропроводку почти всегда сопровождается обильной запыленностью помещения. Без применения респиратора и пластиковых очков не обойтись.

В этом случае после проделанной штробы нужно выйти из помещения, чтобы пыль осела. Увеличивается время осуществления данного вида работы и затраты трудовых ресурсов.

Этот вид работ делается и без пыли, при помощи специального оборудования, штробореза (в народе называют его бороздолел). Конструкция его очень проста: пластиковый корпус с ручками и кожух, с встроенным патрубком под присоединение шланга пылесоса.

Штроба делается двумя кругами по камню, которые одновременно вращаются, делая ровную область будущего проема под проводку. За счет присоединения и работы пылесоса, пыль не распространяется за пределы штробореза.

Стоимость штробореза не малая, купить не каждый может себе позволить, но его можно взять напрокат.

Этот вид безпыльного штробления сэкономит не только время работы, но и время уборки помещений, где штробились стены.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе

Публикации по теме

Делаем из шуруповерта ледобур простая инструкция

Старая ручная дрель — что можно из нее сделать своими руками

Лазерный уровень своими руками процесс изготовления

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Из старой кастрюли можно изготовить своими руками кожух как под шлифовку бетона, так и под отрезной круг или штробление.

  • необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
  • затем отрезается сегмент, определяющий величину вылета диска из кожуха;
  • вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
  • по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
  • берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
  • устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
  • внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
  • отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Читать также: Сделать зернодробилку своими руками видео

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Кроме большого количества достоинств, угловая шлифовальная машинка обладает одним недостатком. При проведении различных работ с древесиной или бетоном УШМ производит много мелкой пыли. Этот мусор затем необходимо убирать из самых труднодоступных мест. Чтобы этого избежать, стоит пользоваться кожухом для болгарки под пылесос, который можно изготовить своими руками из подручных материалов.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Эксплуатация бороздодела

Перед началом рабочего процесса следует оценить состояние оснастки и болгарки. Проверяется также техническое состояние компонентов, проводки и качество дисков. После этого круги надеваются на специальные патроны, а насадка-штроборез – на болгарку. Как собрать конструкцию правильно? Для этого необходимо использовать фиксирующие и зажимные элементы штробореза, которые должны соответствовать формату конкретной УШМ. Обычно производители используют универсальные крепления, но может потребоваться соединение отдельного штробореза и болгарки другого типа. В таком случае необходимо установить на рабочий вал первый круг, после чего закрепить его комплектной гайкой. Далее фиксируется второй диск, разделять который можно специальной втулкой – она выступит разделителем резаков.

Затем можно приступать к рабочим мероприятиям. Заранее надо сказать, что глубину резки лучше выставлять на пару миллиметров больше, чем планируется. В ходе выполнения резки следует надежно удерживать инструмент, контролируя его движение по линии реза. Если диски заклинит, то не стоит пытаться вытащить их при включенном аппарате

Важно помнить конструкционные особенности, которыми отличается штроборез-насадка на болгарку. Своими руками созданная двухдисковая конструкция весьма капризна, и при малейшем отклонении в сторону может возникнуть риск повреждения оснастки. Поэтому в случае клина необходимо в первую очередь отключить питание, а затем уже строго по линии реза постараться вытащить диски из созданного на текущий момент паза

Поэтому в случае клина необходимо в первую очередь отключить питание, а затем уже строго по линии реза постараться вытащить диски из созданного на текущий момент паза.

Материалы и инструменты

В идеале нужно пригласить специалистов, которые сделают все необходимые работы, однако можно все сделать и самостоятельно.

Вам потребуются специальные инструменты

По возможности используйте штробер, при выборе обратите внимание на его мощность. Так же это можно прорезать стену алмазными кругами, но некоторые части все же придётся выбивать руками

Можно просверлить большое количество дыр, но это довольно утомительная работа. Как вы поняли, есть много вариантов, какие инструменты можно использовать.

При проведении работ, для начала узнайте, из чего сделана стена. Это позволит узнать, есть ли арматура и примерно, как и где она расположена, расположение электропроводки, да и выбор инструмента тоже зависит от материала поверхности.

Самым легким будет штробление газобетона или пенобетона. Он пузырчатый, поэтому его проще разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем цемента, а так же заделайте лишние выбоины. Тем самым вы обеспечите дополнительную защитную поверхность.

Самым трудным будет штробление железобетона. Работа осложнена тем, что в стене проложена арматура. Здесь необходимо использовать только специально предназначенное оборудование.

Виды штроб

Штробами (или штрабами) называют небольшие углубления в стенах, потолках и полах, предназначенные для укладки трубопроводов или электропроводки. Согласно правилам ПУЭ по устройству электроустановок борозды нарезают строго по прямым линиям. Допускается делать небольшой уклон по горизонтали, от вертикали отклоняться нельзя. Пересечения и повороты штробируют только под 90° за исключением сетей в неответственных помещениях.

В зависимости от количества кабеля штробы могут быть разной глубины:

  • для одиночного — до 15 мм;
  • для нескольких — до 25-30 мм.

Прорезка в стене канала приводит к ее ослаблению и снижению прочности, поэтому штробление не допускается:

  • в несущих стенах и перегородках;
  • в панельных домах, где все стены несущие;
  • в плитах перекрытия.

В монолитных стенах глубина штробы должна быть меньше толщины защитного слоя бетона на 2-3 мм, чтобы не оголять арматуру и не допускать перерезку стержней. При укладке проводки в полу рекомендуется делать борозды в бетонной стяжке или монтировать ее под специальным плинтусом с каналами под кабель.

В деревянных домах штробы не используются. Прокладка электропроводки ведется либо открытым способом, либо в полостях каркасных стен и перегородок.

Штроборез для газобетона ручной – подготовка к работе и принцип резания

До выполнения работ необходимо на обрабатываемую поверхность нанести соответствующую разметку с помощью карандаша, линейки и уровня.

Осуществление мероприятий по подготовке самодельного инструмента и штроблению выполняйте по следующему алгоритму:

  1. Установите на шпиндель устройства режущий диск.
  2. Вставьте на ведущий вал распорную втулку необходимой ширины.
  3. Соберите на валу второй диск и зафиксируйте его специальной гайкой.
  4. Выставите требуемую глубину канала и включите систему воздухоотбора.
  5. Подайте питающее напряжение путем нажатия кнопки включения мотора.
  6. Приложите вращающиеся диски к обрабатываемой поверхности.
  7. Погрузите их на заданную глубину и перемещайте инструмент по разметке.

Принцип функционирования устройства состоит в одновременном выполнении параллельно расположенных прорезей с помощью двух дисков, вращающихся с равными скоростями. Инструмент оснащен специальной платформой, позволяющей регулировать глубину резания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
