Как из триммера сделать мотор для лодки

Мотор для лодки своими руками

Можно выполнить самодельный лодочный мотор из триммера. Вначале следует приготовить материалы и инструменты:

  • триммер мощностью 3 л.с.;
  • стальной лист толщиной 2 мм для винта;
  • сварочный аппарат;
  • крепления;
  • струбцина для установки двигателя на борт лодки;
  • болгарка;
  • дрель.

Нужно выяснить величину винта, которая зависит от мощности и массы лодки с грузом. Нужно учитывать, что винт размерами 3х10 см, установленный на ДВС, может перевозить лодку с пассажирами общим весом до 120 кг.

Этапы работы по изготовлению мотора из бензокосилки:

  1. Чтобы сделать мотор для лодки, сначала надо переделать гнутый вал.
  2. Потом изготовить винт.
  3. Заменить пластмассовую накладку двигателя переключателем.
  4. Прикрепить вал к двигателю от косилки.

Переделка изогнутого вала

Сначала нужно переделать изогнутый вал. Для этого нужно взять гайку высотой 2 см в форме цилиндра с нарезкой внутри. Отвинченные гайки и болты надо сохранить, так как у них нестандартная резьба. Потом переделывают штангу с жестким валом. Вытаскивают из штанги гибкий вал, сняв гайку.

Конец штанги не имеет подшипников, их заменяет втулка, поэтому ее нужно вырезать. Изъять протектор. Так как труба из металла изогнута, выровнять ее трудно, поэтому использоваться она не будет. Вместо нее следует подобрать дюралевую трубу такого же диаметра, или меньшего, чем диаметр втулки.

В трубу устанавливают бронзовую втулку. Для этого нужно слегка расточить трубу. Затем следует аккуратно отпрессовать втулку по канавке молотком. При этом не рекомендуется прилагать усилия, чтобы втулка не испортилась. Протектор режут до нужного диаметра и ставят в штангу. Если трубка имеет большой диаметр и трудно поставить ее в отверстие головки ДВС, то следует обточить ее до необходимых размеров.

Вместо гибкого вала возьмите стальной прут и соедините его с валом двигателя. Потом закручивают на вал винт и закрепляют гайкой. Затем надо зафиксировать к двигателю штангу с внутренним валом при помощи переходников. Их нужно выполнить в токарной мастерской. Разные модели косилок могут иметь особенности, которые нужно учитывать.

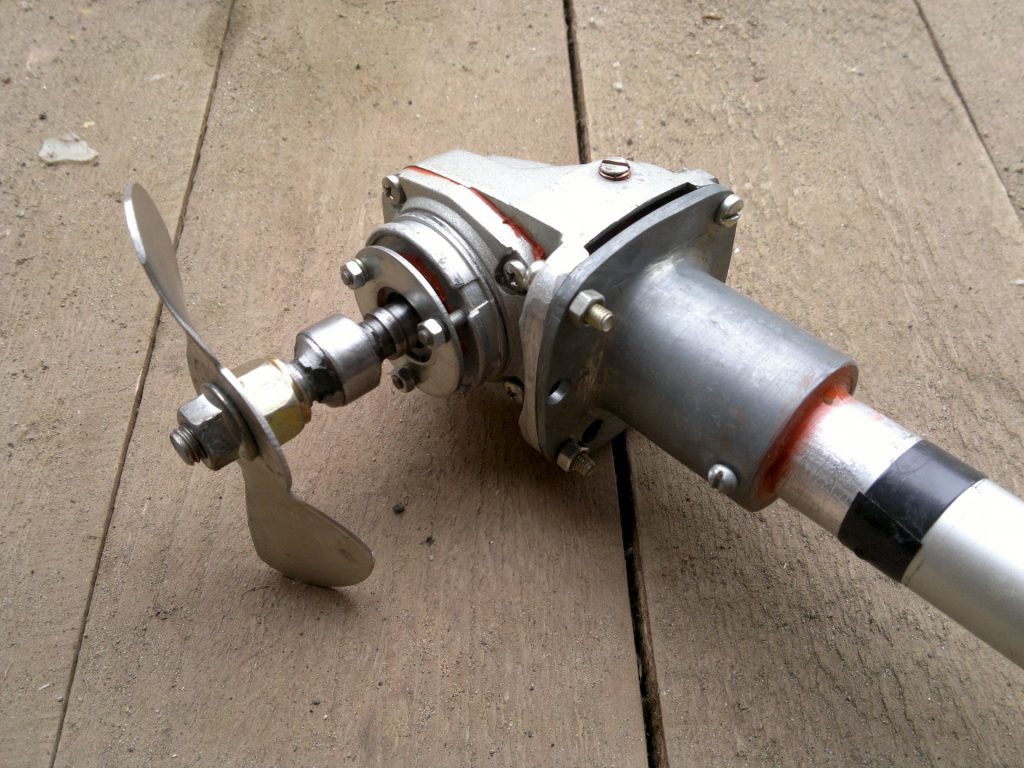

Использование редуктора от болгарки

Для создания двигателя на лодку на базе сенокосилки часто используют редуктор от болгарки. Его нужно доработать. Вал с шестерней надо заменить на более длинный, который будет соответствовать штанге. Конец вала выполняют по аналогии с извлеченным коротким валом для того, чтобы можно было применять те же подшипники.

В местах установки подшипника монтируют сальник, который будет предохранять угловой редуктор от попадания воды. Корпус редуктора скручивают при помощи герметика. В редуктор наливают смазку, чтобы покрыть шестерни.

Изготовление винта

Для создания винта нужна полоса дюраля длиной 100 мм и шириной 30 мм. Если положить винт на стол, то от него до лопасти должно быть 10 мм. Угол наклона лопастей винта надо отрегулировать пассатижами. Перед этим выполняют отжиг дюраля. Можно изготовить винты с 2 или 3 лопастями, различных размеров. Габариты пропеллера следует подбирать индивидуально.

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

  • бытовая мотокоса;
  • струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
  • лист дюралюминия, толщина которого не должна составлять менее 2 мм;
  • сварочный аппарат;
  • комплект крепежей;
  • набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.

При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

  1. В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
  2. После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
  3. Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
  4. Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
  5. Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
  6. Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

После того, как самодельная насадка будет готова, ее потребуется обкатать. Для этого нужно приготовить топливную смесь из свежего бензина и моторного масла в соотношении 40:1. После этого потребуется залить готовую смесь в штатный бак лодочного двигателя, завести его, и дать ему выработать 1 полный бак горючего на холостых оборотах. После обкатки самодельный лодочный мотор из триммера будет полностью готов к работе.

Учимся создавать бензиновый лодочный мотор

Такое изделие выгоднее, поскольку обладает увеличенной мощностью. Оно гарантирует прирост скорости, что подразумевает охват большей площади для подбора хорошего места для ловли рыбы.

  • Мощность всегда на одном уровне, что не скажешь об электрическом двигателе, у которого много недостатков и занимает полезную площадь аккумулятор.
  • Допускается использование агрегата от триммера, бензопилы, мотоблока и других изделий работающих на основе бензина. Выбор зависит от лодки, доступного крепления и финансовых возможностей.
  • Оптимальным вариантом считается триммер, поскольку необходимы не большие доработки. Придётся заменить устройство для закрепления лески и добавить гребной винт. И всё двигатель можно использовать на лодке.
  • В других случаях придётся добавить редуктор, гребной винт, вал и внести другие доработки. И сам процесс соединения такой системы с учётом надёжной работы не отличается упрощёнными действиями. Необходимы, более, серьёзные навыки в сравнении со сборкой и настройкой электрического привода.

В обоих рассмотренных случаях необходимо учитывать, что ещё придётся продумать процесс установки двигателя на лодку. Особенно это сложно в случае надувного либо резинового изделия.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Далее, переделка штанги производится следующим образом.

  1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
  2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
  3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
  4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
  5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
  6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
  7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
  8. В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
  9. Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
  10. Винт закрепляется на валу с помощью гайки (2).
  11. Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

  1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
  2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
  3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
  4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Мотор для лодки из бензинового триммера

Практически у каждого рыбака есть дома резиновая надувная лодка. И естественно, всем хотелось бы, чтобы этот вид транспорта был максимально быстрым, удобным и комфортным. Если кроме надувной лодки у Вас в хозяйстве имеется бензокоса, то можно сконструировать самодельный лодочный мотор на базе триммера. Такое приспособление делается довольно легко и быстро, а его производительности и надежности вполне будет хватать для передвижения лодки на дальние расстояния. Пошагово о конструировании лодочного мотора из мотокосы мы расскажем Вам далее.

Выгоды переделки триммера в лодочный мотор

Использование триммера как лодочного мотора имеет ряд значительных плюсов и преимуществ.

Выгоды такого технического решения:

  • небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
  • небольшой расход горючего при достаточной производительности;
  • надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
  • небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
  • контроль за топливом благодаря прозрачным стенкам бачка;
  • жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

  1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
  2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
  3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
  4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
  5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
  6. С помощью штатной гайки закрепите винт.
  7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Как правильно пользоваться лодочным мотором из мотокосы?

Используя триммер, как лодочный мотор, оператору нужно постоянно следить за состоянием двигателя, и давать ему время для остывания.

Помимо этого продлить сроки эксплуатации лодочного мотора из триммера поможет:

  • проверка всех имеющихся в устройстве креплений – перед каждым запуском мотора нужно внимательно осматривать фиксаторы, которые удерживают элементы двигателя от триммера;
  • заправка двигателя от триммера только тем бензином и маслом, которое использовалось для эксплуатации мотокосы;
  • своевременная очистка и замена воздушного и топливного фильтра двигателя;
  • регулярная проверка и своевременная замена топливного насоса;
  • осмотр и, при необходимости, замена свечи зажигания.


Продлить сроки эксплуатации лодочного ДВС из триммера также поможет регулярное вентилирование его штатного цилиндра. Для этого примерно раз в 2 месяца нужно выкручивать свечу зажигания, и 4–5 раз редко вытягивать трос стартера. После процедуры свечу можно вкручивать обратно на место и продолжать эксплуатацию двигателя.

Из чего делают самодельные моторы для лодок?

При желании мотор для легкой лодки можно изготовить самостоятельно. В большинстве случаев применяются уже готовые инструменты в качестве основы.

Зачастую применяют следующее:

  1. Косилка для травы идеально подходит для создания триммера. Она предназначена для длительной эксплуатации, поэтому может прослужить в течение длительного периода.
  2. В некоторых случаях проводится переделка строительного миксера. В этом случае в качестве источника энергии выступают аккумуляторы. Подобный вариант исполнения идеален для тихой ловли, однако он не рассчитан на длительное применение.
  3. Редко применяется бензиновая пила. Однако ее конструктивные особенности определяют то, что приходится проводить серьезную переделку.

Блиц-советы

  1. Гораздо проще переоборудовать триммер с прямым валом. Если штанга имеет изогнутую форму, ее понадобится полностью менять, поскольку стальной трос не сможет передавать нужный крутящийся момент. Чтобы изменить изогнутый вал понадобится использовать дюралюминиевую трубку, впрессовывать в нее втулку из бронзы и монтировать в соответствующе подогнанный держатель.
  2. Винт следует создавать по чертежу из дюралюминия. При необходимости его размеры всегда можно откорректировать.
  3. Монтаж винта следует проводить на месте триммерной головки. Обязательно сделайте кольцевую насадку, чтобы защитить баллоны.
  4. В интернете можно заказать готовые наборы и сэкономить время на создании элементов самостоятельно. В комплектации есть все необходимые переходники к валу и привод, иногда в комплект входит даже струбцина.
  5. Управлять устройством можно используя ручку стартера, но очень часто она неудобна в использовании. Ее можно с легкостью заменить, на обычный переключатель скоростей от велосипеда.
  6. Для крепежа двигателя используется струбцина, а сам крепеж производится на лодочный транец.

Самодельный лодочный мотор из мотоблока

Если предыдущий вариант считается маломощным, то устройство из мотоблока наоборот. У техники для работы с землей, как правило, надежные четырехтактные движки внутреннего сгорания. Такой мотор для лодки, изготовленный своими руками, способен везти пассажиров даже против течения на внушительной скорости.

Правда, приличный объем не позволяет ставить подобные конструкции на лодках ПВХ. По крайней мере на малых. Принцип того, как сделать лодочный мотор, из мотоблока следующий.

  • Вместе фрез в одной плоскости с валом ставят алюминиевые лопасти.
  • Лопасти должны находиться перпендикулярно движению судна. На вид это прямоугольные пластины, наполовину скрытые под водой. Остальная часть свободно перемещается по воздуху.
  • Устройство крепится к корпусу плавсредства и дает ему возможность легко двигаться даже на мелководье и водоемах со стремительным течением.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

  1. Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
  2. Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
  3. Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
  4. Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
  5. Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
  6. Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

  1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
  2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
  3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
  4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
  5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube

Устройства с двухсторонним маховиком

Сделать с двухсторонним маховиком лодочный мотор своими руками – задача непростая. Двигатель в данном случае целесообразнее подобрать двухтактного типа. При этом коромысло под него должно быть рассчитано на три клапана. Также перед установкой необходимо проверить прочность толкателей. Предельное давление они должны выдерживать не менее 3 бар. В этом случае можно будет надеяться на стабильную работу двигателя. Поддон в данном случае необходимо монтировать под струбциной. Для удобства его можно скрепить винтами и затем воспользоваться герметиком. После закрепления румпеля подсоединяется дейдвуд. Защита винта лодочного мотора устанавливается в последнюю очередь.
