Как на катушку триммера намотать леску описание

Способ 2 — как правильно одеть леску на катушку мотокосы с фотоописанием и видео

Второй способ отличается от первого тем, что в катушку заряжается не цельный кусок оснастки, а отрезки из двух частей. Этим способом пользуются производители, и он также подойдет тем, у кого остались остатки материала. Принцип того, как вставить два отрезка лески в наводку мотокосы, одинаковый с первым способом, и чтобы в этом убедиться, ниже детальная инструкция:

• Есть два одинаковой длины отрезка материала, которым можно воспользоваться
• Берется один отрезок, и изгибается край в виде зажимной скобы или крючка, при помощи которых будет выполняться закрепление лески
• Внутри катушки имеются отверстия в виде кронштейна для фиксации, которые находятся там неспроста. Если их нет, тогда второй вариант не подойдет. Внешний вид этих кронштейнов показан на фото ниже. Каждый кронштейн находится на своей половине
• Скобой лески следует зацепиться за кронштейн, и произвести ее наматывание с соблюдением направления стрелки
• Наматывается оснастка до момента, пока не останется отрезок 10-15 см, который фиксируется в соответствующем отверстии на боковой части наводки
• Аналогично проводятся манипуляции со вторым концом лески
• Заводятся выступы в отверстия головки, а затем, извлекая оснастку из временных креплений в катушке, устанавливается крышка с фиксаторами

Вышеописанная инструкция о том, как установить в мотокосу леску, поможет не только правильно, но еще и быстро произвести процедуру замены. Сборка катушки триммера, как говорилось выше, может выполняться без снятия головки, но в таком случае понадобится удобно зафиксировать инструмент. Видео инструкция представлена ниже.

Подмена лески триммера: пошаговая аннотация подмены лески на триммере

Основная »Изменение косильной лески триммера: пошаговые аннотации по подмене косильной лески триммера

Триммеры (они также газонокосилки) интенсивно употребляются современным обществом для ухода за газонами и другими схожими объектами садоводческих хозяйств. Инструмент отличается собственной высочайшей эффективностью, невзирая на непонятное качество скашивания травки (по сопоставлению с обыкновенной фермерской косой. землей и небом). Основное преимущество триммеров (газонокосилок). высочайшая производительность работы с низкими затратами физических сил оператора. Но с течением времени режущий элемент триммера (нейлоновые леса) изнашивается либо повреждается, по этому триммер становится ненадобным инвентарем. Итак, животрепещущей становится задачка. как поменять головку триммера и как поменять леску головки триммера? Разглядим этот процесс на примере газонокосилок производства «Black and Decker» и других.

Шаг 3-ий: комплектация узла головки

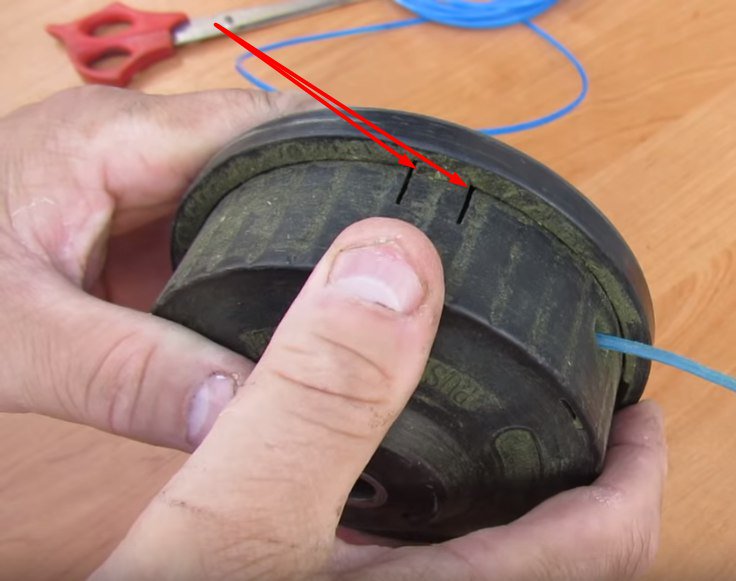

Протяните конце косильной лески через пару округлых шлицев катушки. Поменяйте как шайбы, так и пружину (если таковые имеются) новыми деталями, поставляемых. Согните оба конца косильной лески под прямым углом.

Заключительным техническим штрихом процесса конфигурации косильной лески на триммер является наложение шапки на голову с следующим фиксацией при помощи нажимая силы и легкого скручивания.

Проложите каждый конец в отверстие в основании обмоточного барабана. Установите катушку во внутреннюю область головы, делая упор на пружину. Наденьте крышку, выровняйте с основанием и немного нажмите вниз маленьким поворотом против часовой стрелки, положите крышку на вкладки зажимов. Это завершает функцию подмены.

Шаг 1-ый: закрепление и укладка

Составьте конец строчки напополам. Положите заготовку над катушкой с каждой стороны каждой половины зоны намотки. Обе половинки оберните стопроцентно вокруг намоточного барабана. Протяните леску через петлю.

Порядок подготовки зацепления косильной лески в зоне обоих зигзагообразных участков барабана. Петли располагают в специально изготовленных вырезах, после этого в каждую зону наматывают леску

Довольно плотно натянуть леску и поместить узел в паз, изготовленный с каждой стороны обмоточного барабана.

Шаг 1: съём крышки головки триммера

На первом шаге разборки крышку головки триммера снимают. На примере моделей триммеров Black и Decker и других, чтоб снять крышку, обычно довольно приложить некое давление для угнетения стопорной защелки, которая находится с боковой стороны от корпуса головы.

На неких моделях газонокосилок поначалу планируется демонтировать головку триммера, зачем употребляется шестигранный ключ, входящий в набор инструментов. Председатель обычно держат на месте двумя-тремя винтами, к которым можно попасть через боковые отверстия задней панели.

Крышка головы, на которой установлена ​​линейная катушка, обычно держится при помощи защелки. Довольно приложить вкладку задвижки с неким усилием и малость повернуть крышку, после этого крышку можно просто снять

В момент выдавливания фиксирующей вкладки необходимо немного повернуть и поднять крышку головки триммера, чтоб снять намоточный барабан.

Шаг 2-ой: извлечение намоточного барабана (катушки) с леской

Последующим шагом процесса является удаление намоточного барабана с линией изнутри головы. Необходимо повернуть голову открытой стороной, чтоб узреть леску и катушку. На боковине головы найдите два канавки (глаза), через которые выведена леска.

Вы должны высвободить леску от отверстий, возвратив барабан, а потом осторожно вытащите катушку из области головы. Барабан обмотки на неких моделях установлен пружиной

Этот момент нужно учесть при выполнении операции добычи.

Порядок удаления шпули триммера с косильной лески с внутренней стороны головы: 1. сборник головки с золотником; 2

вытягивание осторожно с маленьким осевым вращением; 3. вытянутые детали

Древняя леска на сто процентов снимается с катушки. Чтоб удалить старенькую леску триммера, вытащите древесную породу из замковых петель и потяните свободный конец. Этот способ удаляет всю старенькую обмотку. Тот же процесс повторяется и на 2-ой секции барабана. Мастеру рекомендуется использовать перчатки при выполнении работ.

Шаг 2-ой: намотка режущего материала по секциям

Последующий шаг. направить леску вокруг катушки, будьте аккуратны. Необходимо, чтоб любая половина была заполнена своей обмоткой ровно, без перекресток. Обычно стрелки можно узреть на корпусе зигзагообразной катушки с указанием направления намотки. Этот момент следует подразумевать при наполнении катушки леской.

Выполняем наматывание лески

Нерасторопно завершённая разборка катушки-шпули без утраты её запчастей позволяет перейти к основному заданию – наматыванию в катушку лески. Технологические особенности конструкции шпули и количество рабочих усиков определяют последовательность действий.

Хотите сохраните это ? Первый способ намотки лески

Необходимое количество лески отрезано. Сейчас нужно пристально оглядеть шпульку, чтоб осознать к какому типу она относится. От этого зависит, каким образом на нее предстоит наматывать леску.

Шпульки бывают 2-ух типов. В общем и целом они некординально отличаются друг от друга. Вне зависимости от вида, катушка делится на два отсека — верхний и нижний. У первого типа разделительная грань не замыкается в кольцо и имеет углубление.

У второго же типа она цельная, но около нее по краям с обеих сторон размещены маленькие сквозные отверстия. Метод наматывания нити необходимо учить зависимо от того, к какому из обозначенных выше видов относится катушка.

• Приготовленный ранее шестиметровый отрезок нужно согнуть напополам. Идеальнее всего не точно в центре, а таким макаром, чтоб одна половина вышла длиннее приблизительно на пятнадцать см.
• Потом место сгиба необходимо воткнуть в углубление в разделительной грани. Одна половина лески должна оказаться в высшей части катушки, другая половина — в нижней части.
• Сейчас можно приступать конкретно к намотке. Наматывать необходимо в том направлении, в каком показывает стрелка на шпульке. При намотке необходимо держать нити так, чтоб они не переплетались и верхняя половина наматывалась в высшую часть катушки, а нижняя половина — в нижнюю часть. У каждой половины свободными должны остаться около пятнадцати см от конца.
• В верхней грани шпульки имеются маленькие выемки (либо, по другому говоря, пазы) для закрепления расходного материала. Концы нитей необходимо воткнуть в эти выемки так, чтоб они закрепились один напротив другого.
• Заключительный шаг заправки расходного материала в инструмент — закрепленные на шпульке концы необходимо продеть в надлежащие отверстия в головке триммера.
• Вот и все. Процесс наматывания завершен. Сейчас остается только собрать головку в единое целое. Пружина аккуратненько помещается назад меж шпулькой и головкой. Потом необходимо воткнуть шпульку в головку и придавить их друг к другу.
• Свободные концы нити рекомендуется посильнее вытянуть наружу. Для этого необходимо по очереди потянуть концы расходного материала так, чтоб извлечь их из пазов шпульки. Удостовериться, что режущий элемент извлечен из удерживающих пазов можно, распробовав незначительно вытянуть нити — они должны беспрепятственно выходить через отверстия в головке.
• Прижимая шпульку книзу, необходимо надеть поверх нее крышку. Крышку нужно прикрутить к головке так, чтоб все пазы на их корпусах совместились и шпулька осталась зафиксирована меж ними.
• И, в конце концов, самое последнее действие — головка привинчивается назад на свое место в нижней части инструмента.

Процесс завершен. Леска заправлена в катушку. Триммер готов к предстоящей работе.

Выбираем катушку и учимся наматывать лесу

Если Вы начинающий спиннингист, то лучше использовать лёгкие недлинные модели и соответственно подобрать к ним катушку, укомплектованную шпулей с габаритными характеристиками 2000-3000, способной вместить сотню метров лесы 0,2-0,3-миллиметровой толщины. Помимо этого, для катушек характерен разный способ намотки, который бывает:

• Цилиндрическим;
• В виде прямого конуса;
• В виде обратного конуса.

При покупке недорогих моделей производства Китая, нужно приготовиться к беспорядочной укладке лески. Если для обычной (монофильной) такое наматывание не слишком критично, то в случае плетёного шнура этого лучше избежать. Даже, если предварительно правильно заправить плетёную леску с бэкингом, то это не поможет избежать дальнейшего образования бород и исключить неудачные забросы вследствие того, что жёсткая плетёнка будет путаться и перехлёстываться.

Что касается качества укладывателя лески, то хорошие модели при снаряжении лесы в профиль позволяют получить ровную линию, которая должна идти параллельно в случае цилиндрического способа, и немного отклонённой в сторону – при конусном виде намотки. Есть модели катушек, такие как Шимано, в конструкции которых предусмотрена возможность изменения профиля укладки лесы посредством подкладывания шайб под шпулю. А при наличии конусных шпуль, для изменения профиля в первую очередь нужно намотать шнур (бэкинг), а потом основную лесу.

Правила замены

Существуют правила замены режущей нити, соблюдая которые работа будет выполнена быстро и правильно:

1. Витки должны наматываться в сторону, указанную стрелкой на катушке.
2. Каждый виток плотно прилегает к нижнему уровню и соседнему витку.
3. Не допускается провисание или спутывание лески. Если это произойдет, появится узел, который заблокирует подачу корда. Двигатель будет вращать вал вхолостую, что приведет к перегреву или поломке мотора.
4. Перед тем, как заправить леску в триммер, рассчитайте длину отрезка. К полученной величине добавьте по 15 см с каждого конца. Эти кончики будут фиксировать леску и специальных пазах.

Оставшиеся концы корда закрепляют на специальных пазах. Сверху стрелкой указывается направление вращения катушки

1. Подбирая длину, учитывайте, чем толще корд, тем меньше его понадобится на намотки.

Подробное описание как заправить леску в катушку триммера на видео

Процесс наматывания лески на катушку триммера не сложный, но требует тщательности. С задачей справится любой садовод-любитель.

Summary

Article Name

триммер бензиновый для травы

Description

Как намотать леску на катушку триммера. Бензиновые триммеры для дачи и травы

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

« Предыдущая запись

Подготовка – снимаем и разбираем шпулю

В большинстве моделей электро- и бензотриммеров для замены лески понадобится снять катушку. Инструмент FUBAG позволяет пропустить этот этап. Чтобы инструкция была универсальной, мы все же детально его рассмотрим:

Зафиксируйте вал. Вставьте в соответствующее отверстие стопорный элемент. Им может быть тонкая отвертка или металлический прут.

Открутите корпус шпули. В нашем примере – строго в направлении по часовой стрелке.

Открутите крышку в соответствии с направлением, указанным на корпусе.

Достаньте катушку для навивки.

Подготовительный этап пройден. Можно переходить к намотке лески.

Как правильно намотать леску на катушку триммера – Пошаговое руководство. Как подобрать леску – длина, диаметр, ограничения

Что касается длины, то стоит рассчитывать на предполагаемую частоту использования триммера. Чем чаще, тем больше стоит запасти расходки.

Информация о возможном диаметре лески найдется на корпусе катушки для триммера. Скорее всего, там будет указан диапазон. Толщина варьируется от 1,2 до 4 мм. Выбирайте подходящий вариант, учитывая особенности обрабатываемой территории. Чем больше диаметр, тем легче косить жесткую траву.

Алгоритм наматывания

Образовавшуюся петлю вставьте в паз.

Уложите леску в соответствии с указанным направлением на корпусе элемента.

Вставьте короткий конец в паз на боковине катушки.

Закрепите длинный конец в противоположном пазе.

Поместите катушку с намотанной леской в корпус шпули.

Вытяните леску из фиксирующих пазов.

Оденьте крышку и зафиксируйте.

Обрежьте концы лески, оставив от 10 до 15 сантиметров.

Замена лески завершена и теперь остается лишь прикрутить шпульку на триммер и можно работать.

Самостоятельное изготовление бобины

Достаточно часто триммер эксплуатируется в отдалении от мест, где можно приобрести запчасти к косильной головке при ее поломке. В этом случае вместо поломанного механизма можно установить простую по конструкции катушку, изготовленную своими руками. Для этого понадобится лист фанеры (текстолит, металл и др.), проушины, винты или шурупы. Процесс включает несколько этапов.

1. Из фанерного листа вырезают диск, диаметром соответствующий вышедшей из строя шпули.
2. В центре диска сверлят отверстие, совпадающее по диаметру с валом триммера.
3. На противоположных сторонах диска крепят небольшие проушины, которые будут служить для заправки лески.
4. Сквозь проушины пропускают леску и фиксируют ее обычными винтами или шурупами. Катушка готова к работе.
5. Зажав изготовленную бобину между двумя шайбами, ее крепят к валу триммера гайкой.

Важно! Нужно помнить, что закрутить или открутить гайку без жесткой фиксации вала не удастся. Для замены лески на самодельной бобине придется отпустить фиксирующие винты, вставить новый отрезок струны и снова затянуть крепления

Снимать катушку с вала триммера при этом не обязательно, однако необходимо исключить возможность самопроизвольного запуска мотора

Для замены лески на самодельной бобине придется отпустить фиксирующие винты, вставить новый отрезок струны и снова затянуть крепления. Снимать катушку с вала триммера при этом не обязательно, однако необходимо исключить возможность самопроизвольного запуска мотора.

Итак, выше были пошагово с картинками описаны методы ремонта струнной головки. Как видно, процесс это не сложный. А большинство поломок напрямую связано с неаккуратной заправкой струны и неудовлетворительным ее качеством. Наглядно увидеть все этапы процесса можно на видео.

Профили намотки (конусности)

У разных моделей катушек витки лески на шпулю наносятся по-разному. В качественных изделиях применяют цилиндрический и конусный способ намотки. Уложенная леска в профиль образует ровную леску. При цилиндрической намотке эта леска прямая, параллельная шпуле, при конусной – наклонная.

Прямая конусная форма сужается к переднему бортику шпули, обратная – расширяется. Прямой конус уменьшает трение лески. Обратный тип укладки снижает вероятность самопроизвольного сброса лески.

Существует и третий вид намотки – хаотическая. Обычно используется в дешевых китайских удочках. И если такую намотку еще можно потерпеть, применяя обычную леску, то от использования в такой катушке шнура следует отказаться. Плохие забросы, «борода», перехлесты и запутывания обеспечены. Это ведет к неудачам в ходе ловли рыбы, а также может испортить настроение каждому рыбаку.

Выбор лески

Чтобы с легкостью намотать леску на катушку триммера, стоит определиться с тем, какие задачи будет выполнять садовый инструмент. Чем толще нить, заправляемая в головку, тем сложнее задачи, которые она сможет выполнить. Нужно заметить, что зачастую используется универсальная нить, ширина которой не превышает 2 мм. Вы, в свою очередь, можете определиться с размерами, воспользовавшись следующими методами:

• ознакомиться с информацией, изложенной в инструкции от производителя;
• проверить пригодность лески к использованию самостоятельно, попытавшись вставить ее в отверстие катушки;
• изучить шпулю на наличие информации о диаметрах, допустимых к использованию.

Подбор лески для заправки в катушку триммера можно осуществить по типу двигателя. Так, например, чрезмерно толстая нить может повлиять на увеличение вращательного сопротивления. Из-за этого нагрузка на двигатель возрастет, что непременно скажется на качестве и сроках его дальнейшей эксплуатации.

Избежать негативных последствий несложно. Для этого нужно учитывать, что для электромоторов с мощностью до 500 Вт идеально подойдет леска с диаметром до 1,2 мм. Если вы не можете достать такую нить, можно воспользоваться кордом на 1,6 мм. Нить диаметром 2 мм, в свою очередь, применяется для двигателей с мощностью более 1 кВт. Стоит заметить, что корд на 2 мм зачастую используется для намотки на загнутую косилку. Если у бензинового устройства вал прямой, следует использовать нить на 2,5 или 3 мм. Наиболее толстые лески устанавливаются исключительно на устройства, мощность которых равна или превышает 1,3 кВт.

Последним, но не менее важным фактором является вид сечения лески. При его выборе, стоит ориентироваться на задачи, поставленные перед садовым инструментом. Существует несколько востребованных вариантов сечения:

• витое – имеет малый запас прочности, из-за чего подходит исключительно для молодой травы;
• зазубренное – отличается острыми кромками, подходящими для работы на заросших сорняками участках;
• круглое – наиболее распространенное сечение. Такие лески хорошо справляются со свежей травой, однако не подходят для кустарников и сухостоя;
• прямоугольный, квадратный и звездчатый типы сечения – из-за малой прочности используются для работы на газонах.

Наиболее прочным и универсальным кордом является двухкомпонентная леска с круглым сечением, внутри которой расположен сердечник. Именно такая нить подходит для проведения большинства работ. При этом нужно помнить, что использование рыболовной лески, обычной проволоки и других сторонних материалов в качестве корда несет в себе опасность для окружающих.

Заправляем леску в триммер.

Сегодняшнюю статью хочу посвятить наболевшей теме дачников и садоводов всего постсоветского пространства «Как заправить леску в триммер». Не многие производители триммеров в своих инструкциях по эксплуатации отвечают на этот вопрос. Потому и простым садоводам тяжело разобраться, как это правильно сделать.

Начать хочу с краткого описания технических характеристик триммеров.

Итак, триммеры бывают электрические и бензиновые. Режущим элементом у триммеров может быть леска и нож. Леска бывает обыкновенная, четырех. пятигранная и переплетенная (в виде косички). Ножи бывают из 2-х, 3-х и четырех лопастные ножевые. Ножи также бывают пластиковые и металлические.

Система подачи лески из триммера бывает ручная, полуавтоматическая и автоматическая.

Инженеры-разработчики, которые создают новые модели триммеров, четко рассчитывают диаметр (толщину) леску и количество лезвий ножа, согласно мощности триммеров. В противном случаи двигатель перегружается, что в результате приводит к его поломке. А это дополнительные и существенные затраты.

Сегодня на рынке представлены триммеры:

С одной насадкой – только лесковой. С двумя насадками – лесковой и трех-четырехлопастной ножевой. С одной насадкой – только трех-четырехлопастной ножевой.

Наши Кулибины давным-давно научились усовершенствовать любые механизмы. Так, например, некоторые садоводы, делают успешные, на их взгляд, замены лески на металлический тросик, или рыболовную леску. Но при этом не задумываются о безопасности своей и своих близких, потому, как тросик при мощности работающего триммера может легко вырваться и не только травмировать косильщика и окружающих, но оставить калекой на всю жизнь. Использование рыболовной лески может и дает лучший эффект, никогда лично не пробовал, нежели леска для триммера, но такая работа имеет ряд неудобств: при соприкосновении с твердыми предметами рассатывается или может просто безгранично вытягивается из катушки.

Итак, что называется ближе к теме. Привожу пример, как заправить леску в триммер (Триммер Bosch Art 30). Все очень просто. Начали.

После того, как вы выбрали леску для заправки, нужно отрезать необходимое количество лески, потому, как вся леска в мотке в катушку не намотается.

Снимаем катушку и защитный кожух с катушки.

Сняли. Закрепляем один конец лески в зазор и аккуратно и равномерно наматываем леску.

Количество лески должно быть такое, чтобы защитный кожух катушки закрылся и леска на катушке немного сама размоталась.

Второй конец лески просаживаем в отверстие на защитном кожухе.

Далее берем катушку и защитную крышку катушки. Просаживаем конец лески из катушки в металлическое отверстие на защитной крышке катушки. Немного подтягиваем леску.

Надеваем все это на триммер. Поворачиваем катушку по часовой стрелке до щелчка.

Закрепили. Теперь подключаем триммер к сети. Ставим триммер в исходное для работы положение. Включаем триммер. Лишняя длина лески будет срезана о лезвие подрезки.

Крепится такая катушка на триммер также, как и катушка с обыкновенной леской.

Как работает головка с леской на мотокосе зачем надо знать принцип работы

В зависимости от производителя, головки отличаются конструктивно не только внешне, но и внутри. Большинство барабанов имеют внутри прижимную пружину (полуавтоматические и автоматические). Выше представлена инструкция, как разобрать головку триммера без пружины, т.е. на головке ручного типа. Принцип демонтажа полуавтоматической головки с пружиной внутри практически идентичный выше описанной инструкции.

Принцип работы полуавтоматической катушки триммера заключается в следующем:

• Внутри головки находится катушка, которая посажена на шлицы, предотвращающие ее свободное перемещение
• На катушку воздействует пружина, которая прижимает ее к шлицам, находящимся в конструкции крышки
• На наводку намотана леска, длина которой зависит от самого инструмента. Обычно эта длина составляет от 1 до 4 метров
• Во время выполнения работы при необходимости увеличения длины лески, происходит прижим выступающей части барабана, посредством чего он выходит из зацепления со шлицами. При этом леска сматывается с барабана, увеличиваясь в длине
• Выпустив необходимое количество лески, следует отпустить прижатие, и продолжить выполнение работ по укосу травы

Достоинство инструмента с леской в том, что этот расходный материал не требует заточки, по сравнению с металлическими дисками. Кроме того, если на пути попадается камень или дерево, то леска попросту отрывается, не оказывая негативного влияния на редуктор и двигатель инструмента, как это происходит в случае с металлическими режущими дисками.

Зная конструкцию и устройство видов косильных или триммерных головок, необходимо перейти к рассмотрению процесса заправки лески в катушку триммера. Ведь именно этот момент у большинства владельцев специнструмента вызывает трудности.
