Зачем нужна регулировка зажигания
В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.
Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

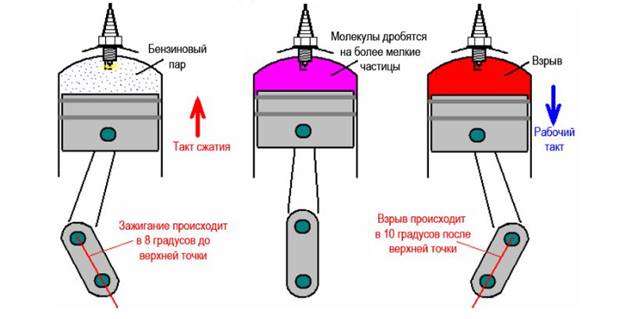

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.
Конструкция бензокосы
Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.
Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.
- 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
- 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.
Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.
Первый запуск в начале сезона
Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).
Настройка карбюратора бензокосы с тремя регулировочными винтами
Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами. Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.
Настройка карбюратора бензокосы с тремя регулировочными винтами
Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр. Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.
На бензиновом триммере есть следующие регулировочные винты:
- Винт регулировки холостого хода;
- Винт регулировки подачи топливной смеси
- Винт ограничения максимальных оборотов.
Регулировка подачи топлива
Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота. Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке. Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает. Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда. Подходящую пружину можно приобрести в любом строительном магазине.
Регулировка холостого хода
Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.
Основные признаки правильной работы холостого хода:
- Запас оборотов для триммерной головки;
- Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
- Спокойная работа двигателя на холодном ходу;
- Отсутствие повышенных оборотов горячего двигателя.
Регулировка на максимальных оборотах
Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух. Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов. Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.
После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.
Понять это будет по следующим признакам:
- Режущий элемент перестанет вращаться на холостом ходу;
- Понизится расход топлива.
Чем грозит неправильно выставленный трамблер
Если зажигание выставлено неправильно, то это грозит большими неприятностями. Вот только несколько из них.
- Потеря былой мощности силовой установки и приемистости.
- Увеличение расхода горючего.
- Черный выхлоп, что свидетельствует о неполном сжигании топлива.
- Детонация.
- Прогорание клапанов и т.д.
Что касается причин сбивания заводских настроек, то, как правило, они связаны бывают с человеческим фактором. Сам водитель демонтирует по каким либо причинам трамблер, после чего стандартные настройки и сбиваются.
Интересно будет отметить, что на отечественных моделях авто бегунок выставляется по 1-му цилиндру, а вот на иномарках – по 4-му или по спецметке корпуса трамблера.
На Москвичах, Запорожцах и Волгах-24/31 метки представляют собою два разных полумесяца. Из них один короткий, другой – длинный.
Какую леску выбрать
До того как запастись этим материалом для заправки в триммер, нужно определиться с выбором. Ведь обычная так называемая круглая леска — это далеко не единственный существующий вид. Как же выбрать наиболее подходящий? Для начала нужно определить условия работы.
Выбор по типу. Леска с круглым сечением является самой распространенной. Она подойдет к любым катушкам за редчайшими исключениями. Данный вид расходного материала пригоден для того, чтобы скосить свежую, сочную траву. Но вот со скашиванием так называемого сухостоя такой вид может уже не справиться. О попытках скашивания данной нитью кустарников бессмысленно и упоминать.
Помимо обычного типа существуют и другие, имеющие острые грани. Обычно они выполнены «звездочкой» или «квадратом». Наличие острых граней является главной особенностью и ключевым отличием данных нитей.
Именно благодаря этой своей особенности, нити таких видов способны скашивать сухие сорняки. Но острогранные нити не лишены и недостатков, главными из которых можно назвать быстрый износ и прочность, заметно уступающую круглому типу.
Кроме уже упомянутых типов лесок, есть еще интересные и часто встречающиеся разновидности. Особо среди них можно отметить лески, внутри которых протянута металлическая проволока. Нити такого типа зачастую используются в инструментах, работающих на бензине и имеющих двигатель мощнее полутора лошадиных сил.
Нити с металлическим сердечником бывают как с круглым сечением, так и с острыми гранями. Вне зависимости от вида сечения, такие нити как нельзя лучше подходят для преодоления трудноскашиваемых растений. Нити, относящиеся к данному типу, с легкостью скашивают не только сухую траву, но и даже небольшие кустарники.
Нити с проволокой внутри выгодно отличаются от других видов расходных материалов своей невероятной износоустойчивостью. Но к сожалению, эта особенность оказывает более чем заметное влияние на цену данного типа. Стоимость нитей с сердечником значительно превышает стоимость нитей других видов.
Струна не выдвигается
В катушках-автоматах и полуавтоматах корд подается без остановки триммера. Если этого не происходит, значит:
леска в головке намотана неправильно, поэтому катушка не крутится; намотка лески выполнена неровно, поэтому корд застревает между витками и не выходит — чтобы этого не происходило, наматывать нить нужно аккуратно, не допуская перекосов, виток к витку; концы корда, выходящие из отверстий, очень короткие, центробежной силы не хватает, чтобы извлечь их, поэтому леска не подается — перед включением триммера важно в обязательном порядке регулировать длину нити и чуть-чуть ее удлинить, если это необходимо; корд слипся
Катушка не крутится
Причины, по которым катушка не крутится, аналогичны отсутствию подачи лески. Это неправильное или неровное наматывание струны, ее залипание, а также короткие концы корда, выходящие из отверстий.
Как поймать больше рыбы?
- Однострунные. В модификации такового триммера находится всего одна рабочая леска. Применяется таковой агрегат в главном для маленьких работ, таких как подравнивание травки.
- Двухструнные. Могут быть как автоматическими, так и автоматическими. Тут комплектация включает две струны. Применяется таковой триммер для скашивания и расчистки участков.
Инструкция по правильному наматыванию режущей нити на катушку триммера:
В первую очередь нужно разобрать головку. Для этого надо нажать на фиксатор и повернуть крышку в сторону
Отмерить нужное количество режущей нити и вставить ее в прорезь.
С двух сторон намотать леску по направлению стрелки. Концы длиной 15 см стоит оставить не намотанными. Эти концы вставляются в противоположные прорези. Затем концы закрепляются в отверстии на головке.
Если необходимо, то можно вытащить оставшиеся концы нити наружу. Для этого нужно потянуть сначала один конец нити, а затем другой так, чтобы они могли легко проходить через прорези на головке.
Теперь следует собрать пазы на корпусе и закрутить крышку.
После чего нажать на шпулю и попробовать покрутить ее до упора
Если послышался щелчок, значит шпуля защелкнулась. Далее нужно вытянуть свободные концы нити до конца.
Как снять и поставить катушку на газонокосилку!
Подписывайся на канал!И мы тебя научим всему)))
После того, как катушка будет снята с головки, ее нужно аккуратненько разобрать. Делать это лучше на уже покошенном участке, потому что снутри катушки может находиться пружина, отыскать которую в высочайшей травке будет довольно тяжело. Электрическая схема триммера с половину электрического триммера Как Вы убедились. После разборки у нас на руках будет три детали: корпус (верхняя крышка), защитный кожух и сама катушка.
Магнето – конструкция и принципиальная схема работы
Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь. В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.
Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.
Установка зажигания на мотороллере Муравей
Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. Ее используют для трех основных задач:
- Воспламенение топливовоздушной смеси в цилиндре. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.
- Запуск холодного и прогретого двигателя.
- Подача тока на осветительные приборы и сигнальные знаки (поворотники, габариты, стоп-сигналы).
Электрическое оборудование Муравья представляет собой систему с одним проводом, а второй – это кузов самого мопеда. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю.
Установка новой лески на катушке триммера
Оснащение катушки новой леской выполняется по факту в обратном порядке. Процедура выглядит примерно так, как описано ниже, независимо от модели газонокосилки:
Шаг первый: закрепление и укладка
Сложить пополам концевую часть лески. Поместить заготовку над катушкой с каждой стороны каждой половины намоточной зоны. Обернуть обе половинки полностью вокруг намоточного барабана. Протянуть леску через петлю.
Процедура подготовки зацепления лески в области обеих намоточных секций барабана. Петли укладываются в специально сделанные вырезы, после чего выполняется намотка лески в каждой зоне
Достаточно сильно натянуть леску и посадить узел в паз, изготовленный на каждом бортике намоточного барабана.
Шаг второй: намотка режущего материала по секциям
Следующим шагом выполняется оборачивание лески по кругу катушки, соблюдая осторожность. Необходимо чтобы каждая половина заполнилась «собственной» намоткой, ровно, без пересечений
Обычно на корпусе намоточного барабана можно видеть стрелки, указывающие направление намотки. Этот момент следует иметь в виду, заполняя катушку леской.
Шаг третий: комплектация узла головки
Вытянуть концы лески через пару овальных прорезей катушки. Заменить обе шайбы и пружину (если таковые есть в конструкции) входящими в комплектацию новыми элементами. Согнуть оба конца лески под прямым углом.
Последний технический штрих процесса замены лески на триммере – наложение крышки на головку с последующей фиксацией путём нажимного усилия и небольшого проворачивания.
Пропустить каждый конец в отверстие, что в основании намоточного барабана. Установить катушку во внутренней области головки с упором на пружину. Наложить крышку, выровнять по основанию и лёгким нажимом вниз с малым вращением против часовой стрелки, посадить крышку на язычки фиксаторы. На этом процедура замены завершается.
Неисправности зажигания
Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.
Признаки неисправности зажигания:
- Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
- Заметно упала мощность бензопилы;
- При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
- Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
- Значительно увеличился расход топлива;
Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.
Определение локализации неисправности:
Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.
- Выкрутите свечу, наденьте на нее кабель зажигания;
- При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
- Резко потяните на себя ручку стартера и убедитесь в наличии искры;
Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:
Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;
Для проверки исправности электропроводки лучше всего использовать тестер.
Проверяем зазор между модулем зажигания и магнитопроводом маховика. Он должен составлять не более 0,3 – 0,4 мм.
Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.
Диагностика неисправности мультиметром
Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.
Пошаговая диагностика зажигания мультиметром:
- Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
- Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
- Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
- Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
- Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;
Видео обзор определение неисправности с помощью мультиметра
Регулировка зажигания
Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).
Пошаговая регулировка зажигания бензопилы:
- Диагностируем неисправность;
- Демонтируем защитную крышку;
- Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
- Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;
Определяем на маховике участок с магнитом;
- Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
- Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
- Устанавливаем защитную крышку и проверяем наличие искры на свече;
- Ввинчиваем свечу, заводим бензопилу;
Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу
Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу
Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.
Настройка карбюратора триммера
Начальным этапом восстановления правильности работы топливной системы является прочистка воздушного фильтра.
Карбюратор триммера с винтами
Специалисты рекомендуют после каждых 10-15 часов промывать его в растворе воды с моющими средствами. Непосредственная настройка карбюратора триммера выполняется тремя регулировочными винтами:
- винт настройки подачи топлива («L»);
- винт регулировки на высоких оборотах («H»);
- винт, отвечающий за работу мотора на холостом ходу («T» или «AT»).
Регулировка подачи топлива на минимальных оборотах
Перед началом настройки карбюратора бензотриммера требуется прогреть двигатель до рабочей температуры.
Винты регулировки подачи топлива
Для этого заводим ДВС и на холостых оборотах даем ему поработать 10-15 минут. На первом этапе при работающем триммере медленно закручивать винт «L» до момента начала появления прерывистой работы или пока он не заглохнет. Далее отворачиваем винт на ¼ оборота и проверяем скорость набора максимальных оборотов. Если мотокоса легко и быстро доходит до высоких оборотов, это и будет самый экономичный режим. В большинстве представленных на рынке моделей винт подачи топлива «L» закручивается по часовой стрелке, однако существуют триммеры, где уменьшение и увеличение поступления смеси происходит в обратном порядке.
Настройка холостого хода триммера
Расположение винтов настройки карбюратора
Винт «T» («AT») служит ограничителем возвратно-поступательного движения топливной заслонки и при его закручивании происходит увеличение оборотов двигателя, а отворачивание ведет к уменьшению частоты вращения коленчатого вала. Профессионалы советуют настроить винт холостого хода бензокосы так, чтобы ДВС работал немного ускоренно при минимальных оборотах, но головка с леской или ножом при этом оставалась неподвижна. Если после проведенных манипуляций триммер трудно завести «на холодную», то достаточно закрутить винт «T» на четверть оборота и снова пробовать запускать двигатель.
Регулировка винта максимальных оборотов мотокосы
После восстановления подачи топлива на минимальных оборотах и настройки холостого хода необходимо проверить стабильность работы механизма при повышенной частоте вращения.
Настройка на максимальных оборотах
Регулировка мотора на высоких оборотах выполняется с целью защиты от перегрева и уменьшения усталости руки при надавливании на клавишу акселератора. Если ДВС работает нестабильно на максимальных оборотах, то винт «H» необходимо медленно заворачивать до обеспечения ровной и четкой работы.
Неисправности ДВС и способы их устранения
Чаще всего ДВС триммера выходит из строя из-за:
- поломки деталей цилиндро-поршневой группы (ЦПГ);
- выхода из строя карбюратора;
- неисправностей системы зажигания.
Поломка ДВС проявляется по-разному, например, появлением постороннего шума во время работы триммера, или невозможностью увеличения скорости до заявленного в технической документации значения.
Появление посторонних шумов при работе ДВС
Появившийся внезапно нехарактерный стук, напоминающий удары металла о металл, свидетельствует о том, что мотор перегрелся, или в него перестало подаваться топливо. Устранить дефект можно, если ненадолго выключить двигатель и проверить наличие горючего в баке. Если стук исходит из самого двигателя, то причина кроется в износе деталей цилиндро-поршневой группы или подшипников коленвала. В данном случае звук устраняется заменой изношенных деталей. Не исключено, что в этом случае может потребоваться и замена коленвала.
Конструкция бензотриммерного карбюратора и его назначение
Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.
Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.
Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:
- Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
- Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
- Топливный канал максимальных оборотов
- Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
- Дроссельная заслонка — величина открытия регулируется нажатием на газ
- Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
- Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
- Мембрана (4) — отвечает за всасывание топлива из бензобака
- Клапан всасывания топлива из бака (3)
- Клапан подачи топлива в канал карбюратора (5)
- Фильтрующий элемент (6) или фильтр тонкой очистки топлива
- Топливный канал (10)
- Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
- Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
- Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
- Рычаг, соединенный с мембраной (17)
- Винт регулировки холостого хода(15)
- Винт регулировки количества топлива, подающегося в диффузор (13)
Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.
Устройство и принцип работы системы зажигания бензопилы
Стандартная система зажигания карбюраторного мотора состоит из:
- магнето;
- свечки зажигания;
- электрокабеля, соединяющего их меж собой;
- кнопки отключения мотора.
Схема зажигания бензопилы «Урал»
Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечки зажигания. Он состоит из недвижной обмотки катушки индуктивности и неизменного магнита, закрепленного на маховике, вращающемся совместно с коленвалом бензинового мотора. Движущееся магнитное поле делает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.
У контактных магнето 1-ый вывод высоковольтной обмотки подключен к свече зажигания, а 2-ой через механический выключатель – на землю. В определенный момент особый элемент конструкции разводит контакты, что приводит к резкому увеличению напряжения в сети и проскоку искры в межэлектродном пространстве свечки.
Схема зажигания бензопилы с бесконтактным магнето базирована на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электрический блок входят также диодик, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор активно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электронная сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.
Способы проверки модуля зажигания.
Единственно верный способ диагностики исправности катушки зажигания это замена ее на заведомо рабочий тестовый образец: если после замены все работает как надо, то дело было в катушке. Если у вас таковой нет, то движемся дальше.
Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, на время проведения проверки отсоединить управляющие провода от катушки.
- Измерение сопротивлений катушки. Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Как говорилось выше, их неисправность может проявлятся только при нагреве. Для корректного измерения модуля необходимо отключить от него бронепровод и колпачек, что сделать без последствий не получится. Одним словом, достоверные измерения возможны, когда известны правильные параметры и проводятся они в рабочих условиях.
- При помощи прибора, проверяющего наличие искры. Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах. Как пример, тестер системы зажигания от Штиля ZAT 4. Цена 30-50$.
- При помощи свечи. Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот метод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не «под давлением» и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
- «Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.
снять колпачек со свечи и вставить в него гвоздь
Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить
Иначе могут возникнуть сложности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Этим вы заставите работать систему зажигания
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.
смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.
Важные моменты:
— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы
— если имеются электронные узлы в системе зажигания, то такой метод может вывести их из строя
— расстояние между гвоздем и цилиндром моделирует компрессию и диэлектрические свойства топливной смеси. Расстояние 6-7мм примерное и может отличаться на разных моделях изделий.
Философия способа: должен быть большой зазор между гвоздем и цилиндром, искра должна быть «сильная» и ярко голубая
Чтобы не пользоваться гвоздем можно самостоятельно изготовленный пробник. Для этого понадобиться новая заведомо рабочая свеча. Увеличте в ней зазор до 4-5 мм. Далее одеваем на нее колпачек, прикладываем к двигателю и оцениваем качество искры. Она должна быть «сильной» — четка и яркая. В условиях высокого давления и температуры она сможет поджечь топливную смесь. Слабая же искра это не сделает. Воспламенение происходит позже или не происходит вовсе. Возникает неровность в работе двигателя, мотор не набирает обороты, возникает вибрация, детонация, в стартере может появиться эффект «обратного удара».
Диагностика магнето
Магнето — ключевой узел в системах зажигания двигателей. Это катушка с сердечником, которую окружают первичная, а затем вторичная обмотки. Если данная деталь неисправна, искра на свече зажигания отсутствует, а горючее не воспламеняется.
Первый способ
Проверить работоспособность магнето можно с помощью тестера. Для этого необходимо выполнить такую последовательность действий.
- Правильно настроить тестер: воспользоваться функцией замера сопротивления и выставить 200 Ом для снятия замеров первичной обмотки.
- Первый электрод измерительного прибора направить на «массу» магнето, а второй — к выходному контакту. Если первичная обмотка исправна, показатели должны быть от 0,4 до 2 Ом.
- Установить переключатель тестера на 20 Ком, чтобы диагностировать вторичную обмотку. Затем первый щуп направить в колпачок свечи, а второй — на «массу». Если все в порядке, показатели будут варьировать от 4 до 6 Ком, в зависимости от модели триммера, будь то «Патриот 547», Husquarna 128 r или техника другой марки. Если цепь оборвана, на экране тестера появится значение бесконечности. А если произошло замыкание, на дисплее высветится ноль.
Второй способ
Если воспользоваться тестером нет возможности, существует другой способ проведения проверки
При этом важно не касаться электродом цилиндра, в противном случае катушка повредится
- Необходимо снять колпачок со свечи зажигания. Вывинчивать свечу не следует, так как это позволит сохранить компрессию.
- Затем нужно подобрать гвоздь с удаленной шляпкой и плотно вставить его в колпачок.
- Далее колпачок с гвоздем следует надежно привязать к цилиндру диэлектриком. При этом электрод должен находиться на расстоянии 5,5-7 мм от корпуса цилиндра, но не касаться массы.
- Потом стартером нужно выполнить имитацию запуска мотора с включенной кнопкой зажигания. При этом требуется внимательно следить, появится ли искра, и постараться определить ее цвет.
Есть один важный момент, который нужно учитывать при диагностике: неразогревшееся магнето в любом состоянии может формировать мощную искру. Однако если оно неисправно, то, разогревшись, прекращает создавать ток, и триммер не заводится. Позднее, остыв, катушка снова возвращается на рабочий уровень, мотоблок включается и какое-то время работает на холостом ходу или под нагрузкой, пока температура магнето снова не повышается. В этом случае деталь нужно поменять на новую.
