Как отрезать ровно трубу большого диаметра

Требуемые инструменты

Для того чтобы разрезать трубу вдоль ровно, очень важно подобрать правильный инструмент. От него во многом зависит качество работы

Итак, рассмотрим наиболее подходящие инструменты для работы над трубой:

• Браслетка с прорезью. Это оборудование предназначено специально для выполнения разреза. Оно удобно и позволяет выполнить работу качественно;
• Лобзик. Позволяет выполнить ровный и аккуратный разрез. В этом случае вам не придется приобретать специального оборудования;

• Напильник. И в этом случае разрез получается ровным и качественным. Однако работа как с напильником, так и с лобзиком, занимает достаточно времени;
• Болгарка. Инструмент позволяет выполнить работу быстро и относительно просто. Однако есть и минусы. Разрез получается недостаточно ровным.

Выполнение работы

Сначала рассмотрим, как разрезать трубу вдоль ровно посредством браслетки с прорезью. Выполняется работа просто. Требуется надеть приспособление прорезью вверх на конструкцию, а затем, крепко держа конструкцию, выполнить надрез. Затем браслетка убирается, берется пила, помещается в отверстие приспособления. Браслетка крепится прорезью вниз. После этого вы можете разрезать трубу вдоль ровно.

Можно воспользоваться и другим методом. Труба кладется на гладкую поверхность. Затем она крепко фиксируется. Закреплять конструкцию необходимо с обеих сторон. Выполнить это можно с помощью массивных уголков. Для надежности рекомендуется закрепить конструкцию по всей ее поверхности с помощью бруска. Так можно предотвратить ее вращение при выполнении работы. Затем отмечаются вершины. Шнуркой, смоченной в чернилах, выполняется контур. Измеряется размер окружности. Выполняется шаблон, представляющий собой нить длиной в половину окружности. Он фиксируется на гвоздях. От линии, выполненной ранее, обозначаются точки на другом краю конструкции. Затем можно разрезать трубу вдоль. Делать это можно при помощи любого из инструментов, описанных ранее.

Есть и третий метод. Обозначаются две точки на поверхности. В соответствии с ними протягивается нить. Для четкого обозначения линии и предотвращения ее забивания строительным мусором можно закрепить на этом месте бумажный скотч. Край его должен соответствовать краю натянутой веревки. Именно этот край и обозначает место, по которому выполняется разрез. После этого можно разрезать трубу вдоль. Если разрез вы выполняется с помощью полотна от ножовки по металлическим поверхностям, для удобства работы рекомендуется прикрепить к краю полотна ветошь или другой материал. Они позволят надежней захватить полотно руками.

Источник

Как отрезать мебельную трубу

При изготовлении мебели с применением труб, необходимо уметь их нарезать в требуемый размер с точностью до миллиметра, с сохранением чистоты реза, а значит нужен подходящий для этих целей инструмент. Профильную трубу прямоугольного (квадратного) или овального сечений можно разрезать, например, ножовкой по металлу или углошлифовальной машиной (болгаркой). В случае же круглой трубы, мы имеем возможность применить труборез.

Труборез роликовый – инструмент для точной нарезки труб круглого сечения, использующий принцип узколокального деформирования (вдавливания) стенки трубы вдоль круговой, замкнутой линии реза.

Типовой ручной роликовый труборез состоит из трех роликов: пары широких опорных и одного острого отрезного. Расстояние между роликами регулируемое, изменяется вращением ручки, что позволяет инструменту работать с трубами разных диаметров, а так же поддерживать стабильно высокую эффективность работы, путем сокращения межроликового расстояния по мере погружения режущего ролика в стенку трубы.

В мебельном производстве используются трубы пяти диаметров: 16, 25, 32, 50, 60 мм. Можно приобрести один большой и тяжелый, но универсальный труборез для работы с трубами любых указанных диаметров, либо же заиметь два инструмента: один качественный и небольшой для труб до 25 мм включительно, второй для труб больших диаметров (при необходимости). Второй вариант предпочтительнее, так как резать трубы свыше 25 мм в мебельном производстве приходится, как правило, редко.

Почти все мебельные трубы тонкостенные, с толщиной стенки не более 1,5 мм. По этой причине резать их труборезом получается быстро. Если срез на торце трубы выглядит не идеально, быстро сделать его таковым можно с помощью напильника.

Опорные ролики в процессе работы труборезом могут оставить круговые следы (микроцарапины, вминания ) на поверхности трубы. В тех случаях, когда любые изъяны на концах трубы недопустимы, следует защитить рабочую зону бумажным скотчем.

Алгоритм работы с ручным труборезом следующий. Устанавливаем инструмент по месту предполагаемого разреза на трубу, сближаем ролики до степени умеренно тугого вращения трубореза на трубе, после нескольких оборотов (по мере снижения сопротивления вращению) сближаем ролики на доли миллиметра и продолжаем вращать труборез по кругу и так далее. В самом начале процесса нужно внимательно следить чтобы получающаяся бороздка от отрезного ролика была замкнутой, иначе можно получить брак, нарезав длинное спиралевидное углубление на поверхности трубы.

Как заточить отрезной ролик трубореза.

Рано или поздно отрезной ролик трубореза затупляется и нуждается в замене или заточке. Для извлечения ролика необходимо выкрутить крепежный винт и достать ролик. Установка ролика происходит в обратном порядке.

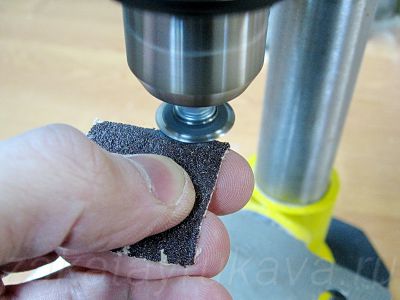

Если приобрести новый ролик проблематично, его можно заточить. Для этого понадобится сверлильный станок или дрель (шуруповерт), кусочек наждачной бумаги средней зернистости и самодельное нехитрое приспособление, состоящее из болта с шайбой и гайкой. Диаметр резьбовой части болта должен быть равен посадочному (внутреннему) диаметру ролика.

Технология заточки следующая. Поочередно к каждой плоскости вращающегося ролика прислоняем наждачную бумагу под экспериментально определяемым углом, стремясь убрать накатанные заусенцы металла и заточить режущую грань до толщины около 0,1 мм. Для работы со стальными трубами нет смысла затачивать ролик очень остро.

Такой инструмент как труборез будет полезным приобретением для любого мастера. Он позволяет быстро, точно и качественно выполнять нарезку труб круглого сечения практически в любых условиях. Единственным ограничением (невозможностью) применения трубореза является наличие какого-либо препятствия на траектории движения инструмента, при его вращении на трубе, когда нет возможности сделать полный круговой оборот.

Источник

Рекомендации по резанию труб из металла

Резание труб из разных металлов – это востребованная операция при проведении ремонтно-строительных работ. Отрезать изделия приходится при монтаже канализационных и отопительных систем, водопроводных линий. В этом направлении болгарка хорошо справляется с различными задачами. Диски для работы выбирают по материалу, из которого изготовлена труба.

Применение угловой шлифовальной машинки дает возможность:

• перепиливать трубы под разными углами, например 45 и 90 градусов;
• разрезать изделия большого диаметра;
• ровно резать профильные (прямоугольного либо квадратного сечении) трубы;
• производить продольное разрезание трубчатых заготовок;
• пилить чугунные трубы;
• перерезать тонкостенные трубки.

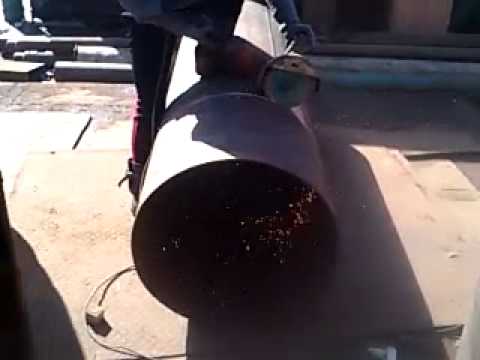

Если нужно разрезать трубу большого диаметра, то использование болгарки позволяет выполнить эту работу без значительных денежных затрат. Но при этом производительность труда небольшая, а риски немалые. Когда длинные трубы лежат на опорах, отпиливают только свисающие части. Если распиливать по центру, то кромки среза зажмут обрезной круг, что приведет к заклиниванию инструмента и возможному травмированию.

Специалисты не только разрезают трубы из разных материалов под нужными углами, но и вырезают в них отверстия требуемых форм. Работа с профильными и круглыми заготовками выполняется схожим образом, с обязательным соблюдением правил техники безопасности.

Перепиливание труб под разными углами

Резать под углом 45 и 90 градусов круглые и профильные трубы приходится при прокладке различных коммуникаций. В любом случае необходимо ровно отпилить трубу, чтобы элементы, которые требуется соединить, максимально в плотную соединялись друг с другом.

Рез под углом 45 градусов труб цилиндрического сечения проводят следующим образом:

• берут обычный квадратный бумажный лист;
• складывают его точно по диагонали;
• этим шаблоном оборачивают трубу;
• мелом или другим разметочным приспособлением наносят будущую линию среза;
• убирают шаблон;
• зажимают заготовку в тисках;
• отрезают отмеченный фрагмент трубы.

При прикладывании шаблона любая из двух коротких сторон этого треугольника должна быть параллельна центральной оси трубы.

Когда необходимо выполнить разрезание под углом 90 градусов, трубы просто оборачивают по кругу (цилиндрические) либо по периметру (профильные) листом бумаги. После этого отмечают линию среза. Также разметить профильную трубу можно очень просто с помощью обычного угольника.

При необходимости разрезания под углом 45 и 90 градусов значительного количества профильных труб делают соответствующие шаблоны из данного материала, только большего сечения. Это позволяет выполнять требуемые замеры лишь один раз. При этом для первоначальной разметки применяют строительный угольник, либо транспортир. Когда шаблон сделан, внутрь него вставляют обрезаемые заготовки, отмечая линии среза. Затем производят распиливание.

Особенности резки чугунных и тонкостенных труб

Чугун – это хрупкий материал. Чтобы распилить чугунную трубу болгаркой, действуют в такой последовательности:

• отмечают линию среза;
• подкладывают под трубу деревянный брусок, который будет служить ей опорой;
• делают пропил по контуру глубиной в несколько миллиметров;
• вставляют в сделанное углубление зубило;
• по наставке сильно и резко бьют молотком.

После удара труба расколется по линии пропила. Ее края будут достаточно ровными. Если нужно, их дополнительно обрабатывают.

Чтобы выполнить продольное распиливание трубы, также важна точная разметка. Для ее нанесения применяют различные приспособления, например, строительную нить («отбивку»). Весь процесс распиливания следует выполнять аккуратно, не спеша, чтобы не сбиться с отмеченной линии.

Тонкостенные трубы – это одна из разновидностей данного рода изделий. Их часто изготавливают из цветных металлов: меди либо алюминия. Их резка является сложным занятием. При этом следует применять соответствующие материалу заготовки круги для болгарки.

Распиливание тонкостенных трубок требуется выполнять очень осторожно, потому что они легко могут деформироваться даже от прикладывания незначительной нагрузки

Как правильно приварить фитинг

Для того чтобы выполнить красивый и надежный монтаж трубопровода и приварить отвод к трубе 90 градусов нужно правильно подобрать сварочный аппарат и электроды. Эту информацию лучше поискать на профильных форумах, где специалисты охотно расскажут какими электродами и режимами работы сварочного аппарата пользуются они в профессиональной работе.

Детали трубопроводов варятся по методу встык, это когда края плотно прилегают друг к другу. Толщина электрода для таких работ берется 2-3 мм при сварочном напряжении 80-110 Ампер. Для того, чтобы внутрь попадало как можно меньше отгоревшего металла электрод нужно располагать под углом 45 О к поверхности. Круглые трубы желательно варить одним непрерывным швом. После сварки необходимо дождаться полного охлаждения шва и отбить шлак, и только после этого переходить к следующему шву.

Для того чтобы получались красивые и ровные швы необходимо набить руку, поэтому не отчаивайтесь если сразу не будет получаться. Потренируйтесь предварительно на сварке просто небольших кусков трубы. И лишь после этого стоит переходить непосредственно к сварке трубопровода.

При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.

Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).

Как отрезать профильную трубу под углом

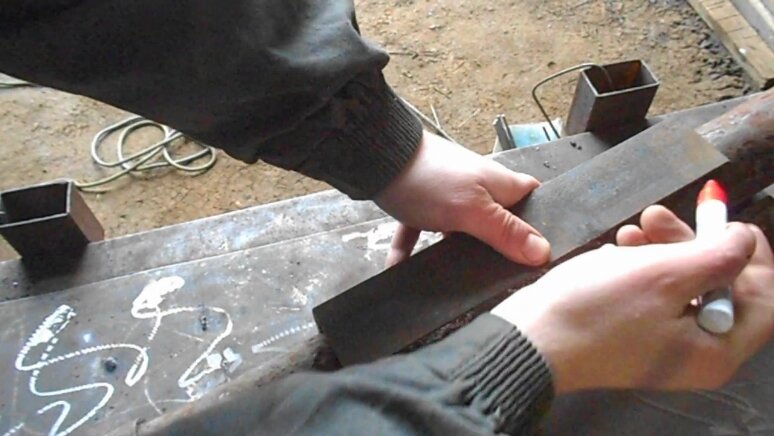

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности.

Виды ножниц

Выделяют следующие разновидности представленного инструмента, которые могут быть:

• прецизионными;
• роликовыми;
• аккумуляторными (автоматическими).

Прецизионные ножницы для резки полипропиленовых труб снабжены специальным трещоточным механизмом и лезвиями, которые снабжены пластиной зубчатого типа.

Они применяются для разделения на отрезки труб с показателями диаметра, равного 3-42 мм. Такое изделие очень удобно и обращаться с ним достаточно легко.

Разрезка производится без приложения сильных физических усилий. Недостаток заключен в том, что при выполнении работы лезвие довольно часто сдвигается в сторону и край среза при этом не всегда получается достаточно ровным.

Роликовый труборез может быть телескопическим и с храповым механизмом. Обрезка труб из полипропилена проводится в процессе прокатывания по ним роликов.

Преимущество данного инструмента заключено в том, что он формирует идеально ровные края среза, а недостаток – это сравнительно низкая скорость выполнения работы.

Ножницы для резки полипропиленовых-труб

В телескопических модификациях устройства режущая кромка может вращаться вокруг трубы, за счет чего и обеспечивается нарезка.

Автоматические (аккумуляторные) ножницы укомплектованы компактным электрическим двигателем.

Это обеспечивает максимально короткое время разреза – всего 5-7 сек. Как можно догадаться, ведущее преимущество такого инструмента заключено в высокой скорости производимых работ.

А недостаток кроется в том, что такой труборез может применяться для обрезки труб с максимальным диаметром, не превышающим 40 мм.

Советы по выбору

При выборе такого инструмента важно следить за тем, чтобы предлагаемая цена полностью соответствовала качеству. Если изделие будет периодически применяться для проведения мелких ремонтных работ, то рациональнее всего будет купить ножницы с недостаточно высокой ценой

Если изделие будет периодически применяться для проведения мелких ремонтных работ, то рациональнее всего будет купить ножницы с недостаточно высокой ценой.

Но следует учитывать и то, что самые дешевые аналоги отличаются сниженным качеством материалов, с применением которых изготовлены лезвия.

Выбирая автоматические ножницы можно быть уверенным в том, что они позволят разрезать те трубы, которые отличаются большим диаметром.

Прецизионные ножницы отличаются своей универсальностью в купе с доступной стоимостью. Это изделие имеет высокую степень надежности и очень высокую удобность в использовании.

Цена может колебаться в зависимости от того, трубы какого диаметра нужно будет резать. Большинство инструментов для работы используют мышечную силу оператора, и при большом объеме работ может появляться хроническая усталость.

В случае серийной работы рекомендуется пользоваться аккумуляторным труборезом, а гильотинный подойдет для труб с большим диаметром.

Нюансы проведения работ

Для удобства лезвие инструмента оснащается специальной рейкой, с находящимися на ней мелкими зубьями.

Это позволяет прикладывать минимальное количество усилий при проведении работ. Ножницы устроены таким образом, что их можно удерживать только одной рукой, а вторая будет свободна для выполнения других действий.

При выполнении монтажа трубопровода вручную с непривычки можно быстро устать – на помощь придут электрические ножницы для разрезания труб из металлопластика.

При выборе инструмента лучше всего отдавать предпочтение широко известным производителям – более низко стоящие китайские аналоги могут выйти из строя довольно скоро.

Так режется полипропиленовая труба

Если в процессе торцевания участок трубы был поврежден, то его стоит удалить, в противном случае, стыковка с фитингом не будет обладать нужной герметичностью. Нарезка выполняется с ориентировкой на следующий алгоритм:

1. Поверхность трубы с помощью маркера снабжается отметкой, в том месте, где впоследствии будет выполняться обрезка.
2. Сверху отметки размещается лезвие-основание. Для того чтобы удобней зафиксировать инструмент можно изначально сделать неглубокую прорезь в материале.
3. Не сильно надавливая на рукоятки необходимо с высокой степенью аккуратности произвести врезку в трубу и осуществить торцевание, прилагая для этого усилия.
4. При выполнении работ следует избегать резких движений кистью, иначе ножницы могут случайно соскользнуть с направляющей рейки и весь процесс придется начинать заново.
5. Располагать лезвие-основание нужно с точностью вдоль поверхности трубы.

Таким образом, используя данный инструмент и следуя инструкции можно с легкостью отрезать нужный участок металлопластиковой трубы.

Подготовка к работе болгаркой по металлу

Болгарка относится к разряду относительно опасных электроинструментов. Получить травму можно от разлетевшегося диска либо выпавшего из рук инструмента. В обоих случаях опасность связана с высокой скоростью вращения электродвигателя устройства.

Для повышения эффективности работы болгаркой, расширения ее функциональных возможностей, на практике используют такие дополнительные приспособления:

• штативы;
• фиксаторы.

Их применение позволяет улучшить качество распиливания металлических заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, возрастает его производительность.

Чтобы максимально обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно разделяют на подготовительные и основные (рабочие) мероприятия.

Перед началом резки необходимо осуществить ряд манипуляций.

1. Надеть специальную рабочую одежду и обувь (с противоскользящей подошвой), перчатки из плотной ткани либо кожи.
2. Подготовить, исходя из особенностей и вида распиливаемого металла, подходящий диск, а затем установить его маркировкой к верху, зажав гайкой.
3. Проверить используемые рабочие насадки на наличие различных дефектов, нарушающих их целостность: выбоин, трещин и прочих деформаций.
4. Воспользоваться средствами индивидуальной защиты: очками, респиратором либо маской (щитком), а в некоторых случаях также и наушниками.
5. Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.
6. Подготовить рабочее место: убрать горючие материалы (смазку, топливо, бумагу, тряпки) и все мешающие вещи. Накрыть или отодвинуть на безопасное расстояние предметы, которые могут повредиться раскаленными металлическими частицами.

При возможности распиливаемый материал следует предварительно надежно зафиксировать, например, в тисках, чтобы убрать возможные случайные его подвижки. Держать обрабатываемые детали в руках либо между коленями запрещено.

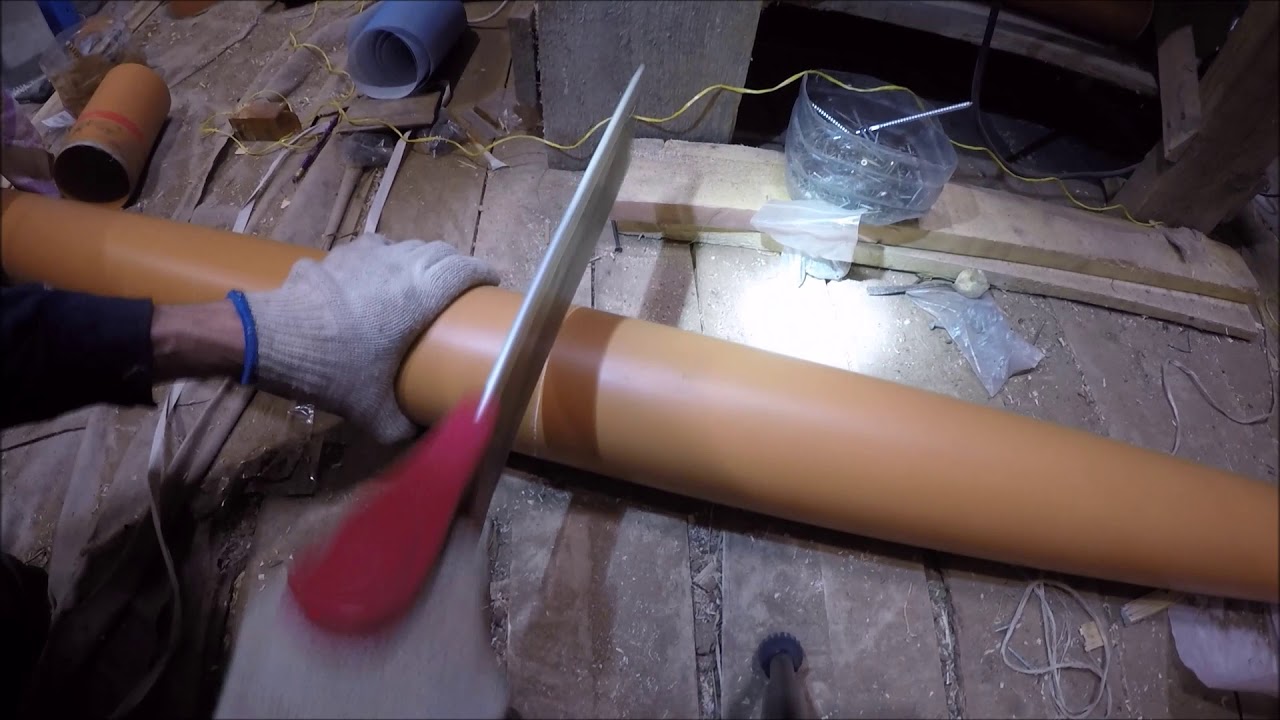

Ножовка / Задняя пила

Так выглядит типичная ножовка

Ножовка или задняя пила являются наиболее распространенными методами резки труб из ПВХ, так как большинство людей уже имеют один из них в своем ящике для инструментов или в гараже. Ножовки и задние пилы работают хорошо, но они отнимают много времени и могут привести к дополнительной работе по удалению заусенцев на кромках разрезанной трубы из ПВХ. Ножовка по металлу или обратная пила – идеальный инструмент, если вам нужно разрезать только один или несколько кусков трубы. Задние пилы обычно поставляются с коробкой для резки под углом, и их можно использовать вместе, чтобы делать ровные, ровные надрезы.

Какие конкретно существуют инструменты

Инструмент для резки труб, как и большая часть существующего инструмента, не редкость ручной и электрический. В обеих этих нишах со своей стороны присутствует специализированный опытный и прикладной любительский инструмент (определите тут, как нарезать резьбу на трубе дома).

К примеру, вопрос, чем обрезать металлопластиковую трубу может решаться двояко.

С одной стороны существует опытный секатор, но с другой, возможно воспользоваться простой ножовкой.

• В случае если сказать о трубах из разных видов пластика, то для материала сечением до 75 мм выпускается масса особых ножниц, специалисты именуют их резаками секаторного типа. Так как пластик материал достаточно плотный, все секаторы оснащены зубчатым механизмом, служащим для повышения усилия сжатия. Цена на такие ножницы начинается от 10$ и в зависимости от качества может доходить до 150$.
• Следующим специалистом в разрезании пластика есть дисковый труборез. В случае если секатор работает по принципу простых ножниц, то тут разрез выполняется при помощи острого, сверхпрочного диска. Он прижимается к стенке и обкатываясь около нее делает надрез.

Труборез незаменим для тонкостенных изделий, поскольку обрезать металлопластиковую трубу с узкой стенкой секатором не легко вследствие того что она сминается.

Вопрос как ровно обрезать трубу громадного диаметра у специалистов решается просто, для этого существует гильотина, адаптированная под резку круглых изделий. Принцип действия у нее классический, сверху нож, снизу, полукруглое ложе.

Приспособление может иметь электропривод и резать при помощи гидравлики. Кроме этого существует гильотина с ручным, винтовым приводом.

Помимо этого существует масса специализированных станков. Так для перпендикулярного реза употребляются токарные станки. В случае если же поднимается вопрос, как обрезать трубу под 45 градусов либо под любым другим углом, то тут, в большинстве случаев, необходимы ленточные пилы.

• Но не всегда под рукой оказывается необходимое приспособление, а брать его раздельно дорого и не всегда имеется суть. Фаворитом среди любительского инструмента считается простая ножовка по металлу. Она легко справляется как с металлом, так и с пластиком, основное грамотно разметить, но об этом чуть позднее.
• У каждого хорошего хозяина неизменно имеется болгарка. С ее помощью, владея определенной сноровкой, возможно достаточно точно распускать трубы малого и среднего диаметра. Большой плюс болгарки в том, что она может употребляться для работы по любому материалу, от полиэтилена, до чугуна либо стали.
• В конце нашего рейтинга стоит электролобзик. Работать им несомненно возможно, но делать правильные разрезы сложно, плюс края трубы необходимо будет дополнительно дорабатывать.

Как разрезать профильную трубу по длине. Технология резки

Если разрезание профиля не вызывает особых затруднений, продольный разрез, необходимый для некоторых домашних дел, является более сложным из-за его длины.

Одной из проблем во время ее реализации является точность маркировки, для ее нанесения в центре или в другой точке режущей поверхности отметьте всю длину на одинаковом расстоянии от боковой стенки, а затем соедините их карандашом, маркером или Пасхальное яйцо, используя прямой угол. , планка, профиль из гипсокартона.

Рис. 6 Разрезание трубы по направляющему углу

Чтобы разрезать металлический профиль в продольном направлении, угловая шлифовальная машина направляется вдоль косильной лески скоса, постепенно прорезая отверстие. Метод не очень точный, инструмент нужно держать без поддержки.

Более удобным способом качественной продольной резки заготовки является использование вспомогательных опор в виде металлического уголка или даже прямых пластин. Для этого на поверхности заготовки устанавливается угол с помощью зажимов, а шлифовальный станок направляется вдоль его бокового края, если длина углового шаблона мала, его вывинчивают и перемещают дальше в новое место, после чего резание выполняется возобновлено.

Второй способ получения прямого продольного скоса косильной лески разреза. Это жестко установленный шлифовальный станок на станке или столе в боковом положении. В этом случае обрабатываемая заготовка перемещается вдоль направляющих, ведущих к вращающемуся диску угловой шлифовальной машины (принцип работы напоминает электрический плиточный нож), прямолинейность полученной косильной лески скашивания определяется жесткостью и длиной из опорных элементов.

READ Как Распилить Баллон Из Под Пропана

Рис. 7 Закрепление угловых шлифовальных машин для резки

Для получения заданных размеров и конфигурации профильных труб в быту используют нарезку с помощью угловой шлифовальной машины и недорогих съемных корундовых дисков. Чтобы получить плавную и точную леску разреза, лучше использовать опорные направляющие или самодельные стальные шаблоны, которые задают нужный угол.

Источник

При монтаже различных конструкций иногда необходимо разрезать трубу по длине. Эта работа не так проста, как кажется на первый взгляд. Для того, чтобы дизайн был качественным и надежным, эта работа должна выполняться плавно. Только в этом случае сварочная леска будет правильной и точной.
