Как отрезать трубу под 90 градусов

Как отрезать чугунную трубу

Если труба изготовлена из чугуна, то чтобы её ровно разрезать придётся применить определённые знания. Дело в том, что этот материал характеризуется высокой хрупкостью, а значит, перед тем, как отрезать такую трубу нужно определить алгоритм действий.

  • Размечаем аналогично стальным трубам.
  • В месте проведения распила нужно подложить деревянный брус в качестве опоры.
  • Далее нужно выполнить пропил в несколько миллиметров по всей окружности.
  • После этого, в канавку вставляется зубило и нужно нанести резкий и сильный удар молотком.

В результате она расколется по линии, образуя достаточно ровное место среза, которое при необходимости можно дополнительно обработать.

ПОСМОТРЕТЬ Труборез для стальных труб на AliExpress →

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину. Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

Резка при покупке

Если вы покупаете арматуру в магазине или на складе в небольшом количестве, попросите рабочих нарезать ее на отрезки необходимой вам длины прямо там. Обычно такую услугу (платно или бесплатно) предоставляют многие продавцы, стремясь завлечь к себе как можно больше покупателей, так как резать арматуру таким «способом» намного выгоднее:

  • вам не придется искать машину и перевозить длинные стержни арматуры;
  • арматура на вашу строительную площадку прибудет уже нарезанной на части нужной длины, и вы сможете сразу приступить к работе с ней;
  • вам не потребуется самому выполнять резку арматуры и искать для этого необходимый инструмент.

Только не забудьте заранее подсчитать количество и длину необходимых вам арматурных стержней.

Другие инструменты для резки пластмассовых труб

Их юзают изредка, когда под рукою нет никакого трубореза:

  • Болгарка – для резки труб будет нужно отрезной диск по сплаву. Основным моментом при работе болгаркой является четкое регулирование усилия, очень сильно на инструмент давить нельзя.
  • Электролобзик – это с более удачный метод при отсутствии особых ножниц.

Тут велика возможность получить косой срез, потому для большей точности во время работы трубу нужно несколько раз повернуть.

Чем категорически не рекомендуется резать трубы:

  • Ленточная пила – ее лезвие движется очень медлительно и ежели оно недостаточно отсрозубое, велика возможность повреждения внутреннего поперечника трубы, что ведет к сколам и трещинам.
  • Циркулярный станок. Так как пластмассовые трубы являются гибкими, проталкивание их в станок нередко вызывает смещение трубы и удар, что небезопасно для человека, производящего распил.

В продажу полипропиленовые трубы приходят в виде бухт либо же прямых отрезков, длина которых добивается 12 метров.

Понятно, что при монтаже нередко возникает необходимость их резать ножницами для резки полипропиленовых труб, так как такие огромные отрезки для сотворения систем водопровода и отопления не подступают. Отрезается труба подходящей длины и потом идет сварка.

Виды ножниц для резки:

— прецизионные. Ими режут трубы с поперечником от 3 и до 42 мм. У них имеется трещоточный механизм и лезвие с зубчатой рейкой, потому разрез проходит без особых усилий.

Комфортные и обыкновенные в применении при работе одной рукою, но ежели резка будет интенсивная, то рука быстро устанет;

— роликовые. В этом инструменте труба будет вращаться на направляющих роликах, а другое лезвие ножниц под нажимом подает режущий ролик к месту среза. Здесь есть одно огромное преимущество – безукоризненно ровненький срез, но скорость отрезания будет низкой;

— аккумуляторные. Эти ножницы снабжены электрическим моторчиком.

Резать полипропиленовые трубы таковым инвентарем – одно наслаждение, так как скорость реза достаточно высочайшая – от 4 до 7 секунд. Но есть и недочет – ограниченный спектр резки труб. Таковым инвентарем можно разрезать лишь трубы до 42 мм.

Гильотинный труборез

1. Этот резак для полипропиленовых труб может резать трубы с поперечником от 63 и до 350 мм. У него имеются лезвия, покрытые тефлоном, и они режут изделия под углом девяносто градусов, при этом оставляя ровненький срез, без заусениц. Лезвия просто изменяются либо затачиваются.

2. Таковой способ резки имеет одно огромное достоинство.

Не необходимо обрабатывать поверхность трубы перед сваркой опосля отрезания, ведь срез выходит гладким и ровненьким, никаких деформаций нет.

3. Процесс отрезания гильотиной. Вокруг закрепленной в секторе от 30 до 60 градусов трубы раскачивается лезвие гильотины, установленное на колесиках. Опосля надреза лезвие под действием вращающейся рукоятки-винта уходит в трубу на глубину всего поперечника и дорезает ее окончательно.

Какой инструмент лучше выбрать?

При выборе типа трубореза для полипропиленовых труб необходимо отталкиваться от того, как интенсивно вы будете ним воспользоваться.

Ежели он нужен на один раз, то для этого подходят и роликовые ножницы, и прецизионные. А ежели же необходимо резать трубы нередко, то аккумуляторные ножницы подходят для этих целей лучше всего. Также для этого понадобится и гильотинный труборез, в особенности ежели будете иметь дело с трубами огромного поперечника.

Но все ножницы мучаются на один и тот же недочет, при резке лезвие может уйти мало в сторону. На малеханьких поперечниках это не настолько ужасное явление, а вот при работе с трубами огромных поперечников таковой срез нуждается в доборной обработке. Вот почему для труб с большими поперечниками лучше брать труборез гильотинный.

Монтаж

Монтаж внутренней канализации и наружной магистрали во многом схож. Различие – в применяемых материалах. Для внутренних канализационных систем используются коллекторы, окрашенные в серый цвет. Наружные имеют оранжевый оттенок. Связано это с отличием во внешних нагрузках:

  1. На изделия, расположенные внутри помещений, воздействует собственный вес и, периодически, нагрузка от протекающей жидкости. Добавляется тепловой нагрев до 60–90°C с параллельной химической атакой со стороны компонентов стоков.
  2. Детали, расположенные вне здания, подвергаются:
    • давлению от массы укрывного грунта;
    • воздействию от веса проходящего транспорта;
    • испытывают усилия от расположенных сверху построек;
    • подвергаются внешним перепадам температур, от отрицательных до положительных.

Отсюда, монтаж внутренней канализации осуществляется с преобладанием полимерных материалов:

  • ПВХ (поливинилхлорид). Точнее, непластифицированный ПВХ (PVC–U).
  • ПНД (полиэтилен низкого давления).
  • ППР (полипропилен).

Наиболее востребованы ПВХ–изделия. Монтаж внутренних коллекторов производится способом стыковки зауженной части трубы и расширенной (раструб). Применяются дополнительные элементы, – фитинги (переходные муфты, тройники, угольники с углом 45° и 90°, отводы).

Монтаж канализационных труб производится с обязательным соблюдением углов наклона:

  • Для коллектора Ø 50мм, уклон составит 2–3 см на один погонный метр длины.
  • Для изделия Ø 100мм, – около 1–2 см на 1 метр.

В процессе установки или проведения ремонтных работ, возникает потребность распилить пластиковую деталь. Полимеры не отличаются высокой твёрдостью и прочностью, по сравнению с металлическими изделиями. Поэтому обрабатываются большинством слесарных и механических инструментов. Разрезать пластиковую трубу возможно посредством:

  • ножовки по металлу или с мелким закалённым зубом;
  • треугольным напильником;
  • лобзиком (для диаметров не превышающих 50мм);
  • циркулярной или сабельной пилой;
  • болгаркой и другими инструментами.

Монтаж систем канализации производится по правилам на основе требований СП 30.13330.2012. Кроме соблюдения уклонов, необходимо грамотно распределить точки креплений, соединений. При технической возможности рекомендуется выполнять скрытую проводку.

Установка канализационных труб внутри помещения начинается:

  • с составления плана работ;
  • выполнения эскиза или чертежа;
  • определения необходимых размеров коллектора;
  • заготовки необходимого материала;
  • подготовки инструмента, с помощью которого можно распилить пластиковую деталь.

По окончании этапа монтажных работ, устройство внутренней канализации проверяется визуально. Далее, необходимо пролить систему водой с целью выявления возможных дефектов изделий или наличие протечек.

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину. Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

Применение термических способов

Помимо механических, достаточно широко применяют и термические методы резки труб. Здесь инструментом является газовый резак ( пропановый или ацетиленовый) или аппарат электродуговой сварки. Газовому резаку подвластны даже самые толстостенные трубы большого диаметра. Достаточно высока и производительность. Кроме того, только эти методы обеспечивают исключительную мобильность — отрезать трубу можно в траншее, подвале, — в таких местах, куда высокопроизводительный стационарный станок просто не затащить и не подключить.

Следует отметить, что термические методы не позволяют достигать высокой точности, да и ровно отрезать тоже не всегда получается. Однако в целом ряде применений, таких, как оперативный ремонт теплотрасс или магистральных трубопроводов, она и не требуется. После реза термическим способом получившиеся кромки приходится дополнительно обрабатывать механическими инструментами, выравнивать линию среза и выводить скосы до проектных значений.

Плазменная резка труб

Термический способ резания применяется также при работе с полимерным трубным прокатом. В термических гильотинах рез проводится нагретым до высокой температуры косым тонким резаком, скользящим в направляющих.

Устройства также могут резать под углом и очень ровно, но пригодны для работы только с мягкими материалами, имеющими низкую температуру плавления.

Программа для резки труб под углом

Резка трубы под углом – типовая задача при изготовлении металлоконструкций. Часто возникает потребность разрезать трубу под углом.
Обрезанные трубы привариваются под заданным углом к стенкам конструкций, из них изготавливают двухзвенные колена.

Перед обрезкой при помощи лекал (шаблонов), накладываемых на трубу, намечают линию реза.
Для каждого диаметра и каждого угла, выбранного диаметра, необходимо отдельное уникальное лекало (шаблон).
Предлагаемая таблица Excel позволяет получить размеры для построения лекала для разметки труб любого диаметра,
разрезаемых под любыми углами. Введите в жёлтые ячейки таблицы наружный диаметр трубы, угол резания, длину отрезка и Вы мгновенно получите ординаты
и абсциссы этих точек.

Перенесите эти точки на паронит или картон и плавно соедините их между собой. Лекало (шаблон) готово. Для удобства ручного построения
пользователь сам вводит длину отрезка на оси Х (кратную 5, 10 мм) и получает до 40 точек построения в зависимости от длины отрезка и длины лекала.
Должна получиться кривая такого вида.

При использовании таблицы с макросом отпадает необходимость в ручном построении. Программа сама рисует развёртку на основании введённых данных.
Остаётся её распечатать и вырезать. Припуски на распечатке добавляет пользователь.

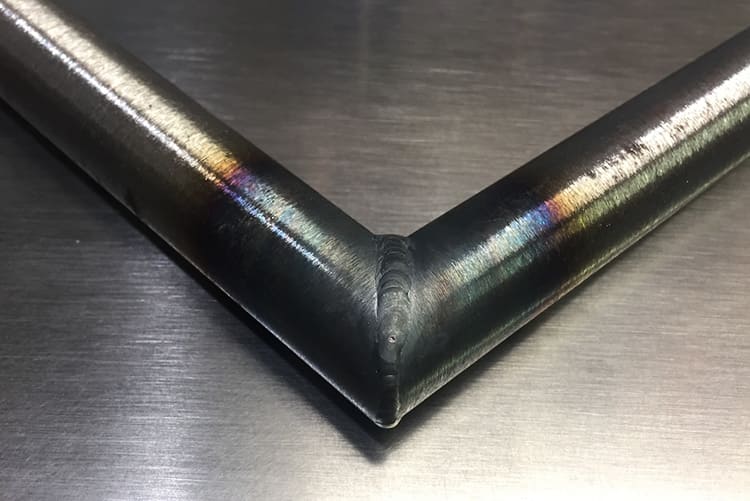

  При изготовлении колена угол резания должен быть равен половине угла колена.

  Пример определения угла резания для изготовления колена с углом 135 градусов (90+45). Не путать с острым коленом в 45 градусов!
Формула: 135/2=67,5. Разрезаем трубу под углом 67,5 градусов, получаем два куска трубы с углами реза 67,5 градусов, соединяем их
по линии реза с привязкой к общей образующей, свариваем и получаем колено (67,5+67,5) в 135 градусов.

  В процессе работы я сделал следующее наблюдение. При работе с большими диаметрами изготовленное лекало при
оборачиваниие его вокруг трубы было явно короче, не перекрывало всю трубу, оставался зазор 20-30 мм.

 Гостовский диаметр трубы был указан правильно, а лекало короче… На мой взгляд, эта ошибка вызвана тем,
что невозможно плотно прижать лекало к трубе и наружный диаметр трубы увеличился (ржавчина, грязь). Приходилось “пояском” измерять
длину окружности и делить на π (3,1416). Полученный диаметр вводить в таблицу.

Посмотрите демонстрационный ролик

(Рисунки, описания, формулы были взяты из книги И.Х. Бродянского “Разметка сварных фасонных частей трубопроводов”, 1963 г.)


Как произвести правильную стыковку

Если после приклейки части багета осталось некоторое расстояние до угла, необходимо подумать о том, чтобы не допустить ошибку – небольшой запас при этом не помешает. Вначале лучше отрезать кусок с хорошим запасом около 10-15 см. Затем, отрезав угол любым удобным методом, сделать его примерку на сухой поверхности. Для этого следует приставить к потолку планку и отметить точку, где будет проходить граница укорочения. Подрезку выполняем под прямым углом.

Не менее важна грамотная состыковка углов. Готовые плинтусы обычно закреплены под углом, несколько меньшим, чем 45 градусов, поэтому возможны нестыковки обрезанных краев и появление зазоров. Здесь за первичной обрезкой углов следует сухая, по возможности точная стыковка плинтусов уже на самом потолке. Проблемы возникают обычно при использовании деревянных и пластических материалов.

По окончании черновых стыковок галтелей, их следует приклеить либо прикрутить, а затем, в случае надобности, воспользоваться помощью шпаклевки и далее – загерметизировать все имеющиеся швы.

Как отрезать трубу под 45 градусов с высокой точностью в домашних условиях

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

  • проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
  • прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности.

Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности.

Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4  Пример выполнения реза под углом 90 градусов

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Вырезание круглого отверстия в металле с помощью УШМ

На практике нередко требуется вырезать круг в металле, а из инструментов доступна только угловая шлифовальная машина. Но ее вполне достаточно для этой цели. Алгоритм действий при этом следующий.

  1. Чертят круг циркулем на поверхности металла либо по предварительно сделанному бумажному (картонному) шаблону мелом или маркером.
  2. Держа болгарку под углом к поверхности листа, выполняют предварительный разметочный разрез металла по отмеченному контуру, производя короткие движения диском (пилят небольшими отрезками).
  3. Затем, двигая насадкой таким же способом, углубляют прорезь до полного вырезания.

Резать нужно по внешнему контуру окружности, чтобы не уменьшить размеры круга. Если его диаметр небольшой, то пилят, касаясь металла диском по точкам (без продольного движения насадки). Круглое отверстие получится с косым срезом, а также с некоторыми незначительными изъянами (они зависят от мастерства рабочего). После его, при необходимости, обрабатывают.

Весь процесс вырезание круглого отверстия в листовом металле с помощью специального приспособления показан в видео:

Заключительная часть

Не стоит думать, что болгарка с отрезным диском – это инструмент, используемый исключительно для демонтажа металлоконструкций и не требующий аккуратности в работе. Скорее, наоборот. УШМ требует предельной концентрации внимания и аккуратности в работе. Это довольно травмоопасный инструмент, а потому, при работе с ним, не стоит забывать не только о правильности разметки, но и о требованиях безопасности.

Только точный расчёт и резка позволит идеально совместить трубы под углом

Напоследок предлагаем посмотреть небольшой видеоролик, который немного больше расскажет о методах работы болгаркой.
