Захват для сэндвич-панелей. Удобство монтажа гарантировано

Текстильные стропы

Это один из самых распространенных и простых приспособлений для перемещения грузов. Стропы изготовляют из грузоподъемной ленты шириной от 30 мм. В зависимости от разрывного усилия ленты окрашены в определенный цвет.

Второй вид строп — круглопрядные. Их используют для хрупких и ценных грузов, с мягкими кромками и окрашенными, полированными поверхностями. Таки стропы представляют собой оболочку, внутри которой очень прочные пряди из полиэстера. Их количество зависит под поднимающей способности инструмента.

Текстильные стропы изготовляются в соответствии с ГОСТ, и должны сопровождаться паспортом и гарантией.

Ленточные стропы — доступный и простой материал для перемещения панелей

Цены на ленточные стропы

Ленточные стропы

Текстильные стропы имеют ряд преимуществ:

  • легкость;
  • гибкость;
  • минимальные повреждения полимерного покрытия;
  • доступная цена;
  • возможность использовать даже при температуре до -60 °С.

Недостаток захвата — повреждаемость нитей об острые края, которые имеют сэндвич-панели, особенно изготовленные из металла. Поэтому захваты надо постоянно осматривать на предмет повреждений.

Однако у текстильных строп есть и недостатки. Обычно панели на площадке лежат плашмя. Поэтому возникают трудности с установкой стропов. Аналогичные проблемы возникают и при растроповке. Надо снять ленты так, чтобы лист не упал и не изменилась ориентация.

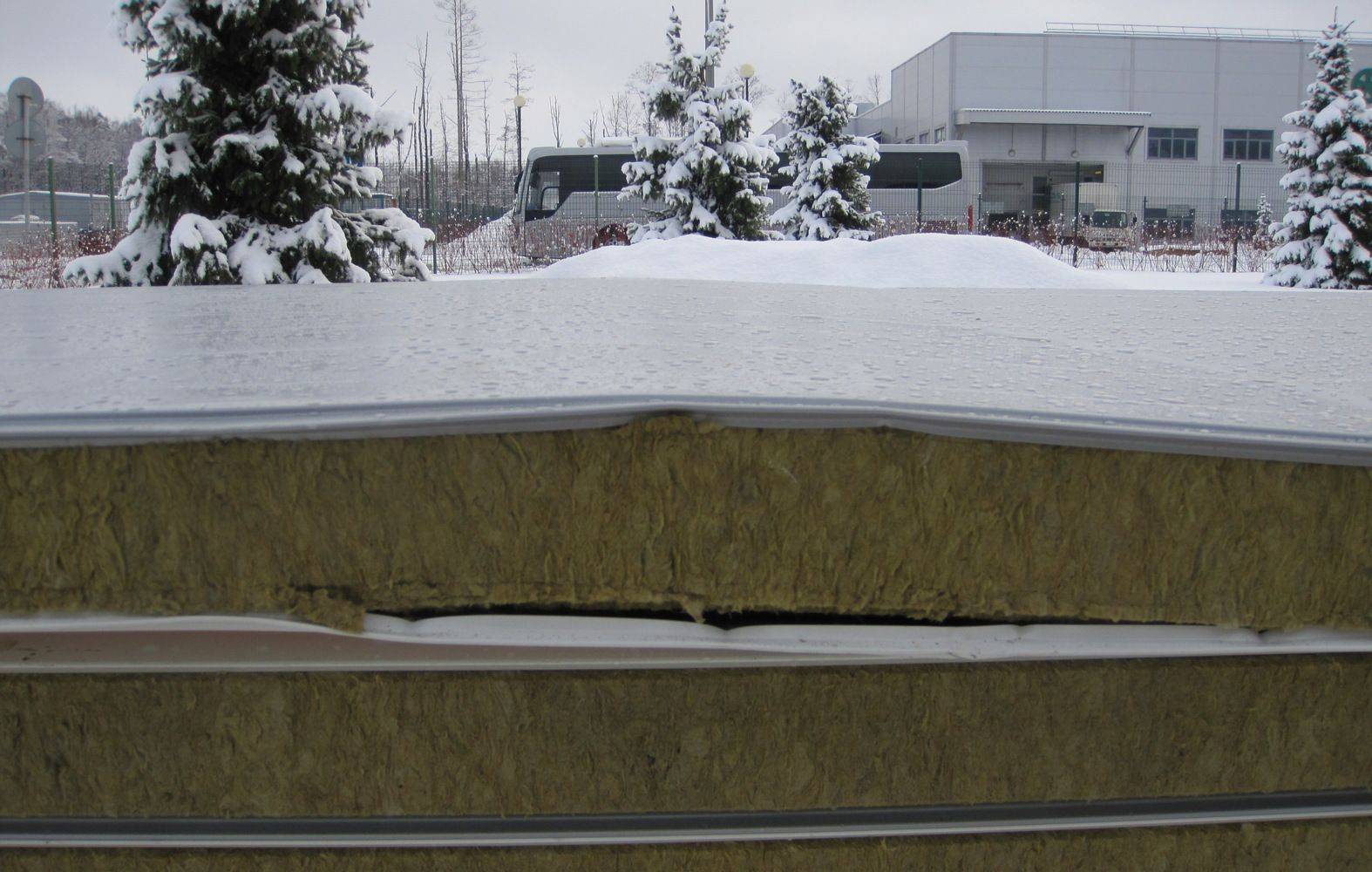

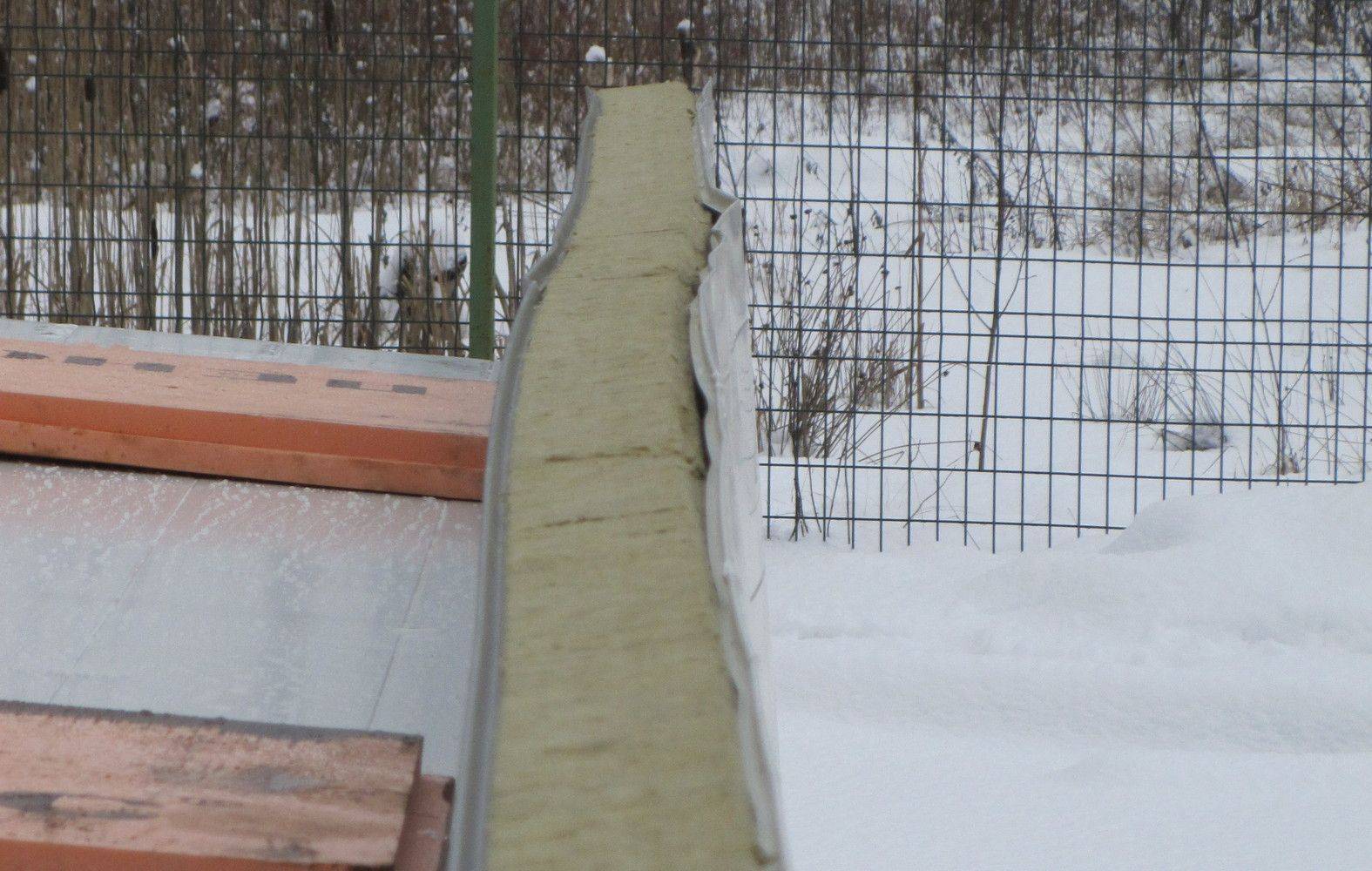

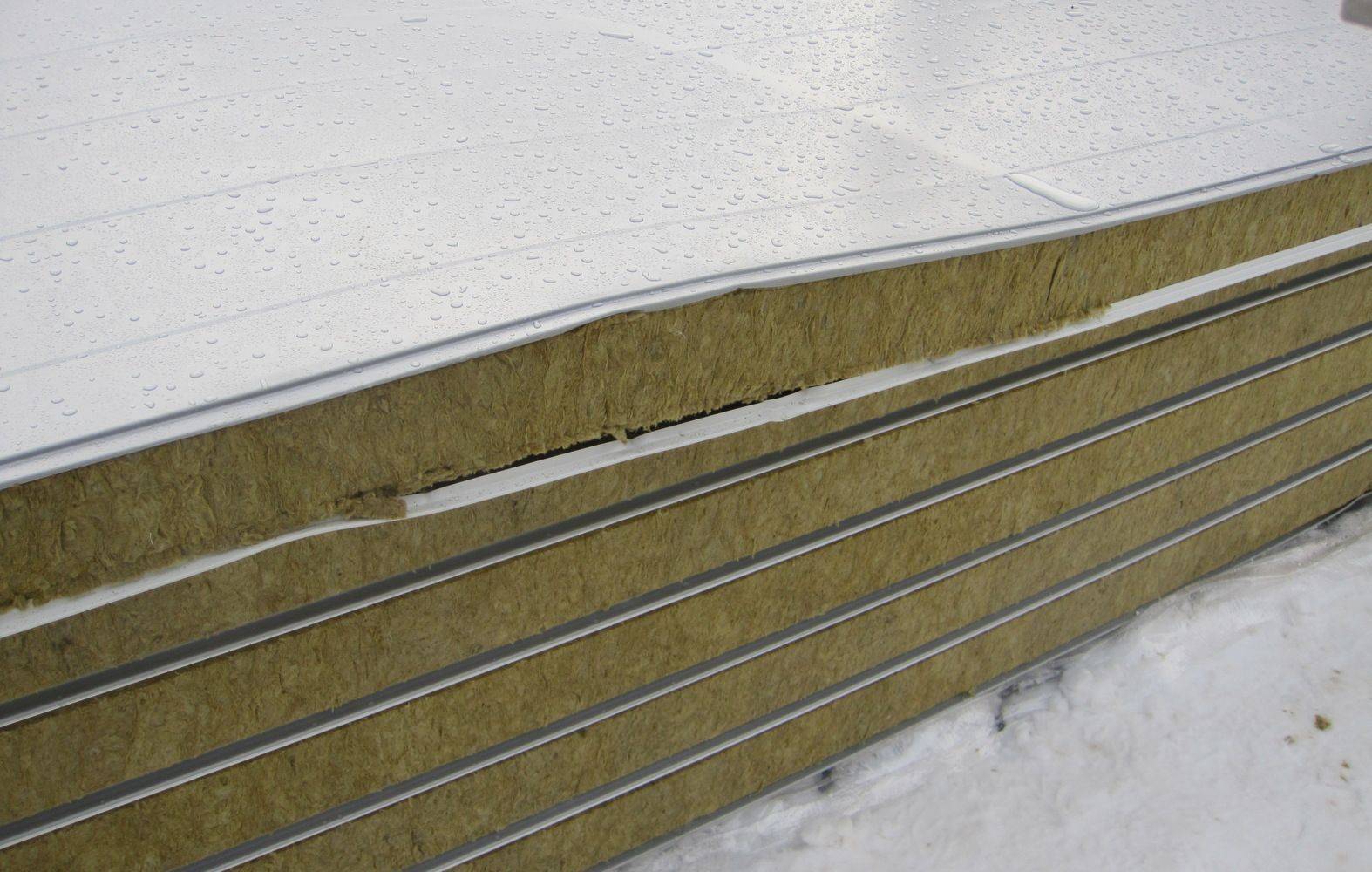

Помимо того, возникает сильный изгиб, что может привести к повреждению строительного материала.

Приспособления для монтажа сэндвич-панелей

Также вариант «крепление в замок» не подойдет для панелей большой длины.

Захват «сквозное просверливание»

Сквозное просверливание применяется в процессе вертикального монтажа. Метод достаточно простой. Заключается в просверливании металлической части панели с последующим креплением штифтом к захвату. Сложность состоит в том, что сверловка отверстий должна быть максимально точной с обеих сторон. Скрепляющий штифт должен войти строго перпендикулярно края панели и параллельно подъемному механизму. Отверстия, образовавшиеся в результате подъема, впоследствии закрываются фасонными или крепежными элементами. Метод не актуален для панелей, обладающих большим весом или нестандартной длиной.

Важно! При условии применения механических захватов обязательно использование мягких (текстильных) строп. Текстильные стропы полностью обхватывают и надежно удерживают конструктивный элемент до тех пор, пока панель не будет перемещена и смонтирована

Почему захваты лучше

Строповка с помощью текстильных лент достаточно проста, но не отвечает требованиям безопасности, кроме того, использовать стропы не всегда представляется удобным. Более надежный и удобный захват с вакуумными присосками даст возможность комфортно работать на любой высоте, однако этот вид оборудования является весьма дорогостоящим и капризным.

Наиболее оптимальным вариантом для работы с сэндвич панелями является механический захват. Имея простую конструкцию в виде крупной струбцины, захват использует винтовой зажим, позволяющий регулировать силу сжатия панелей. На губках струбцины имеются рабочие поверхности, снабженные прорезиненными накладками, — они защищают поверхности панелей от повреждений.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Правила безопасности при монтаже сэндвич-панелей

Перед началом работы подготавливают рабочие места:

  • отмечают опасные зоны;
  • ограждают проемы;
  • вывешивают надписи, которые предупреждают об опасности;
  • устанавливают строительные леса, высота ограждения не должна превышать 1м;
  • если предстоит работа ночью или в пасмурную погоду, обеспечивают достаточное освещение рабочих зон.

К работе с сэндвич-панелями допускают взрослых старше 18 лет. Они должны пройти курс по технике безопасности.

Необходимо учитывать погодные условия, особенно скорость ветра.

Применяется два способа монтажа панелей — по вертикали и по горизонтали. Способ выбирают до начала работ.

Нельзя поднимать грузы, если их масса выше, чем допускается захватом.

Запрещается:

  • эксплуатация неисправного или недоукоплектованного оборудования;
  • применять подъемные средства, если плохо читаются данные о грузоподъемности;
  • поднимать поврежденные грузы;
  • поднимать грузы, когда под ними находятся люди.

При перемещении в любом направлении сэндвич-панелей с использованием средств механизации подъем возможен только в продольном ее положении. К листам захватывающие устройства цепляют за боковые, менее жесткие, стены.

Что собой представляет захват и каким он бывает

Сэндвич-панели лишены элементов, которые бы упрощали их перемещение в воздухе по вертикали и горизонтали, сохранение вертикального положения — как, например, у железобетонных панелей. Поэтому при монтаже материала пользуются специальным оборудованием — захватами.

Захваты — разного рода приспособления, которыми крепят сэндвич-панели к подъемным машинам и доставляют их на требуемый уровень.

СИП-панели — довольно хрупкий материал. Поэтому захватывающее приспособление должно обеспечивать его целостность и бережное передвижение. К оборудованию предъявляются и другие требования:

  • достаточная прочность захвата, которая обеспечит удержание груза даже при резком срабатывании кранового тросового тормоза;
  • удобство работы со строительным материалом, возможность поворота, выравнивания при установке.

Панели — довольно хрупкий материал, который легко повреждается при грубом обращении

В работе используется несколько видов захватывающих устройств:

  • текстильные стропы;
  • механические захваты;
  • вакуумные аппараты.

Таблица 1. Стоимость захватов разной конструкции.

Вид оборудованияМодельЦена, руб.
Вакуумный подъемникMorvan130 000
Зажим-струбцинаЛен-Сталь4 300
Строп канатныйOcalift1 500
Захват для кровельных сэндвич-панелейOcalift21 500

Это интересно: Как сделать солнечный коллектор для бассейна своими руками — внимательный взгляд на вопрос

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Захват для сэндвич-панелей своими руками

Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Механические захваты для сэндвич-панелей

Механические захваты классифицируются по следующим признакам:

  1. По способу прижима – механическими струбцинами или рычагами. Рычажные механические захваты технологичнее в обращении, но требуют большего пространства для применения.
  2. По грузоподъёмности (выпускаются механические захваты, рассчитанные на массу конструкции от 50 до 500 кг).
  3. По раскрытию зева, что определяет пригодность захвата для перемещения сэндвич-панели определённой толщины.
  4. По конструкции рамы захвата – трубчатой или из толстолистового металла.

При наличии траверсы механические захваты для сэндвич-панелей могут эксплуатироваться в паре, что увеличивает производительность транспортировки (это особенно важно для кровельных панелей) и удобнее для монтажа. Струбцинные механические захваты имеют следующую конструкцию

К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели

Струбцинные механические захваты имеют следующую конструкцию. К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели.

Применяя захват струбцинами, необходимо учитывать следующее:

  • Усилие одностороннего прижима должно быть не менее 70% от суммарной массы панели;
  • С увеличением площади резиновой накладки опасность повреждения панели уменьшается;
  • Трубчатые рамы снижают суммарный вес захвата, не уменьшая его несущей способности, поскольку момент сопротивления профильного сечения трубы при тех же размерах больше, чем сечения у стальной полосы

При грузоподъёмности струбцинного захвата до 250 кг вместо С-образной рамы в конструкции предусматривается резьбовая шпилька диаметром 32 и более мм, по которой перемещаются ползунки с резиновыми накладками. Один ползунок – пассивный, он выставляется в необходимом положении, и закрепляется при помощи гужона или штифта. Второй — активный, он определяет ширину зева и снабжается винтовым зажимным механизмом.

Менее распространённым типом механического захвата для сэндвич-панелей является рычажный. Он состоит из одностороннего ломающегося рычага, который включает в себя тягу и коромысло. На торце коромысла установлена накладка той же конструкции, что и у струбцинного захвата. Вторая накладка прикрепляется к противоположной стенке рычага. По центру верхней поверхности рычага приварено стальное кольцо. При его подъёме коромысло под действием собственного веса опускается, и воздействует на тягу, которая перемещает площадку по направлению к сэндвич-панели. Удержание производится механическим натяжением рычага, и действует до момента, когда траверса крана опускается. Недостаток конструкции заключается в её более тщательном обслуживании, а также в периодической смазке оси перемещения рычага. Кроме того, рычажный захват для сэндвич-панели не рекомендуется применять при отрицательных температурах внешнего воздуха. Грузоподъёмность рычажных захватов – не менее 350 кг.

Как нас найти

Наши реквизиты:

OOO «ПО «Титан» Юр. адрес: 125367 г.Москва ,Врачебный проезд дом № 10ИНН/ КПП: 7733801389/ 773301001ОАО «Промсвязьбанк » г.МоскваРас./сч 40702810900000006262Кор./cч 30101810400000000555БИК – 044525555ОГРН- 1127746343372

Механические

Являются наиболее распространенными устройствами из-за невысокой стоимости по сравнению с аналогичными приспособлениями. Захват данного типа имеет небольшой вес, что позволяет использовать механизм двум рабочим.

Механические приспособления позволяют поднимать панель не только в вертикальном положении, но и в горизонтальном и даже под наклоном. При этом материал прочно удерживается с помощью прорезиненных рабочих элементов. Размер механических приспособлений варьируется от 5 см до 25 см, что позволяет использовать панели разных размеров.

Механические захваты бывают:

  • струбцинные (рычажные);
  • замковые;
  • с применением просверливания.

При захвате струбциной обеспечивается не только удержание материала, но присутствует возможность регулирования усилия сжатия. Устройство состоит из винтового механизма с неподвижной основной рамой.

Благодаря вращению подвижного приспособления, обеспечивается фиксация между губками с помощью рычага или винта. Рычажные приспособления рассчитаны на подъем элементов не более 200 килограмм шириной до 20 сантиметров.

Замковые устройства предусматривают крепление элементов шип в паз. При этом необходимо сначала обеспечить вертикальное расположение панели по всей длине на специальные прокладки, чтобы избежать деформации замковых элементов, а затем перемещать материал в вертикальном положении.

Захваты с применением просверливания предусматривают выполнение отверстий в профильных листах панелей. В данном случае выполнение сверления должно производиться строго перпендикулярно. Затем полученные отверстия заполняются винтовыми элементами или другими крепежами.

ОБРАТИТЕ ВНИМАНИЕ!
Механические захваты можно использовать в паре, если имеется траверса.

Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности.

Главным преимуществом механических захватов является их стоимость. Кроме этого, для осуществления работ с механическими устройствами не требуется специальных приспособлений при транспортировке и работе. Устройства имеют небольшой вес, характеризуются большим сроком эксплуатации.

Благодаря наличию рычага и оси осуществляется равномерная нагрузка по захвату.

Монтаж вручную – худший вариант

Ошибочно утверждать, что в XXI веке, когда все автоматизировано и создано профессиональное оборудование для решения различного типа задач, использование ручного труда человеком для перемещения и удержания грузов является эффективным решением. Стоит напомнить, что масса 1 кв. м. сэндвич-панели толщиной 120 мм на основе минеральной ваты составляет 23 кг. Какой должна быть площадь панели, чтобы работать с ней было легко, просто и удобно?

Недостатки сборки вручную:

  • крайне низкая скорость монтажа (100-200 м2/смена);
  • использование панелей минимального размера;
  • высокий риск повреждения материала;
  • низкий уровень безопасности рабочих;
  • бригада от 5-6 человек.

Небольшой размер панелей, которые в состоянии монтировать человек или группа рабочих, является основным негативным фактором. За одну производственную операцию закрывается относительно небольшая площадь поверхности. Следует также учитывать, что слабым местом сэндвич-панелей являются стыки. Во избежание проникновения холодного воздуха в местах соединения необходимо использовать дополнительные средства изоляции, что при большом числе сочленений в разы увеличивает количество необходимого времени на качественный монтаж.

Использование непрофессионального оборудования приводит к порче панелей

Работе вручную с сэндвич-панелью на высоте сопутствует риск ее падения с последующей деформацией. Также подъем или спуск до точки установки может служить причиной повреждения внешнего защитного слоя, что негативно сказывается на сроке эксплуатации материала. Возможность падения панели накладывает дополнительные обязательства по обеспечению безопасности ведения работ. Преимущество дешевизны ручного труда полностью сводится на «нет» низкой скоростью и производственными рисками.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей;
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Вакуумные захваты

Вакуумное подъемное оборудование предназначено для подъема грузов, которые имеют непористую структуру и не пропускают воздух. К ним относятся, в том числе и сэндвич-панели. Принцип работы этого оборудования основан на применении силы, которая образуется при разрежении.

Это самое сложное подъемное оборудование, поскольку в его конструкции использован специальный привод.

Захват состоит из таких частей:

  • поршень;
  • цилиндр;
  • присоска;
  • камера;
  • цепная тяга;
  • управляющий клапан.

Устройство подвешивают к крюку подъемного крана. Когда присоску прикладывают к рабочей поверхности панели, поршень опускается, а воздух из цилиндра вытесняется через отверстие в клапане.

Захваты вакуумного типа позволяют значительно повысить продуктивность работы

Когда присасывающая насадка контактирует с поверхностью груза, шток тяги опускается. Тогда путевой выключатель закрывает клапанное отверстие, а в цилиндре повышается давление, которое усиливается при надавливании на панель.

Крепят панель к рабочей части вакуумного оборудования следующим образом:

  • накладывают присоску на поверхность;
  • включают насос в режим откачки воздуха;
  • присоска плотно пристает к сэндвич-панели.

Сам присос состоит из крышки и кольца-уплотнителя из каучука, других эластичных материалов — силикона или нитрила. Обычно присосы выпуклые, реже — в виде прямоугольной чаши.

К пользе вакуумных захватов причисляют возможность их использования на всех материалах, которые имеют правильную геометрию поверхности. Другой плюс в том, что вероятность повреждений минимальна. Аппарат может работать при широком диапазоне температур, и даже при отрицательных, если соблюдаются определенные требования. Существует возможность использования с любым видом подъемного механизма. Способ подъема бывает вертикальным, горизонтальным.

Существует оборудование с большим количеством присосок, благодаря чему увеличивается безопасность работ

Из недостатков отмечают:

  • ограниченность силы притяжения на единицу площади;
  • конструкция отличается высокой эластичностью, поэтому точность базирования не всегда точная;
  • для создания вакуума требуется некоторое время.

Едва ли не главным преимуществом вакуумного оборудования является то, что появляется возможность ведения монтажа в наклонной плоскости. Такая потребность возникает, например, при монтаже кровельных ограждений. Способ профилирования при этом не важен.

Чтобы нагрузка на машину, осуществляющую подъем груза, была равномерной, присоски размещают в самом центре панели. Если используется несколько таких элементов, то распределяют их равномерно. Возможность применения более одной присоски позволяет перемещать довольно тяжелые предметы, при этом их толщина значения не имеет. Это еще одно существенное преимущество вакуумных захватов.

Такое оборудование удобно еще и тем, что обеспечивает высокую степень безопасности работ. Даже если происходит аварийное отключение оборудования. Некоторые механизмы оборудуются резервными узлами, позволяющими удерживать поднятые грузы довольно долго.

Вакуумные захваты позволяют разворачивать панели даже на 360°. Также приспособление сокращает время работы и повышает производительность, поскольку прикреплять присоски можно непосредственно из упаковки.

Меры безопасности при работе с вакуумными захватами

Перед началом работы необходимо внимательно изучить инструкцию производителя относительно эксплуатации оборудования. Несоблюдение этих указаний может вызвать серьезные травмы и даже смерть.

Должны учитываться такие параметры:

  • грузоподъемность;
  • собственный вес;
  • степень компенсации неровностей;
  • возможности поворота;
  • диапазон рабочих температур и погодные условия.

Если груз защищен пленочным покрытием, перед началом работ его удаляют. Присоски проверяют на трещины и другие повреждения, при необходимости очищают и обезжиривают. Для этого нельзя использовать химические соединения, которые могут повредить резину материал — растворители, бензин и т. п.

Перед началом такелажных работ оборудование, особенно присоски, внимательно осматривают

С вакуумными захватами применяют дополнительное страховочное устройство, если на приспособлении только один вакуумный контур. Страховка — это ремни с крюками, которые цепляют к захвату. Место предполагаемого контакта всегда очищают и просушивают перед тем, как к нему приложат присоску. До начала и после завершения работы обязательно заряжают аккумулятор.

Что это такое?

Изначально стоит уточнить, что у рассматриваемых сегментов стеновых и кровельных конструкций отсутствуют собственные крепления, которые можно было бы использовать при их переносе и установке

Принимая во внимание все особенности материала и нюансы самой технологии строительства, можно прийти к выводу, что без специализированных механизмов не обойтись. И имеются в виду надежные захваты для сэндвич-панелей

Крепкие канаты и стропы, а также специальные механизмы, разработаны для того, чтобы комфортно и быстро доставлять панели на требуемую высоту в соответствующем положении

Важно учитывать, что все подобные приспособления должны обеспечивать сохранность материала. Помимо этого, значительно сокращается трудоемкость самой строповки панелей

По своей сути, любые захваты – это специально разработанное удерживающее устройство, в качестве основы которого выступают элементы из высококачественных и максимально прочных материалов. Все механические приспособления имеют резиновое основание. За счет этого обеспечивается надежная фиксация перемещаемой и устанавливаемой плиты. Параллельно сводится к минимуму риск повреждения панели. Другими словами, с помощью описываемого оборудования можно быстро и максимально безопасно выполнить все необходимые работы.

Текстильные стропы

Данный вид захвата обеспечивает полный обхват элемента. Использование текстильных строп является самым экономически выгодным приспособлением с экономической точки зрения.

Однако, данный способ не всегда является надежным вследствие нескольких факторов:

  • за счет упаковки панелей в горизонтальном положении не всегда возможно произвести крепление строп;
  • после установки панель зажимает весом стропы, из-за этого становится невозможным их извлекать из-под плиты;
  • ограничение длины строп не позволяет производить монтаж длинных сэндвич панелей.

Чаще всего использование текстильных строп целесообразно осуществлять параллельно с механическими захватами.

Это интересно: Декоративные кустарники морозоустойчивые — рассказываем все нюансы

Инструменты для монтажа сэндвич панелей

Несмотря на простоту конструкции, прочность и долговечность, трехслойная металлическая сэндвич панель требует особого к себе отношения. Категорически запрещено разрезать ее углошлифовальной машинкой, в простонародье «болгаркой», так как это может повлечь необратимые последствия в виде нарушения целостности декоративно защитного полимерного слоя и последующее снижение эксплуатационных характеристик. В процессе резки абразивным инструментом края среза разогреваются до запредельных температур, что провоцирует выжигание защитного слоя, а искры, попадающие на окрашенную поверхность, могут повредить защитное покрытие.

Рекомендуемые инструменты для монтажа:

  • Сабельная пила;
  • Электролобзик;
  • Электродрель с соответствующей насадкой или шуруповерт;
  • Плунжерный пистолет;

Вакуумные

Приспособления оборудованы специальными присосками, которые надежно фиксируют панель. Вакуумные устройства могут быть с горизонтальной, вертикальной или наклонной установкой. Приспособления вакуумного типа предусматривают поднятие элементов прямо из упаковки. При этом обеспечивается надежная сохранность поверхности элемента.

Принцип работы вакуумных устройств заключается в креплении присосок к панели и приведения в действие насоса с помощью рычага. Далее осуществляется подъем элемента на нужную высоту.

ВАЖНО! Эффективность вакуумного оборудования заключается в способности поворачивать элемент под любым углом (до 360 градусов). Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы

Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы.

Надежность вакуумного захвата также заключается в наличии резервного механизма, который, при поломке насоса способен удерживать панель длительное время.

Существенным недостатком вакуумных систем для захвата является стоимость оборудования: такие устройства по карману только крупным строительным организациям. Кроме того, устройство требует дополнительное оборудование и требует специальной фиксации при транспортировке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
