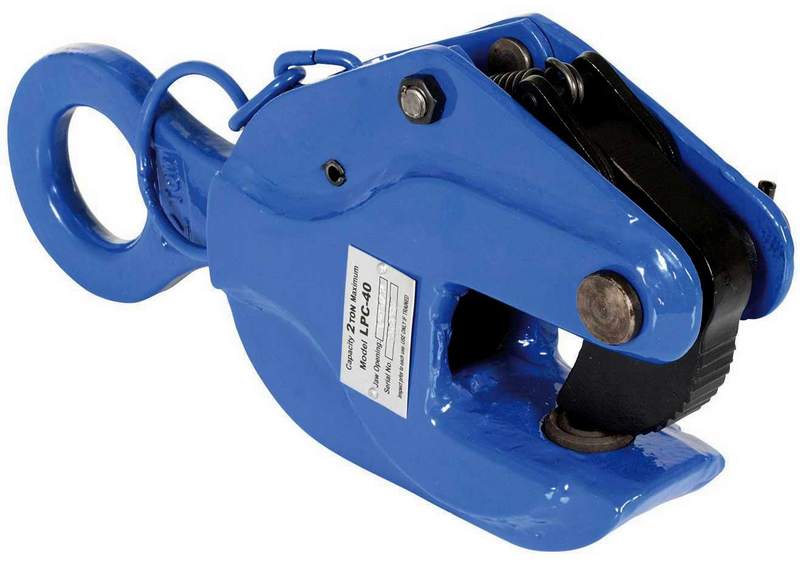

Захваты для листового металла. Вертикальные и горизонтальные

Классификация

Захваты для листового металла механического типа различают по следующим параметрам:

  1. По способу транспортировки металла – в горизонтальном или в вертикальном положении.
  2. По конструкции захватного органа – строповые и винтовые (струбцинные).
  3. По количеству захватов – с одним, двумя или четырьмя эксцентриками.
  4. По характеру рабочего перемещения захватного органа – качательного, либо поступательного.

Все виды горизонтальных механических захватов должны быть парными, а расстояние между ними определяется длиной перемещаемых листов, состоянием их поверхности, и количество одновременно транспортируемых единиц груза.

Кроме того, ряд конструкций механических захватов, особенно для транспортировки длинномерного листового проката, нуждаются во вспомогательной детали – траверсе, которая уравновешивает усилия, возникающие при перемещении листа, и снижает опасность появления опрокидывающего момента.

Учитывая динамический характер нагрузок во время работы данных приспособлений, рабочие органы захвата должны выполняться из среднеуглеродистых сталей типа сталь 20 или даже сталь 15Г. К готовым захватам предъявляются требования повышенной поверхностной твёрдости при вязкой сердцевине, поэтому такие детали после штамповки обязательно подвергаются цементации.

Многие конструкции механических захватов для листового металла – универсальные. Они могут транспортировать груз и в вертикальном, и в горизонтальном положении. Поэтому приводимое далее разделение основных типов захватов — на вертикальные и горизонтальные — является условным, кроме некоторых исключений, о чём будет указано особо.

Горизонтальные захваты для металла

Эксцентриковые, винтовые и ряд исполнений клещевых захватов пригодны также и для транспортировки листов в горизонтальном положении. В частности, для захватов «бульдог» видоизменяется только расположение опорной поверхности рычага (с вертикальной на горизонтальную), а конструкция прижимной челюсти остаётся практически без изменений.

Наибольшие конструктивные отличия претерпевают клещевые захваты горизонтального типа. В зависимости от толщины листа они могут изготавливаться с храпцами, и с подхватами. Первые вариант используется при транспортировке только толстолистового металла (толщиной от 25 мм и более). Храпцовый захват представляет собой пару неравноплечих рычагов, которые фиксируют лист только по его толщине. Противоположный конец рычага прикрепляется к стропу, и при его натяжении проворачивается в направлении к прижимаемой поверхности. Отличается простотой формы, однако надёжно функционирует лишь при достаточной ширине стального листа: угол распора строп должен быть не менее 60º. Металл малой жёсткости (например, алюминий) такими грузозахватными приспособлениями перемещать запрещается.

Эксцентриковый клещевой захват имеет нижнюю опорную поверхность на рычаге, размеры которой зависят от веса листа и допустимой стрелы прогиба груза: при увеличении данных параметров длина и ширина опорной поверхности увеличиваются. Двойной эксцентрик обеспечивает более надёжный прижим, кроме того такие исполнения горизонтальных захватов для металла считаются более универсальными.

При выборе параметров механического захвата для транспортировки листового металла учитывают его грузоподъёмность, а также возможность агрегатирования с различными видами строп и траверс. Минимальная величина запаса по усилию фиксации составляет 25…30%, за исключением эксцентриковых и фрикционных захватов (для них коэффициент запаса принимается в пределах 60…65%).

Цена механических захватов для листового металла, в зависимости от производителя составляет:

  • Для рычажных захватов – 2000…5000 руб.;
  • Для эксцентриковых захватов типа бульдог — 4000…8000 руб.;
  • Для струбцинных захватов – 7000…10000 руб.
