Как перемотать якорь болгарки в домашних условиях

Удаление старой обмотки

Чаще всего вам не удастся обойтись без отжига якоря для удаления с него старой обмотки. Разумеется, перед этим вам нужно будет удалить коллектор. Лобная часть самой намотки должна быть удалена только после обжига. Делается это при помощи качественного зубила. Тщательно удаляем все ее остатки. Удалив намотку, прокладываете освободившиеся пазы, пользуясь для этой цели электротехническим картоном.

В целях большей его сохранности можно подложить под картон электротехническую пленку. Особенно это касается тех случаев, когда выполняется перемотка асинхронных электродвигателей: на них приходится большая нагрузка, так что изоляция должна быть максимально хорошей.

Как починить, ремонт

Ротор в отличие от статора, основным элементом которого является обмотка, имеет более сложную конструкцию. Кроме намотанных в пазы сердечника катушек, в его сборку входят подшипниковые узлы, коллектор, вентилятор и собственно сам вал. Это увеличивает количество вариантов неисправностей, а значит отремонтировать ротор несколько сложнее, чем статор.

Ремонт обмоток ротора

В следующем видео описан ремонт ротора по наиболее частой неисправности электрической части — повреждение обмотки. Автор кратко описывает последовательность операций ремонта обмоток ротора: от диагностики до самой перемотки и пропитки.

Важно: автор указывает на контрольную проверку приборами правильности выполнения каждой операции там, где это необходимо

Ремонт коллектора

Дефект, который устраняется в следующем видео, а именно отрыв ламелей коллектора, при целых обмотках ротора встречается не так часто. Однако, автор с блеском выполняет его в домашних условиях. Вместо отсутствующих ламелей изготавливаются новые из медной проволоки методом холодной ковки.

После пайки и приклеивания ламелей, убираются слесарным путем все наплывы, и окончательная доводка поверхности коллектора производится оригинальным методом, предложенным автором. Далеко не всегда в домашних условиях найдется токарный станок, поэтому якорь собирается по месту своего прямого назначения (в болгарку), где вместо щеток устанавливается инструмент для обработки ламелей коллектора.

Он представляет собой подогнанные по размеру деревянные бруски, на которые прикрепляется шлифовальная шкурка. Усилие обработки создается затягиванием на определенную величину поджимающей брусок заглушки. Привод ротора осуществляется через шпиндель другой болгаркой. Таким образом, меняя несколько раз шлифовальную шкурку, добиваются идеально ровной и полированной поверхности коллектора после замены ламелей.

Замена крыльчатки вентилятора

В следующем видео на роторе разбита ступица металлической крыльчатки после попадания в нее постороннего предмета. Автор нашел выход из положения, собрав новую крыльчатку из поломанной и другой, взятой со сгоревшего ротора перфоратора. На самодельном приспособлении из дрели и тисков с крыльчатки из перфоратора (пластмассовая), насаженной на ротор, острым ножом были отрезаны лишние элементы, то есть осталась только ступица. Далее на ступицу была приклепана поврежденная крыльчатка. При вращении, с помощью привода, дрелью, опорой на подшипнике в тисках и напильника, на собранной новой крыльчатке было выставлено требуемое радиальное и торцевое биение.

Искрит ротор, причина, как исправить

Основные причины, вызывающие повышенное искрение во время работы болгарки.

  • Износились щетки. Следует их заменить, иногда для достижения результата вместе со щеткодержателем и поджимающей пружиной.
  • Обрывы, замыкания в обмотке ротора. Устранить сильное искрение поможет замена якоря или перемотка новой обмотки. В видео замена якоря и щеток создает нормальные условия для функционирования щеточно-коллекторного узла.
  • Неисправности в обмотке статора могут служить причиной искрения. Здесь по аналогии с якорем следует заменить обмотку статора или сам статор.
  • Скопление графитовой пыли на ламелях или между ними. Регулярная чистка ламелей наждачной бумагой и уборка графита между ними сделают невозможным образование дополнительных условий для появления искры.
  • Щетки могут быть установлены неправильно по отношению к поверхности коллектора и как следствие создаются условия для образования большого количества графитовой пыли. Устранить можно правкой сместившихся щеток.
  • При перегреве на коллекторе образуется нагар, что создает условия для плохого контакта щеток с ламелями и увеличения искрообразования. Необходимо чистить поверхность коллектора наждачной бумагой с мелким зерном, после чего полировка на войлочном круге сделает работу щеточно-коллекторного узла эффективной.
  • Механические нарушения, вызванные отклонением от технических требований к конструкции болгарки. Большинство из них устраняется как, например, в видео проточкой на токарном станке.

Устройство для проверки якорей и статоров электронных машин

Очередное устройство, что бы конечно поверить статор болгарки – устройство для поверки якорей и статоров электронных машин ПУНС 5. Устройство имеет световую и звуковую сигнализации, позволяет найти межвитковое замыкание обмоток, обрыв, измерить сопротивление изоляции катушек.

Устройство работает в 2-ух режимах – «якорь» и «статор». Смена режима происходит при помощи переключателя. Устройство обустроено комфортным приспособлением для установки и фиксации проверяемого мотора. Оно состоит из 2-ух лапок, прикрепленных к валу. Лапки свободно двигаются вдоль вала, что позволяет поменять расстояние у них и инспектировать движки различного размера. Проверку производят при помощи 2-ух щупов. На предмет наличия обрыва либо замыкания на обмотке статора указывают особые светодиоды красноватого цвета и сигнал звука. Подробнее процедура проверки описана в аннотации к устройству.

Как проверить с помощью мультиметра

  • Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

    Диагностика обмотки якоря мультиметром

  • Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

  • Возьмите два провода и соедините их с лампой.
  • На минусовом проводе сделайте разрыв.
  • Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
  • Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
  2. Выкручиваются 4 винта, крепящие корпус редуктора.
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Первые два с половиной «блина» — комом. Мотать начал по другой (симметричной, приведенной выше схемы), посчитав — что там картинка размотки последней катушки, а первая должна мотаться в обратную сторону. Мотал проводом от петли размагчивания телевизора. Но, с петлёй легко распустить не получилось, надо было карусель делать и начал распутывать на две катушки). Ну, а раз две примерно одинаковые получились, то решил мотать двуххордовую с двух концов двумя отдельными проводами. В общем, не понятно, чем мозги были заняты (терпение и усидчивость — никогда не были моими достоинствами), но намотал чёрти что — и по количеству витков в полуобмотках и по пазам и даже одну ламель пропустил . Даже не стал подпаивать провода к ламелям, а сразу размотал. Второй раз решил , что для первой перемотки якоря всё таки надо начать самой простой последовательной намотки. Но и тут не обошлось без казусов почти таких же. Во втором случае решил всё таки все пропаять без пропитки и подключить. Проверял пониженным питанием через транс (36 В). Ничего не закрутилось.

дел как трансформатор , только якорь залипал к статору. Смена полярности подключения щеток — тоже ничего не дала. если не учитывать, что при включении в разных положениях ротора он всё таки поворачивается на некоторый угол, но при разных положениях — крутится в разные стороны. Перемотал тем же проводом (места оголённые для подпайки к ламелям заизолировал малярным скотчем) . Постарался максимально быть внимательным, но боюсь , что мне это не дано. Хотя, надеюсь. что максимально что в этот раз напортачил — намотал везде не по 15 витков полуобмотки. а 14-16. Но и в этот раз ничего не завертелось и даже изменение полярности щеток и положения якоря вообще никак не влияли. Напоследок, решил поиграть положением щеток относительно ламелей коллектора, дабы узнать — вообще глухо или может не то «опережение зажигания» и не в ту сторону сдвиг и направление намотки. Как ни странно — все закрутилось в положениищёток по 80 градусом он номинального положения. Правда , ещё и крутилось в обратную от нужной стороны. Вот теперь и дилемма — придумать как закрепить щётки в работающем положении или перемотать новым (вернее другим) проводом по другой схеме.(той что изначально собирался , а не отзеркаленной (приверенной в этом сообщении).

Удаление старой обмотки

Чаще всего вам не удастся обойтись без отжига якоря для удаления с него старой обмотки. Разумеется, перед этим вам нужно будет удалить коллектор. Лобная часть самой намотки должна быть удалена только после обжига. Делается это при помощи качественного зубила. Тщательно удаляем все ее остатки. Удалив намотку, прокладываете освободившиеся пазы, пользуясь для этой цели электротехническим картоном.

В целях большей его сохранности можно подложить под картон электротехническую пленку. Особенно это касается тех случаев, когда выполняется перемотка асинхронных электродвигателей: на них приходится большая нагрузка, так что изоляция должна быть максимально хорошей.

Особенности асинхронного двигателя шлифовального станка

Почти все электрические приборы, используемые в доме, используют асинхронный двигатель. Важным преимуществом этого типа двигателя является то, что при его загрузке скорость изменяется. Это означает, что, например, если вы долго резаете камень и не останавливаетесь на бытовой шлифмашинке, не будет заметных внешних признаков перегрузки двигателя. Скорость вращения диска будет постоянной, звук будет однообразным. Изменится только температура, но этого нельзя заметить, если руки в перчатках.

При неосторожном отношении преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры вызывает расплавление изоляции на обмотках ротора. Сначала двигатель будет работать с перебоями, а затем — при коротком замыкании на повороте — двигатель полностью остановится

Нужно несколько раз перегреть болгарский двигатель и, скорее всего, якорь растает. Кроме того, контакты, соединяющие провода первичной обмотки с коллектором, припаяны от высокой температуры, что приводит к перебоям в подаче электрического тока

Сначала двигатель будет работать с перебоями, а затем — при коротком замыкании на повороте — двигатель полностью остановится. Нужно несколько раз перегреть болгарский двигатель и, скорее всего, якорь растает. Кроме того, контакты, соединяющие провода первичной обмотки с коллектором, припаяны от высокой температуры, что приводит к перебоям в подаче электрического тока.

Как поменять

Замена ротора на новый часто применяется при ремонте болгарок. Так в случае сгоревшей обмотки далеко не каждый способен выполнить ее качественную перемотку. Однако для достижения успешного результата при таком способе ремонта следует знать компоновочную конструкцию и схему электрической части ремонтируемой модели.

В следующем видео автор демонстрирует замену якоря на болгарке модели Макита. Конструкция этой болгарки позволяет без особых проблем выполнить сборку и разборку. В данном случае пришлось применить ударный инструмент (молоток) лишь при выпрессовке ротора легкими ударами из нижней обоймы подшипника, находящегося в крышке корпуса редуктора.

Замена якоря в небольшой болгарке модели Интерскол имеет свои особенности, которые показаны в следующем видео. Здесь в сборочный узел ротора входит металлическая пластина, при помощи которой двумя винтами производится крепление ротора к корпусу редуктора. Открутив/закрутив эти два винта, можно разобрать/собрать полностью весь узел ротора вместе со всеми его комплектующими.

При замене ротора на большой болгарке модели Интерскол 230 в следующем видео, автор делится опытом съема ротора из корпуса редуктора. Конструкция корпуса редуктора (наличие ребер) не дает возможности полноценно воспользоваться ключом для откручивания прижимной ведущей шестерни гайки. Поэтому он используется лишь в качестве стопора для фиксации граней гайки. Завернутый в полотно сердечник ротора (в целях сохранения его от повреждений) вставляется в тиски. В таком положении редуктор вращается в направлении раскручивания гайки, происходит освобождение крепления ротора.

В руки опытного мастера попала болгарка модели Бош (следующее видео) после дилетантского ремонта прежнего хозяина. Анализ повреждений ротора приводит к выводу о его замене. Новый ротор после проточки коллектора вполне способен заменить вышедший из строя. После замены болгарка модели Бош работает в нормальном режиме.

Компоновка, намотка Интерскол 230, Makita 9558HN или 9558BN и другие модели

Порядок намотки ротора зависит от количества пазов в сердечнике ротор и коллекторные ребра. Количество параметров, определяющих расположение обмоточного провода на роторе, включает в себя направление и шаг намотки. Вращение вала шпинделя (вправо или влево) точно связано с выбором, к какой стороне подходит провод. При ремонте ротора необходимо записать приведенные выше данные об обожженной обмотке.

Количество витков и диаметр проволоки фиксированы после снятия фронтальной части обмотка вышла из строя, что позволит точно получить полный пул проволоки в паз.

Большинство эксплуатируемых шлифовальных машин, независимо от модели (Интерскол, Makita и др.), Конструктивно выполнены с планками в количестве 24 штук и стержнем с 12 пазами. Шаг намотки выбран равным 6.

12 канавок и 24 рейки

  1. Как Прозвонить Якорь Болгарки Несмотря на качество и гарантию, указанные производителем, любой инструмент подвержен износу, особенно при интенсивном использовании. Вряд ли вы сможете починить кофемолку в домашних условиях, но…
  2. Маленькая Болгарка Makita С Регулировкой Оборотов Болгарский болгарский 125 мм Титан BSUM7125 Маленький болгарский 125 мм титан PSUM9125 Болгарский 125 мм Титан PSUM12125E с регулировкой скорости Угловая шлифовальная машина болгарская 180…
  3. Как Подобрать Отрезной Диск Для Болгарки Недостаточно выбрать шлифовальный станок для качественной резки металла, но все равно нужно правильно выбрать диск. Используя различные насадки для угловых шлифовальных машин, вы можете резать,…
  4. Как Проверить Якорь Болгарки На Неисправности Якорь с двигателем относится к вращающейся части, на которой собирается грязь, образуется сажа. В случае неисправности вы можете проводить диагностику дома визуально и с помощью…

Ротор для ИНТЕРСКОЛ УШМ-2300М, HAMMER. Фото 220В

Обмотка ротора со следующими конструктивными параметрами работает следующим образом.

  • Установить направление намотки (обычно по часовой стрелке, если смотреть со стороны коллектора).
  • В чистых канавках установлена ​​изоляция от электрощита и другие подобные материалы. Обмоточная проволока припаивается к ламелям №1 по старой кладочной схеме.

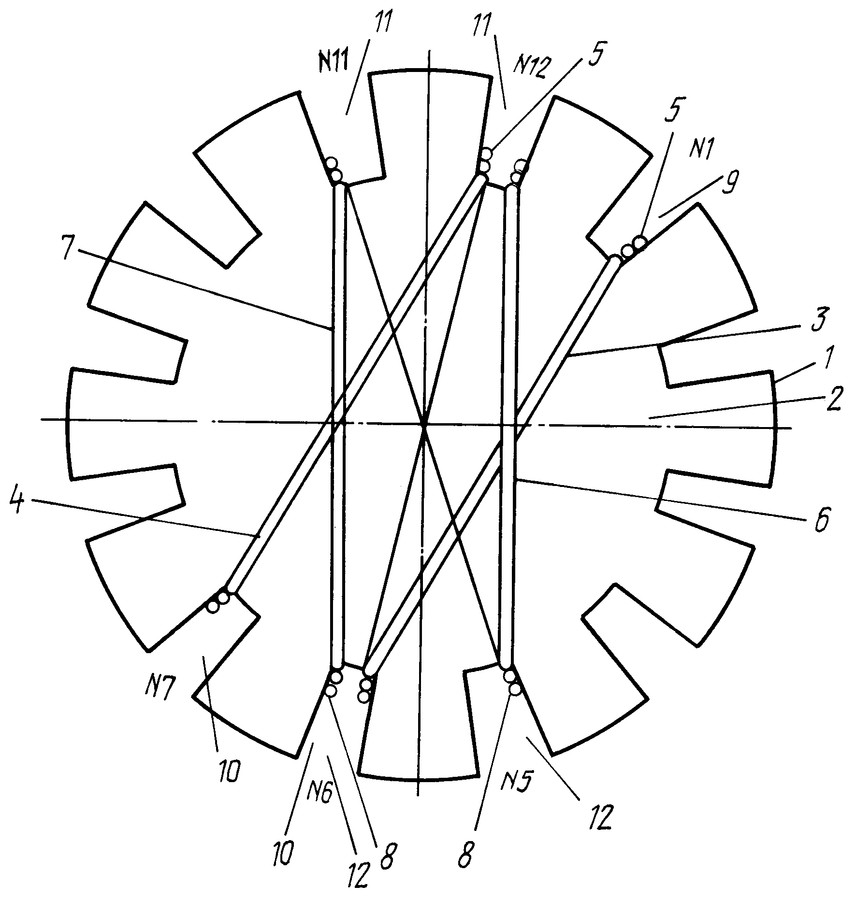

  • Провод вписывается в паз №1 напротив ламели, обозначенной первым номером, и в соответствии с шагом намотки идет в паз № 6 возвращается. Количество таких стопок соответствует значению скорости намотки.
  • Схема с 12 желобками и 24 стержнями выстроились после пайки середины обмотки до ламели №2 и продолжайте наматывать проволочную намотку в ту же канавку. Требуемое количество витков сохраняется и производится пайка к пластине №3. Вот так получается первая полная катушка.
  • Дальше обмотка выполнена в пазах №2 и №7 с пайкой середины обмотки до ламели №4 и конца обмотки до ламели №5.
  • При намотке катушек, последняя из которых заканчивается на планках №1, в соответствии с вышеуказанным способом все 12 канавок и 24 планки будут задействованы в схеме кладки.

Пошаговая диагностика электрики мультиметром или лампочкой

При диагностике и ремонте электрической части болгарки удобнее всего использовать многофункциональный тестер (сокращенное название — мультиметр). Если такого прибора под рукой нет, то для некоторых проверок подойдет отвертка с индикатором или лампочка с двумя проводами. В процессе ремонта мультиметр позволяет измерять как величины напряжения и тока, так и сопротивление обмоток двигателя. Индикатор и лампочка могут показывать только наличие или отсутствие напряжения.

Диагностика обрыва питания

Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.

Проверка статора и его перемотка

Для проверки статора электродвигателя болгарки необходимо отсоединить обе его обмотки от цепи питания, а затем замерить их сопротивление мультиметром в диапазоне 200 Ом. На исправной обмотке прибор покажет сопротивление около одного ома, а на неисправной (с обрывом) — десятки или сотни омов. Если обмотка вышла из строя в результате замыкания, то нагар, как правило, можно увидеть с внутренней стороны корпуса статора. Проверить статор на межвитковое замыкание обычным тестером невозможно – для этого существуют специальные индукционные приборы. Единственные способы ремонта статора — это его замена или перемотка. Второе возможно только при наличии соответствующей квалификации, поэтому чаще всего статор просто меняют.

Диагностика якоря тестером

Проверять якорь болгарки необходимо как на обрыв обмоток, так и на их замыкание на сердечник. В первом случае сопротивление замеряется по кругу между двумя соседними пластинами коллектора, расположенного на валу ротора. Все значения должны быть одинаковы (в пределах одного ома), а значительное отличие указывает на обрыв. Во втором замер производится между магнитопроводом ротора и пластинами коллектора. Для поиска межвиткового замыкания, как и в случае со статором, необходимо воспользоваться специальным прибором. При обнаружении неисправности необходимо принять решение, каким способом производить ремонт: перемоткой якоря или его заменой на новый. Самостоятельно перемотать обмотки якоря без соответствующих навыков и оборудования нереально, а перемотка в сервисе будет стоить практически столько же, сколько и новый якорь. Поэтому оптимальный вариант ремонта — это покупка и самостоятельная замена якоря.

Читать также: Торцевая пила по дереву какая лучше

Проверка блока пуска и управления

Диагностика электронных компонентов болгарки сводится к определению исправности отдельных блоков, а ремонт (если нет навыков в радиотехнике) — к их полной замене. Устройство плавного пуска можно проверить стрелочным амперметром, сравнив скачок тока с ним и без него. Для точной диагностики блока поддержания оборотов под нагрузкой потребуется осциллограф. Хотя для того, чтобы понять, исправен он в принципе или нет, достаточно просто понаблюдать за поведением болгарки на разных режимах.

Проверка угольных щеток

В процессе работы угольные щетки стираются и при достижении минимального размера подлежат замене. Первый признак проблем со щетками — неравномерное со вспышками искровое кольцо вокруг коллектора. У некоторых моделей для замены и проверки щеток на корпусе предусмотрены круглые отверстия с винтовыми крышками. Но у большинства болгарок для того, чтобы их поменять, приходится полностью, как при ремонте, разбирать корпус или заднюю рукоятку.

Диагностика кнопки пуска и регулятора оборотов

Самая распространенная неисправность в электрике болгарки — это выход из строя пусковой кнопки, что чаще всего является следствием попадания в нее пыли. Проверить работоспособность кнопки можно с помощью мультиметра или индикаторной отвертки, произведя замер напряжения на ее выходном контакте. Ремонту она обычно не подлежит и просто заменяется на новую. Определить неисправность регулятора скорости вращения еще проще: при вращении колесика он или меняет число оборотов шпинделя или же нет. Если нет навыков в ремонте таких устройств, то проще за несколько сот рублей купить новый.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

  • Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.
  • Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.
  • Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
  • Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
  • Если коллектор ровный, то проточка будет равномерной.
  • Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
  • Для последнего прохода нужно подать резец на одну четвёртую от деления.
  • Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

  • Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
  • После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.
  • Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
  • Оставьте в вертикальном положении до полной полимеризации.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Читать также: Насадка на двигатель от стиральной машины

Принципиальная электрическая схема болгарки

В угловой шлифовальной машине применяется коллекторный двигатель, который имеет несложную схему подключения. Сетевой провод подключается к кнопке пуска, а затем к двигателю. Положение фаза-ноль при этом не имеет значения. После кнопки провода подключаются к концам обмоток статора (их две), а вторые концы обмоток подсоединены к щеткам, которые контактируя через ламели коллектора замыкают цепь через противоположные обмотки ротора.

В более функциональных моделях в цепь включен блок регулировки оборотов, который выполнен на основе потенциометра и подключен после кнопки. В электрической схеме болгарки Bosh, как и у многих моделей других известных брендов, например, Интерскол, этот блок выполнен на одной компактной плате и закреплен внутри корпуса в направляющих пазах.

READ Как подключить обд 2 к ноутбуку через блютуз

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

  1. Обрыв токопроводников.
  2. Межвитковое замыкание.
  3. Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
  4. Распайка коллекторных выводов.
  5. Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

  • визуально;
  • мультиметром;
  • лампочкой;
  • специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

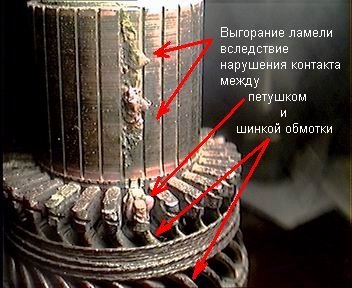

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора
