Как подобрать двигатель для циркулярки

Для чего нужна циркулярная пила

До работ, нужно найти главные задачки распиловочного станка. Если для вас необходимо просто напилить дрова на зиму, либо создавать простые плотницкие работы вроде производства забора – довольно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Очевидно, ни о какой безопасности и функциональности при использовании такового устройства не может быть и речи

В неких схожих «моделях» находится вал для закрепления ножей рубанка либо фуганка. Обычно, из уголка либо швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и с помощью шкива вращающий момент передается на диск. Тщательно обрисовывать технологию производства подобного станка не имеет смысла.

Другое дело, если вы желаете создавать столярные работы. В данном случае нужен координатный стол с направляющими, которые фиксируются под различными углами. Так как на таковой стационарной пиле можно работать с заготовками малого размера – нужно позаботиться о безопасности оператора. Лучше предугадать регулировку скорости вращения и возможность легкой смены дисков с различными поперечниками.

Непременно над диском установите защитный кожух, а крутящиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» располагается в доступном месте и делается большого размера.

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Из чего лучше сделать станину?

Учитывая, что при работе пила будет издавать достаточно ощутимую вибрацию, каркас лучше сделать из металла. Дерево быстро расшатается и конструкция потеряет начальную прочность.

Оптимально подойдет швеллер или уголки размера от 25×25 мм до 50×50мм. Более тонкие могут не выдержать весовой нагрузки, а толстые сделают конструкцию слишком увесистой, к тому же их сложнее соединять.

Рама должна легко выдерживать вес от 50 кг. В интернете Вы легко найдете чертежи самодельной станины. Выбирайте любой понравившейся вариант или сделайте сами.

Столешницу лучше сделать из твердого дерева толщиной 30-50 мм или листового металла. Так как крепится она болтами, на раме нужно предварительно сделать сквозные отверстия соответствующего диаметра. Лучше взять толстые болты с резьбой диаметром от 10 мм.

Для ровного распиливания можно сделать боковой упор параллельно размещению диска. Для этого подойдет деревянный брусок или металлический уголок. Фиксировать можно болтами, потому нужно сделать отверстия для нескольких позиций, чтобы регулировать ширину распиливаемого материала. Можно также зафиксировать обычными струбцинами.

Станина

Определившись с материалом и сконструировав раму, переходим к выбору двигателя.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Holodilnik

Это отличное место для поиска новой бытовой техники. Товары доступные в категориях магазина: холодильники, стиральные машины, электроплиты, микроволновые печи и электрочайники. Покупатели получают заводскую гарантию на всю технику, а промокод на сайте поможет сэкономить до 30% во время заказа.

Удобный пользовательский интерфейс позволяет быстро найти необходимые вещи для кухни и ванной комнаты. Крупные четкие изображения и подробная характеристика поможет принять правильное решение перед покупкой. Подпишитесь на рассылку новостей, чтобы не пропустить акции и экономить семейный бюджет.

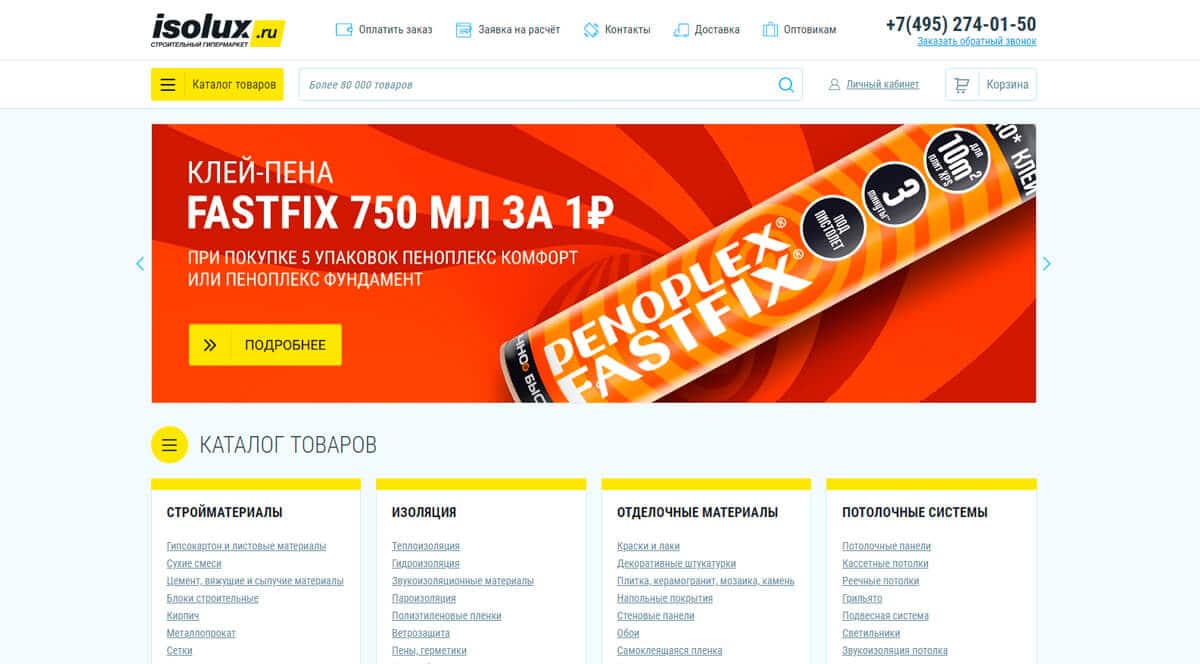

Isolux

Isolux – известный интернет магазин, который много лет занимается продажей качественных инструментов. В наличие есть ручные инструменты, долговечные стройматериалы, теплоизоляция, отопление и надежная кровля. Клиент может отфильтровать товар по бренду, цене, мощности, патрону, длине кабеля и типу аккумулятора.

Популярностью среди покупателей пользуются строительные инструменты до 3000 рублей, оборудование марки DWT, Bosch и товары, произведенные в Германии. Каждая позиция в магазине имеет подробное описание с указанием характеристик (вес, страна производства, тип и размер), отзывы покупателей о товаре и достоверные фотографии.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Трафареты для плазменной резки

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Читать также: Как отполировать металл в домашних условиях

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин

Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще. Во-первых, там всегда большой выбор торцовок

И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок

Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Петрович

Выбор пользователей

Магазин строительных инструментов Петрович был основан в 2003 году. Они известны как торговый дом со строительными материалами, сантехникой, спецодеждой, дверьми и электротехническим оборудованием. Стоимость доставки в пределах страны начинается от 150 рублей до пункта выдачи заказов. Компетентная служба поддержки всего поможет с возникшими вопросами.

В Петрович продают строительные инструменты популярных мировых брендов: Bosch, DeWalt, Black & Decker, Hitachi и Karcher. В наличие на полках магазина есть широкий выбор инструментов для начинающих и профессионалов. Дрели, шлифмашины, краскопульты, дисковые пилы и рубанки – низкие цены с возможностью заказать онлайн с доставкой на дом.

Петрович гарантирует качество товара и предоставляет необходимые сертификаты. Если покупка не подошла, можно вернуть товар в интернет магазин в течение 180 дней. С приходом лета становятся актуальными садовые инструменты: газонокосилки, триммеры, бензопилы, сварочное оборудование и генераторы для работ на даче или огороде.

Схема включения в сеть

С напряжениями и «звездами» разобрались, попробуем включить электродвигатель в сеть. Обычно это делают при помощи мощного реле – пускателя (контактора). Независимо от того, как соединены между собой обмотки, схема будет одна и та же.

READ Как подключить к компу электрогитару

Включение без возможности реверса

Начнем с обычного включения, когда нам не требуется реверс (обратное вращение). Взглянем на схему, она предельно проста:

Как только мы включим автомат QF, напряжение с фазы «В» поступит на электромагнит пускателя КМ-1. Напряжение же с фазы «С» пройдет через нормально замкнутую кнопку «Стоп» и появится на одном из выводов нормально разомкнутой кнопки «Пуск». Электромагнит контактора обесточен, его силовые контакты разомкнуты, двигатель АД не работает.

Нажимаем на кнопку «Пуск». Контактор срабатывает, подключая двигатель к сети, и отдельным контактом управления КМ-1.1 шунтирует (закорачивает) эту кнопку, которую теперь можно отпустить. Если мы хотим остановить двигатель, то нажимаем на кнопку «Стоп». Она снимает питание с электромагнита пускателя, тот в свою очередь снимает напряжение с мотора и одновременно разблокирует кнопку «Пуск». Кнопку «Стоп» можно отпустить.

Включение с реверсом

Для решения некоторых задач, к примеру, конвейер, кран-балка и т.п., требуется, чтобы двигатель вращался в обе стороны. Чтобы обеспечить обратное вращение, достаточно поменять местами фазы «А» и «С». Сделать это несложно, но понадобится еще один пускатель и кнопка на замыкание. Взглянем на схему ниже.

Итак, кнопа «Стоп» замкнута, кнопки «Вперед» и «Назад» разомкнуты. Оба контактора отключены, двигатель молчит. Предположим, мы нажмем на кнопку «Вперед». При этом сработает контактор КМ-1, запустит двигатель и заблокирует эту кнопку. Теперь остановим мотор кнопкой «Стоп» и нажмем «Назад». Включится нижний по схеме контактор КМ-2 и подаст напряжение на мотор, но при этом поменяет местами фазы «А» и «С». Ну и, естественно, эта кнопка будет заблокирована его контактами управления.

А теперь обратим внимание на нормально замкнутые контакты КМ-1.2 и КМ-2.2. Они выполняют очень важную функцию

Если нажать на кнопку «Назад» в то время, когда мотор работает вперед (включен контактор КМ-1), то произойдет короткое замыкание между фазами «А» и «С». То же самое произойдет, если нажать на «Вперед», при включенном контакторе КМ-2.

Чтобы избежать подобной неприятности, и введены эти 2 цепи. Первая (КМ-1.2) размыкает цепь питания контактора КМ-2, когда включен КМ-1 и наоборот. Таким образом, оба контактора не смогут работать одновременно, не выжгут нам линию и не сгорят сами.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

https://www.youtube.com/watch?v=5sBGdbhsLps

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах. Для диска размером 350 мм понадобится 1 кВт энергии для запуска

Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

  • вал пилы и электромотора;
  • шкив двигателя и вала пилы;
  • ремень привода.

Рассмотрим особенности каждого из них:

  1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
  2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
  3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
  4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.
