Как пользоваться плиткорезом ручным

Какой инструмент выбрать?

При выборе приспособления для работы с плиткой необходимо учитывать следующие важные факторы:

  1. Характер реза. Если не требуется производить фигурный рез или вырезать угол в плитке, то можно обойтись простым ручным инструментом.
  2. Толщину материала. С толстым и твердым материалом справится не любое приспособление. В этом случае необходимо воспользоваться хорошим электрическим плиткорезом.
  3. Объем работ. При выполнении большого количества резов более удобно профессиональное оборудование.

Бытовые факторы тоже оказывают влияние на выбор инструмента. Иногда нельзя применять шумный агрегат или желательно работать без образования пыли. Часто в тесном помещении невозможно использовать габаритное оборудование (станок).

Для тонкого кафеля

Резать кафельную плитку небольшой толщины можно любым инструментом. Единичные надрезы легко делаются даже простым стеклорезом или плиткорезом-карандашом. Если материала много, то сподручнее резать плитку ручным плиткорезом с электроприводом. Качество выполненных работ будет выше и времени потребуется гораздо меньше.

Для напольной плитки

Толстую напольную или фактурную (рифленую или волнистую) керамическую плитку разделывают специальным электрическим инструментом, оборудованным системой охлаждения. Малое число резов можно сделать усиленным ручным приспособлением, но качество кромки будет невысоким. Работать с керамогранитом лучше электроплиткорезом, так как этот твердый материал плохо обрабатывается. Правильно подобранный инструмент позволит получить качественное изделие и свести к нулю процент брака.

Как пользоваться ручным плиткорезом с электроприводом?

Это особая категория инструментов для обработки плиточного материала, которые сочетают достоинства мобильных переносных агрегатов и станочного электрооборудования. На первом этапе выполняется разметка с указанием контура резки, после чего аппарат размещается на целевой заготовке. Но дальнейший ход работы будет иметь отличия.

Как пользоваться ручным плиткорезом с электродвигателем после завершения подготовки и разметки:

  • Инструмент подключается к сети, запускается силовая установка, и оператор начинает погружение пильного элемента до рабочей поверхности.
  • Раскрой осуществляется алмазным диском, который находится под прямым управлением исполнителя. Но в отличие от механических ручных плиткорезов электрические модели все же имеют более устойчивую станину, что минимизирует риск получения брака.
  • Пользователь управляет резчиком по изначально установленным направляющим. В некоторых модификациях предусматривается регулировка по углам и глубине пропила, которая не позволяет случайно отойти в сторону или сделать неверный рез. То есть от оператора потребуется корректировка усилия, с которым будет производиться раскрой.

Электрический плиткорез: правила пользования

В случае когда облицовочные работы связаны с большими объёмами или схема укладки подразумевает значительное количество подрезки плитки. Также если керамика является довольно прочной или имеет большую толщину, рационально и правильно будет использование электрических инструментов для резки плитки. Кроме того, электрический плиткорезный станок, позволяет получить аккуратный срез с ровными и гладкими краями и ширина отрезаемой полосы плитки, может быть меньше 5 мм.

Учитывая сложность и потенциальную опасность в работе с электроинструментом, перед тем как пользоваться плиткорезом, нужно внимательно ознакомиться с мерами безопасной работы, о которых расскажет инструкция, прилагаемая к любому инструменту и оборудованию.

После применения электрического плиткореза, края плитки остаются гладкими и немного закругленными

Технология обработки керамики электроплиткорезом, состоит из следующих этапов:

  • как и в работе с ручным инструментом, процесс начинается с разметки фрагмента и нанесении линии будущего реза;
  • размещение элемента на рабочей поверхности станка;
  • включить оборудование и обеспечить подачу воды на режущий диск;
  • с минимальным усилием, направляем плитку к вращающемуся диску, после того как диск начал резать керамику, нажим можно усилить, а после окончания, снова ослабить, в противном случае края фрагмента могут получиться неровными с образованием сколов;
  • по окончании процесса резки, оборудование отключается от электросети и прекращается подача воды на режущий элемент.

Правильно эксплуатируя электрический плиткорезный станок, не допуская его перегрузки, не используя в условиях с высокой влажностью, оборудование прослужит долгий срок, обеспечивая при этом качественную резку любой керамической плитки.

Самодельный инструмент

Поскольку в настоящее время качественный инструмент вообще и плиткорез в частности стоят недешево, некоторые люди, для которых укладка керамической плитки не является профессиональным занятием, предпочитают изготавливать самостоятельно свой самодельный плиткорез ручной. Тем более что процесс этот несложен и не требует больших материальных и физических затрат.

Конструкция инструмента, изготовленного собственноручно, сохраняет принцип работы моделей, выпущенных заводским путем.

Первым шагом рабочего процесса является изготовление основы — рабочей платформы с центральным желобом и направляющих. В качестве станины можно использовать доску из прочных пород древесины и посредством шарнирного элемента закрепить на ней металлические планки, сваренные между собой. С внутренней стороны необходимо сделать углубления, для установки втулок, обеспечивающих скольжение (ограничение) перемещения второй части механизма — рукояти и резака.

Монтаж резака производится так, чтобы в момент фиксации рукояти он вступал в соприкосновение с керамической плитки, достаточное для проведения по ней линии разреза. В момент нажатия происходит фиксация плитки на рабочей платформе с последующим выполнением разреза.

В качестве режущего элемента можно использовать резак от обычного алмазного стеклореза.

https://youtube.com/watch?v=JeKyEacOzU4

Originally posted 2018-03-28 15:14:24.

Как пользоваться ручным плиткорезом?

Рабочий процесс достаточно прост:

  1. Необходимо произвести нужную для разреза разметку поверхности плитки строительным карандашом или маркером.
  2. Плитка плотно укладывается на платформу станины, перемещением каретки при помощи рычага и колесика-резака проводится намечающая разделительная черта. Допускается проведение роликом по поверхности плитки только один раз во избежание неровного скошенного вторичного реза.
  3. Далее рычаг поднимается, и место ролика занимает упор, который после нажима на лапку платформы ломает плитку на две части нужного размера точно по размеченной роликом риске. Основная ошибка начинающих – не стоит давить на рукоять со всей силушкой богатырской, надо прочувствовать мягкий ход режущего ролика и регулировать силу нажатия соответственно.
  4. Перемещение каретки и вращение самого ролика должно осуществляться плавно, без рывков и заеданий.

Поверхность станины необходимо содержать в чистоте и своевременно удалять видимые загрязнения.

Точность и качество разлома напрямую зависит от непрерывности оставленного роликом следа, его ровности и плавности. Качественный инструмент и его роликовый резец должны работать очень аккуратно, не ломать и не скалывать заготовку – если плитка не из дешёвых, то этот пункт весьма немаловажен.

Принцип работы плиткореза

По своей сути, плиткорез мало отличается от роликового стеклореза. Основная его задача — точно и ровно прорезать глазурь на плитке. Как только глазурь прорезается до основания, плитку можно смело ломать по линии отреза. Ручные устройства не предназначены для выполнения такой работы в больших объемах, а для бытовых нужд они вполне пригодны. Некоторые модели плиткорезов, плиткорез с балеринкой, как на фото, применяются для выполнения отверстий в плитке.

Методика реза также похожа на резку стекла стеклорезом. Вначале на плиточную глазурь наносится разметка пр помощи строительного карандаша и угольника. После этого плитка устанавливается на станину так, чтобы линия разметки совпадала с линией, по которой движется режущий ролик. Он перемещается по направляющим от одного конца плитки к другому, а для этого применяется рукоятка, которую в некоторых моделях можно использовать для регулировки силы прижатия ролика к плиточной глазури.

Основы конструкции и технологические возможности

Резак для плитки. Это общее название строительных инструментов для прямой, изогнутой или даже фасонной резки плитки. Классификация разнообразия этих инструментов основана на типе движения привода. Поэтому плиткорезы могут быть:

  1. Приручить;
  2. Механизированный или электрический.

Ручной резак для плитки состоит из базы. Кровати, коляски с роликом и ручкой. По принципу работы он напоминает обычный стеклорез. Плитка глазируется режущим роликом. На данный момент она защемлена в корпусе по принципу плоскогубцы. Получив надрез над глазурью, плитки разрывают вдоль нее. Для получения более равномерного и точного среза используются направляющие, которые устанавливают поле зажима плитки. Иногда ручной резак плитки настольную версию можно использовать для круглых отверстий.

Электрический резак плитки. Устройство, оснащенное электроприводом, который приводит в движение алмазный отрезной диск. Принцип работы этой версии резака для плитки аналогичен циркулярной пиле. Керамическая плитка перемещается по направляющей, чтобы получить ровный и аккуратный разрез. Одним из видов механизированных плитокорезов является лента, оснащенная алмазной лентой. Для охлаждения плитки в зону резки подается вода, которая также вымывает продукты резки.

Для того, чтобы правильно резать керамическую плитку, нужно знать как использовать резак для плитки.

Как резать плитку ручным плиткорезом

Для проведения порезки кафеля используется несколько видов ручных плиткорезов. Выбрав инструмент в виде щипцов, следует аккуратно надрезать алмазным резцом по лицевой стороне плитки, затем используя уголок, разломать ее на два фрагмента.

С помощью настольного ручного плиткореза можно быстро порезать кафель толщиной до 15 мм. Для этого необходимо:

  • фломастером выполнить разметку на заготовке;
  • уложить плитку на основу стеклореза, при этом его колесо должно совпадать с разметкой;
  • управляя ручкой инструмента, пропустить один раз колесо по линии разметки;
  • зафиксировать плитку с помощью крыльев с обеих сторон;

легко ударить по ручке, чтобы получить нужный сегмент. Если после нескольких ударов, он не поддается, лучше повторить порезку на другом экземпляре.

Если на кафеле нужно сделать скругленные отверстия – до 80 мм диаметром, сделать это можно плиткорезом с круговым резаком. Повысить точность резки поможет смачивание заготовки водой.

Рекомендации по работе с плиткорезом

Вставляем плитку в плиткорез, совмещаем разметку на плитке и специальную метку на инструменте. Опускаем ручку и плавным движением ведем от себя. Скорость должна быть одинаковой, нажим — равномерным, тогда глазурь порежется с одинаковой глубиной. Достаточно одного реза роликом. Если движения повторить несколько раз, то можем получить некачественный надлом.

Инструмент оборудован специальными лапками, которые при опускании ломают плитку на части нужного размера. Главное резко нажать на рычаг. У всех, без исключения, плиткорезов платформа с металлическим бугорком и мягкими подкладками.

При нажиме лапками на край плитки, надрез оказывается под максимальным давлением. При правильном совмещении линии реза и подкладки кафель расколется очень ровно.

Со слов этот процесс может быть не совсем понятен, особенно новичкам. Лучше посмотреть наглядно и понять, как резать плитку плиткорезом правильно.

Резка кафеля буквой Г

Плиткорез предназначен только для выполнения прямого реза, поэтому если нужно сделать Г-образный вырез, то придется немного потрудиться. Проще всего было бы разрезать плитку на две части, а затем одну из них еще раз и при укладке сложить их буквой Г.

И в результате получаем дополнительный никому не нужный шов, резко бросающийся в глаза.

Можно пойти другим путем — короткая сторона режется с помощью болгарки, длинная — плиткореза.

Такой способ подходит и для отрезания внешних углов, главное правильно разметить и отнять около 5мм +затирочный шов + незначительный отступ от стенки.

Существует еще одн способ: рез на поверхности глазури выполняется при помощи любого подручного режуще-колющего предмета, а потом с помощью плоскогубцев отламываются излишки. Для обработки неровностей используем наждачную бумагу. Таким способом можно сделать округлые надрезы, которые кладут у стояков.

Режем керамогранит

Всем известно, что керамогранит относится к группе самых твердых материалов, используемых для производства напольной плитки. Способ резки для него тот же, что и для стандартного кафеля.

Не пропустите: Можно ли класть плитку на фанеру? Правила укладки. Можно ли приклеить плитку на основание из фанеры, инструкция по самостоятельной укладке на такой пол

Часто напольная плитка поддается резке гораздо хуже, чем сам керамогранит. Особенно это касается закаленной плитки, на которой практически невозможно рассмотреть надрез на поверхности глазури. Часто даже с помощью алмазного диска ровный надрез сделать не получается. В этой ситуации берем болгарку, выпиливаем бороздку от 2 до 3 мм на обратной стороне, которая и будет местом надлома.

Как пользоваться ручным плиткорезом

Как правильно работать при строительных и отделочных работах с керамической плиткой?

Нужно:

  • Быть аккуратными;
  • Четко продумывать каждый шаг;
  • Использовать специальные приспособления для резки.

Чтобы научиться пользоваться плиткорезом, стоит посмотреть обучающее видео

Резать плитку нужно специальным плиткорезом, особенностью которого является наличие острого резца. Как правило, он устанавливается алмазный, так как это более прочный и износоустойчивый материал. Для того чтобы провести отрез, нужно осуществить укладку полотна на основании устройства, чтобы при отрезе полотно не пошатнулось, и не был проведен отрез не по заранее начерченной линии.

Причем устройство отлично подойдет для домашнего использования. Стоит заметить, что у ручного оборудования есть ряд преимуществ относительно электрического инструмента. У него небольшие размеры и с ним намного проще справиться. К тому же он считается наиболее безопасным.

Как и чем резать плитку керамическую и керамогранит в домашних условиях

Очень часто владельцы квартир и домов решают самостоятельно делать ремонт и укладывать керамическую плитку или керамогранит своими руками. Независимо от того, будете вы укладывать напольную плитку или стеновую, без такой операции как резка плитки, вам не обойтись.

Чтобы как можно меньше резать кафельную плитку, надо хорошо продумать способ ее укладки и тогда вы сможете свести число резаной плитки к минимуму.

Для того чтобы отрезать необходимый размер плитки, вам понадобятся не только специальные инструменты, но и навыки выполнения такой работы.

Инструменты

Если при выполнении угла, приходится резать материал, то ширина элементов должна быть не меньше половины, иначе такое покрытие будет выглядеть некрасиво. Если с указанной работой вы сталкиваетесь впервые, то лучше купите на несколько плиток больше и потренируйтесь их резать.

Понятно, что вы испортите несколько элементов, зато приобретете необходимые навыки, поймете, как правильно проводить резку и дальнейшая работа будет выполняться просто, быстро и качественно.

Если говорить о резке кафельной плитки, то здесь все просто. Для этого можно использовать обычный стеклорез, также указанную работу можно выполнить при помощи ручного плиткореза.

Для фигурного реза, можно воспользоваться ручным лобзиком с алмазной проволокой или сделать это при помощи электролобзика со специальной пилкой. Такое оборудование как электрический плиткорез или болгарка со специальным диском, подойдут как для резки плитки, так и для работы с керамогранитом.

Керамогранит обладает большей твердостью, поэтому работать с ним намного тяжелее.

При использовании для этих целей механического плиткореза, его нож затупится очень быстро.

Для резки керамогранита, лучше всего подойдет электрический плиткорез, с его помощью можно делать как прямые пропилы, так и под углом, делать изгибы.

Если вам надо порезать всего несколько элементов, то приобретать такой инструмент нецелесообразно, поэтому его можно взять в аренду или работу можно выполнять при помощи болгарки с алмазным диском.

Использование стеклореза

Если надо порезать несколько плиток, то с этим можно справиться при помощи простого и дешевого инструмента — стеклореза.

Для такой работы подойдет инструмент с тонким алмазным диском, а не с наконечником.

При работе с керамогранитом, стеклорез не используется, так как этот материал очень твердый.

При необходимости отрезать тонкую полосу шириной менее 1 см, сделать это плиткорезом не получится.

Если вы работали со стеклом, то сможете справиться и с кафелем.

Плитку кладут на ровную поверхность лицевой стороной вверх и наносят линию реза при помощи маркера.

По линии прикладывают металлическую линейку и проводят резку, когда вы пройдете глянцевую часть, для надлома понадобится небольшое усилие.

Если стеклорез новый, то достаточно провести одну линию, дальше необходимо будет несколько раз проводить инструментом по линии реза.

После этого, снизу по линии подставляют проволоку или деревянный брусок, и равномерно нажимают на края плитки, после чего она разламывается четко по линии.

Края обрабатывают наждачной бумагой и работа выполнена.

Ручной плиткорез — как пользоваться

При помощи этого инструменты вы можете выполнить только прямые резы вдоль одной из сторон плитки или по диагонали. Плиткорез имеет основание, на нем закреплены полозья, по ним движется каретка и режущий ролик.

Когда проведена разметка элемента, он укладывается на основание, устанавливается ролик и при нажатии на рукоятку, происходит процесс резки.

Обычно режущий инструмент является съемным и если он затупился, его надо менять, обязательно за этим следите, иначе не сможете качественно выполнять работу. С помощью указанного инструмента можно резать настенный или напольный кафель, но справиться с керамогранитом ему будет не под силу.

Преимущества ручного плиткореза в том, что работы выполняется просто и быстро, он недорогой.

Из минусов надо отметить то, что невозможно делать фигурный рез, часто края получаются неровными и их приходится дорабатывать при помощи наждачной бумаги, нельзя резать полосы шириной менее 5-6 мм.

Роликовый или алмазный стеклорез

Этим приспособлением можно резать только тонкую настенную плитку, для напольной он не годится, для него она слишком толстая. Если требуется быстро разрезать одну или несколько плиток, удобно пользоваться им. Материал режут, прорезая на лицевой стороне полосу, а затем обламывая нужную часть. Отрезать им можно не менее 1/3 ширины плиток.


Роликовый или алмазный стеклорез

Режем плитку стеклорезом

Кафельную плитку кладут лицевой стороной вверх на ровную твердую поверхность или ровный край стола так, чтобы планируемый срез точно совпадал с этим краем.
Маркером размечают линию разреза.
По этой линии проводят стеклорезом на себя, равномерно нажимая, на поверхности должна появиться четкая полоса.
Под место надреза кладут спичку, карандаш, сверло или гвоздик и осторожно нажимают на плитку с двух сторон, или опирают ее по надрезу о край стола и отламывают.

Криволинейная резка

Если требуется срез криволинейной формы, используют роликовый стеклорез и щипцы-кусачки. Чтобы сделать такой срез:

  • фломастером или маркером размечают его на лицевой стороне изделия;
  • по разметке прорезают несколько раз роликовым стеклорезом;
  • понемногу кусачками отщипывают кусочки. Чем ближе к линии среза, тем меньше по размеру кусочки нужно отщипывать;
  • место среза подравнивают наждачной бумагой или напильником. Работа эта трудоемкая и длительная по времени.


Если Вам нужен криволинейный срез, то используйте щипцы и стеклорез

К плюсам этого инструмента относится простота, низкая цена, скорость работы. Но большое количество материала обработать им за один раз трудно.

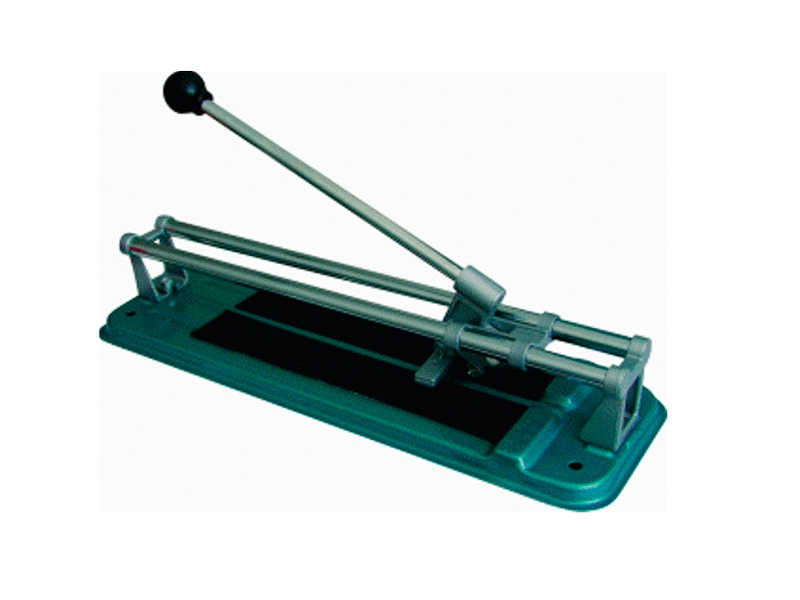

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Как работать с электрическим плиткорезом

Быстро и ровно отрезать деталь нужных размеров от заготовки, а также произвести диагональный или фигурный рез поможет профессиональный электрический инструмент. Такое оборудование легко справляется с керамической и напольной плиткой толщиной свыше 16 мм.

Резать плитку электрическим плиткорезом нужно по следующей технологии:

агрегат устанавливаем на ровное и устойчивое основание (верстак, стол);
на глазурованную сторону наносим маркером или фломастером разметку;
заготовку помещаем на рабочую поверхность устройства, совместив с указателем начало прочерченной линии;
включаем двигатель агрегата;
режем плитку, осторожно подталкивая ее к отрезному диску (когда режущий элемент войдет в контакт с обрабатываемым материалом, усилие увеличиваем);
прибор выключаем.

Если используется модель электроплиткореза с верхним расположением двигателя, то разрезаемая деталь прочно закрепляется на станине (упирается в специальные фиксаторы), а затем на нее опускается пильная головка. Рез начинают от края разметочной линии.

Резка механическим плиткорезом кафельной плитки и керамогранита

Чтобы правильно резать кафельную плитку плиткорезом, рекомендуется ее предварительно подержать некоторое время в воде — это позволяет легче ее разрезать.

С помощью механического стационарного инструмента режут плиточный материал следующим способом:

  • на поверхности кафеля наносят разметочную линию;
  • укладывают плитку на станину так, чтобы разметка совпала с траекторий, по которой движется режущее колесико (каретка);

несильно надавливая на каретку, проводят ей один раз по линии разреза;

рукоятку устанавливают в рабочее положение, затем ее резко опускают, ломая по разрезу кафель.

Нажим на каретку должен быть такой силы, чтобы колесико прорезало плиточную эмаль, а кафель не продавился. Проводить несколько раз не стоит, потому что края фрагментов получатся неровными. Когда грань получается с неровностями и сколами, ее потребуется дополнительно отшлифовывать. Резать керамогранит плиткорезом стационарного типа можно лишь при толщине плиток до 15 мм. Алгоритм процесса полностью аналогичен изложенному выше.

Ручными роликовыми резаками работают так же, как и стационарными приспособлениями. При этом подходит только кафель минимальной толщины: такие инструменты не предназначены для профессионального использования. У некоторых новичков довольно часто возникает вопрос о том, можно ли плиткорезом резать стекло. Это делать можно, но только с обычным материалом. Чтобы резать закаленные разновидности, потребуется специальный электроинструмент.

Плиткорезом-кусачками работают следующим образом:

  • заводят инструмент на край кафеля, располагая его широкой частью на лицевой поверхности керамики, а центральная часть кусачек размещается вдоль линии изгиба непосредственно над бороздкой;
  • затем аккуратно отламывают кусочки материала.
