Кромочный фрезер по дереву. Для чего нужен и как работать?

Что можно делать фрезером по дереву в зависимости от его мощности

С помощью обычного ручного фрезера можно скруглять углы и торцы мебельных щитов из дерева и МДФ, сверлить отверстия, оформлять радиуса и выравнивать углы, фрезеровать и пазовать поверхности. Однако функциональность и удобство пользования определенной моделью напрямую зависит от мощности. Исходя из того, что вы планируете делать фрезером, подбирается тот или иной вариант инструмента.

• Ручные фрезеры малой мощности (500-1200 Вт). Данный вид ручных фрезеров предназначен для работы с фрезами с рабочим диаметром порядка 32мм и хвостовиками 6-8мм. Подойдет для тех, кто занимается изготовлением мелких бытовых предметов из дерева (посуды, навесных полочек, рамок, шкатулок и т.д.). Или планирует использовать время от времени для решения определенных задач.
• Фрезеры средней мощности (1200-1900 Вт). Мощность фрезера, в конечном счете, определяет его вес и размер, более габаритным и тяжелым инструментом сложнее обрабатывать какие-то мелкие детали. Оптимальная длина хвостовика фрез для прибора средней мощности – 8-12мм.
• Фрезер большой мощности (1900-2400 Вт). Предназначен для изготовления мебельных фасадов, распила, обработки длинных кромок и других работ с габаритными деталями. Чаще всего закрепляется с помощью различных приспособлений на верстаках и рабочих столах, вручную, держа инструмент на весу, сложно добиться нужной точности и аккуратности в обработке поверхностей и торцов.

При больших объемах работ не всегда рационально тратить время на несколько подходов для обработки каждой заготовки. Поэтому лучше в этом случае приобрести фрезер большой мощности.

Полезные приспособления

Большинство из них предназначены для выполнения специализированных видов обработки дерева, но есть и более простые, полезные для домашнего мастера.

Одним из подобных приспособлений является стол. Фрезер крепится снизу, режущий орган проходит сквозь отверстие и выглядывает наружу. Работа с таким столом напоминает приемы обработки деталей на стационарном станке. Можно установить упор, прижим, использовать шаблон. Преимуществом этого способа является безопасность, возможность надежного контроля заготовки.

Для копирования в масштабе используют пантограф, или копировальный кондуктор. Он может иметь довольно сложную конструкцию в виде координатного станка, или состоять из нескольких планок. На одном конце прикрепляется щуп, которым ведут по шаблону. На другом конце крепится фрезер, повторяющий все движения щупа и копирующий эталонную деталь на собственной заготовке.

Существуют и более простые виды приспособлений, например — направляющая шина. Она представляет собой прямую ровную планку с пазом, в который вставляется гребень параллельного упора. Сама шина крепится с помощью струбцин или на двусторонний скотч. Полезна при работе с деталями большой площади, множеством пазов или прочих элементов.

Приспособления для работы ручным фрезером по дереву изготавливаются самостоятельно или приобретаются в готовом виде. Заводские шаблоны как правило, сделаны из металла, долговечны и точны. Однако, цены на подобные изделия довольно высоки, что вынуждает домашних мастеров изготавливать нужные приспособления своими руками.

В видеоуроке мастер учит и показывает, что интересного можно сделать ручным фрезером:

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании

Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

• Кромочные фрезы. С их помощью окультуривают торцевые поверхности деревянных заготовок. Кроме фигурной кромки с их помощью можно сформировать шипы или выемки, чтобы соединить детали. Такие фрезы могут иметь на конце подшипник, который упирается в деталь, задавая расстояние обработки.
• Пазовые фрезы. Это фрезы для формирования пазов различной формы. Они, в свою очередь, бывают:
• Спиральные (а) – применяются для формирования технических пазов, типа шип/паз.
• Галтельные (б, д) – применяются для отделки поверхностей, в виде бороздок различной формы и глубины. Могут быть скругленными, V-образными или фигурными.
• Ласточкин хвост (в,г) – используются для создания паза специальной формы, предназначенного для скрытого или открытого соединения деталей из дерева.
• Фасонные (д) – предназначаются для декорирования деревянных поверхностей. Как правило, они помогают создавать бороздки произвольной формы.

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Выборка пазов и четвертей

Чтобы выбрать паз на пласти заготовки или ее кромке (торце), можно использовать параллельный упор, как и при врезке дверных замков. Но можно изготовить и специальное приспособление, облегчающее процесс, если требуется выбрать пазы в большом количестве одинаковых деталей из дерева. Как выглядит приспособление для выборки пазов, показано на следующем рисунке.

Настраивается данное приспособление просто:

• агрегат устанавливается на площадку приспособления;
• вся конструкция накладывается на заготовку;
• с помощью параллельных направляющих прямая пазовая фреза центрируется относительно разметки на заготовке;
• после настройки глубины погружения оснастки (обычно требуется несколько проходов) происходит изготовление пазов.

Чтобы выбрать четверть в деревянной заготовке, используют пазовую фрезу с подшипником.

В качестве направляющей для оснастки служит кромка (торец) заготовки. Инструмент зажимается в цанге агрегата, после чего устанавливается высота погружения и проводится выборка четверти обычным способом.

Выбор четверти – это не единственная функция данной оснастки. С ее помощью можно выбрать паз вдоль кромки заготовки и сделать шпунтованную доску. Глубина паза регулируется сменой упорных подшипников различного диаметра.

Основные виды насадок

Для работы на фрезере используют торцевые фрезы, у которых диаметр хвостовика 0.6, 0.8 и 1.2 см. Они продаются поштучно или в виде набора, где в составе есть все самые популярные виды фрез. Можно встретить наборы, где длина хвостовика составляет 0.7 см, но под них весьма трудно подобрать и найти цангу. В зависимости от назначения и формы реза фрезы могут быть пазовыми и кромочными.

Ко вторым можно отнести:

• Галтельные.
• Профильные.
• Дисковые.
• Конусные.
• Калевочные (четвертьвалик, калевка).

Общий признак кромочных фрез – это наличие подшипника, который будет играть роль упора.

К пазовым фрезам можно отнести:

• Галтельную.
• Прямоугольную (прямую).
• V-образную.
• «Ласточник хвост».

К пазовых фрез нет упорных подшипнико,в и они дают возможность делать рез и на кромках, и на пласты. Ест много прямых фрез с подшипников в верхней части, сразу же над режущей кромкой. Обычно диаметр соответствует размеру режущей части, что дает возможность сделать криволинейные фигуры по шаблонам.

Такие резы имеют название «обгоночные». В составе стандартных наборов их нет, и при необходимости придется покупать отдельно. Практически все фрезы выпускают в нескольких типичных размерах, и для изготовления углубления требуемого размера следует выбирать фрезу нужного диаметра или даже профиля.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели.

Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

Чертеж шаблона для врезки мебельной петли.

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Всем привет. Сегодня поговорим о правильной и простой установке петель фрезером в дверное полотно и дверную коробку. Петли можно врезать несколькими способами, самый доступный это , но он самый долгий и результат во многом будет зависеть от ровности рук и аккуратности. Врезка фрезером ускоряет процесс в несколько раз и качество каждой установленной петли одинаковое, что очень хорошо для серийной врезки.

Лично я устанавливаю петли на расстоянии 200 мм от края полотна, это, по моему мнению, самый оптимальный вариант.

Приступаем к разметке, откладываем от краев дверного полотна 200 мм, это будет край петли. К метке прикладываем петлю и выравниваем ее. Для того чтобы отметить петлю на полотне, я советую использовать обычный сегментный нож, просто надрезаем им шпон дверного полотна, ведем нож от края петли к центру.

Если вести нож по другому, то может дрогнуть рука и царапка на шпоне будет за пределами петли, что в итоге будет не очень хорошо. Отмечаем таким способом края петель.

Теперь необходимо подготовить фрезер к работе. У меня фрезер Makita RP0900, вполне такой нормальный аппарат, только есть у него существенный недостаток, как по мне, это резкий старт, при нажатии на кнопку он дергается, из-за этого можно фрезернуть не там где нужно. Принцип настройки фрезера на всех производителях одинаковый. Для начала устанавливаем фрезу. Для фрезеровки петель я использую обычную пазовую фрезу 18 мм в диаметре. Вот такую:

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

Выставляем ширину врезки петли, для этого нужно приложить петлю к боковому упору фрезера и повернуть фрезу таким образом, чтобы край лезвия совпадал с краем петли, для настройки отодвигаем или под отодвигаем боковой упор, пока лезвие не совпадет. При настройке фрезера он должен быть обязательно обесточен, иначе вы рискуете стать человеком, у которого девять пальцев.

Проверяем наши настройки глубины на какой-нибудь деревяшке. Лично я проверяю сразу на дверном полотне, просто делаю небольшой заход в середине петли. Прикладываю петлю и смотрю, вровень с дверным полотном или нет. Если не вровень, то корректирую настройку и опять пробую глубину.

После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.

Фрезеруем немного не доходя до царапок.

Стамеской делаем углы прямыми и убираем лишнее до царапок.

В итоге должен получиться прямоугольный паз, в который идеально становится петля.

Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.

Размечаем петли на дверной коробке. На боковой стойке от верха откладываем толщину части дверной коробки, которая будет сверху. В моем примере толщина дверной коробки 25 мм.

Прибавляем 3-4 мм на зазор от дверного полотна до коробки и прикладываем боковую стойку на дверное полотно, совмещая эту метку с краем дверного полотна.

Переносим края петель с дверного полотна на боковую стойку дверной коробки.

Затем выполняем все те же шаги, что и с дверным полотном. Отмечаем ножом, фрезеруем, подчищаем стамеской. Если дверная коробка имеет четверть, то при фрезеровке нужно использовать прокладку, толщина которой равна высоте этой четверти.

После фрезеровки всех петель прикручиваем их на свои места.

Вот так происходит установка петель с помощью ручного фрезера.

Тенденции в дизайне постоянно меняются, поэтому владельцы квартир не так уж редко делают ремонт и ставят новые межкомнатные двери. Некоторые прибегают к помощи профессионалов, а другие считают, что справятся с таким заданием самостоятельно. Но чтобы аккуратно выполнить врезку замка, потребуется использовать специальные инструменты, такие как фреза.

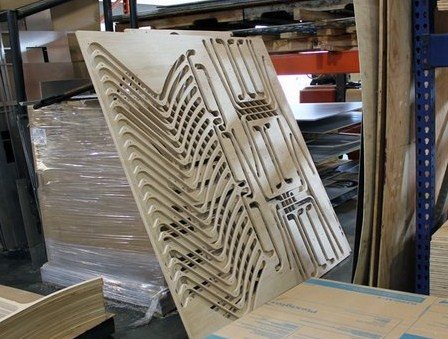

Фрезерная резка фанеры

Фрезерная резка фанеры дает возможность совершать прямой раскрой листового материала, однако самым лучшим образом технологические возможности этого способа раскрываются в процессе фасонного или фигурного раскроя.

Основными преимуществами данного способа работ можно считать:

• высокую скорость работ;
• отсутствие обугленной кромки;
• высокоточный способ обработки;
• ровные края среза

При осуществлении столярных работ всегда имеет место этот технологический процесс, с помощью которого производится раскрой листовых материалов. В промышленной отрасли раскрой дерева осуществляется на специальном оборудовании: фрезерно-гравировальные станки или распиловочные столы. Фрезерная резка фанеры не только увеличивает скорость обработки материалов, но также и обеспечивает получение изделий с качественной кромкой точно выдержанные размеры.

Фрезеровка дерева активно применяется при производстве столярных изделий, мебели и прочих декоративных элементов. Путем этого способа обработки можно получать элементы сложной формы и конфигурации. Довольно часто фрезеровка применяется при изготовлении мебельных элементов, где используя ручной раскрой нельзя выдержать сложные переходы и линии изломов. Таким образом, используя современное гравировальное и фрезерное оборудование можно произвести и собрать на заказ мебель нестандартной формы в минимальные сроки.

Фрезерная резка фанеры активно применяется при изготовлении нестандартных элементов декора и отделки. Это неотъемлемая часть любого мебельного производства, а также изготовления рекламных дисплеев, оборудования, стоек. Следует отметить, что управляет фрезеровальным станком компьютер со специальным программным обеспечением, что позволяет осуществлять высокоточный раскрой листовых материалов, формирую контуры любой сложности.

Одним из преимуществ такого способа обработки является то, что кромки реза не нуждаются в последующей обработке, они получаются ровными и гладкими. Для того чтобы осуществить фрезеровку в специализированную компанию необходимо предоставить материал в случае его наличия, а также макет в векторном формате, либо же эскиз будущего изделия, с точными его размерами, чтобы специалисты компании смогли разработать точный макет, проект и осуществить квалифицированный раскрой листового материала в наиболее короткие сроки.

Зачем нужен фрезерный станок

Что можно сделать фрезером? Часто такой вопрос интересует людей, которые впервые узнали об аппарате для обработки дерева. Фрезерное оборудование дает возможность справиться с широким кругом задач. Станки понадобятся не только владельцам крупных предприятий, но и любителям поработать с деревом в свободное время.

Фрезеры широко используются в:

• мебельном и дверном производстве (распил материала, выполнение торцевания, сверление отверстия, выполнение пазов для кромки, нанесение гравировки);
• изготовлении плинтуса, балясин (нанесение разнообразных узоров на дерево, выполнение сложных орнаментов);
• производстве барельефов, горельефов (снятие верхнего слоя с деревянных заготовок, благодаря погружению фрезы на различную глубину происходит формирование узора, который будет выступать над основной поверхностью);
• сувенирном производстве (статуэтки и сооружения из дерева, гравировка изображений).

Применение

Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки. В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.

Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.

Для чего нужен такой фрезер?

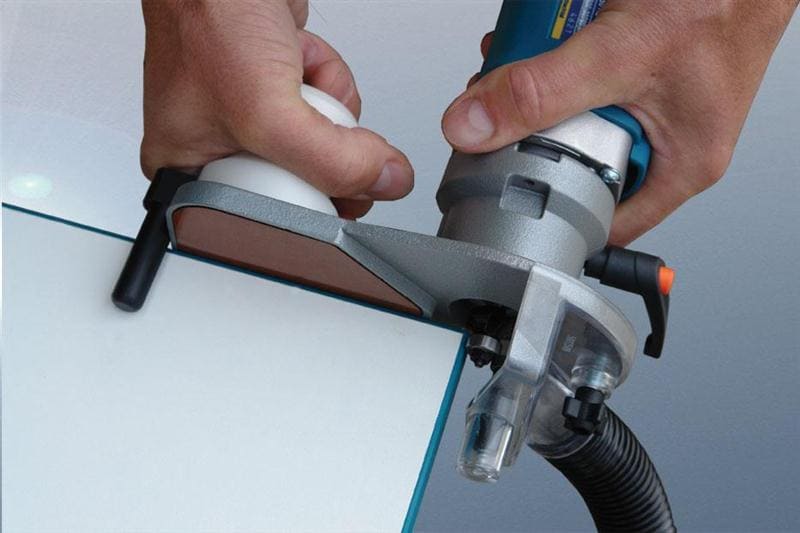

Фрезерование по кромке.

Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

DeWALT DWE 6005

Модель полностью изготовлена из поликарбоната, при этом стоимость сравнима с Бошем (14 000 р.). Предусмотрена фирменная система регулировки DeWALT, где сама фреза размещена на базе, поднимается и опускается она по спиральной канаве. Не продумано в таком типе работы расположение сетевого шнура, которым может попасть в самое неудобное место.

Пользователи нередко выбирают такую модель по ряду преимуществ:

• невысокий показатель шумности – до 77 дБ;
• довольно мощный мотор в 600 Вт;
• производительность – 34 тыс. об./мин.;
• удобный хват.

Однако, высокая стоимость и маленькая глубина резки (до 2,2 см) часто становится причиной покупки более современной модели.

Популярные модели

Производители предлагают на выбор большое число кромочных фрезеров по дереву в различной комплектации. Крупные бренды представлены такими фирмами как Makita, DeWalt, Bosh. Наиболее распространенные кромочные машины Makita серии 37xx представляют собой высококачественные инструменты, позиционируемые для периодического использования. Двигатель мощностью 440 или 550 Вт с частотой вращения 35000 об/мин позволяет выполнять обработку с глубиной реза до 40 мм. Из недостатков следует отметить цельнопластиковую конструкцию деталей корпуса и подошвы, а также единственную цангу диаметром 6 мм. В каталоге DeWalt присутствует аналогичные Триммер модели DWE6005. Его особенностью стало наличие регулятора оборотов шпинделя. Линейка продукции Bosh ограничена профессиональной моделью GKF600. К достоинствам этой модели можно отнести электромотор мощностью 600 Вт, выполненное из металла основание и цанги 6 и 8 мм. Не остались в стороне и отечественные производители. Например, Интерскол предлагает кромочно-петлевой фрезер ФМ30/430. Небольшая мощность двигателя компенсируется удобной рукояткой. Такой инструмент легко найдет свое место в домашней мастерской.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны.  Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

• Следует всегда использовать только острый инструмент. Насколько острая фреза можно судить по качеству обработки поверхности. К тому же, в таких условиях начинает сильно греться мотор.
• Материал, который требуется обработать, должен быть надежно закреплен, иначе нормальной работы не будет.
• Не рекомендуется снимать всю поверхность за один проход, так как это увеличивает нагрузку на фрезу и на инструмент (двигатель). Это влечет за собой снижение скорости обработки, а значит и к снижению качества. Поэтому, если глубина приличная, то лишнее лучше убрать за несколько раз.
• Заменяется фреза только на обесточенном агрегате, причем одного отключения выключателем мало. Необходимо вытащить вилку из розетки.

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности

И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины

Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Основные технические характеристики

Перед тем, как выбрать фрезер, следует учитывать его технические особенности. Правильный выбор сэкономит Ваше время и нервы в процессе работы. Основной Вашей задачей на этом этапе является анализ интенсивности поставленных задач и характер работ. В зависимости от этого выбирать ручной фрезер.

Мощность

От мощности двигателя во многом зависят возможности фрезера. Чем больше этот параметр, тем больше максимально допустимые длина фрезы и диаметр, которые можно установить. Также мощность влияет на продолжительность работы без перегрузки. При этом брать наиболее мощный экземпляр без необходимости будет ошибкой. Вполне логично, что чем больше показатель мощности агрегата, тем тяжелее и габаритнее он будет.

Для нерегулярных работ в домашней мастерской подойдут легкие варианты весом 2-3 кг и мощностью до 750 Вт. Для производственных задач в цеху рекомендуются тяжелый модели мощностью от 1500 до 2300 Вт и весом более 5 кг.

Скорость вращения шпинделя

От этого параметра зависит качество обработанной поверхности. В большинстве современных моделей этот параметр лежит в пределах 20-30 тысяч оборотов за минуту.

Следует учитывать, что увеличение диаметра используемой фрезы влечет за собой снижение параметра скорости вращения.

Полезной будет наличие опции регулировки количества оборотов.

Рабочий ход фрезы

Этот параметр определяет на какой максимальной глубине можно выполнять фрезерование и является одним из наиболее важных при выборе. В бытовых моделях значение рабочего хода лежит в диапазоне 20-50 мм. У профессиональных аппаратов этот параметр достигает 70-80 мм.

Чем больше величина рабочего хода фрезы, тем большей будет глубина погружения в материал, который обрабатывается. Также это влияет на толщину обрабатываемых деталей.

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

После окончания настройки механизм фиксируют.

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Читать также: Цифровой тахометр своими руками

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Правила работы ручным фрезерным инструментом

Научиться пользоваться фрезером по дереву совсем не сложно. Даже без опыта работы сделать первый рез начинающим мастерам будет намного проще, если правильно выполнять все правила. Прежде всего, необходимо обеспечить выполнение правил техники безопасности – работу нельзя начинать без защитных очков или еще лучше лицевой защитной маски.

Второе правило требует, чтобы все фрезерные работы выполнять только острым инструментом. Тупая режущая кромка будет рвать волокна, или шлифовать поверхность, оставляя после себя обугленные места.

Ну и конечно, третье правило – при работе обрабатываемая деталь должна жестко фиксироваться к верстаку. Ну а если работа проводится на фрезерном станке, сам фрезер должен иметь жесткое крепление.

Со временем если регулярно работать фрезером по дереву появится и опыт, и сноровка. Выработаются и особые приемы работы с инструментом. А вот для начинающих общий алгоритм действий может быть таким:

• Перед началом работ проводится осмотр инструмента и подготовка рабочего места;
• Подбирается подходящая фреза и закрепляется в цанге;
• Устанавливается скорость вращения и глубина фрезерования;
• Заготовка закрепляется на верстаке;
• Проверяется правильность настройки фрезера;
• Одеваются очки;
• Фрезер включается в сеть.
• Начинается процесс фрезерования.

Регулировка скорости вращения

Качество работы во многом зависит от того насколько правильно выбрана скорость вращения рабочего вала с цанговым патроном. Дело в том, что при высоких скоростях для фрез большого диаметра, например, диаметром 22-44 мм заметно увеличивается вибрация. А если учесть что при работе с твердыми породами дерева еще увеличивается и сопротивление материала, то удержать в руках машину будет весьма непросто.

Поэтому работа ручным фрезером по дереву предусматривает еще и правильно выбранную скорость вращения цанги. При работе рекомендуется использовать такие настройки инструмента:

• Для фрез с диаметром хвостовика 4-10 мм рекомендуется устанавливать скорость равную 5-7 единиц на регуляторе скоростей;
• Для фрез среднего диаметра – 12-20 мм – показатели 3-4 единицы;
• Для больших фрез 22-44 мм – скорость рекомендуется установить на показателе 1-2 единицы.

Для твердых пород стоит придерживаться этого режима скоростей вращения цангового патрона, а вот для мягких пород коридор можно расширить, увеличив верхнюю границу на 1-2 пункта.

Фиксация фрезы

Установка фрезы осуществляется при выдернутом из сети шнуре электропитания. Хвостовик вставляется в патрон до проточенной отметки или до упора.

Перед зажимом цангового патрона блокируется фиксатором вал (стоит сказать, что у разных машин он разный, в некоторых для этого есть отдельный рычаг, для других специальный ключ), и только после этого делается окончательный зажим цанги так, чтобы фреза прочно зафиксировалась.

Регулировка глубины фрезерования

Регулировка глубины фрезерования у разных моделей ручных фрезеров имеет свои особенности, в одних эту функцию выполняет регулировочный винт, в других это делается при помощи ограничителей на штанге, третьи модели используют револьверную подставку. Все эти приспособления дают возможность обеспечить выбор необходимой глубины фрезерования для работы.

Необходимость такой регулировки вызвана тем, что для фрезерования глубоких пазов, например, для установки дверного замка, для уменьшения нагрузки на двигатель удобнее сделать несколько проходов глубиной по 4-5 мм, чем сразу делать фрезерование на полную глубину механизма.
