Как поменять катушку зажигания на триммере

Катушка зажигания (магнето). Как прозвонить катушку зажигания мультиметром? Ничего сложного в этом деле нет, однако придётся уточнить некоторые нюансы всего этого дела в общем. Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

  • зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
  • загрязенность токопроводящих частей и узлов
  • исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
  • проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть “подручными” способами. Помните: любые “сопли” в этом месте понижают качество электронной дуги свечки
  • проверьте исправность свечки. Качество нашего бензина не позволяет свече “длительно жить”
  • проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.

Как искать неисправности в механической части

Передача вращения от электрического триммера косильной головке выполняется так же, как у моделей с двигателем внутреннего сгорания: внутри прямоугольного участка штанги работает цельный вал, а у изогнутого — тросик.

Их длина, диаметр и конструкция подбираются производителем под конкретные размеры составной штанги.

Особенности места соединения составной штанги

Оно выполнено переходником с винтовым зажимом.

Большая головка винта сделана для удобства регулировки положения косильного органа внизу штанги. Угол поворота подбирается индивидуально.

Мне удобно выставлять его так, чтобы продольная ось защитного кожуха и оси электродвигателя располагались в одной плоскости.

В этом месте иногда может возникнуть неисправность, связанная с передачей крутящего момента от прямого вала на тросик. Она проявляется тем, что на холостом ходу двигателя триммер нормально работает, а уже под небольшой нагрузкой косильная головка перестает вращаться.

Способ ее устранения хорошо показал владелец видеоролика «Ремонт электротриммера» Роман Шапков. Рекомендую посмотреть.

Способ крепления косильной головки и кожуха

На моем триммере снизу штанги закреплен заклепками переходник, в который ввернут крепежный болт защитного кожуха.

Выходной вал вращающегося тросика имеет на конце шестигранник. На него надевается пластмассовая косильная головка.

Изнутри в нее вставляется возвратная пружина автоматического сброса лески при косьбе.

На нее вставлена шпуля. Она прикручивается сверху фиксирующей гайкой.

Устройство косильной головки с леской довольно простое.

Однако все пластиковые детали не обладают высокой прочностью, подвержены износу. Их рабочие поверхности стираются. После трех сезонов работы на моем триммере расширились выходные отверстия лески из косильной головки, уменьшилась толщина фиксирующей гайки.

Применять защитные меры к износу сложно, а ремонт этих деталей проще всего выполнять полной заменой головки. Ее несложно купить: надо только знать точные размеры шестигранника и оценить новую конструкцию по рабочим характеристикам.

Секреты выбора лески

Среди частых неисправностей триммерной катушки встречаются случаи, когда леска закончилась или просто запуталась из-за неправильной намотки на шпулю. Устранить их не сложно.

Но на практике я встретился с еще одним дефектом лески, которую продали в государственной торговой сети от Московской компании ООО «Патриот». Ее вид в заводской упаковке.

Как я понял, она специально запрятана в герметичный пакет: нельзя потрогать при покупке.

Когда вскрыл упаковку для установки лески в шпулю, то сразу бросилась в глаза ее пластичность, а не упругость. Она легко изгибается, ведет себя как мягкая проволока: при контакте с травой сразу ломается. Косить ей невозможно: удалось вернуть продавцу.

С тех пор покупаю только ту леску, которую можно помять в руках и оценить ее эксплуатационные свойства.

От сортов обычной круглой лески стараюсь отказываться. Предпочитаю им ребристую форму с гранями: звездочку, трапецию, квадрат или треугольник. Они лучше срезают траву.

Как устранить повышенную вибрацию

Надежно собранная механика триммера хорошо сбалансирована. Она обеспечивает удобную работу. Однако подшипники со временем могут износиться, потерять смазку.

Сборный вал, передающий вращение от двигателя шпуле, способен касаться внутренних стенок штанги, создавая излишнее трение с нагревом.

Такой дефект можно и необходимо устранять. Эту технологию показывает Ремонтник ТВ своим видеороликом «Вибрация при работе электрокосы».

Полезные товары

  • Ножницы для резки кабеля
  • Искусственные рыболовные приманки
  • Приспособление для удаления косточек

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Видео: Как Заменить Катушку Зажигания На Триммере

По сути, контроль зажигания заключается в установлении правильного зазора между магнитом и маховиком.

Как проверить здоровье магнита

Магнит является основной частью системы зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника.. Часто из-за неисправного магнита на свече зажигания искра исчезает, а топливо не зажигается. Чтобы проверить катушку, вам нужно использовать тестер и выполнить следующие действия.

  1. На тестере, переключаясь в режим измерения сопротивления, нужно выставить 200 Ом. Это проверит первичную обмотку.
  2. Подключите один тестерный электрод к «заземлению» катушки, а другой. к контакту, выходящему из магнето. Обычно сопротивление должно составлять от 0,4 до 2 Ом.
  3. Чтобы проверить вторичную обмотку, вам необходимо установить переключатель устройства на 20 шт. Далее один зонд устройства вставляется в колпачок свечи, а второй подключается к «земле». Обычно сопротивление должно быть в пределах 4-6 штук и выше (в зависимости от модели).

При размыкании цепи устройство будет показывать бесконечность, а при замкнутом. 0 (ноль).

Если у вас нет тестера, тогда вы можете использовать следующий метод с большой осторожностью, чтобы электрод не касался цилиндра, иначе катушка сгорит

  1. Снимите крышку со свечи. Не нужно крутить свечу зажигания, чтобы поддерживать сжатие.
  2. Вставьте основание без основания в крышку. Гвоздь должен быть такого диаметра, чтобы он хорошо держался в кепке.
  3. Прикрепите колпачок к цилиндру с помощью гвоздя с помощью диэлектрика, чтобы зазор между электродом и корпусом цилиндра составлял от 5,5 до 7 мм (но никогда не касайтесь “земли”).
  4. Используйте стартер, чтобы смоделировать двигатель несколько раз. Кнопка зажигания должна быть включена.
  5. Следите за искрой и какого она цвета.

Обычно искра должна быть сильной, белой или иметь голубоватый оттенок. Если искра слаба и имеет оранжевый или желтый цвет, это указывает на неисправный магнит.

Следует также иметь в виду, что иногда холодный магнит может дать хорошую искру. Но после нагрева из-за внутренних неисправностей он перестает производить электричество. Как только катушка остынет, триммер снова включается и работает некоторое время, пока магнит снова не нагреется. Эту катушку необходимо заменить.

Иногда свеча зажигания может вызвать аналогичные проблемы с нагревом, даже если катушка работает, поэтому необходимо проверить обе детали.

Алгоритм зажигания

Зажигание на триммере легко регулируется.

  1. Снимите крышку с двигателя, отвинтив все болты, удерживающие ее. Например, на бензиновом скребке Patriot (Patriot) PT 2540 для снятия крышки необходимо открутить корпус воздушного фильтра и снять его с защелок с помощью отвертки с плоским жалом. После этого пластиковый корпус можно легко снять.

Используйте отвертку, чтобы ослабить 2 болта (не откручивайте полностью), удерживая магнит.
Поверните маховик так, чтобы магниты были сверху.
Далее, чтобы правильно установить лучший зазор между маховиком и катушкой, можно использовать обычный визитная карточка или карманный календарь. Если у вас его нет под рукой, вы можете использовать лист бумаги формата А4, чтобы сложить зажигание, сложив его 2 раза (в итоге вы получите толщину 4 листа). Эта толщина будет достаточной для получения оптимального зазора и регулировки зажигания. Вставьте визитку или бумагу между катушкой и магнитами.
Магнитное поле притянет катушку к маховику. Удерживая магнит пальцами в этом положении, затяните крепежные болты.
Удалить визитку. После этого зажигание на триммере будет отрегулировано.

Рекомендации по использованию бензоинструмента

Перед первым использованием.Перед первым заводом, рекомендуется провести разконсервацию бензоинструмента:

  • выкручиваем свечу
  • набираем в шприц немного масла (примерно 4-5 капель)
  • капаем в цилиндр, стараясь попасть на стенки цилиндра.
  • не закручивая свечу, дергаем 2-3 раза рукоятку стартера, для осуществления смазки самого цилиндра.
  • проверяем зазор свечи, который должен соответствовать примерно 0,7-1 мм
  • закручиваем свечу на место

Такие операции рекомендуем применять также в случае длительного хранения бензоинструмента (2 и более месяца). Капнуть масло под свечу и смазать цилиндр до момента хранения и после. В следствии такой процедуры, двигатель будет немного сложнее завести, тем не менее, это существенно продлит срок службы мотора.

Для запуска холодного двигателя бензоинструмента, необходимо:

  • подкачать бензин 3-5 раз резиновой кнопкой (находится под карбюратором) для того, чтобы бензин попал непосредственно в сам карбюратор
  • проверить клавишу включения триммера на ручке триммера, она должна быть в положение «1» либо «start».
  • подкачать топливо клавишей газа, расположенной на правой ручке (примерно 2-4 раза). Не стоит переусердствовать подкачкой топлива, это может залить свечу.
  • выставить рукоятку («подсос») в положение для подсоса,
  • как только триммер завелся, рукоятку подсоса необходимо задвинуть так как триммер не должен и не будет нормально работать в положении подсоса

Запрещено глушить бензотехнику на высоких оборотах. Это может привести к выходу из строя катушки зажигания.

Масло Поскольку, украинский рынок заполнен фальсифицированным маслом, мы настоятельно рекомендуем Вам использовать сертифицированное масло под маркой Sturm! 2t, качество которого подтверждено сертификатами и оно действительно обладает необходимыми характеристиками для долговечной работы бензотехники.

Смесь масла и бензина. Придерживайтесь пропорций указанных на упаковке с маслом. Не готовьте много смеси для инструмента. Готовая смесь должна храниться не более 2х недель. При длительном хранении смесь начинает окисляться, что негативно влияет на работу двигателя.

Выбор лески. Все мотокосы Sturm! Энергомаш, СОЮЗ, BauMaster комплектуются леской диаметром 2,4 мм, круглой формы. На практике, идеальным диаметром является 2,7 мм, которая также у нас есть в наличии. Для установки лески диаметром 3мм рекомендуем слегка рассверлить ушки на внутренней части катушки сверлом 3-3,3 мм.

Намотка лески Обратите внимание на правильную намотку лески в катушке. Стрелки на корпусе катушки укажут вам правильное направление. Леска не должна перекрещиваться и запутываться при намотке

Рекомендуется использовать примерно 3-4 метра лески на 1 намотку

Леска не должна перекрещиваться и запутываться при намотке. Рекомендуется использовать примерно 3-4 метра лески на 1 намотку.

ТО бензоинструмента Регулярно проводите самостоятельное ТО бензоинструмента. Обслуживание включает внешний осмотр, чистка и замена воздушного фильтра, свечи зажигания, проверка наличия смазки в нижнем редукторе триммера.

Во время работы. Не работайте триммером долгое время на высоких оборотах. Бензоинструмент, так же как и любой бензиновый двигатель, не любит высоких оборотов, так как это критично для двигателя. Идеальная нагрузка должна быть чуть выше средних оборотов двигателя. Не перегревайте двигатель. Оптимальное соотношение работы.20 минут работы/5 минут перерыва.

Проверка катушки зажигания на искру

Необходимо вытащить провод из трамблёра. После этого провод необходимо поднести к металлическому элементу и вращать двигатель стартером. Если искра есть, значит вышел из строя прерыватель-распределитель зажигания. Если же её не видно, надо переходить к проверке катушки.

Если проблема в трамблере, начать проверку надо с его контактов. Проблемы может вызвать окисление, пробои в изоляционном слое либо неисправности ротора. Если вы заметили проблемы с ротором, его необходимо заменить новым элементом.

В ходе диагностики катушки зажигания проверьте состояние обмотки. Обычно отсутствие искры вызвано коротким замыканием внутри этой детали. Если вы обнаружили его признаки, советуем купить новую катушку и установить её на автомобиль. Также катушку зажигания могут повредить перегрузки, вызванные неисправными высоковольтными проводами или свечами зажигания.

Проверка катушки выполняется следующим образом:

  • автомобиль должен стоять в сухом помещении;
  • необходимо удалить грязь с крышки прерывателя-распределителя зажигания и снять её;
  • провернуть коленчатый вал мотора так, чтобы контакты трамблера находились в замкнутом положении;
  • включить зажигание и поднести высоковольтный провод распределителя к металлической части мотора на 3-7 мм.

Это также подскажет вам, нуждается ли катушка зажигания в замене. Наиболее подходящий вариант – тестирование катушки на специальном оборудовании в мастерских. Эта процедура проверяет работу катушки в разных режимах.

Для проверки искры на свечах их необходимо выкрутить

Уделите внимание состоянию контактов, наличию нагара или масла. Все элементы грязи необходимо убрать ещё до выполнения диагностики. Не забывайте и о правильном зазоре между электродами

Не забывайте и о правильном зазоре между электродами

Если обнаружилось несоответствие, боковой электрод осторожно подгибается. Как и катушку, свечи зажигания можно качественно проверить лишь на специальном оборудовании

Как снять катушку и заменить леску

Владельцы триммеров, в основном новички, приходят в замешательство, граничащее с паникой, когда появляется надобность поменять режущий инструмент или леску в катушке. Очень часто при попытке открутить косильную головку пользователи просто приводят ее в негодность, не подозревая, что она откручивается в обратную сторону. Чтобы этого не произошло, если потребуется замена инструмента, рекомендуется ознакомиться с пошаговой инструкцией, приведенной далее.

  1. Прежде чем заправить леску в катушку, заглушите двигатель мотокосы или обесточьте электротриммер, чтобы избежать травм, которые могут возникнуть при случайном запуске вращения режущего инструмента.
  2. Открутите насадку, закрепленную на валу редуктора. Чтобы это сделать, вал необходимо зафиксировать, совместив отверстия на шайбе и на оси, и вставив в них металлический прут или отвертку.
  3. Открутите насадку. Следует знать, что резьба на валу левая. Поэтому крутить катушку триммера следует вправо, то есть по часовой стрелке.
  4. Разберите косильную головку. Чаще всего крышка головки крепится на фиксаторах. Чтобы снять ее, потребуется эти фиксаторы утопить в корпус, отжимая края крышку. В случае, если на вашем триммере установлена полуавтоматическая косильная головка, имеющая кнопку снизу, то разборка насадки должна производиться аккуратно, поскольку можно потерять пружину, которая иногда вылетает при снятии крышки.
  5. Отрежьте необходимое количество лески. Обычно ее длина составляет 5 метров. Применяйте корд такого диаметра, какой указан в инструкции к инструменту. Не рекомендуется превышать максимальный диаметр лески, поскольку это приведет к повышенной нагрузке на двигатель и большему расходу бензина.
  6. Найдите середину отрезка корда, сложив его пополам. У вас получится петля.
  7. Внутри катушки прорезаны специальные пазы (могут быть отверстия). Вставьте петлю из лески в этот паз.
  8. Намотайте леску на катушку, поворачивая ее против часовой стрелки. Заправлять корд нужно максимально ровно, витки должны ложиться без перекрытия и с хорошим натяжением. Когда намотка будет закончена, оставьте свободные концы лески длиной около 20 см и зафиксируйте их в пазах, находящихся на бортиках катушки.
  9. Соберите косильную головку. Перед тем, как окончательно собрать насадку, не забудьте вставить пружину и шайбу (если она имеется). Установите катушку в корпус, а концы корда проденьте сквозь отверстия или проушины.
  10. Оденьте крышку и зафиксируйте ее защелками.
  11. Прикрутите насадку обратно на вал редуктора, также зафиксировав его отверткой. Закручивать катушку триммера потребуется влево (против ч. стрелки).

Распространенные неисправности электрических триммеров

Электрические триммеры отличаются от бензиновых устройств более упрощенной конструкцией. Условно электрическую косу делят на механическую и электрическую часть. Соответственно, выделяют такие же группы неполадок, случающихся с данным оборудованием.

Большинство поломок визуально выявить нельзя. Для этого понадобится воспользоваться различными приборами. Зрительно можно определить следующее:

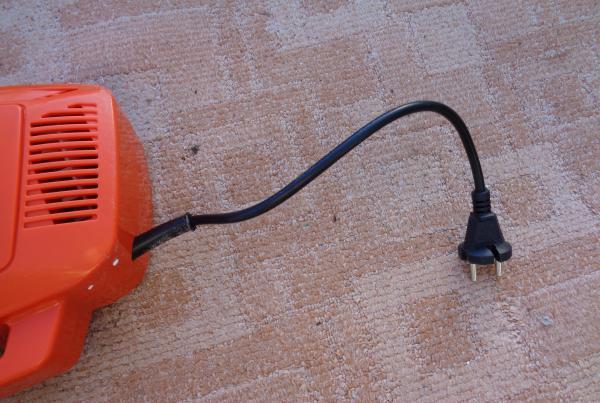

  • нарушена целостность кабеля питания (с него сорвана изоляция, или он явно перебит);
  • западание или заклинивание пусковой кнопки;
  • механические внешние повреждения мотокосы;
  • проблемы с режущей частью;
  • остановку косы при забивании травой;
  • повреждение вилки.

Чтобы узнать, какая деталь сломалась в остальных случаях, потребуется разобрать электрокосу и последовательно проверить наиболее вероятные варианты

При этом обращают внимание на внешние проявления отклонений от нормальной работы устройства. Они способствуют установлению причины

Ремонт электрического триммера потребует наличия следующих приборов и инструментов:

  • отвертки-индикатора;
  • мультиметра или тестера;
  • паяльника;
  • набора ключей;
  • отверток с разными насадками.

Предварительная подготовка

Прежде всего, для наматывания лески требуется снять катушку (шпульку, шпулю) с триммера — конкретные действия будут зависеть от сложности конфигурации и типа самого изделия:

  • небольшие электрические триммеры с рабочим расположением двигателя и катушки в нижней части, как правило, имеют по обеим сторонам бобины боковые клавиши. При одновременном нажатии на них верхняя часть катушки вместе с внутренним содержимым для намотки лески отсоединяется, в то время как нижняя остаётся на триммере. Разбор шпульки желательно производить на ровном гладком месте, чтобы входящая в конструкцию пружина не выскочила и не потерялась;
  • электрические и бензиновые триммеры с изогнутой штангой без возможности установки ножа, как правило, имеют катушки со специальным барашком: в подобных конструкциях следует одной рукой удерживать шпулю в неподвижном положении, а другой против часовой стрелки вращать фиксирующую бобину на штанге гайку-барашек. После отсоединения гайки снимается вся бобина.
  • электрические и бензиновые триммеры с возможностью установки ножа на прямой штанге (например, триммеры Штиль) под бобиной имеют отверстие. Для неподвижности штанги в это отверстие вставляется отвёртка или другой подходящий предмет и при медленном вращении достигается такое взаимное расположение, когда отвёртка входит внутрь отверстия, а бобина фиксируется. После этого корпус катушки прокручивается по часовой стрелке (при левой резьбе) и снимается с триммера.

Для второго и третьего случая катушки, в зависимости от конструкции, разбираются различными способами. В бобинах с барашком выкручивается барашек, в катушках с защёлками нажимаются защёлки-фиксаторы и одна часть катушки освобождается от другой. Если половинки шпули соединяются резьбой, то достаточно их поворачивать руками в противоположные стороны до полного развинчивания.

Не заводится триммер — какие узлы нужно проверять

Для запуска бензиновых триммеров используются ручные стартеры. Посредством таких стартеров осуществляется ручное перемещение коленчатого вала

При этом немаловажно включить зажигание, чтобы при вращении коленчатого вала, поступающая в цилиндр топливно-воздушная смесь могла воспламениться. Воспламенение первой порции смеси повлечет за собой запуск двигателя, и при этом триммер готов к эксплуатации

Однако очень часто бывает так, что попытки запуска двигателя сводятся на нет. Естественно, когда после 5 попыток запуска двигателя, не удается достичь успеха, значит нужно приступать к диагностическим мероприятиям. Имеется специальная последовательность, которой следует придерживаться, чтобы найти причину того, почему не заводится бензокоса, и успешно ее устранить. Последовательность проверки имеет следующий формат:

  1. Проверить наличие топлива в баке, а также качестве смеси бензина с маслом
  2. Определить цвет свечи зажигания, а также признаки ее функционирования
  3. Убедиться в исправности воздушного фильтра
  4. Проверить топливный фильтр, который отвечает за очистку бензина с маслом, поступающего в карбюратор
  5. Исправность сапуна
  6. Причиной того, что не заводится бензокоса, может быть выпускной канал или глушитель

Именно эти узлы являются главными источниками проблемы трудного запуска триммера. Более сложная проблема связана с неисправностью карбюратора, который нуждается в регулировке. Рассмотрим каждый узел по-отдельности, чтобы выяснить причины, по которым не заводится триммер, и устранить их своими руками.

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

  1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
  2. Вырежьте диск с помощью лобзика или ножовки по металлу.
  3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
  4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
  5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

У разных моделей способ крепления насадок может быть разным. Но в общих чертах конструкция очень схожа. Приводим пошаговую инструкцию:

  1. Найдите отверстие в чашке редуктора (оно располагается или сверху, или сбоку) и совместите его с отверстием в ступице вала.
  2. Проденьте ключ-шестигранник или металлический стержень в отверстие редуктора, чтобы исключить проворачивание вала.
  3. Одной рукой придерживайте ключ, а другой открутите катушку с леской (обычно крутить нужно по часовой стрелке).
  4. Снимите катушку.

Перед тем, как снять катушку с леской на триммере, инструмент нужно отключить от сети. Если у вас мотокоса, обязательно заглушите двигатель.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Магнето – конструкция и принципиальная схема работы

Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь. В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.

Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
