Как поменять щетки на шуруповерте интерскол

Самостоятельный ремонт: как разобрать шуруповёрт Интерскол.

Шуруповёрт — это электроинструмент, который применяется для откручивания или закручивания винтов, болтов, шурупов, гаек, а также для сверления отверстий в древесине или металле. После многолетней эксплуатации шуруповёрт Интерскол может сломаться и его придётся ремонтировать. Поломки бывают: • механические; • электрические. Какие поломки можно отремонтировать дома? Как распознать эти проблемы? Чтобы ответить на этот вопрос необходимо хотя бы краткое знание внутреннего устройства инструмента.


Основной причиной выхода из строя является кнопка пуска. Она предназначена для включения, регулирования скорости и переключения направления вращения рабочего органа. Также износ нагруженных деталей планетарного механизма и муфты выбега могут послужить причиной отказа в работе. Как разобрать шуруповёрт, определить неисправности и самостоятельно сделать ремонт рассмотрим в этой статье.

Почему искрит шуруповерт?

Немалое значение имеет срок службы инструмента, на котором отмечено превышающее норму искрообразование. То, что новый шуруповерт искрит при работе – совершенно нормальное явление для любого коллекторного двигателя. Искры возникают в результате постоянного разрыва соединения между электропроводящей щеткой и контактами коллектора, отделенными друг от друга технологическим зазором. В этом случае слегка повышенное искрение проходит после притирки щеток в течение первых 10-15 минут работы инструмента.

Важно выяснить, почему сильно искрят щетки шуруповерта Интерскол, Макита и т.д., отработавшего немало дней, месяцев или даже лет. Это может произойти по таким причинам:

  • загрязнение контактных площадок коллектора нагаром, образующимся при работе двигателя под большими нагрузками. Для удаления нагара потребуется аккуратная зачистка коллектора самой мелкой наждачной бумагой;
  • скопление графитовой пыли в зазорах между ламелями коллектора, что происходит преимущественно при неправильном положении щеток вследствие люфта. Пыль аккуратно удаляют механическим путем при помощи острого предмета;
  • если шуруповерт искрит внутри и при этом дымит – велика вероятность наличия межвиткового замыкания в якоре, безошибочно выявить которое помогает специальный прибор, индуцирующий переменное магнитное поле. В этом случае поможет только перемотка обмотки либо полная замена якоря (двигателя).

Причина, по которой искрит шуруповерт при остановке – наличие у модели электрического тормоза. Он способствует почти моментальной остановке вала, а появление искр считается нормой.

Убедиться в исправности инструмента, получить оперативный и недорогой ремонт вы всегда сможете в мастерских «Удачная техника сервис»!

Ремонт щеток шуруповерта Девольт, Bosch GSR и других

Все щеточные модели современных шуруповертов имеют один из двух вариантов двигателя – обслуживаемый либо необслуживаемый. В первом случае с задачей справится каждый пользователь. Чтобы заменить щетки шуруповерта DeWalt потребуется:

  • снять заднюю крышку;
  • отсоединить контакты от щеткодержателя;
  • установить новые щетки взамен изношенных;
  • зажать контакты и собрать крышку.

Многие владельцы задают вопрос – как поменять щетки на популярных шуруповертах Макита 62-й серии? Они оснащены необслуживаемыми моторами, ресурс которых, по мнению производителя, сопоставим со сроком службы щеток.

При необходимости двигатель можно разобрать и выполнить замену деталей, что потребует выполнения целого ряда высокоточных и кропотливых операций. Специалисты мастерских «Удачная техника сервис» рекомендуют в такой ситуации провести замену узла целиком – стоимость услуги невелика, а результат намного надежнее кустарного ремонта.

Как грамотно выбрать графитовые щётки?

Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.

У деталей должен совпадать:

  • размер;
  • геометрическая форма;
  • марка графита.

Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.

Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления

Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока

Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.

Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.

Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.

Щетки можно заменить самостоятельно с помощью простых инструментов

Ремонт шуруповерта Макита. — Сообщество «Сделай Сам» на DRIVE2

Всем привет. Давно пользуюсь шуруповертами, и так как с запчастями раньше было ни как, то отдавал инструмент в спец. ремонт. После последнего ремонта шурик совсем не поработал. После вскрытия и осмотра оказалось что щетки мне новые не поставили при прошлом ремонте, а даже хуже, мне воткнули старый мотор. Короче ни щетек ни ламелей не осталось.

Порылся по местным объявам и ни чего хорошего из запчастей ни нашел.Вспомнил что в гараже валяется Хитачи, и точно помню что сгорела кнопка.

Ремонтировать его не имеет смысла, хотя и жаль шуруповерт.

Разобрал оба, моторы одинаковые но шестерни разные.

Внутрянка вся одинаковая, но не взаимозаменяемая.

Шестеренки переставил, моторы перепаял, теперь надо промыть редуктор и все смазать.

Смазка макитовская очень дорогая, да и не купить ее у нас, по этому пользуюсь шрусом разбавленым маслом.

Разбавляю до густоты жидкой сметаны.

Все промываем бензином и смазывая собираем.

Все работает как и раньше.

Аккумуляторы раньше перепаивал

но сейчас новый дешевле, чем отдельно батарейки стоят.

Вроде ни чего нового, но…

Всем хорошего настроения.

Поломка и треск шуруповерта: что делать

Если в процессе эксплуатации вы заметили треск в работе шуруповерта, то можно попробовать изменить регулятор скорости, что бы исключить вероятность неполного включения устройства. Если эффект от проделанных действий оказался нулевым, то можно попробовать разобрать устройство:

  1. При прокручивании двигателя нужно отсоединить патрон. А также выполнить проверку вращения вала на редукторе и проверку состояния шестеренки на двигателе. Проверьте вращение вала редуктора и состояние шестерни двигателя.
  2. Если вращения вала не наблюдается, а шестерня исправна, то можно провести разборку редуктора. выполнить проверку зубьев на сателлитах и шестернях.
  3. Если работа двигателя отсутствует, то нужно выполнить проверку щеток, обмотки и якоря.

При соблюдении всех вышеописанных аспектов, можно полноценно разобрать, собрать и отремонтировать шуруповерт своими руками.

Диагностика

Основными свидетельствами того, что может потребоваться замена щеток на шуруповерте Bosch, Skil, Ryobi и т.д. служат:

  • падение мощностных параметров инструмента при исправной АКБ;
  • чрезмерное искрение на коллекторе двигателя;
  • полный отказ в работе.

Если патрон не вращается при нажатии пусковой кнопки, прежде всего, проверьте аккумулятор. Если он в порядке, потребуется разобрать корпус инструмента и при помощи мультиметра определить показатель сопротивления между щетками – при исправности этих элементов он близок к 0. При схожих с разрывом цепи показаниях рекомендуется постучать по держателям щеток и провернуть ротор – неизменность данных укажет на потребность в ремонте.

Интерскол (шуруповерт 18V) замена щеток

maniakmtb

Здравствуйте. Приобрел себе шуруповерт Интерскол ДА-18ЭР б/у. При испытании дома с начало почувствовал какой то странный запах, потом и дымок который шел из шурика. Разобрал, подключил аккумулятор, по нажимал на кнопочку, и увидел как на щетках происходит очень сильное искрение, а если продолжать жать кнопку там вообще что то начинает гореть. Разобрал двигатель. Щетки очень сильно стерты. Причем одна стерта больше чем другая. Кажется дело в них. Если в них, то где можно их купить? Размеры: длинна- 5.5мм ширина-3.8мм В месте крепления длинна — 2.8мм Высота суженного участка 2.4мм Щетки без направляющих.

Есть похожий двигатель от электролобзика, можно конечно из него достать но жалко движок.Вдруг пригодится.

Интерскол (шуруповерт 18V) замена щеток

Здравствуйте. Приобрел себе шуруповерт Интерскол ДА-18ЭР б/у. При испытании дома с начало почувствовал какой то странный запах, потом и дымок который шел из шурика. Разобрал, подключил аккумулятор, по нажимал на кнопочку, и увидел как на щетках происходит очень сильное искрение, а если продолжать жать кнопку там вообще что то начинает гореть. Разобрал двигатель. Щетки очень сильно стерты. Причем одна стерта больше чем другая. Кажется дело в них. Если в них, то где можно их купить? Размеры: длинна- 5.5мм ширина-3.8мм В месте крепления длинна — 2.8мм Высота суженного участка 2.4мм Щетки без направляющих.

Есть похожий двигатель от электролобзика, можно конечно из него достать но жалко движок.Вдруг пригодится.

Вообще таки вещи бу покупать не рекомендуется. ну 100р не такая большая сумма))) А что может быть с движком. Обмотка побита.

Я не спроста сказал что щетки сточены неравномерно и нету направляющих. из-за этого они под разными углами, такими что при вращении ротора может получится такая ситуация что обе щетки косаются одного контакта что и приводит с начала к разогреву а потом к дуге.

Andrei Andreevich

Похоже болеем вот этим (нашел в википедии): При больших токах в роторе ДПТ возникают мощные переходные процессы, в результате чего искрение может постоянно охватывать все пластины коллекора, независимо от положения щёток. Данное явление называется кольцевым искрением коллектора. Кольцевое искрение опасно тем, что одновременно выгорают все пластины коллектора и срок его службы значительно сокращается. Визуально кольцевое искрение проявляется в виде светящегося кольца около коллектора

кстати ради эксперимента сточил щетки в местах возможного нахлестывания на соседнюю ламель. После этого кольцевого искрения не наблюдалось но тестировал не долго. Сегодня поставлю щетку на место и по тестирую подольше.

вышел из строя коллектор а что с ним будет? . ламели вроде до «дыр» не стерлись

Andrei Andreevich

Вчера еще немножко подточил щетки, собрал и тестил. Все ОК. самое сильное искрение когда резко отпускаю кнопку, (это когда движок без редуктора) а если с редуктором то тормозящий эффект возникает из-за него а не из-за индукции. только в голову пришло. если при отпускании кнопки происходит резкое торможение из-за индукции значит через схему в кнопке проходит индукционный ток, а если бы схема была сделана так что бы ток не проходил то не будет искрения при снятии напряжения

но вообще это не важно в данном шурике — там в редуктор встроен стопор

вопрос с отысканием щеток открыт одна из старых стерлась, что осталось меньше 1мм щетки можно купить и другие, а затем обточить до нужного размера можно. но сложно при таких размерах.

Пришлось менять ротор здесь не выйдет. на ротор напресована шестерня. так что возникает проблема даже с перемоткой надеюсь до этого не дойдет

Евгений ZEA

Неужели интересно эту тему поднимать? Двигатель поставляется в сборе и щётки на нём менять. изрядный мазохизм. При цене двигателя в 250-550 рублей, в зависимомти от напряжения, стоит-ли заморачиваться с подбором щёток? Понятно, что на фирменный шуруповёрт (Бош или Метабо), двигатель может стоить и до 2000 рублей, но латать то, что толком работать потом не будет.

Это моё ИМХО, как техника сервисного центра по инструменту.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

  • физическое искривление оси редукционного вала;
  • явный дефект рабочей поверхности шестерней;
  • выход из строя опорной втулки вала или оригинального подшипника;
  • поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

  1. Снимите аккумулятор.
  2. Открутите винты, соединяющие две половины корпуса.


Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

  • Снимите его верхнюю часть.
  • Выньте содержимое.
  • Отсоедините кнопку.

Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода

Снимите переключатель скоростей.
Отсоедините двигатель, редуктор, регулировочную муфту и патрон.


Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

  1. Конусом Морзе.
  2. Резьбовым соединением.
  3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Если патрон оказался резьбовым, нужно выполнить следующие действия:

  1. Разожмите кулачки патрона.
  2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
  3. Возьмите шестигранный Г-образный ключ размером 10 мм.
  4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
  5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

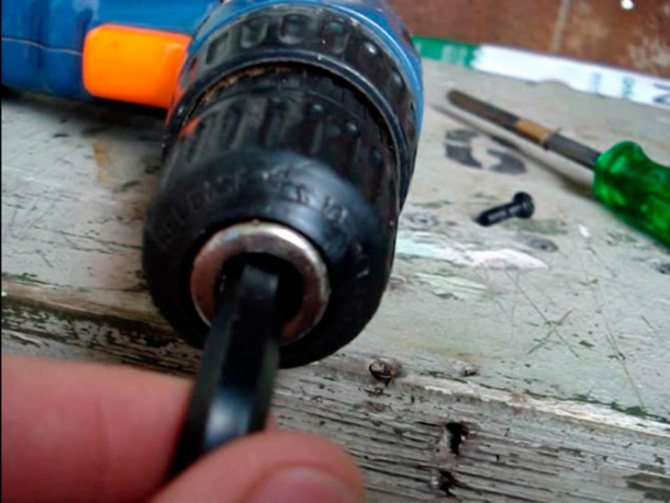

Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

  1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
  2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.

Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

  • криво зажимает биты;
  • люфт между битами и кулачками;
  • кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

  1. Разберите патрон.
  2. Снимите конусную гайку, которая состоит из двух частей.
  3. Выкрутите зажимные кулачки.
  4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем как отремонтировать шуруповерт Интерскол, а также приборы других моделей, его надо правильно разобрать. Тому, кто ни разу не сталкивался с этой задачей, следует придерживаться инструкции. Чтобы не потерять детали, разборку выполняют на столе. Вначале откручивают крепежные винты. Корпус на 2 половины раскрывают аккуратно, чтобы не сломать его. Специалисты советуют пластиковые половины корпуса раздвигать с помощью пластиковой лопатки. Если после того как винты для крепления выкручены, корпус все равно не разбирается, скорее всего в нем установлены скобы. Их надо вытащить.

Демонтаж кнопки – это самый сложный процесс, так как к основной двигательной системе она фиксируется проводами, которые нельзя ломать и рвать. Ее аккуратно отсоединяют от корпуса, извлекают переключатель скоростей. Потом разъединяют двигатель, редуктор, муфту и патрон. Чтобы открутить патрон, выкручивают винт, расположенный внутри механизма при разжатых кулачках. Откручивание винта осуществляют по часовой стрелке, потому что на нем левая резьба. Затем патрон откручивают от вала редуктора, поворачивая его влево из-за наличия правой резьбы.

Во время разборки все детали стоит разложить в том порядке как они были сняты, иначе можно все перепутать и после ремонтирования инструмент не удастся правильно собрать. Наличие внутри признаков окисления, говорит о попадании воды. Инструмент перестает работать и из-за высокой влажности, которая приводит к выходу из строя деталей. После разборки устройства начинают его ремонтировать.

Виды крепления

Крепление происходит с помощью:

  • конуса Морзе;
  • резьбы;
  • фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Ремонт электрической части шуруповерта Интерскол ДА 18ЭР своими руками

В эту часть шуруповерта входит зарядник, аккумулятор и пусковая кнопка, поэтому стоит детально разобрать их ремонт.

Ремонт зарядного устройства

Разберем на примере ремонт зарядного устройства шуруповерта «Интерскол» Да-18ЭР. После подключения к сети на нем не светятся индикаторы, а сам зарядник греется.

Схема зарядника

В этом случае выполняются следующие действия:

  1. Для выявления причины поломки необходимо открутить шурупы, соединяющие две части корпуса зарядки. После чего будут доступны трансформатор и плата. Для защиты трансформатора в цепи предусмотрен термодатчик, перегорающий после нагрева катушек более 130°С.
  2. После снятия крышки с зарядного устройства проверить тестером сопротивление на первичной обмотке трансформатора. Если оно равно нулю, то в цепи имеется обрыв.
  3. Затем необходимо проверить рабочий ли предохранитель.
  4. Если предохранитель не перегорел, то необходимо проверить целостность сетевого кабеля. Шнур питания часто перебивается и рвется.
  5. При отсутствии повреждений на питающем кабеле, прозвонить обе обмотки трансформатора. Если даже одна из них неисправна, необходимо заменить трансформатор.
  6. Если сопротивление на вторичной обмотке минимальное, то значит она исправна.
  7. Проверяется работа диодного моста. Прижимается черный щуп тестера к минусу, а красный к плюсу каждого диода. Если показания равны нулю, то диоду необходима замена. При превышении нулевого значения диод исправен.

Ремонт аккумулятора

Часто шуруповерт «Интерскол» Да-18ЭР перестает работать из-за неисправности аккумулятора. Выявить это несложно. Ставятся на зарядку два источника питания, если один зарядится, а другой нет, то второй аккумулятор неисправен.

Поэтому требуется разобрать герметичный корпус аккумулятора и достать из него батарею, состоящую из нескольких отдельных элементов питания. Проверить напряжение на каждом, показания должны варьироваться в пределах 1,2–1,4V.

Аккумулятор без крышки

Если на гальваническом элементе напряжение ниже данных значений, то его меняют. Гальванические элементы аккумулятора соединяются последовательно, поэтому возросшее сопротивление неисправного не позволяет остальным заряжаться.

После установки нового гальванического элемента, отремонтированную батарею требуется снова вставить в корпус и герметично закрыть. С восстановленного аккумулятора снимается эффект памяти. Для этого 2 раза его на 100% заряжают и разряжают.

После ремонта аккумулятора обязательно проверяется его работа под нагрузкой. Можно попытаться восстановить нерабочий элемент кратковременным воздействием высоким током. Это позволит возвратить ему прежнюю плотность и остановит высыхание. Реанимировать на некоторое время дефектный элемент батареи также можно несильным деформированием корпуса.

Пример аккумулятора

Ремонт пусковой кнопки

Кнопка часто перестает работать из-за попадания внутрь пыли, подгорания контактов и поломки транзистора. Если питание от аккумулятора поступает, но шуруповёрт не запускается, то необходимо проверить работоспособность кнопки включения.

Чтобы кнопку отремонтировать требуется разобрать корпус инструмента. На ее клеммах замеряется напряжение мультиметром. Батарея в это время должна быть подключена к шуруповерту. Если нет напряжения, то контакты кнопки нужно закоротить зажимами и переключить тестер в режим Ом, если уровень близок к нулю, то она исправна. В остальных случаях пусковую кнопку чинят или меняют.

Можно также напрямую соединить электромотор с аккумулятором. Для этого необходимо снять батарею и отсоединить от кнопки провод, подающий питание на электромотор. Взять два куска провода. Один подсоединить к минусовой клемме аккумулятора, а второй к плюсовой. Второй конец первого провода соединить с корпусом мотора, а второго с плюсовым проводом, идущему от кнопки к двигателю. Если инструмент заработает, то кнопка поломана.

Для ремонта, кнопку необходимо разобрать, после чего удалить из нее пыль, зачистить подгоревшие контакты и поменять сломанный транзистор.

Если кнопка меняется, то выполняются следующие действия:

  1. Отпаять паяльником сломанную кнопку. Отсоединить ее от проводов паяльником и запомнить полярность отпаянных контактов, чтобы не перепутать полярность в процессе монтажа новой кнопки.
  2. Припаять паяльником новую кнопку. Приобретать необходимо аналогичную кнопку, чтобы она нормально садилась в пазы корпуса инструмента. Если имеются незначительные отклонения, то нужно подправить их напильником и мелкой наждачкой. Затем с соблюдением полярности припаять кнопку к проводам, проверить ее работу, далее можно закрывать корпус.

Пусковая кнопка

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

https://youtube.com/watch?v=stBv0zyHzHM%3F

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + ()

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки.

Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока.

Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами.

Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше.

Планетарный механизм включает в себя:

  1. Кольцевая шестеренка
  2. Солнечная шестеренка, установленная непосредственно на валу мотора
  3. Сателлиты
  4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + ()

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

  • Убираем блок-корпус, где находится аккумуляторная батарея.
  • Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
  • Вынимаем все, что содержится внутри корпуса инструмента.
  • Отсоединяем кнопку реверса.
  • Демонтируем переключатель скоростей.
  • Отсоединяем движок и редуктор.

Разборка завершена.

Как разбирается патрон + ()

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

  • По часовому направлению выкручиваем винтик с левой резьбой.
  • Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
  • Положить шуруповерт на ровную поверхность, на стол, например.
  • Включить его.
  • Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

  • Изъять редуктор и шпиндель;
  • Расположить узел в зажимы тисков;
  • Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

https://www.youtube.com/watch?v=Y_BuGSHAEeM

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
