Как поменять щетки на шуруповерте pit

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Интерскол (шуруповерт 18V) замена щеток

maniakmtb

Здравствуйте. Приобрел себе шуруповерт Интерскол ДА-18ЭР б/у. При испытании дома с начало почувствовал какой то странный запах, потом и дымок который шел из шурика. Разобрал, подключил аккумулятор, по нажимал на кнопочку, и увидел как на щетках происходит очень сильное искрение, а если продолжать жать кнопку там вообще что то начинает гореть. Разобрал двигатель. Щетки очень сильно стерты. Причем одна стерта больше чем другая. Кажется дело в них. Если в них, то где можно их купить? Размеры: длинна- 5.5мм ширина-3.8мм В месте крепления длинна — 2.8мм Высота суженного участка 2.4мм Щетки без направляющих.

Есть похожий двигатель от электролобзика, можно конечно из него достать но жалко движок.Вдруг пригодится.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали.

Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Распространённые неисправности и причины их появления

Из-за особого принципа работы эти детали регулярно выходят из строя. Работая, они все время трутся о коллектор, и в результате изнашиваются. Бытовые шуруповерты, в которых стоят качественно изготовленные графитовые детали, сделаны таким образом, чтобы они истирались как можно медленнее. В инструменте, которым мало пользуются, критический износ случается в редких случаях. Изношенные щетки перестают контактировать с коллектором.

Если контакт теряется частично, то:

• повышается искрение;
• неравномерно вращается мотор;
• инструмент начинает дергаться.

Иногда в цепи происходит разрыв, который приводит к тому, что двигатель не запускается совсем. Если щетки заклинивает в направляющих и пружина не в состоянии хорошо прижимать их к коллектору, то они начинают зависать.

Зрительно можно определить следующие поломки:

• повреждения коллекторно-щеточного узла;
• сломанную прижимную пружину;
• обрыв провода щетки.

Для шуруповерта очень опасно их искрение, которое появляется из-за того, что на коллекторе накапливается грязи и нагар. Нужно очистить с помощью нулевой наждачной бумаги. Контакты замыкаются по причине накопления медного порошка или графитовой пыли. Все удаляют любым острым предметом, можно ножом.

Замена щеток при регулярном использовании шуруповерта требуется часто

Искрение будет наблюдаться, если контакты отличаются по уровню сопротивления, а щетки по основным параметрам подобраны неправильно. Даже правильно подобранным деталям понадобится некоторое время на то, чтобы они притерлись. Профессионалы советуют запустить двигатель вхолостую без нагрузки. Необходимо регулярно очищать коллектор. Для продления срока эксплуатации шуруповерта используют специальные смазки.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

2. Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
3. Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Преимущества техники PIT

Бренд PIT был создан в 1996 году и на сегодняшний день широко представлен на рынке России, стран СНГ, а также Европы. От прочих китайских производителей PIT отличается более высоким качеством: все комплектующие производятся в рамках одного предприятия и проходят строгую процедуру контроля. Ассортимент продукции включает в себя бензомоторную и электрическую технику, сварочное оборудование, станки различного назначения, а также запчасти.

В недалеком прошлом решающую роль играло громкое имя бренда, но сегодня покупатели ценят разумное соотношение цены и качества. Поэтому инструменты марки PIT пользуются популярностью среди профессионалов и любителей. Недорогие, но прочные и долговечные устройства выполняют свои функции на должном уровне, а добротная сборка успешно соперничает с более знаменитыми брендами.

Кроме качества, важную роль играет и комфорт во время работы. Эргономичные ручки с резиновыми и силиконовыми вставками позволяют удобно разместить инструменты в руках, поэтому мастера меньше устают.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

1. Посредством конуса Морзе
2. Резьбовым способом
3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Как устроена кнопка шуруповерта

Принципиальная электросхема шуруповерта, в частности, его кнопки, определяется основными функциями:

• запуск двигателя при нажатии и его остановка после того, как владелец устройства отпустит кнопку;
• реверс, то есть изменения направления кручения насадки, особенно удобно применять для повторяющихся операций по сборке-разборке;
• плавный набор оборотов, чтобы не портить головку шурупа и сохранять декоративный вид материала, куда он вкручивается;
• контроль скорости вращения, чтобы утопить саморез на требуемую глубину (например, оставить его вровень с поверхностью).

Исходя из устройства кнопки включения/регулировки работы шуруповерта, отдельные модули обычно разносятся по различным условным отсекам:

• непосредственно кнопка располагается на среднем уровне, чтобы удобно ложиться под пальцы при взятии инструмента в руку. Она стоит на направляющих, по которым и движется при нажатии. Плавность скольжения достигается благодаря пружине, подпирающей её изнутри;
• реверс вынесен вверх. Классически смена направления осуществляется инвертированием полярности – двигатель при этом будет вращаться в обратную сторону, далее через редуктор инвертированное кручение передастся на насадку. Также вверх уходят провода, идущие к двигателю;
• блок, отвечающий непосредственно за включение, снесен вниз, поближе к аккумулятору или выходу для подключения в сеть.

Вариант с дополнительными опциями Дополнительно в схему подключения компонентов шуруповерта могут входить:

• кнопка переключения скорости – низкие/высокие обороты, реже 3 позиции;
• кнопка для активации режима сверления, если соответствующая функция вынесена на отдельный регулятор, а не интегрирована в механизм регулировки проскальзывания;
• модуль контроля батареи и провода для его подключения к аккумулятору;
• дополнительные провода, которые даже не всегда задействуются.

Устройство шуроповерта

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Основные узлы шуруповерта

• Электродвигатель. Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
• Планетарный механизм. Позволяет изменять направление вращения патрона инструмента.
• Широтно-импульсный регулятор. Дает возможность при изменении усилия на кнопку включения корректировать обороты.
• Патрон. Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
• Корпус. Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
• Регулятор усилия (трещотка). Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа егоколлектор,материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Как разобрать инструмент?

Прежде всего, следует извлечь батарею из отсека, чтобы она случайно не выпала и не разбилась. Патрон освободить от зажатой биты или сверла. Затем нужно “располовинить” корпус. Для этого берется подходящая отвертка. Скорее всего шлицы в винтах крепления корпуса будут крестовыми. Иногда отверстия под винты бывают закрыты декоративными пробками, их нужно извлечь.

Инструмент, который может понадобится (упорядочен по мере убывания надобности):

• отвертка с крестовым шлицем;
• пассатижи;
• съемник для стопорных шайб;
• утконосы (для вытаскивания шплинтов и штифтов);
• ключ торцовый 19 … 22 (для отворачивания патрона);
• небольшой молоток;
• тиски.

Винты расположены по периметру всего корпуса, всего их насчитывается около 10 или 15. Длина, как правило, одинаковая, но попадаются и длинные. Винты от корпуса отложите отдельно, чтобы не путать с другими, которые еще, возможно, будут выкручены. После выкручивания винтов верхняя (со стороны винтов) часть корпуса аккуратно отделяется.

Далее извлекаются двигатель и редуктор в том порядке, который наиболее удобен, чтобы не прикладывать лишних усилий. Вал двигателя отделяется от редуктора вытягиванием по оси.

Двигатели бывают двух типов: один из них с постоянным магнитом в металлическом корпусе, а другой с обмоткой на статоре. Во втором случае при извлечении ротора выпадают щетки. Это нормально, при последующей сборке они устанавливаются обратно в свои пазы и удерживаются там коллектором.

Recommended Posts

Похожие публикации

Замена быстрозажимного патрона на шуруповерте Panasonic

Если патрон вашего шуруповёрта стал плохо держать биты или заедать, то нужно его разобрать, почистить и заменить фиксирующие шарики или заменить полностью с втулкой и пружиной

Если у вас нет под рукой специального инструмента(разжима), то можно обойтись и двумя маленькими шлицевыми отвёртками

Опускаем втулкку патрона вниз и вставляем с двух сторон отвёртки, подцепляем одной отвёрткой стопорное кольцо

Снимаем стопорное кольцо, далее снимаем пружину и вытаскиваем втулку

И аккуратно вытаскиваем шарики

После чего можно всё почистить и поставить новые запчасти

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

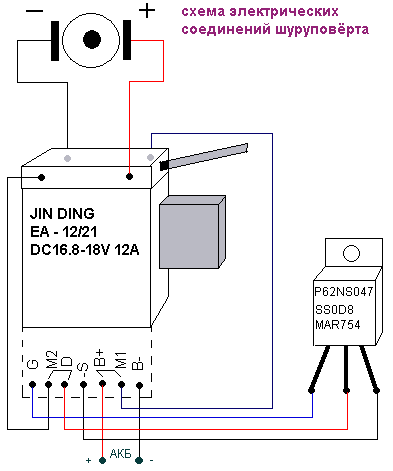

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

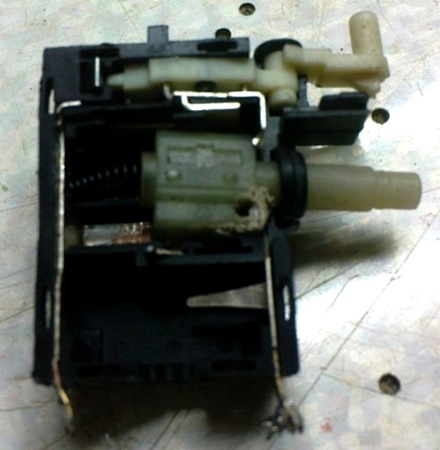

В неисправной кнопке вы увидите стертые контактные площадки.
