Как высверлить сломанный болт

Как правильно высверлить сломанный болт: видео, фото

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

https://youtube.com/watch?v=t3WmL6wh4iA

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов
Сверлим отломившийся болт
Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает

Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

  1. В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
  2. Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
  3. Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую

Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи.

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

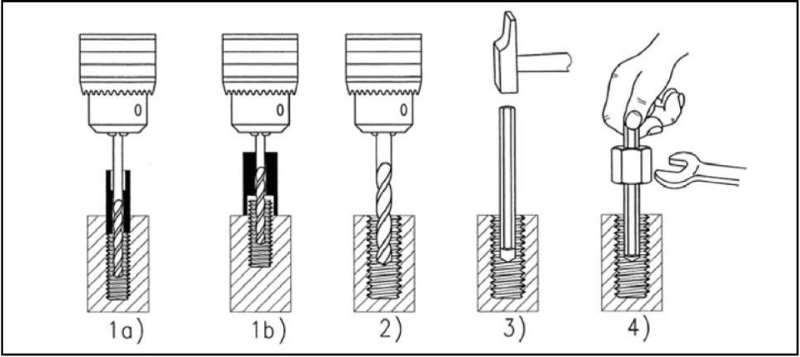

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны. В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?

Как выкрутить сломанный болт: 100% Рабочий способ

9.2
Total Score

Как выкрутить сломанный болт

Раскрытие темы

9

Доступность применения

9

Актуальность информации

9.5

Оценки покупателей: Будьте первым!

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

  1. Очищают головку болта.
  2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.
  3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

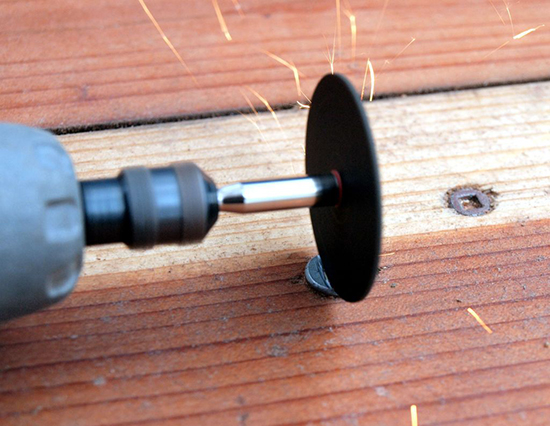

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

На головке шурупа или винта можно сделать более глубокий надрез для отвёртки

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Ударной отвёрткой можно открутить небольшие винты или шурупы со слизанными шлицами

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Жгут укладывают между отвёрткой и головкой винта или шурупа

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Экстрактор — инструмент для откручивания винтов, болтов или шурупов со слизанными или сломанными головками

Порядок его применения:

  1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
  2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.
  3. Выкручивают болт.

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

Сверло должно иметь диаметр меньше, чем у проблемного болта

Клей

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

При помощи клея к слизанной головке фиксируют гайку, а затем вместе с ней откручивают винт

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

К проблемному болту или винту можно приварить новую гайку

Припой и паяльник

Если надо открутить небольшой шуруп или винтик, используют паяльник и припой:

  1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.
  2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.

  3. Откручивают проблемный винт и чистят жало отвёртки от припоя.

Как открутить сорванный болт?

Основные методы:

  1. Зачищают поверхность металлической щеткой и обрабатывают соляркой или керосином. Пытаются открутить гайку накидным ключом. Хотя нет стопроцентной гарантии, что она открутится.
  2. При помощи зубила и молотка наносят удары в сторону откручивания. Этот способ не подойдет для маленькой гайки.
  3. Газовый ключ с мощным зажимом хорошее средство в данной ситуации. Им легко захватывать даже круглые предметы, но тяжелее в труднодоступных местах. Чем длиннее рукоятка, тем легче проводить операции по откручиванию.
  4. Когда крепежный материал с большим размером и выкрутить его трудно, то можно при помощи сварочного оборудования нанести металлическое покрытие и подготовить напильником нужную форму под ключ.
  5. Выпиливают дрелью отверстие внутри тела крепежного элемента, продевают через него прут г-образной формы, который послужит рукояткой, и извлекают.

Когда хватает места для применения разводного ключа или пассатижей — это хорошо, а что делать в других ситуациях?

Читать также: При охлаждении стальной детали

Как открутить болт с головкой под шестигранник или звездочку

Для выемки элемента применяют газовый ключ с обжатием детали, делают пропил на шляпке болгаркой и выкручивают отверткой, экстрактором соответствующего размера, специальными инструментами (гайковерт, шпильковерт), приобретать которые выгодно только в том случае, если с такими проблемами приходится сталкиваться довольно часто.

Подбирают звездочку TORX по размеру (она не должна быть большой и шлицами проходить в отверстие под шестигранник). Ее вводят плотно в шляпку и рывком откручивают болт, во избежание срыва шлиц звездочки. При забивании звездочек с отверстиями в центре они отламываются, поэтому использовать их не рекомендуется.

В любом строительном и автомагазине продаются наборы экстракторов. Внешне это приспособление имеет вид металлического прута с конусной резьбой с левой стороны и граненым основанием с правой. С их помощью откручивают гайки с сорванными гранями. Для этого высверливают отверстие строго в центре болта, забивают туда экстрактор нужного размера и выкручивают плоскогубцами. Делается это просто и быстро, потому что у экстрактора нарезка противоположная.

Дрель с реверсом – незаменимая вещь. Делают тонким сверлом отверстие у болта. Берут сверло левого вращения с меньшим диаметром и в режиме инверсивного вращения высверливают поврежденный болт.

Почему болты срываются?

Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются

В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично

В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.

Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания

Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.

При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке

Обычно, болт закручивают до его остановки, а потом производят докручивание.

Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.

Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке

Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.

То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.

При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.

Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Как выкрутить шпильку ГБЦ

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

  • Сначала все гайки затягиваются до легкого сопротивления.
  • Ключом с динамометром добиваются паспортного значения усилия затяжки.
  • В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Причины срывания граней

Не всегда желание быстро произвести замену вышедших из строя деталей, закрепленных с помощью резьбового соединения, бывает выполнимым. Иногда, пытаясь вывернуть болт из корпуса агрегата, ключ начинает прокручиваться. Виной тому срывание граней на головке метиза при воздействии повышенной нагрузки. А причиной тому могут быть следующие факторы:

  • прикипание, которое вызвано диффузией атомов при долгом соединении;
  • смещение соединяемых деталей относительно оси отверстий, что приводит к заклиниванию винта;
  • перетягивание во время монтажа (увеличенная нагрузка);
  • использование несоответствующего инструмента во время сборки (например, чтобы закрутить болт, размер шляпки которого равен 14 мм, используется ключ на 17, а для устранения зазора вставляется отвертка);
  • коррозия, изъевшая поверхность головки.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ситуация, когда при затяжке ломается болт и при этом обломанный кусок остается в детали, не редкость. Но не многие знают, что существует довольно много эффективных способов, как высверлить сломанный болт.

Ситуация, когда при затяжке ломается болт и при этом обломанный кусок остается в детали, не редкость. Но не многие знают, что существует довольно много эффективных способов, как высверлить сломанный болт. Главное не паниковать, а внимательно дочитать до конца этот информационный материал.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
