Как правильно запилить диагональные стропила вальмовой крыши

Устройство вальмовых крыш

Особенности кровли:

  • Вальмовая крыша – это, по сути, четырехскатный тип кровли.
  • Торцевые скаты, их называют вальмами, делаются в виде треугольника, они начинаются от карниза до конька.
  • Скаты сбоку – это трапеция.
  • Монтировать подобную конструкцию сложно, но результат того стоит.
  • На стропила, находящиеся по краям, идет вся основная нагрузка, поэтому их усиливают.
  • Перед тем как приступить к монтажу кровли, необходимо составить проект и все точно рассчитать.
  • Качество и долговечность конструкции напрямую зависит от выбранных материалов. Чаще всего в этих целях используют древесину сосны либо лиственницы, которую тщательно просушивают и обрабатывают защитными препаратами.

Основные конструктивные элементы:

  • Опорные доски;
  • Прогон – балка, крепящаяся к мауэрлату параллельно, что создает дополнительную опору стропильной системе.
  • Обрешетка;
  • Мауэрлат – для него подбирается брус 10/10,15/15/ либо 10/15см. Укладывается сверху периметра стеновой панели здания. Предназначен, как опора для стропил, поэтому его необходимо хорошо закреплять. Между ним и стеновой панелью нужно укладывать водонепроницаемый слой.
  • Подкосы – устанавливаются под опору.
  • Затяжки;
  • Рядовые стропила – для прочности в установке используются ригели и стяжки.
  • Нарожники – их чаще всего стыкуют со стропилами, расположенными по диагонали.
  • Диагональные стропила их необходимо обрезать после монтажа либо сразу подбираются одинаковые по длине.
  • Накосные стропила;
  • Конек – что его монтировать понадобится рейка и отвес.
  • Само кровельное покрытие.

Основные элементы и узлы вальмовой крыши

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

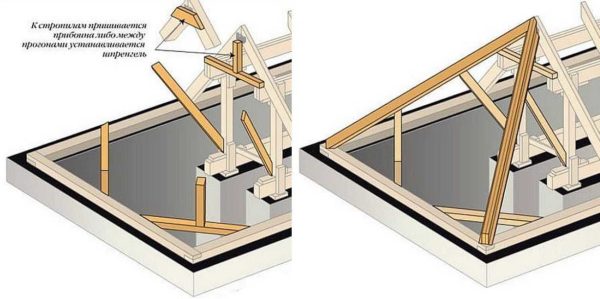

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

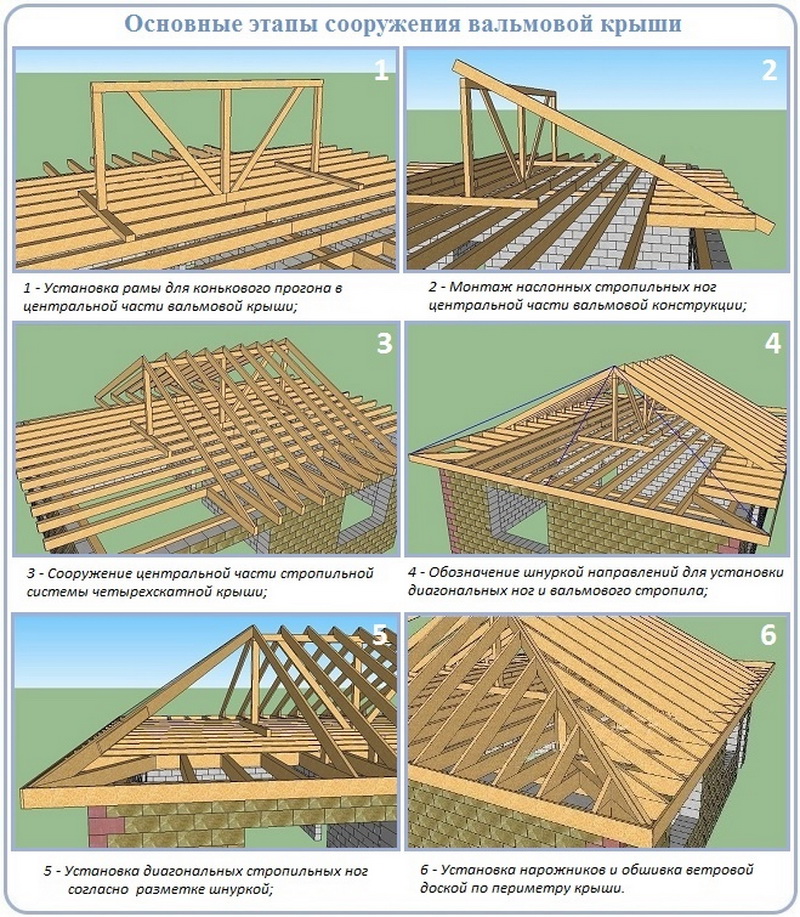

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы

Примите во внимание следующие советы:

  1. Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
  2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
  3. При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Плюсы и минусы вальмовых крыш

Несмотря на сложность возведения такие конструкции очень распространены как в Европе, так и России. Их отличают преимущества перед другими видами крыш:

  • высокая прочность и жесткость;
  • устойчивость к ветровым нагрузкам за счет обтекаемой формы;
  • вес от кровли передается равномерно на все стены;
  • не нужно строить фронтоны, их функцию выполняют вальмы;
  • совместимость с различными кровельными материалами;
  • возможность использовать в разных архитектурных стилях.

К недостаткам относятся:

  • технически сложное строительство;
  • большой расход кровельных материалов;
  • приземистость, которую придают скошенные скаты;
  • малый объем чердачного пространства по сравнению с двускатной кровлей таких же размеров.

Вальмовые конструкции могут комбинироваться с двускатными, шатровыми или коническими. Разнообразные эркеры, башенки, выступающие мансардные окна и другие архитектурных элементы выглядят это интересно, одновременно устраняют приземистость строения.

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Это интересно: Утепление крыши изнутри своими руками, виды утеплителей и технология — читаем по пунктам

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

  • Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
  • При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

  • Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
  • Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
  • Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
  • Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

  • Минеральная вата подразумевает расстояние в 58 см;
  • Пенополистирол требует шага в 60 см;
  • Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

  • Длина стропильной ноги менее 3 м – сечение 50*150 мм;
  • Менее 4 м – 50*200 мм;
  • Менее 5 м – 75*175 мм;
  • Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Требования к материалам стропильной системы

В качестве нормативного материала принимается древесина сосны или ели. Если используются другие породы дерева, то в расчеты вводятся поправочные коэффициенты.

Для каждого вида нагрузки существуют ограничения по сортности пиломатериалов, которые обусловлены размерами и расположением «пороков», а также характером распила.

Самая прочная — древесина первого сорта. Именно ее лучше использовать в элементах, работающих на растяжение, растяжение и изгиб — самых критичных для древесины нагрузках. В первую очередь это стропила, а также ригели и схватки, работающие на растяжение. Основные показатели 1 сорта: сумма диаметров сучков на длине 0.2 м до 25% от ширины, наклон волокон до 7%. Для несущих элементов есть дополнительные требования: расстояние между годовыми кольцами до 5 мм, поздние слои (самые прочные) должны быть не меньше 20% от ширины.

Элементы, работающие на сжатие, сжатие и изгиб

(стойки, подкосы и схватки) могут быть из древесины второго сорта: сумма диаметров сучков до 1/3 ширины на 20 см длины, наклон волокон до 10%.

В стропилах из доски, стоящих на ребре, не разрешена рыхлая сердцевина, а в местах крепления и стыков не должны быть трещины.

Если несущий элемент имеет отверстие или врубку для крепления, его нагрузочная способность умножается на 0.8.

После определения расчетного сечения выбирается стандартный пиломатериал ближайший в сторону увеличения.

Длина неразрезных элементов несущей конструкции не должна превышать 6.5 м.

При расчете размеров стропильных ног необходимо учитывать совокупность действующих на них нагрузок.

Последовательность работ по укладке стропил

Завершив этот процесс, можно переходить к диагональным стропилам. Материалом для них служит обрезная доска сечением 5 х 15 см.

Накосные (диагональные) стропила являются основным элементом системы. Они несут основную ответственность за поддержку веса всей кровли.

От их корректной установки во многом зависит устойчивость конструкции.

Правила при возведении вальмовой кровли сводятся к следующему:

  • диагональные стропила должны быть равны по длине – свес крыши зависит от этих деталей;
  • расстояние между кровельными свесами должно составлять 50-60 см; при строительстве дома в областях с сильными и частыми ветрами длину увеличивают до 1 метра;
  • с особой тщательностью должна осуществляться стыковка центрального стропила (со стороны торца постройки), накосных стропил, бруса конька.
  • После установки диагональных стропил переходят к обычным. При расчете длины шага между ними необходимо учесть параметры плит для теплоизоляции. В основном шаг составляет 60 см. Крепление к мауэрлату и брусу конка производится посредством саморезов и способом врубки. Для дополнительной фиксации (при ее необходимости) используют ригели и верхние стяжки.
  • Рядовые стропила не должны упираться в те участки, где производилось крепление мауэрлата при помощи шпилек.
  • С каждой стороны к накосным стропилам прикрепляют нарожник. Стропила и мауэрлат связываются при помощи укороченных стропильных ног. Следует избегать их соединения в одном месте с диагональными стропилами.
  • Установка обычных стропил и нарожников производится под прямым углом и параллельно относительно друг друга.
  • Укрепить конструкцию можно посредством монтажа подкоса под стропила, а также врезания в балки перекрытия стоек.
  • Скаты получаются значительно круче при расчете нижних стропил на сжатие. В подобном случае основную часть нагрузки составляют давление ветра и вес верхних скатов.
  • Если устанавливать стойки в точках пересечения подкосов и стропильных ног, можно заметно сократить количество распределяемой на балки нагрузки. Низ стоек должен соединяться с балкой перекрытия (над наружной стеной).
  • Прочность кровли можно увеличить при помощи схваток, которые используются для скрепления наслонного типа стропил в нижней части кровельных скатов. Опорные брусья устанавливаются в нижней части затяжек.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Практически всегда постройка крыши создает массу вопросов о том, какой именно конфигурации и конструкции должен быть каркас, чтобы обеспечить минимальное давление на кровлю и при этом не создавать дополнительных изгибающих нагрузок на стены дома. Чаще всего проблему прочности решают использованием вальмовых вариантов каркаса. Она сложнее в постройке, но дает ряд интересных преимуществ. Даже внешний вид вальмовой крыши более приятен глазу, в то время как обычный двухскатный вариант с прямыми фронтонами создает впечатление определенной незаконченности.

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Диагональные стропила

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Чтобы не считать размеры балок, можно воспользоваться таблицей

Как крепить нижние концы стропил

Скользящее крепление для стропил

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

ВЫВОДЫ:

  • Вальмовая кровля сложна в исполнении, но отличается высоким уровнем прочности.
  • Стропильная система – основа кровельной конструкции.
  • До начала работ необходимо подготовить чертеж и сделать точные расчеты.
  • Сначала укладывают мауэрлат, который будет опорой для системы стропил.
  • Стропильные ноги являются главной несущей деталью конструкции.
  • Стропила вальмовой кровли бывают висячими и наслонными.
  • Для повышения прочности наслонных стропил используют шпренгель.
  • Диагональные стропила ответственны за удержание веса всей кровли.
  • При небольшом угле наклона кровли стропильная система требует укрепления.
  • Последним штрихом является установка обрешетки.
  • Использование замерной рейки значительно упрощает проведение работ.

https://youtube.com/watch?v=bp9HsbknNQY

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
