Как проверить двигатель шуруповерта мультиметром

Исправность обмоток статора

Для выполнения этой проверки мультиметр переводится в режим измерения сопротивления с максимальной чувствительностью (диапазон 200 Ом или аналогичный).

Трехфазный двигатель

Наиболее сложный случай – 3-фазный электродвигатель, на корпус которого выведено 6 клемм, каждая из которых отвечает за начало и конец конкретной обмотки.

В схематической форме это показано ниже

Важно здесь то, что все обмотки одинаковы

Упрощенная электрическая схема 3-фазного электродвигателя

Порядок проверки:

  • сначала мультиметром, который показывает сопротивление, определяются пары клемм, отвечающие за конкретную обмотку;
  • точно замеряется сопротивление каждой из них, а полученные значения сравнивается между собой. Отсутствие разницы свидетельствует об исправности обмоток, а также о том, что у них отсутствуют межвитковые замыкания соответствующей обмотки.

Однофазный двигатель

В отличие от своего 3-фазного аналога у однофазного, кроме снижения рабочего напряжения до 220 В, до двух уменьшается также количество обмоток: одна из них считается рабочей, а вторая – пусковой.

При этом примерно равной популярностью пользуются две схемы их соединения, которые условно показаны ниже и внешне отличаются друг от друга количеством клемм.

На практике с одной из таких схем можно столкнуться на таком популярном бытовой устройстве как стиральная машина.

Варианты соединения рабочей и пусковой обмоток однофазного электродвигателя

Вне зависимости от схемы соединения обмоток, которые выбрал разработчик машинки, выполнением нескольких измерений можно проверить сопротивление каждой из обмоток. Более мощная рабочая обмотка будет иметь меньшее сопротивление.

4-контактная схема потребует выполнения шести измерений (АВ, АС, АD, BC, BD и CD – при указании, например, АВ считается, что мультиметр подключается к точкам А и В).

Важно при этом то, что:

  • изменение положения щупов на противоположное не должно менять показаний мультиметра (AB = BA);
  • у исправного двигателя только два измерения дадут конечное значение сопротивления максимум в десятки Ом (например, AB и CD), остальные покажут разрыв.

Для трехконтактной схемы всего будет получено три результата. Наибольшее сопротивление относится к последовательному соединению двух обмоток (оно измеряется между точками А и С на правом эскизе рисунка, показанного выше), среднее – характерно для пусковой обмотки и наименьшее – для рабочей.

Проверка пробоев и утечек на корпус

Штатным прибором для определения сопротивления изоляции является мегаомметр. Бытовой мультиметр эту функцию не реализует из-за малого напряжения батарейки и относительно невысокой чувствительности самого устройства в части малых токов.

Поэтому с его помощью можно только убедиться в отсутствии пробоев. Например, для схемы, показанной ниже любое измерение DA, DB и DC должно показывать разрыв.

Контрольные точки для измерений отсутствия пробоя на корпус

Более сложная схема показана на следующем рисунке. Суть выполняемого эксперимента состоит в искусственном увеличение тестирующего напряжения, для чего задействуется 220-вольтовая сеть.

При сборке схемы необходимо использовать обычную лампу накаливания мощностью примерно 60 Вт, которая берет на себя функции токоограничивающего резистора.

Проверка исправности изоляции с помощью сетевого напряжения

Мультиметр используется в режиме амперметра, для защиты от повреждения прибора чрезмерно высоким током измерения начинают на максимально грубой шкале, постепенно увеличивая чувствительность.

Изоляция считается исправной, если измеряемый ток I не превышает I = 1 мкА. С учетом того, что сопротивление лампы много меньше сопротивления изоляции Rиз, величину последнего находят как Rиз = 220/I МОм, причем ток в эту формулу подставляют в мкА.

При проведении описываемого эксперимента задействуется напряжение 220 В, то есть следует соблюдать все правила электробезопасности. Дополнительно двигатель должен быть демонтирован и располагаться на диэлектрическом основании.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

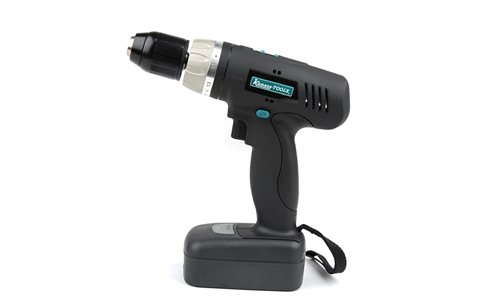

Одним из самых востребованных приспособлений домашних мастеров является шуруповерт. Однако данное приспособление иногда ломается, как и любое другое. Если это произошло, в некоторых случаях можно заменить данный инструмент электрической дрелью. Если работы с помощью электродрели выполнить нельзя, понадобится отнести шуруповерт в сервисный центр для того, чтобы специалисты произвели ремонт инструмента. Однако на это может уйти много времени и денежных средств. Поэтому можно использовать еще один вариант — выполнить ремонт шуруповерта своими руками.

Шуруповерты обычно используются для сборки мебели как в домашних условиях, так и на производстве.

Перед тем как производить ремонтные работы, понадобится ознакомиться с конструкцией данного приспособления. На рис. 1 можно увидеть данный инструмент в разобранном виде.

Элементы, которые нужны для того, чтобы сделать шуруповерт:

  • мультиметр;
  • зажимы;
  • наждачная бумага;
  • запасные элементы.

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

Общие рекомендации перед проверкой аккумулятора

Аккумулятор – это источник с помощью которого электродвигатель приводится в движение. В его конструкции применяются цилиндрические банки с никель-кадмиевым, литий-ионным или металл-гидридным заполнением. Каждая банка выдает напряжение от 1.5 до 4 Вольт. Это зависит от того, чем она заполнена. Друг с другом они соединены последовательно, в результате напряжение каждой суммируется. На инструмент оно передается через контакты.

Перед тем как проверить аккумулятор шуруповерта Bosch (Бош), Dewalt, Интерскол на наличие различных неисправностей, надо помнить, что установленные никель-кадмиевые АКБ обладают эффектом памяти. То есть емкость батареи из-за нерегулярных и частых подзарядок уменьшается, аккумулятор на сто процентов свой ресурс не использует.

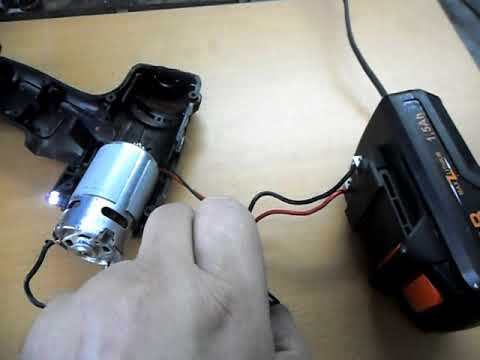

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Критерии выбора мультиметра

Для тестирования различного электрооборудования применяют мультиметры. В продаже можно встретить различные варианты исполнения этого измерительного прибора, все они имеют свои особенности. Основными критериями выбора назовем следующие моменты:

Стрелочный или цифровой циферблат. Цифровой сегодня более востребован, так как обладает большим количеством различных функций и высокой точностью. Сегодня стрелочные модели практически не встречаются в продаже.
Функциональные возможности. Чем больше функций, тем более широкая область применения устройства. За счет этого повышается стоимость измерительного прибора.
Подсветка и кнопка удержания снятых показателей позволяют повысить комфорт применения мультиметра.
Чем ниже погрешность в работе, тем точнее тестер

Большинство моделей имеют погрешность не более 3%.
Если предусматривается профессиональное предоставление услуг, то следует уделить внимание модели с высокой степенью защиты от пыли или влаги. Чем выше степень защиты устройства, тем больше оно прослужит.
Класс электробезопасности

Все измерительные приборы делятся на 4 класса, которые определяют область применения мультиметра.

Редкие неисправности

Намного реже в коллекторных двигателях случаются обрывы и выгорания обмоток и мест подключения. Также редко можно встретить оплавления, замыкания ламеля пылью графита.

Чтобы избежать таких поломок, во время внешнего осмотра нужно всегда обращать внимание на:

  • цельность обмоток;
  • наличие почернения на обмотках;
  • прочность контакта ламелей коллектора с выводами проводов. Если есть необходимость, то их нужно перепаять;
  • количество графитовой пыли между ламелями коллектора. Обязательно удалите пыль, если нужно;
  • присутствие горелого запаха (это может быть изоляция).

При визуальном осмотре вы обнаружили, что обмотка статора/ротора повреждена? Сдайте ее на перемотку или просто замените новой.

К сожалению, повреждение обмотки не всегда можно увидеть невооруженным глазом, поэтому если очевидных поломок нет, прозвоните их с помощью мультиметра.

Проверка конденсатора с использованием мультиметра

Проверка конденсатора мультиметром

Конечно, наиболее надежный способ проверить неисправный однофазный двигатель с конденсатором – использовать омметр для измерения величины сопротивления. Прибор точно покажет сопротивление конденсатора, а по этому уже можно делать выводы о том, насколько целостным является диэлектрик, от чего напрямую зависит исправность электронного устройства.

В бытовых условиях, когда точных значений от вас никто не требует, а вам нужно лишь узнать причину поломки, достаточно будет и мультиметра.

Алгоритм проверки следующий:

  • мультиметр переключается в режим измерения Ом;
  • затем нужно выставить верхнее значение сопротивления – бесконечность;
  • произвести измерение сопротивления конденсатора на выводах.

Если сопротивление будет низким (а это любое значение, помимо бесконечности), то устройство, которое проходит тест, сломано. Тут либо пробит диэлектрик, либо вытек электролит.

Стрелка циферблата на тестере показывает небольшое отклонение, а затем возвращается на исходную позицию? Конденсатор исправен и потихоньку набирает емкость.

Стрелка прибора, которая отклонилась, а затем зафиксировалась на одном из значений также свидетельствует о поломке электронного устройства.

Поломки, которые можно определить с помощью мультиметра

Как мы уже выяснили, мультиметр – незаменимый прибор для быстрой и многопрофильной проверки двигателей на исправность. Он найдется у всех профильных мастеров и во многих домашних мастерских. С его помощью можно выявить основные виды поломок электроприборов, и двигатели не исключение.

Наиболее частыми поломками в электродвигателях и других машинах такого типа являются следующими:

  • оборвавшаяся обмотка на роторе или статоре;
  • наличие короткого замыкания;
  • наличие межвиткового замыкания.

Каждая проблема из списка выше заслуживает более близкого ее рассмотрения.

Замер под нагрузкой

Если батарея на холостом ходу показывает относительно нормальный результат, можно перейти к испытанию под нагрузкой. В качестве эквивалента двигателя можно использовать резистор. Его сопротивление выбирается из соображений номинального тока нагрузки бытового шуруповерта, который на холостом ходу составляет не более 2 ампер (скорее всего, 1..1,5 А), при средней нагрузке около 5 А, при максимальной – до 10 А. Поэтому для испытаний целесообразно выбрать резистор так, чтобы ток составлял 5..10 А. Вычисляется номинал по закону Ома: R=U/I. Так, для шуруповерта на 12 вольт сопротивление резистора должно лежать в пределах 1,2..2,4 Ома. Мощность должна быть от 60 до 120 Вт. Такой резистор найти трудно, поэтому можно соединить параллельно, например, 6 десятиваттных резисторов по 10 Ом и получить нагрузку мощностью 60 Вт и сопротивлением 1,6 Ом.


Резистор 10 ватт 10 Ом.

На этот эквивалент надо нагрузить заряженный аккумулятор и замерить напряжение под нагрузкой.


Проверка батареи на эквивалент нагрузки, состоящий из ламп накаливания (при наличии второго мультиметра желательно контролировать ток в цепи).

Другой вариант – составить эквивалент из ламп накаливания, при необходимости соединив их параллельно до достижения нужной мощности. Но тут следует иметь в виду, что сопротивление нити лампы зависит от протекающего через нее тока. Светодиодные приборы свободны от этого недостатка, но их потребление энергии намного ниже, чем у традиционных источников света. Чтобы набрать хотя бы 60 ватт мощности (потребляемой, а не эквивалентной!), потребуется достаточное количество LED-элементов.

Под нагрузкой напряжение несколько просядет относительно уровня холостого хода. Степень снижения зависит от состояния батареи. Четких критериев допустимого уровня снижения напряжение нет, но ориентировочно можно оценить состояние АКБ, сравнив ее с новой батареей.

Как с помощью мультиметра проверить АКБ шуруповерта

Многие люди не знают, как проверить аккумулятор шуруповерта. Сделать это можно несколькими способами.

Проверка под нагрузкой

Лампа автомобильной фары используется для создания нагрузки на АКБ

Если человеку нужно разобраться, насколько быстро будет разряжаться накопитель, его придется проверять под максимальной нагрузкой. Ее мощность равна половине силы тока, которая отдается аккумулятором. Чаще всего это значение составляет около 30-40 Вт. Поэтому, чтобы создать нагрузку, можно воспользоваться обычной лампой от фар машины.

При проведении измерений батарея подключается к источнику нагрузки при помощи амперметра. Чтобы измерить показания, необходимо воспользоваться вольтметром. Аккумулятор включается на 3-4 минуты. Во время его работы напряжение не должно опускаться ниже 12.4 В.

Проверка элементов питания накопителя

Поломка аккумуляторной «банки» часто приводит к ухудшению работы АКБ

Если в ходе предварительных проверок были выявлены неисправные компоненты, придется разбирать батарею и извлечь все основные элементы питания. Возможно, один из них вышел из строя и именно из-за этого ухудшилась работоспособность аккумулятора.

Для начала необходимо внимательно осмотреть соединения. Довольно часто они повреждаются, что приводит к общему понижению параметров батареи. Если визуально все в порядке, надо прозвонить «банки». Напряжение этих элементов не должно опускаться ниже 1.2 В.

Проверка по величине сопротивления

Проверить работоспособность батареи можно при помощи сравнения внутреннего сопротивления «банок». Чтобы узнать эту величину, придется поделить напряжение на силу тока и отнять нагрузочное сопротивление.

Для нагрузки рекомендуется использовать резистор на 10 Ом. Если полученное значение меньше 1 Ом, значит аккумулятор функционирует нормально.

Как измерить емкость

Емкостный тестер используется для точного определения емкости АКБ

Чтобы определить настоящую емкость батареи, необходимо воспользоваться специальными емкостными тестерами. Во время работы такие устройства отправляют аккумулятору зондирующие импульсы. При получении ответного сигнала тестер анализирует их при помощи установленного процессора и делает необходимые вычисления, в результате которых можно узнать реальную емкость. Данная информация выводится на дисплей.

Как проверить ток утечки

Чтобы узнать ток утечки, придется воспользоваться мультиметром. Это универсальное устройство, которое может работать как амперметр, омметр и вольтметр. Для измерения утечки тока необходимо выполнить такую последовательность действий:

  1. Установить в мультиметре определение ампер на 10 А.
  2. Разорвать цепь и в место разрыва на отрицательном полюсе подсоединить измеряющее устройство.
  3. Ознакомиться с показаниями на дисплее.

Нормой считаются показания на уровне 30-70 мА.

Проверка остальных параметров

Единственный параметр, который осталось определить во время диагностики неисправностей аккумулятора — его саморазряд. На самом деле сделать это довольно легко. Необходимо ежедневно проводить замеры напряжения в течение месяца. Это позволит понять, насколько сильно разряжаются батареи.

Довольно часто случается такое, что шуруповерт перестает работать из-за неисправности аккумулятора. Чтобы убедиться в том, что он действительно вышел из строя, необходимо его проверить. Однако перед этим надо разобраться с тем, как правильно проводить такую проверку.

Ключевые конструктивные особенности, базовые подходы к выполнению его проверок

Любой электродвигатель, вне зависимости от его исполнения, всегда содержит стационарную часть, которую традиционно называют статором, и взаимодействующий с ним вращающийся элемент конструкции, который обычно называют ротором.

Основные элементы конструкции электродвигателя

Иногда для обозначения ротора привлекается термин якорь. В подавляющем большинстве двигателей ротор находится внутри статора.

Механическая работа снимается с ротора, превращение вращательного движения в прямолинейное или иное перемещение возлагается на иные внешние известные механизмы, рассмотрение которых выходит за рамки данной статьи.

Равным образом не рассматриваются так называемые линейные электродвигатели, которые обеспечивают линейное перемещение подвижной части его конструкции без выполнения промежуточного преобразования вращательного движения.

Подробнее — как работает шаговый двигатель.

Статор включает одну или несколько статорных обмоток, при протекании тока через которую (которые) формируется вращающееся магнитное поле.

Поле статора взаимодействует с полем ротора, в результате чего возникает вращающий момент, позволяющий выполнить механическую работу. Для уменьшения бесполезных потерь и наращивания КПД двигателя в целом ротор монтируется на подшипниках.

Из приведенного кратного описания немедленно следует три основных положения, которые всегда выполняются в исправном электродвигателе:

  • при подаче на обмотки номинального напряжения по ним протекают рабочие токи, на которые изначально рассчитана конструкция двигателя;
  • изоляция токопроводящих частей конструкции не имеет механических повреждений и обеспечивает заданное значение сопротивления;
  • механическая часть системы ротор-статор в части состояния подшипников, значения зазоров, величины затяжки гаек, уровня износа щеток и аналогичные им полностью соответствуют требованиям норм.

Проверки исправности электродвигателя всегда в явной или неявной форме включают контроль этих положений, выполняемых различными способами. К таковым относятся, например, визуальный осмотр подшипников, проверка величины зазоров, легкости вращения ротора и т.д.

В дальнейшем сосредоточим свое внимание на выполнении проверок тех электрических компонентов двигателя, неисправности которых можно выявить только с помощью мультиметра. При построении схемы соответствующих измерений необходимо обязательно учитывать конструктивные особенности проверяемого электромотора

По умолчанию считается, что двигатель подключается к сети 220 или 380 В

При построении схемы соответствующих измерений необходимо обязательно учитывать конструктивные особенности проверяемого электромотора. По умолчанию считается, что двигатель подключается к сети 220 или 380 В.

Дополнительно укажем на такую особенность электродвигателя как его обратимость. Под последним понимается то, что при вращении ротора под воздействием внешнего усилия он вырабатывает электрический ток.


Чем отличается синхронный двигатель от асинхронного

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Прозваниваем асинхронный двигатель

Переводим селектор тестера в сектор, отвечающий за сопротивление на предел в 100 или 200 Ом. У асинхронного двигателя три вывода. Значение сопротивления между одним из крайних и средним контактом лежит в пределах 30–50 Ом, а между другим крайним и средним — в пределах 15–20 Ом. Если всё так и обстоит — обмотки двигателя исправны

Положение щупов — красный-чёрный — при измерении неважно. Проверяем утечку на массу

Для этого переводим селектор тестера в режим измерения сопротивления на 2000 килоом. Один щуп замыкаем на клемму двигателя, другой — на корпус. Должна быть единица на индикаторе. Последовательно проходим все остальные клеммы. Результаты измерений при этом меняться не должны. Если всё так — утечки на массу нет, двигатель исправен.

Сборка электродвигателя

Чтобы собрать двигатель следует поставить ротор на место и наживить необходимое количество болтов. Все крепления ставить не нужно, собираем для замера токов в цепи.

Замерять токи каждой фазы необходимо прибором «токовые клещи». Токи должны быть равны по трём фазам и соответствовать табличным данным.

После проведения испытаний вращения двигателя и проверки работы на холостом ходу, разбираем мотор снова.

Производим покрытие статора лаком. Когда пропитались обмотки и заполнились все пустоты, статор размещают в подвешенном состоянии на длительное время. Лишний лак должен стечь и высохнуть в течение 3 часов на открытом воздухе. Можно просушить покрытые детали в печи.

Просушив двигатель, проводим сборку электродвигателя, проверяем ещё раз сопротивление изоляции. Затем осуществляем проверку токов на холостом ходу.

  1. Не рекомендуется перемотанный двигатель сразу включать в полное напряжение. Сначала подвергают запуск через трансформатор — понижающий. Электродвигатель должен слабо начать вращение, отсутствие дыма и запахов подгорания свидетельствует об исправной работе.
  2. Если замечены какие-то отклонения в работе, следует выявить причину на неработающем моторе. Только после этого повторив проверку при помощи трансформатора, следует включать на полное напряжение.

В итоге получили перемотанный электродвигатель.

Рекомендации специалистов по перемотке

  • При определении неисправности двигателя необходимо помнить, что в довольно в частых случаях, когда сопротивление изоляции упало и имеет какие-то малые значения, двигатели достаточно очистить от грязи и просушить от накопленной влаги применяя печку, называемой «тепловой пушкой».
  • В редких случаях возможен ремонт старой изоляции: если произошло короткое замыкание из-за вибрации и место соприкосновения под фланцами. Поможет зачистка изоляции, её восстановление и залить лаком.
  • При прозвонке установлено межвитковое замыкание? Сопротивление одной обмотки ниже чем других. Определяется омметром. Можно попытаться определить нужный виток. Для этого придётся перекусывать провода между витками и определять сопротивление каждого.
  • В редких случаях можно извлечь испорченный виток, заменить на новый, спаять концы и проверить на стенде. Такие же шаги можно использовать при коротком замыкании.
  • Перематывать виток на шаблон необходимо равномерно, заполняя провод к проводу, без перекосов, без нахлестов, согласно размерам статора. Иначе есть риск при сборке не вставить ротор. Сечение и марка проводов должно соответствовать оригиналу.

Далее, следует залить обмотку специальным лаком. Обязательно перед заливкой надо проверить вращение двигателя с помощью трансформатора. Потом под полным напряжением. Эта проверка исключит возможность испорченного материала.

Использование поверенных приборов для определения параметров двигателя: сопротивления и тока холостого хода. При проверке в схеме питания двигателя должна стоять исправная защита, настроенная выше двух третьих номинального тока.

Как заменить щетки

Каждая из графитовых щеток располагается на торце двигателя возле места его соединения с кнопкой. Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой.  Щетка может располагаться в середине корпуса двигателя под задними крышкам либо снаружи. Если износ одной щетки составляет хотя бы 40%, то необходимо сразу две. Также необходимо выполнить проверку контактов. Если у щеток имеется износ, то об этом свидетельствует:

  • работа двигателя с рывками;
  • возникновение несвойственных для исправного оборудования звуков;
  • появление искрения и запаха гари.

Как правильно заряжать аккумулятор

Чтобы аккумулятор проработал дольше, нужно тщательно соблюдать правила зарядки, особенно сразу после покупки. Из-за нарушений правил чаще всего и появляется «эффект памяти» и другие проблемы. Вот основные из требований:

  1. Разные модели имеют отдельные требования.
  2. Аккумулятор нужно отсоединять сразу после полной зарядки.
  3. Ni-Cd на длительное хранение оставлять разряженными.
  4. Ni-MH оставлять полностью заряженными.
  5. Li-Ion хранить разряженными не до конца.

Первый раз или после длительного хранения провести несколько циклов полной зарядки-разрядки. Перед длительным использованием стоит провести хотя бы первичную проверку аккумулятора, ведь даже одна неисправная «банка» нарушит работу всего устройства.

Как отремонтировать патрон

Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:

  1. Конус Морзе.
  2. Резьбовое соединение.
  3. Резьбовое соединение с фиксирующими винтами.

Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:

  • значение маркировки «1–6 В10» свидетельствует о способе крепления при помощи конуса Морзе.
  • надпись на подобии «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» свидетельствует о метрической или дюймовой резьбе.

В случае, если патрон крепится посредством резьбы, то необходимо выполнить ряд следующих действий:

  1. Разжать каждый кулачок патрона.
  2. При наличии винта выполнить его выкручивание.
  3. Выполнить зажим шестигранного Г-образного ключа (10 мм) короткой стороной в патроне.
  4. Малыми оборотами запустить и сразу выключить шуруповерт, таким образом чтобы произошел удар длинного края шестигранного ключа об стол. Чтобы не включать прибор необходимо просто несколько раз ударить молотком по шестиграннику. Таким образом произойдет сдвиг резьбы и выкручивание патрона.

При отсутствии результата можно разобрать шуруповерт и вынуть из него собранный редуктор. Для этого достаточно воспользоваться Г-образным трубчатым ключом (зачастую на «19»), чтобы открутить патрон, зажимая с другой стороны сторон крепежный болт редуктора с накидными головками ключей. Они обеспечивают необходимым упором, благодаря чему патроны легко откручиваются руками.

При разборке патрона снимается заглушка у основания

Пластиковые заглушки нужно осторожно поддеть ножом. Металлические следует выбивать молотком, нанося удары по основанию патрона:

  1. Необходимо заранее предусмотреть наличие большого болта, который следует закрепить в патроне и с легкими усилиями поджать, чтобы выполнить центровку. Выступ головки болта должен быть на более 2-3 см над патроном.
  2. Далее следует ударить молотком по поверхности головки болта. Патрон должен выскочить из держателя.

Наиболее часто встречаемая неисправность патронов:

  • неровно зажимаются биты;
  • возникают люфты между битой и кулачком;
  • кулачок неравномерно выдвигается.

Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:

  1. Разобрать патрон.
  2. Произвести снятие конусной гайки, состоящей из двух элементов.
  3. Выкрутить зажимной кулачок.
  4. Проверить резьбу на гайке и кулачке, заменить каждую неисправную деталь.
  5. Полностью собрать патрон.

Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
