Как проверить магнето триммера

Системы зажигания бензопилы

Не слишком много лет назад, системы зажигания, используемые в профессиональных пилах были кулачковые. Они были тяжелыми, сложными, дорогими и склонны к всевозможным проблемам – особенно в дождливые дни. Даже когда у пилы «была искра,» она часто трудно запускалась. Некоторые пилы едва производили достаточно энергии, чтобы дать вспышку на частоте вращения коленчатого вала. И постоянное дерганье ручки стартера было нормой.

Сегодняшние системы являются небольшими, легкими, и прочными. По сравнению с ранними системами зажигания они почти безотказны. Современная катушка является профессиональной и практически всегда служит весь срок службы бензопилы. В то время как изменения в системах зажигания были капитальными, иногда могут встречаться проблемы в работе. Часто эти проблемы легко исправить самому и не требуют поездки в мастерскую за дорогим ремонтом.

На что обращать внимание, когда затруднен запуск двигателя?

Когда возникли проблемы зажигания, один из первых пунктов на предмет инспекции является – свеча зажигания

Обратите внимание на повреждения керамического изолятора или признаки износа на электроде. Если свеча имеет съемный колпак, убедитесь, что он прилегает туго

Далее, посмотрите на провода ведущие от катушки, нет ли на них обрыва или повреждения изоляции. Вибрация двигателя может привести провода к трению друг о друга или другого компонента. При трении страдает, даже самая прочная изоляция.

Провод выключателя, который терся достаточно долго, может вызвать тот же эффект, что и выключатель при выключении пилы. Другими словами замкнуть провод управления катушки.

Другие проблемы возникают, когда провода проходят между частями антивибрационной системы пилы. Постоянные изгибы и растяжения в конечном итоге могут привести к их разрушению. Иногда эти обрывы не являются очевидными, потому что они происходят внутри изоляции. Обрыв иногда трудно найти, потому что провод внешне может выглядеть идеально.

Провод свечи зажигания, также, должен быть проверен. Иногда колпак свечки провода зажигания может вызывать проблемы. Видимым знаком проблемы является коричневый или жженый остаток на внешней керамики свечи зажигания. Это признак того, что искра гуляет вдоль внешней керамической обмотки свечи зажигания. В это время пила может работать, но работа будет неустойчива и будут гулять токи.

Проверьте колпак свечи зажигания на целостность и наличие трещин. Если колпачок свечного провода поврежден, пила может по-прежнему работать, но может дать оператору неприятный болевой шок, если он приблизится к нему. В приведенном выше фото, следите за проводом и колпаком. Также имеет место выход из строя транзистора, который вделан в колпак, на некоторых моделях пил.

В системе зажигания пилы часто выходят из строя тумблеры выключения, их можно проверить. Отсоедините провода выключателя от модуля и проверьте зажигание. Иногда переключатель заставляет его быть постоянно «выключенным.» Если у вас есть искра после отключения выключателя, замените его и протестируйте пилу.

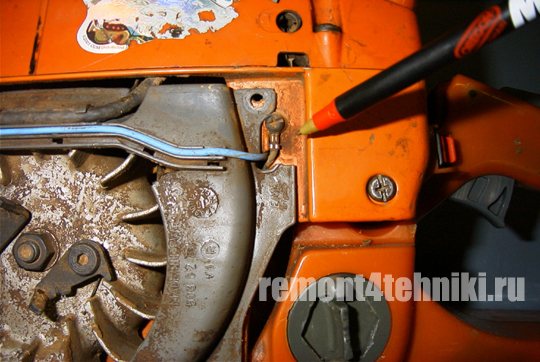

Оболочка на этом проводе изношена, видно износ в месте движущихся деталей. Все провода подвержены повреждениям от вибрации и должны проверяться время от времени.

Постоянно проверяйте провода, они должны быть не в натяг и не переломлены, а также провода не должны плотно касаться вибрирующих деталей.

Диагностика технического состояния узла

Что касается диагностики, то она осуществляется следующим образом:

Сначала необходимо подключить высоковольтный кабель к выводу напряжения.
Второй конец кабеля следует удерживать на расстоянии около 0.5-0.7 см от корпуса устройства.
В таком положении провода необходимо резко провернуть ротор по ходу вращения. Если магнето отрегулированное, то в результате поворота ротора между контактом провода и корпусом должна проскочить искра. Если она отсутствие или же слишком слабая, еле заметная, вероятнее всего, устройство нужно проверить на предмет неисправностей и, при необходимости, отрегулировать.

Устройство зажигания мотоблока

Система зажигания относится к перечню самых важных узлов как фирменного, так и самодельного мотоблока. Основная ее функция заключается в генерировании искры, которая нужна для воспламенения и постепенного сгорания топлива в хромированном цилиндре ДВС.

Простота заводского устройства узла позволяет выполнить собственноручный ремонт зажигания мотоблока, который, чаще всего, заключается в выставлении зазора между его элементами. Однако, чтобы сделать это правильно, нужно изучить конструкцию узла.

Устройство зажигания любого хозяйственного сельхозагрегата включает катушку, которая изначально подключена к электрическому питанию системы, а также магнето и свечи. Во время запуска силового агрегата мотоблока происходит подача напряжения, в результате чего между магнитным «башмаком» и штатной свечой образуется ярко выраженная искра. Она необходима для мгновенного воспламенения горючего, которое в этот момент находится в камере сгорания мотора. Более детально о строении системы зажигания используемого мотоблока расскажет фото.

Электронная система зажигания мотоблока также часто комплектуется прерывателями, срабатывающими в автоматическом режиме при появлении любой из неисправностей узла. Это приводит к аварийному отключению электрического питания в сети.

Принцип работы магнето

Перед тем, как проверить катушку и отрегулировать ее, давайте разберемся в принципе работы узла. При вращении магнита происходит возбуждение тока в первичной обмотке, которая замкнута с помощью контактов прерывательного устройства. В тот момент, когда сила тока на первичном участке достигает максимального значения, на прерывательном механизме происходит размыкание контактов. Соответственно, это приводит к разрыву первичного тока.

В итоге исчезает и магнитное поле, создающееся с помощью первичного тока. Из-за изменения магнитного поля на вторичном участке цепи происходит образование высоковольтного напряжения. Это напряжение может пробить целый зазор между электродами свечи. Когда ротор магнето продолжает вращаться, это приводит к появлению новой искры.

Раритетное магнето для автомобилей 1920-1930 г.в.

Сооружение испытательного стенда

Проверим имеющуюся магнето на работопригодность и как следует отрегулируем. Для обеспечения эффективности выполняемой работы для магнето нужно будет сконструировать привод. Будем делать настольный испытательный стенд. Для проведения данной операции нам потребуется:

Реверсивная дрель со специальным кронштейном для установки ее на поверхность стола (верстака)
Ключ- трубка или головка на 11мм (Одиннадцать!)
Отвертка крестовая
Отвертка плоская

Прикрутите специальный кронштейн к поверхности стола. В него вставьте реверсивную дрель и закрепите ее. Если кронштейна не имеется, то понадобится помощник, чтоб пускать дрель в движение. И то этой помощи может не хватить. Так что лучше вооружитесь данным кронштейном. При помощи рычага направления вращения дрели установите ее вращение по часовой стрелке (если мы держим дрель за рукоятку, патрон должен вращаться по часовой). Выставьте на дрели минимальные обороты.

Снимите магнето с корпуса двигателя вместе с бронепроводом и свечой. Снимите с магнето бабочку (лопасть, при помощи которой она приводится в движение двигателем). Для этого воспользуйтесь ключом на 11мм в виде трубки или воспользуйтесь головкой на 11. Открутите крепежную гайку бабочки магнето и, не потеряв шпонку, снимите бабочку. Далее магнето зажмите в патрон дрели за ее конический вал (откуда вы сняли только что бабочку). Под корпус магнето при необходимости нужно подложить брусок, чтобы предотвратить ее проворачивание относительно оси вращения. Уточните, что вращаться магнето будет в нужном направлении, если вы включите дрель (указатель направления хода движения высечен на корпусе магнето).

И помните! Не допускайте высоких оборотов и не относите бронепровод от корпуса магнето более чем на 10мм – это грозит выходу из строя высоковольтной обмотки катушки! И подолгу не крутите! Только кратковременно!

При включении дрели вал магнето начинает вращаться и приводить конструкцию в рабочее состояние. Прислоните свечу к корпусу магнето и посмотрите, насколько качественная искра образуется на электродах свечи. Если искра слабая, попробуйте отсоединить свечу, снимите с бронепровода наконечник. Зачистите конец бронепровода на 2мм. При включенной дрели смотрите, поднося к корпусу магнето, насколько эффективна искра. Пробуйте поменять обороты на более высокие (приближенные к оборотам двигателя мото). На моем магнето без усовершенствований искра прошивает 7-10 мм! Искра должна быть бело-голубой, без проскоков. Вырабатывается с характерным потрескивающим звуком. Если с этим у вас все в порядке, можете сразу переходить к Части 2 статьи.

Если вас не устраивает работа магнето (искра слабая, искра проскакивает, искра через раз, при повышении оборотов искра вообще пропадает), будем настраивать магнето.

Установка магнето на двигателе

Двигатель будет развивать наибольшую мощность в том случае, если рабочая смесь воспламенится в его цилиндрах до прихода поршня в ВМТ при такте сжатия, т. е. если зажигание будет иметь опережение. Опережение зажигания необходимо для того, чтобы к моменту прихода поршня в ВМТ давление в цилиндре от сгоревших газов было близким к наибольшему. Опережение зажигания можно достигнуть установкой магнето на двигателе двумя способами.

Первый способ.

Установить ротор магнето в положение начала размыкания контактов, что соответствует моменту появления искры в свече, а поршень установить в цилиндре на такте сжатия, не доведя до ВМТ на требуемый угол опережения.

Второй способ.

Поршень установить точно в ВМТ при такте сжатия, а ротор магнето повернуть по ходу вращения от положения размыкания контактов на указанный угол. Используя один из этих способов, установку магнето на двигателях разных марок производят в следующем порядке.

Установка магнето на двигатель ПД-10М.

Вращая в двигателе ПД-10 коленчатый вал за маховик, установить поршень в ВМТ, пользуясь стержнем, опущенным в свечное отверстие.
Повернуть коленчатый вал в обратную сторону, установить поршень на 5,8 мм ниже ВМТ, что соответствует постоянному углу опережения зажигания в 27°.
Установить ротор магнето в положение, соответствующее началу размыкания контактов прерывателя.
Соединить магнето с приводом. Если при установке положение начала размыкания контактов нарушилось, то восстановить его можно поворотом корпуса магнето в пределах овальных отверстий на фланце, после чего затянуть гайки крепления магнето.

Установка магнето на двигатель Д-24.

Установить магнето на нижний (неподвижный) болт. Навернуть, не затягивая, гайку верхнего болта.
Проверить установку магнето, для чего:
- установить поршень первого цилиндра в положение такта сжатия и проверить магнето на искрообразование;
сняв крышку с лючка картера маховика, медленно вращать коленчатый вал до щелчка ускорителя магнето. В этот момент стрелка, прикрепленная к кожуху маховика, должна совпадать с меткой «зажиг» на нем. В противном случае надо повернуть корпус магнето вокруг нижнего болта. При повороте магнето на себя запаздывание зажигания при пуске будет уменьшаться, а при повороте от себя—увеличиваться.
Закрепить магнето.

Установка магнето на двигатель Д-14.

А. Установка магнето М-10В.

Установить в люке соединительного кожуха временную стрелку так, чтобы она совмещалась с меткой «О» на маховике при положении поршня в ВМТ, которое определяется с помощью установочного болта.
Совместить метку на шестерне распределителя с риской на «глазке »-корпуса магнето. Поворачивая ротор магнето в сторону нормального вращения, переместить метку шестерни от риски «глазка» на 2—3 зубца.
Не меняя положения ротора, установить магнето и закрепить его детали.
Проверить правильность установки магнето. Для этого вывернуть свечу и соединить ее с магнето. При медленном вращении коленчатого вала между электродами свечи должна проскакивать искра, когда стрелка-указатель будет находиться между рисками на торце маховика, отмеченными цифрами 3 и 5.

Б. Установка магнето М-37.

Установить поршень в ВМТ при такте сжатия.
Повернуть ускоритель в сторону нормального вращения до щелчка.
Ввести поводковые пальцы ускорителя в прорези фланца привода и закрепить магнето.
Проверить установку зажигания так же, как при установке магнето М-10Б.

Источник

Проверка катушки зажигания.

Чтоб исключить вероятные неисправности со стороны проводки и кнопок выключения, может быть на время проведения проверки отсоединить управляющие провода от катушки.

Измерение сопротивлений катушки. Данный метод не всегда применим: во-1-х, следует знать характеристики сопротивлений обмоток катушки. Во-2-х, зажигание кроме катушки индуктивности содержит полупроводниковые элементы для формирования подходящего высоковольтного импульса. Потому при попытке прозвонить магнето через высоковольтный и минусовой провод получим или показание “Разрыв цепи” или большущее сопротивление. Если цепь все таки прозванивается, то вероятнее всего, это признак неисправности.
При помощи прибора, проверяющего наличие искры. Он устанавливается в разрыв цепи меж свеч и высоковольтным проводом катушки зажигания. Устройство дорогой и применяется в главном в суровых сервисных центрах.
При помощи свечи. Выкрутите свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой меж ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, потому что свеча находится не “под давлением” и маховик будет крутиться резвее из-за отсутсвия компрессии в движке (свеча вывернута)
“Варварский” способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Как проверить катушку проверить катушку зажигания на зажигания в триммере. Этим вы заставите работать систему зажигания. Видео поможет поменять зажигание на триммере, зажигания. Как проверить катушку
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.
смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.
Важные моменты:

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

Особенности регулировки

Регулировка магнето осуществляется, если узел не может выполнять возложенные на него функции, при этом все элементы механизма целый. Настройка магнето производится путем измерения зазора между контактами прерывательного узла, при этом коленчатый вал мотора следует поворачивать за маховик. Вал проворачивается до того момента, пока расхождение контактов будет наибольшим. Отрегулируем зазор путем отпущения болта, фиксирующего контактную стойку и поворота стойку отверстий, которая установлена в прорези эксцентрика.

Когда зазор отрегулирован, необходимо протестировать механизм — это позволит определить правильность проведенного процесса. Если все сделали правильно, то сбоев в искрообразовании удастся избежать.

Замена катушки зажигания в триммере. Сделай Сам!

По мимо подмены катушки зажигания, показан метод как просто сделать паз в домашних критериях.

Коварство таковой поломки заключается в том, что диагностика ниже приведенными методами не дает 100 процентной убежденности в работоспособности катушки зажигания. Такая неявная поломка, когда искра вроде есть, но она не совершенно верная, нередко вводит в заблуждение и принуждает списывать трудности с катушкой зажигания на неисправность карбюратора. Обычные деяния в таких случаях — это повышение подачи горючего. Выходит, что поджечь обогащенную смесь такая искра может, а правильную нет. Но внедрение обогащенной консистенции приводит к резвому износу цилиндро-поршневой группы и глушителя. модуль, катушка зажигания мотокосы (бензокосы) Как выставить ЗАЖИГАНИЕ на Триммере Эхо srm 22 ges . Потому в таких спорных ситуациях еще раз проверьте и карбюратор, и катушку зажигания.

Как выставить зажигание на бензопиле

Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм

Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е

не раньше и не намного позже подачи топлива.

Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:

Открутить немного болты зажигания для ослабления.
Магниты, которые расположены на маховике, подвести к катушке зажигания.
Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
Полоску вынуть.
Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.

Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.
