Как проверить статор пилы ребир

Видео: Как Проверить Статор Болгарки На Межвитковое Замыкание

Проверяем возможность короткого замыкания на корпусе. Эта неисправность приведет к снижению мощности мельницы, возможности поражения электрическим током и повышению температуры во время работы. Работы ведутся по той же схеме. Мы включили измерение сопротивления по шкале.

Поместите красный щуп на выход обмотки и прикрепите черный щуп к корпусу статора. Если на шкале тестера обмотка короткая к корпусу, значение сопротивления будет меньше, чем для здоровой. Эта неисправность требует перемотки обмоток статора.

Пора провести измерения и проверить, не оборвана ли обмотка статора. Для этого измеряется значение сопротивления на каждой обмотке.

Нулевая точка обмоток определяется путем измерения сопротивления для каждой из них. Если устройство имеет самое низкое сопротивление обмотки, его следует заменить.

Специальный осмотр

Наиболее точным способом является проверка статора с помощью металлического шара и трансформатора тока вниз. Статор подключен к клеммам трех фаз от трансформатора. Убедившись в правильности соединения, мы включаем нашу низковольтную сеть.

Кидаем мяч внутрь статора и следим за его поведением. Если он «приклеен» к одной из обмоток, это означает, что он оборван. Мяч вращается по кругу. статор работает. Довольно ненаучный, но эффективный метод обнаружения включения статора.

Неисправности ротора

При оптимальном использовании ротор не изнашивается. Ежедневное обслуживание выполняется с заменой щеток по мере их износа. Но со временем при высоких нагрузках статор нагревается и выделяет углекислый газ. Наиболее распространенная механическая неисправность. это износ или неровные подшипники.

Мельница будет работать, но в то же время пластины быстро изнашиваются и со временем двигатель выходит из строя. Во избежание повреждения необходимо проверить инструмент и поддерживать нормальные условия эксплуатации.

Влага в контакте с металлом вызывает ржавчину. Сила трения увеличивается, ток нужен больше, чтобы работать. Наблюдается значительный нагрев контактных групп, он спаян, появляется сильная искра.

Проверка обмоток двигателя

Электронный роторный тестер. это стандартный цифровой мультиметр. Перед проверкой цепи проверьте мультиметр и его готовность к использованию. Переключатель установлен для измерения сопротивления и соприкосновения датчиков друг с другом. Устройство должно показывать нули. Установите максимальное значение измерения и проверьте:

  • Сначала проверьте ротор на наличие цепи. Прикасаясь черным датчиком к скользящему кольцу, обмотки должны зазвонить красным. Стрелка на устройстве не в масштабе, что означает, что обмотка разомкнута. Ротор должен быть перемотан;
  • измерьте сопротивление, чтобы определить возможность короткого замыкания на корпусе. Закрепите черный зонд на контактном кольце, красный ротор должен зацепиться, чтобы закрыть корпус ротора. В случае низкого показания сопротивления и звукового сигнала, такой якорь должен быть предусмотрен для ремонта;
  • звонить по обратной цепи ротора. Усиливаем щупы на якорных контактных кольцах. Исходя из масштаба устройства, от 1,5 до 6 Ом, мы протестировали работающее устройство. Все остальные значения на шкале указывают на неисправность мультиметра.

Это завершает проверку ротора. Опять же, основные шаги по устранению неполадок должны быть вызваны. Измельчитель или любое другое устройство должно быть отключено перед проверкой.

Перед проведением измерений следует осмотреть корпус, изоляцию и отсутствие отложений на статоре и роторе.

Контактные поверхности должны быть очищены от пыли и грязи. Загрязнение вызывает увеличение тока при потере мощности двигателя.

При первом удалении инструмента запишите все свои шаги. Это позволит вам в следующий раз подсказать, чтобы избежать лишних деталей во время сборки. Когда щетка покидает край держателя щетки менее 5 мм, эти щетки следует заменить.

Вы можете проверить схему вращения с помощью электронного тестера, то есть мультиметра.

Схемы построения электродвигателей

Функции источника энергии для двигателя может выполнять сеть постоянного и перемененного тока.

Изменение направления протекания тока, необходимое для создания вращающегося магнитного поля, обеспечивается различными способами. В частности, широко распространены коммутаторы.

Коммутатор может быть:

  • внутренним механическим (он применяется в коллекторных двигателях постоянного и переменного токов);
  • внутренним электронным (так называемые бесколлекторные электронные двигатели);
  • внешним (на этом принципе построены однофазные и трехфазные асинхронные электродвигатели переменного тока.

Коллекторные и бесколлекторные электродвигатели

Принцип действия коллекторного электродвигателя иллюстрирует картинка ниже, на которой схематически представлено взаимодействие одного из витков роторной обмотки с магнитным полем.

Схема создания вращающего момента в коллекторных электродвигателях

В такой структуре после выполнения ротором половины оборота направление тока меняется на противоположное (правая часть изображения) и магнитное поле вместо ускорения начинает тормозить ротор.

Для устранения этого нежелательного эффекта в состав конструкции двигателя вводят механический или электронный коммутатор, который через каждую половину оборота меняет направление тока, протекающего через статорную обмотку на противоположное.

В результате этого поддерживается постоянный по направлению вращающийся момент.

Подача напряжения на обмотки ротора при наличии такой необходимости выполняется через специально предназначенные для этого токосъемные кольца, к которым подключают начало и конец соответствующей обмотки.

Управление подачей тока в коллекторных двигателях осуществляется механическим коммутатором, в бесколлекторных – эту функцию выполняет его электронный аналог.

Греется электродвигатель: причины неисправности у электромоторов на 220 и трехфазных на 380 вольт

Асинхронные электродвигатели

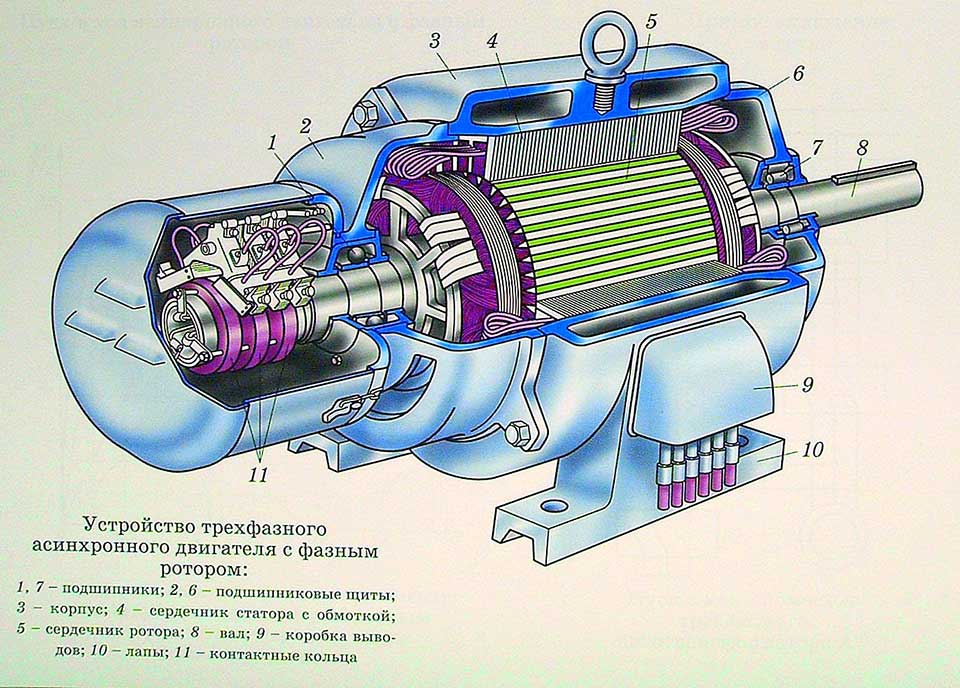

Асинхронные электродвигатели переменного тока используют другой принцип создания вращающего момента. Суть этой схемы состоит в том, что статором формируется вращающееся магнитного поле, которое увлекает за собой ротор. При этом в зависимости от типа сети и требуемой мощности задействуется две немного отличающихся друг от друга схемы.

В случае необходимости получения более высоких мощностей обращаются к 3-фазной сети на 380 В.

Если изначально задать угол сдвига тока (напряжения) между отдельными фазами в треть периода или 120 градусов, то образуется равномерное вращающееся магнитное поле.

3-фазную сеть можно рассматривать как комбинацию из трех источников тока, специальным образом соединенных между собой.

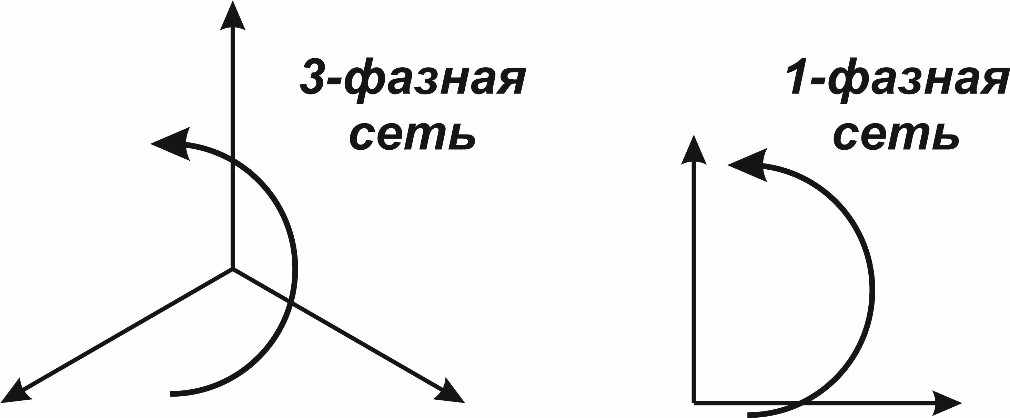

Схема формирования вращающегося магнитного поля в трехфазной (слева) и однофазной (справа) сетях. Стрелкой указано направление вращения поля

Сильная сторона такой конфигурации – возможность нарастить мощность по сравнению со случаем однофазной 220-вольтовой сети.

Для большинства бытовых потребителей 3-фазная сеть оказывается избыточно мощной, и они подключаются к более экономичной сети 220 В.

В этом случае для получения вращающегося магнитного поля приходится прибегать к небольшой инженерной хитрости.

Суть ее состоит в том, что конденсатор как реактивный элемент всегда имеет 90-градусный фазовый сдвиг между векторами напряжения и тока.

Таким образом, используя конденсатор как фазовращающий элемент, можно искусственно превратить однофазную сеть в квазидвухфазную, решив, тем самым, задачу получения вращающегося магнитного поля. Схематически это показано в правой части рисунка выше.

Ремонт элементов двигателя

На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.

Защита электродвигателя циркулярки.

Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект — износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.

Неисправность ротора и статора — распространенная проблема. Ее основные признаки — сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).

Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

  • Качество
  • Исправность коллектора
  • Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

При работающем электродвигателе видно очень сильное искрение на коллекторе.

При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).

Запуск электродвигателя сопровождается резкими рывками.

Из корпуса доносится характерный запах горелой проводки.

Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем

Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.

Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Возможные причины

Факторы, вызывающие выход статора из строя:

  • скачок напряжения;
  • попадание воды;
  • перегрузка и вызванный ею перегрев;
  • резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

  1. Появляется запах горелой изоляции.
  2. Перегревается корпус.
  3. Появляется дым.
  4. Вращение вала замедляется или прекращается.
  5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

  1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
  2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.
  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.
  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Как определить целостность статора, не разбирая перфоратор

Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.

Схема прозвонки статора и ротора

Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.

Простая схема подключения коллекторного двигателя

Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита-2450 при температуре +20ºС лежит в пределах 25 Ом

Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.

Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.

А вот и статор

Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32.Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.

Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой

Как проверить годность ротора перфоратора Макита

Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.

Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.

Вытаскиваем ротор

Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.

А это ротор

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.

Чистый коллектор

Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.

Схема пробника КЗ витков

Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.

По какой причине возникает пробой

Ниже представлены самые распространенные причины, которые так или иначе могут привести к выходу статора из строя:

  • разрыв обормотки в результате перенапряжений;
  • электрическое замыкание соседних витков;
  • частично выгоревшая обмотка;
  • нарушение изоляции.

Как правило, присутствует сразу несколько симптомов из означенного списка. Также наблюдается выход оборудования из строя, при существенном увеличении нагрузки на инструмент.

Любое нарушение эксплуатационных правил, технически может привести к поломке инструмента. Однако, если самое худшее произошло, это не означает, что придётся покупать новую болгарку.

Как заточить цепь самостоятельно

Работа правильно заточенным инструментом дает возможность значительно продлить его ресурс. Вне зависимости от типа цепи заточка является основной операцией, позволяющей поддерживать цепь в исправном состоянии.

Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.

Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:

  • Под углом 90 градусов к шине в горизонтальной плоскости устанавливается кондуктор с напильником в вырез режущего зуба.
  • После этого делается наклон в вертикальной плоскости так, чтобы напильник повторял направление предыдущей заточки.
  • 2-3 движениями с усилием делается снятие металла.
  • Кондуктор снимается и переставляется на следующий зуб с этой стороны заточки.
  • Закончив наводку кромки с одной стороны, напильник и кондуктор переставляется на другую сторону, и процесс повторяется.

Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

https://youtube.com/watch?v=jk_J3v5T8RA

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Как проверить с помощью мультиметра

  • Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.
  • Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Как проверить ротор болгарки с помощью лампочки

  • Возьмите два провода и соедините их с лампой.
  • На минусовом проводе сделайте разрыв.
  • Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
  • Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Устройство якоря

Якорь болгарки состоит из обмотки, которая проводит ток, и магнитопровода. В магнитопроводе находится вал, осуществляющий кручение. Конструкция магнитного провода образована пластинками и пазами, которые изолированы меж собой посредством покрытия лака. Разработана определенная последовательность укладки проводников якорной обмотки в пазы. Проводники образуют виток. Окончания его связываются на ламелях. Схема расположения начала стартового витка и окончания последнего составляется таким образом, что они замыкаются на одну ламель.

При постоянном перегреве мотора болгарки происходит оплавление якоря. В результате высокой температуры могут отпасть контакты проводов, которые соединяют первичную обмотку с коллектором. Все это приводит к тому, что ток не подается.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Решение проблемы

Данный вид диагностики довольно сложен. Необходимо иметь навыки работы с мультиметром, а также суметь разобрать болгарку.

Если ваш инструмент вдруг перестал работать, то лучше сразу отправиться в мастерскую:

  • даже если вы убедитесь в том, что вышел из строя именно якорь, и установите причину его поломки, заменить его или отремонтировать самостоятельно у вас вряд ли получится. Все равно придется нести инструмент в мастерскую;
  • если на инструмент еще действует гарантия, то самостоятельное вскрытие болгарки может аннулировать действие гарантийных обязательств производителя.

Чтобы обеспечить долгую работу инструмента, выбирайте продукцию известных фирм с большим опытом работы в данной отрасли. Также соблюдайте правила эксплуатации инструмента, ведь очень часто они выходят из строя именно по этой причине.

Советы в статье «Открытая электропроводка в интерьере» здесь.

Проверка якоря двигателя, как проверить болгарку:

Как сказал Шекспир: «Ничто не вечно под Луной». Бытовая техника, увы, не исключение. Случается, что даже самый надёжный механизм выходит из строя. И надо быть готовым встретить этот факт без паники, с твёрдой уверенностью, что безвыходных ситуаций не бывает. Как устроена болгарка, какие могут быть неисправности, как проверить якорь электродвигателя, определить причину поломки и устранить неполадки? Знание устройства основных узлов электроинструмента позволит мастеру своими руками провести диагностику и ремонт угловой шлифовальной машины.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
