Как работает торцовочная пила

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Функции гибридных моделей

Иногда возникают ситуации, когда нужно произвести обрезку или распускание досок. Для таких целей лучше всего использовать комбинированные отрезные пилы. Гибридные версии инструмента прекрасно справляются с несложными стандартными работами. Основными их рабочими элементами является резочный диск и расклинивающий нож.

Для того чтобы произвести с помощью этого инструмента распускание досок, в комплект к инструменту включён специальный стол для обрабатываемой заготовки. Гибридные пилы очень востребованы среди потребителей, которые хотят приобрести качественный станок для деревообработки по невысокой цене.

Как считают профессиональные мастера, гибридные модели торцовок не могут на равных конкурировать со специализированными, так как не в состоянии обеспечить высокую точность обработки и их нельзя назвать достаточно надежными.

Таким образом, гибридная модель не подойдёт владельцам, которые ищут недорогую альтернативу специализированным отрезным пилам по дереву.

Электроника и лазерное оборудование

Торцовочные пилы с протяжкой по дереву — довольно простые устройства, они редко содержат в себе электронику. Хотя, некоторые снабжены электронным регулятором скорости вращения диска. Это дополнение позволяет оператору лучше контролировать ход работы, а еще — дает возможность настраивать механизм под обрабатываемый материал.

Некоторые производители оснащают торцовки возможностью поддерживать стабильную частоту оборотов. Данная опция полезна при необходимости быстро нарезать большое количество заготовок, так как при работе с нажимом скорость вращения круга заметно уменьшается. Поэтому модифицированные модели снабжаются контроллером, возвращающим скорость в нужные пределы и обеспечивающим быструю и ровную резку.

Аппарат может быть оснащен лазерной наводкой которая указывает линию пропила. Это полезная, но довольно дорогая и необязательная опция. Она как пить дать пригодится неопытным мастерам, не успевшим выработать автоматизм движений при пилении.

Сравнение самодельных и готовых изделий: что лучше выбрать для дома

Заводские станки способны делать продольные пропилы высочайшего свойства. Угол можно выставлять хоть какой.

Главные достоинства торцовки из циркулярки от производителя:

Пилы самодельного производства не укомплектованы градуировочной шкалой. Почти всегда употребляются подручные детали, которые не отличаются надежностью. Потому, торцовка из ручной циркулярки не всегда имеет высочайшее качество.

READ Не Крутится Диск Циркулярной Пилы

Хорошая торцовка из болгарки своими руками выходит с внедрением поршня и шатуна авто мотора. Такая конструкция неподменна в критериях мастерской.

Совет. Перед самостоятельным созданием дисковой торцовочной пилы, следует обусловиться, для каких целей она будет употребляться. От этого зависит тип будущей конструкции.

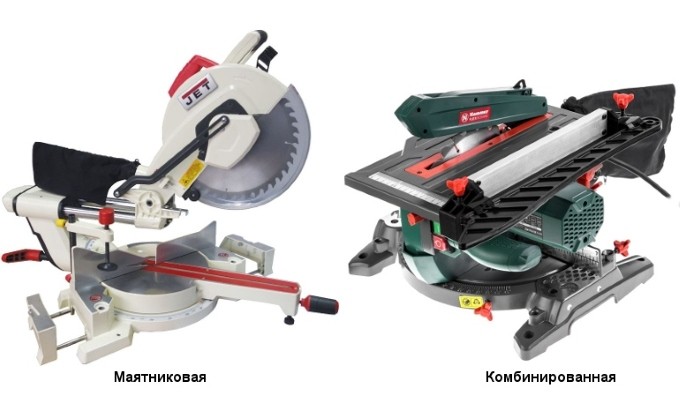

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также именуют «торцовки»). Ознакомимся с этими разновидностями.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в собственном составе, как и предшествующий вариант, содержит дополнительный шарнир. Для того чтоб поменять угол реза, его нужно регулировать и отводить в сторону, которая обратна месту, куда вмонтирован привод.

Какую лучше купить торцовочную пилу по дереву: важные моменты

Чтобы купить торцовочную пилу по дереву с подходящими параметрами надо учесть:

• цель покупки. Для домашнего использования подойдёт электроинструмент с минимальным набором опций отечественного производителя. Для профессионального использования стоит приобрести модель с широким функционалом и достаточной мощностью;
• наличие защитных функций. Стоит отдать предпочтение изделию с надёжным креплением и лёгким перемещением защитного кожуха рабочего диска, с продуманной конструкцией кнопки включения;
• вес и габариты;
• эргономичность;
• глубину и ширину реза. Данная характеристика определяет возможности выбранного устройства.

ФОТО: ast-tools.ruПри покупке следует учитывать не только цену, но и назначение торцовочных пил по дереву

Как фиксировать заготовку

При резке под прямым углом опытные мастера придерживают обрабатываемые детали свободной рукой. Однако новичкам рекомендуется фиксировать заготовку при помощи дополнительного бруска, зажатого струбциной (обычно идет в комплекте с электроинструментом).

При этом торцовая пила способна резать дерево, ламинат, полимеры и другие материалы под любым углом, а в этом случае технология фиксации незначительно меняется:

1. При повороте платформы заготовку необходимо зафиксировать при помощи струбцины. Ведь длина распила и прилагаемое усилие в этом случае увеличивается, а это значит, что удержать рукой обрабатываемую деталь будет очень сложно.
2. При изменении угла наклона пильного диска заготовка фиксируется немного иначе. Дело в том, что струбцину в этом случае приходится убрать немного в сторону, так как она мешает наклону диска. Поэтому опытные мастера прижимают обрабатываемую деталь небольшим бруском, который закрепляется все той же струбциной.

Существуют и другие способы фиксации заготовок, но для новичков, которые еще не научились использовать торцовку, например, для красивой обработки углов, они пока не потребуются.

Критерии выбора

Сегодня встречается товар абсолютно разного качества, поэтому нужно брать только проверенные бренды, а не дешевую подделку.

Есть четыре производителя, продукция которых отличается качеством:

1. Bosch.
2. Metabo.
3. Makita.
4. DeWALT.

Но не только бренд считается основополагающим критерием при выборе такого вида пилы. Учитывать нужно и многие другие критерии.

В первую очередь, потенциальному покупателю нужно изучить технические характеристики у той или иной модели и какие возможности она дает потенциальному пользователю.

Возьметесь за неё пару раз в год? Берите самую простую со всеми основными функциями

Покупаете для дела или бизнеса? Тогда лучше обратить свое внимание на профессиональные варианты пил

В любом случае ваш выбор будет основан на нескольких параметрах.

1. Безопасность. Брать нужно тот инструмент, у которого есть защитный кожух и блокировка от случайного включения. Этих двух опций хватит, чтобы избежать травм.
2. Габариты. Мобильность и эргономичность – две составляющие комфортной распилки заготовок.
3. Качество разреза. Оно зависит от того, каков диаметр диска. Как правило, на хорошие модели ставятся диски, у которых диаметр – от 20 см и больше.
4. Наличие функции регулировки оборотов. Данный параметр помогает контролировать процесс резки и более точно настраивать инструмент.
5. Используемый при сборке материал. Покупать лучше тот прибор, у которого большая часть деталей сделана из металла, причем качественного.
6. Мощность мотора. Данный параметр определяет то, какое будет количество оборотов. Мощная пила – идеальный вариант для быстрой работы.
7. Количество оборотов в минуту. От этого критерия зависит качество распила материала. Лучше выбирать торцовочные пилы с количеством оборотов в минуту от 3200 до 6000.
8. Наличие функции протяжки. Данная функция позволяет работать с заготовками, имеющими большую ширину.
9. Срок службы. Тут все просто: чем дольше – тем лучше.
10. Производитель. У каждой фирмы своя система сборки, свой подход к созданию торцовочный пилы и качество материала у них разное. Это стоит учесть.
11. Стоимость. Мягкие породы дерева лучше обрабатывать бюджетными торцовочными пилами. Более твердые подходят для более дорогих вариантов.

Критериев выбора много, и все они заслуживают внимания при подборе наилучшего варианта Чтобы работать было удобнее, можно приобрести модель, оснащенную лазерной подсветкой. Полезной будет и функция пылеудаления, но без нее, конечно, можно и обойтись, если вы хотите сэкономить.

О дисках для торцовочных пил

Диски для пилы – отдельный вопрос. Они различаются во многом: форма зубьев, посадочные отверстия, наружный поперечник и так далее

Но что более важное – они должны быть подходящими для мощности мотора в вашем инструменте. Например, на мощные модели диски с большими зубьями лучше не ставить – срез с ними будет неаккуратен

Если говорить о размере внешнего поперечника, то с его увеличением меняется количество зубьев, а это в свою очередь ведет к снижению нагрузки на каждый из них. Получается следующее: большой внешний поперечник прямо влияет на срок службы диска. В то же время диски с малым числом зубьев лучше делают продольные распилы. Пластиковые элементы лучше резать дисками, у которых зубья в форме трапеции, а для твердого дерева зубья должны иметь напайку из карбида вольфрама. Другие зубья не подойдут.

Премиальные модели

Модель	Характеристики
	Bosch GCM 8 SJL Professional Профессиональная «торцовка» с отличным набором функций, значительно ускоряющих процесс качественной обработки различных материалов с небольшим сечением. Основные характеристики: мощность — 1,6 кВт, скорость вращения пильного диска — 5500 об/мин, максимальный диаметр диска — 216 мм. Глубина реза при угле 90° — 70 мм. Ширина пропила — 312 мм. Оснащение: протяжка, ограничитель глубины реза, наклон головки влево 47° и вправо на угол 2°, поворот стола влево/вправо — 45°/45°. Функционал: лазерный маркер, двухточечная система пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 17,3 кг. Средняя стоимость 32700-39900 руб. Достоинства: Высокая производительность; Отличное качество сборки и конструктивных элементов; Надежность; Хорошие углы; Большая протяжка; Удобные фиксаторы. Недостатком считается сравнительно небольшая мощность и диаметр пильного диска.
	Makita LS 1216 Профессиональная торцовочная пила с отличным функционалом и высоким качеством реза. Мощность — 1,65 кВт, скорость вращения шпинделя — 3200 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 107 мм. Ширина пропила — 363 мм. Особенности: протяжка с двойными направляющими на линейных шариковых опорах, наклон режущего узла вправо/влево на угол 45°, поворот стола влево 52° вправо — 60°. Функционал: поддержание оборотов под нагрузкой, «плавный пуск», регулировка глубины пропила, патрубок пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 26,1 кг. Стоимость в пределах от 44900 до 50700 руб. Достоинства: Длинная протяжка; Отличный набор функций; Высокое качество сборки. Недостатки: Нет лазерного маркера; Нет подсветки рабочего стола; Не самая удачная реализация блокировки направляющих.
	Dewalt DWS 780 Профессиональная модель с большим пильным диском регулировкой числа оборотов. Основные характеристики: мощность — 1,675 кВт, скорость вращения пильного диска 1900-3800 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 112 мм. Ширина пропила — 349 мм. Оснащение: протяжка, наклон головки влево/вправо на угол 49°, поворот стола влево — 45°, вправо 60°. Функционал: электронная регулировка частоты вращения оснастки, регулировка глубины реза, система пылеудаления, подсветка рабочей зоны, система позиционирования линии пропила XPS, удлинитель рабочего стола и струбцина для фиксации материала. Вес — 24,8 кг. Средняя стоимость 53900-65390 руб. Достоинства: Высокое качество сборки; Система позиционирования; Точный рез под различными углами; Сравнительно низкий уровень шума; Большой диаметр пильного круга. Недостаток — высокая стоимость.

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей. Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы

Торцовочная пила по дереву фото

Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала

Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.
Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.
Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.
Ну и последнее – это эргономичность, инструмент должен быть удобным в работе. Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

Торцовочная пила универсальная фото

Критерии выбора

При выборе комбинированной торцовочной пилы необходимо учитывать следующие факторы:

Мощность электродвигателя. Этот показатель влияет на производительность и скорость работы инструмента. Средняя мощность электромотора торцевых пил составляет 0,8 – 2,2 кВт. Пилы, оборудованные мощным двигателем, отличаются большим весом и высоким энергопотреблением.
Диаметр пильного диска. Этот параметр оказывает влияние на глубину и скорость реза. Средний диаметр диска комбинированных электропил составляет 16 – 30 см.
Число оборотов в минуту. Этот показатель определяет эффективность прибора и качество реза. Среднее число оборотов торцевых пил составляет 3000 – 6000.
Наличие системы внешнего пылеудаления

Важно, чтобы пила была оборудована сборником стружки, появляющейся в процессе обработки деталей. Если инструмент будет использоваться интенсивно, то рекомендуется выбирать модели с разъемами для подключения внешнего пылесоса.

При выборе комбинированной электропилы нужно учитывать бренд. Компании по производству пильных инструментов используют разные материалы и технологии. В рейтинг самым популярных комбинированных пил входят бренды Bosch, Makita, Зубр и Hammer.

С протяжкой или без?

Для создания более длинных пропилов, выбирают модели с протяжкой, также известные как торцовки-слайдеры, у которых пильный узел не только опускается вниз и разворачивается в стороны, но и перемещается в горизонтальной плоскости — вперед и назад. Помимо увеличенной ширины пропила торцовки с протяжкой обеспечивают ряд дополнительных преимуществ, например, позволяют выполнять двойные пропилы за один проход.

Торцовки без протяжки, несмотря на их кажущуюся устарелость, не менее популярны. Соотношение слайдеров и обычных торцовок на рынке электроинструмента составляет порядка 60 на 40 — это довольно грубая статистика, которая, тем не менее, наглядно показывает, что системы старого типа не собираются сдавать своих позиций.

Ограничения в длине распила, компенсируются стабильностью регулировок и безотказностью системы, которые достигаются благодаря упрощенной конструкции и меньшему количеству подвижных частей. Модели без протяжки значительно легче — разница в весе составляет 25-50% — это является весомым аргументом, если станок часто перемещается или перевозится на разные объекты. И, наконец, ценовой вопрос, в котором все очевидно — торцовки без протяжки стоят на порядок меньше, чем пилы того же класса, но с протяжкой.

Для пил разного класса используют диски с разным передним углом, о чем мы говорили выше. Для слайдеров подбирают диски, у которых зубья имеют отрицательный передний угол. Для пил без протяжки — диски с положительным углом.

Во многих моделях слайдеров пильный узел перемещается вперед назад по направляющим, которые требуют минимум 30-40 см свободного пространства от стены. Если сзади размещен мешок для опилок — места понадобится еще больше. В условиях небольшой мастерской размещение такой торцовки может оказаться непростой задачей.

В современных моделях разработчики успешно решили эту проблему. Так, например, в бошевских торцовках семейства Glide пильный узел перемещается не по направляющим, а с помощью шарнирно-рычажного механизма. Festool в своих пилах KAPEX KS 60 использует еще более красивое инженерное решение: направляющие штанги повернуты в сторону оператора и не выступают за корпус во время протяжки.

10

Области применения ручных и стационарных моделей

Торцовочная пила – это электрический ручной инструмент, предназначенный для распиловки и обработки различных материалов (дерево, металл и пластик). В зависимости от назначения подобное оборудование классифицируется следующим образом: торцовочная и торцово-усовочная, маятниковая и циркулярная пила (электрическое стусло).

Ручная дисковая пила отличается от торцовочной пилы лишь тем, что у неё отсутствует станина с поворотным столом, что делает её более мобильной, и это особенно важно при бытовом использовании

Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ.

Использование ручной дисковой пилы при обработке деревянного баланса

Ручные модели используются на строительных площадках и в домашних условиях, а стационарно устанавливаемые − в условиях мастерских или цехов различных видов производств. Маятниковые пилы используются при работе с металлом, что необходимо при изготовлении металлоконструкций в различных сферах производства. Подобное оборудование устанавливается стационарно, а для работы используются специальные пильные диски.

Модели

Рассмотрим более подробно несколько образцов

Комбинированная пила DeWalt D27107

Усовершенствованный комбинированный агрегат DeWalt D27107 собрал в себе прецизионность современной торцевой пилы и обширные способности распиловочного циркулярного оборудования. Предназначается для комплексных работ по распилу ламината, алюминия, пластмассы, древесины на строительных площадках и в мастерских. Модель оборудована массивным асинхронным мотором, который имеет невысокий уровень шума и продолжительный период работы без дополнительного техобслуживания.

Порезка заготовок производится дисками размером 305 миллиметров, которые, несмотря на нагрузку извне, вертятся устойчиво с одинаковой скоростью и вращающим моментом за счет функции поддержки постоянных оборотов (константная электроника). В стационароном режиме циркулярная пила DeWalt D27107 прорезает на глубину до 81 миллиметра, в режиме торцевой пилы при вертикально-поперечном резе разделывает элементы сечением 50×150 и 205×63 миллиметра.

Устройство обладает 2 автономными системами подключения:

• пуск мотора производится триггер-выключателем;
• управление осуществляется 2 клавишами: зеленая (запуск) и красная (остановка).

Основные плюсы:

• система поддержки постоянных оборотов двигателя осуществляет защиту от перегрузок и поддерживает константную скорость резки;
• быстро демонтируемые ножки для легкости использования;
• 305-миллиметровый диск осуществляет повышенную глубину прорезания – 155 миллиметров;
• новейшая система настройки градуса наклона и торцевания гарантирует большую точность производимых работ;
• вспомогательные ролики дают возможность свободно транспортировать устройство на рабочем участке;
• крепкая конструкция агрегата оборудована отделением для хранения приспособлений.

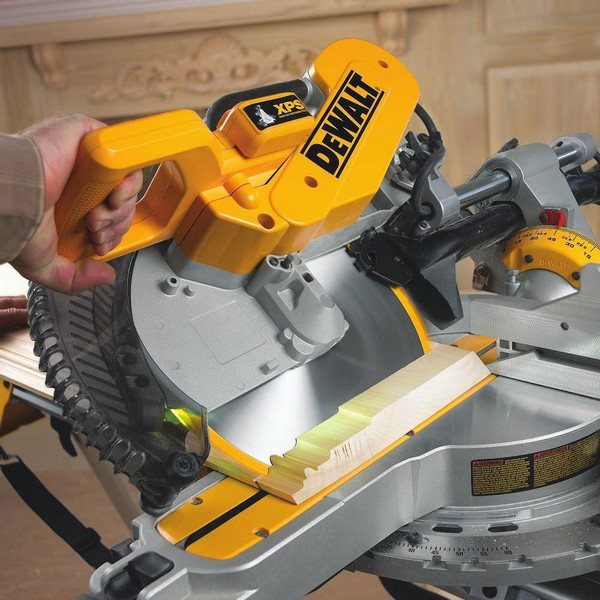

DeWalt DWS 780

Агрегат может удовлетворить специалиста, который предпочитает прочность, обширный функционал и удобное использование. Мощность двигателя довольно большая – 1,7 кВт с функцией настройки оборотов. Хорошее качество сборки комбинируется с твердостью конструкции. Ременная передача тягового усилия благоприятствует сравнительно бесшумной работе.

Техпараметры:

• мощность – 1,675 кВт;
• скорость вращения – 3800 об/мин;
• габариты в снаряженном виде – 47×39,6×77 сантиметров;
• диаметр диска – 30,5 сантиметров;
• толщина диска – 34,5 сантиметра;
• масса – 24,8 килограмма.

Аккумуляторная торцевая пила

Это самый продвинутый агрегат из 120-вольтовой серии Flexvolt. Новая торцевая пила по своим показателям превзошла все имеющиеся на текущий момент подобные приспособления прочих изготовителей. Агрегат сконструирован на новейшей 120-вольтовой основе, функционирует от 2-х аккумуляторов по 60 вольт.

дополнительные функции

Самая распространенная из дополнительных, то есть не обязательных в комплектации торцовки опций, является возможность расширения стола. В том случае, если работать приходится с длинными заготовками, опция просто незаменима. Стандартный вид такого стола – это упор на двух штангах, которые крепятся в специальные отверстия по краям станины. Обычно длина расширения стола не превышает полуметра, но иногда встречаются и более широкие модели. Кроме расширения стола в качестве дополнительных опций можно упомянуть разного рода зажимные устройства и специальные подставки для установки аппарата на пол.

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

• предельная простота изготовления,
• минимум деталей (петля и два болта с гайками и шайбами).
• минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
• быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

• ограниченная возможность пиления под углами по длине и высоте.
• наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
• изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Часто встречающиеся вопросы

В чем разница между инструментом профессиональным и любительским (бытовым)?

С точки зрения схемного решения – никакой. Есть лишь ряд параметров, определяющих несоответствие в цене:

• Материал изготовления. Модели любительские менее надежны, поэтому не предназначены для интенсивной эксплуатации, в том числе, на пределе возможностей.
• Качество раскроя образца. Все детали в профессиональных торцовых пилах подогнаны особо тщательно, с высокой точностью. А вот инструмент бытовой иногда дает большие погрешности в работе.

Тем не менее, в умелых руках любительская пила ведет себя ничуть не хуже профессиональной. И если к ней относится аккуратно, она прослужит достаточно долго.

Что лучше – обычная торцовочная пила или комбинированная?

Первый вариант – качество (точность) распила значительно выше.

Второй – имеет ряд преимуществ, связанных с удобством работы в самых разных положениях и условиях эксплуатации. Но если торцовочная пила приобретается для использования в статике, то есть с креплением на столе (верстаке) в гараже, сарае, пристройке и тому подобное, то все эти плюсы нивелируются. Как правило, такие модели покупаются для работы на различных объектах, в качестве мобильного инструмента.

Как выбрать торцовочную пилу

При выборе торцовки нужно учитывать целый ряд критериев:

Мощность. Для бытовых целей достаточно двигателя на 1-1,5 кВт, для профессиональной работы – не менее 2-2,5 кВт.

Мнение эксперта

Левин Дмитрий Константинович

Мощность двигателя должна соответствовать диаметру пильного диска. Слабый двигатель не сможет крутить большой диск на высоких оборотах и быстро сгорит.

Распилочный диск

Чем больше диаметр резака, тем выше мощность

Также стоит обратить внимание на количество, геометрию и заточку зубьев.Для максимально продуктивной работы с древесиной количество зубьев должно быть как можно больше (порядка 60-90 штук)

Скорость вращения

(от 3000 до 6000 об/мин). Чем выше скорость, тем качественнее и точнее срез.

Тип мотора:

Асинхронный – отличается минимальным шумом и продолжительным сроком эксплуатации, но имеет большой вес и посредственную мощность.

Коллекторный – мощный, но шумный и требующий обслуживания.

Качество корпуса. Лучшим материалом для корпуса считается легкий и прочный алюминий. Пластиковый корпус стоит дешевле, но не отличается надежностью.

Мнение эксперта

Левин Дмитрий Константинович

Конструктивные детали корпуса должны быть точно подогнаны, без люфтов и щелей.

Наличие системы безопасности:

• Крепкий кожух, закрывающий резец в момент простоя.
• Электродинамический тормоз, блокирующий диск после прекращения подачи питания.
• Плавный запуск мотора.
• Надежные фиксаторы заготовки.
• Защита корпуса от пробоя.

Дополнительные возможности:

• Произвольная регулировка угла среза от 0 до 90* (стандартная пила оснащена фиксаторами на 15, 30 и 45*С).
• Наклон режущего диска (позволяет выполнять косой срез в горизонтальной плоскости).
• Ограничитель глубины прореза (удобная функция для нарезки пазов).
• Лазерная разметка (намечает линию распила).
• Пылесборник (собирает опилки в мешок, также может быть установлен патрубок для подключения пылесоса).
• Функция поддержания оборотов (стабилизирует вращение при нажиме).
• Возможность питания от аккумулятора для работы в автономном режиме.

На что обращать внимание во время покупки

Для самостоятельного выбора торцовочной пилы необходимо сформулировать для себя те же вопросы, что и для консультанта в магазине.

Кроме того, важно не упустить из виду следующие критерии:

• Цель приобретения инструмента. Для эпизодических работ в домашней мастерской можно удовлетвориться моделью местного производства начального уровня со стандартным набором опций. Для профессиональной работы с большими объемами понадобится и более продвинутый инструмент, с оснащением для тех видов работ, которые будут выполняться наиболее часто.
• Безопасность работы. Убедиться в надежном креплении и легком перемещении защитного кожуха рабочего диска, достаточной длине электрокабеля, надежности срабатывания фиксатора кнопки включения.
• Вес и габариты должны быть вам по плечу, обеспечивать и длительную работу без утомляемости.
• Эргономика. Пила должна быть удобной в использовании, хорошо лежать в руке, не требовать лишних движений и неудобных поз при работе.

Заключение

Можно подвести краткие итоги нашего сравнения. Области применения циркулярной и торцовочной пил где-то пересекаются, но в целом это взаимодополняющие инструменты.

Циркулярная пила – более портативный инструмент. Она эффективна в полевых условиях: на стройке, на даче, для чернового раскроя.

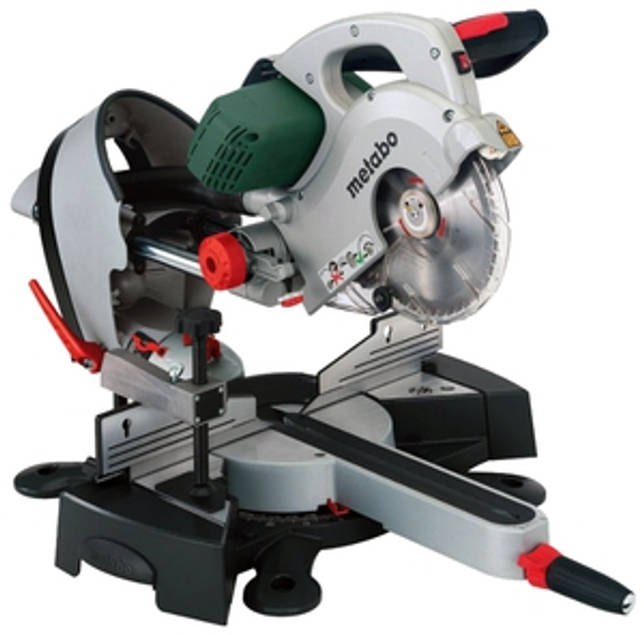

Маятниковая пила – инструмент для работы в мастерской. Модели с приличными характеристиками громоздки и много весят, их не станешь таскать за собой с объекта на объект. Но зато они незаменимы для точной резки деталей под углом. Рамы, наличники, плинтуса, нащельники – резка этих деталей требует точности и качества.

Циркулярная пила – инструмент более простой и распространённый. Чтобы помочь вам составить более полное представление о торцовочной пиле, посмотрите видеоролик:
