Как разобрать, отремонтировать и собрать бензопилу Штиль
Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.
Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.
После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.
После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.
Как снять сцепление
Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.
Как снять и заменить звездочку
Замена звездочки на бензопиле нужна в тех случаях, когда:
- заклинивает движение цепи;
- произошел износ ведущей звездочки.
Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.
Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.
Ремонт и замена масляного насоса
Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Приобретайте бензоинструмент в нашем интернет-магазине с консультацией от специалистов
Предлагая каждому клиенту необходимый товар онлайн, или консультируя по телефону, мы выполняем важную задачу, позволяя каждому человеку приобрести электро и бензоинструмент конкретных технических характеристик. Выбор правильного инструмента – это серьёзный аспект, так как правильность решения влияет на многие обстоятельства, в числе которых:
- Объём обработки материала в сутки;
- Скорость и производительность;
- Технически параметры обрабатываемых материалов;
- Окупаемость бензоинструментов, на которую влияет стоимость изделий и уровень выполненного ресурса до применения запасных частей.
5 причин, почему клиенты выбирают нас
Исходя из вышесказанного, превосходство компании города Харьков «КосиКоса» над многими другими имеет существенные аргументы, которые позволяют клиентам выбирать запчасти для бензоинструмента и необходимые комплектующие именно здесь. В числе таковых можно выделить пять основных причин:
- Наши запчасти являются качественными изделиями, выпущенными на официальных заводах.
- Все бензо- и электроинструменты имеют гарантию на срок использования.
- Удобный интернет-каталог, позволяющий легко найти товары по названию, определить по фото их вид, и заказать в онлайн режиме.
- Максимально низкие цены, позволяющие выбрать ножи для мотокос или бензобаки для пил, а также прочую продукцию одинаково выгодно.
- Мы выполняем доставку по всей Украине удобным для всех способом, независимо от того, нужно доставить в Киев заказываемые инструменты или отправить оптом в Днепропетровск комплектующие для них.
Именно качество и большой выбор продукции, доступная цена и быстрая доставка по всей стране стали нашей визитной карточной, сделавшей нас одними из лучших, в глазах сотен довольных клиентов.
- https://benzopilok.ru/brend/stihl/ms-180-razborka-sborka.html
- https://pochini.guru/svoimi-rukami/remont-benzopilyi-shtil-180
- http://www.kosikosa.com/index.php
Карбюратор, глушитель и катушка зажигания
Читайте:
Система зажигания бензопилы
Если инструмент не запускается, то проблема может скрываться в пусковом механизме или в системе зажигания. В том случае, если пусковое устройство работает нормально, то необходимо тщательно осмотреть свечу. Ее нужно выкрутить и тщательно осмотреть.
Если же система зажигания срабатывает нормально, но инструмент при этом работает неправильно, то проблема может быть связана с избытком воздушно-топливной смеси. Здесь нужно провести регулировку карбюратора и прочистить жиклеры.
Регулировка карбюратора бензопилы своими руками
Если в процессе осмотра был обнаружен нагар на свече, то это значит, что инструмент работает на низкокачественном бензине. Также причиной этого может быть неправильное функционирование карбюратора.
Для решения такой проблемы нужно осуществить следующие действия:
- снять карбюратор и проверить его;
- при необходимости провести его чистку и настройку;
- заменить топливо;
- установить карбюратор и проверить инструмент в работе.
Внимание: бензопила должна работать только на том топливе, которое указано в инструкции. Использование некачественного топлива приведет к появлению различных неисправностей
Обладая такой информацией, можно провести ремонт бензопилы штиль 180 в домашних условиях. Конечно, нужно учесть, что более серьезные неисправности лучше устранять в сервисных центрах.
Ремонт пилы своими руками
При появлении лёгкой и комфортной бензопилы Штиль МС 180 в домашнем хозяйстве она стопроцентно поменяет двуручную, лучковую а бывает ножовку. В течении времени тупятся цепи, поднашиваются звездочки, повреждается система подачи масла. Некие проблемы есть вариант убрать без помощи других. Другие требуют ремонт в особых сервисных центрах.
Проверить, бывают ли смазка в бачке, и поступает ли она на цепь, можно при помощи незапятнанного листа бумаги. Навести шину на лист бумаги, здесь должен остаться соответствующий след в облике масляной полосы.
Чинить пилу без помощи других есть вариант только разобравшись в устройстве узлов и последовательности операций по снятию и реставрации либо подмены узла. Аннотация по эксплуатации бензопилы Штиль 180 станет надёжным ассистентом. Конкретно там найдете приёмы монтажа и последовательность операций на ремонте:
- позволяющей вести бухгалтерский учет (софт) подачи масла;
- приведение карбюратора в рабочее состояние;
- ремонт иначе говоря подмену маслонасоса.
Сегодня домашний мастер может укоротить растянутую цепь и наточить её.
Если цепь пилы в свое время работы остаётся сухой либо масло протекает, означает, требуется устранение неисправности и ремонт позволяющей вести бухгалтерский учет (софт) смазки бензопилы Штиль 180. При всем этом создают осмотр маслопроводов и плотности соединения со штуцерами. Непременно прочищается фильтр на подаче масла. Если на шлангах маленькие механические повреждения, плотность можно вернуть с применением герметика.
Карбюратор дает о для себя знать трудностью при запуске пилы, запущенный инструмент не развивается, глохнет при дросселировании. Предпосылкой вам понравятся износ манжеты на поршне, в ходе подсасывает воздух при разряжении. При ремонте карбюратор снимают и добираются до манжеты на ускорителе, разбирая узел в последовательности:
- снять крышку с мембраной, выкрутив винт;
- снять стопорное кольцо;
- отсоединить воздушную заслонку, снять дроссельную;
- вытянуть ускоритель с пружиной;
- поменять крохотный поршень с манжетой и собрать карбюратор в оборотной последовательности.
Проблемы будут связаны с системой зажигания. После проверки работоспособности свеч и чистки нагара, проводят регулировку карбюратора, систему подачи и чистят впрыски. Карбюратор является сложным узлом и от его опции зависит работа ходовой части. Если нет убежденности и навыка, лучше использовать услуги спеца. Часто работа на плохом бензине, с не рекомендованным маслом является первопричиной всех проблем.
В помощь мастеру на ресурсах найдётся информация, как выполнить ремонт бензопилы Штиль 180 своими силами, крапива, видео покажет последовательность разборки.
Про диагностику позволяющей вести бухгалтерский учет (софт) смазки увидите тут:
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Неисправность бензопилы Штиль 250 (неисправность карбюратора бензопилы):
Сразу после заводки бензопила работает на повышенных оборотах, а если нажать на газ, то вместо того, чтобы начать разгоняться, она «давится», и даже глохнет. Или плохо заводится, не набирает оборотов и глохнет (эта неисправность бензопилы относится и к другим дорогим бензопилам с ускорительным насосом в карбюраторе).
Причина неисправности бензопилы: Износ резиновой манжеты на поршеньке ускорительного насоса в карбюраторе (топливного ускорителя). Это ведёт к подсосу воздуха ускорительным насосом и главный жиклёр подаёт в диффузор обеднённую топливно-воздушную смесь (в смеси мало бензина) и бензопила сначала работает на повышенных оборотах, а затем «давится» и глохнет. Такое бывает после 2-3 лет эксплуатации и случается, обычно, в жаркие летние месяцы.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.
После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.
Разборка бензопилы
Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.
Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.
Этапы разборки устройства происходят в следующем порядке:
- Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
- Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
- Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
- Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
- На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
- Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Переборка Штиль МS180 — Stihl МS180
Бензопила штиль МS180 не самая дешёвая в ремонте и имеет некоторые заводские недоделки, но в то же время легкая, компактная и высокооборотистая. Удобна в работе.
- Снимаем брекер,открутив свечным ключом две гайки на 19.
- Снимаем шину и цепь, ослабив сначала натяжитель.
- Повернув замок верхней крышки влево, снимаем её.
- Откручиваем головкой на 8 две гайки глушителя, снимаем пластину глушителя, глушитель и отражатель глушителя вместе с двумя болтами-шпильками.
- Откручиваем 2 гайки карбюратора. Снимаем корпус фильтра с самим воздушным фильтром.
- Переводим рычаг подсоса в положение 1.
- Нажимаем на курок газа и пальцем фиксируем рычаг карбюратора в этом положении. Чуть потянув на себя ,сбрасываем тягу.
- Поддеваем отвёрткой рычаг подсоса и вынимаем (вытягивая его влево)из отверстия в корпусе.
- Снимаем тягу с рычага и карбюратора,убираем рычаг в сторону, чтобы он не мешался.
- Снимаем карбюратор и отсоединяем топливный шланг. Глушим его подходящего размера гвоздём.
- Вынимаем пластиковое колечко-уплотнитель и убираем его чтобы не потерять.
- Кладём пилу набок, поддеваем стопорное кольцо отвёрткой, снимаем стопор, шайбу ведущей звёздочки и саму звёздочку.
- С помощью всё того же «русского ключа»снимаем сцепление, отвернув его по часовой стрелке(левая резьба) резким ударом молотка по зубилу. Ставить зубило нужно в показанное на рисунке место. Иначе можно поломать сцепление.
- Открутив сцепление, снимаем большую шайбу при этом запоминаем какой стороной она стояла(выпуклая сторона должна быть со стороны двигателя).
- Снимаем привод масленого насоса.
- Из ручки бензопилы вытаскиваем три заглушки, поддев их большой шлицевой отвёрткой.
- Выдавливаем этой же отвёрткой амортизаторы из корпуса.
- Снимаем ручку корпуса.
- Отворачиваем крышку бензобака и сливаем бензин. Отворачиваем масленую крышку и сливаем масло.
- Крючком из проволоки вытаскиваем фиксаторы крышки из баков.
- Торксом на 25 отворачиваем винты крышки стартера и снимаем её.
- Переворачиваем пилу и откручиваем крепёж двигателя-4болта.
- Снимаем двигатель, предварительно вдавив резинку адаптера вовнутрь корпуса.
- Перевернув корпус вытаскиваем шланг масленого насоса.
- Запоминаем расположение бороздки насоса и глубину его расположения в корпусе и выбиваем его небольшим молоточком по положенной плашмя на насос большой шлицевой отвёртке.
- Глубина посадки насоса в корпусе определяется расположением его шестерни. Она должна находиться в одной плоскости с центром вала относительно стола.
- Отворачиваем четыре винта крепящих картер двигателя, поддеваем его отвёрткой, снимаем.
- Вытаскиваем коленвал с поршнем.
- Снимаем стопорное кольцо с поршня и выбиваем поршневой палец.
- Снимаем стопор с коленвала, с другой стороны откручиваем(не до конца)гайку маховика и лёгким ударом молотка по гайке снимаем маховик.
- Снимаем сальники.
- Поставив подшипник коленвала на тиски ,ударом молотка через мягкую полоску алюминия ,выбиваем ось коленвала. Тоже самое проделываем с другой стороны.
- Сборку бензопилы производим в обратной последовательности не забыв при этом смазать картер двигателя тонким слоем герметика.
Как отрегулировать сцепление бензопилы?
Как осуществляется регулировка сцепления на бензопиле? Вернее гласить о ремонте, так как карбюратор обычно поддается регулированию, а не сцепление. Когда мы говорим о регулировании сцепления, принципиально учесть два аспекта:
Бензопилы неких моделей, включая германский, финский, шведский, имеют специальную шайбу, она может размещаться меж мотором и звездочкой либо меж барабаном и звездочкой
Эту шайбу необходимо осторожно снять, а позже поставить назад, в случае подмены поменять идентичную;
пружина не подлежит сжатию, потому, если она сломается, деталь считается покоробленной и заменяется новейшей. Отсутствие рабочей пружины приведет к отсутствию масла на цепочке.
READ Заводские Настройки Карбюратора Бензопилы Husqvarna
Как открутить муфту на бензопиле своими руками:
Устранение неисправности карбюратора бензопилы
Карбюратор снять с бензопилы. Снять крышку бензонасоса с мембраной, выкрутив один винт по центру крышки. Дальше повернуть карбюратор к себе дроссельной заслонкой, с той стороны, где два отверстия, в одном виден штифт, вот под ним и находится ускорительный насос. Снять с наружи штифта стопорное колечко и отсоединить проволочную пружинку воздушной заслонки. Открутить винт по центру дроссельной заслонки, запомнить как стоит дроссельная заслонка (чтобы потом так и поставить) и снять дроссельную заслонку. Заткнуть пальцем отверстие со штифтом (ускоритель подпружинен и если вынуть ось дроссельной заслонки и не закрыть отверстие, то ускоритель выскочит), затем провернуть ось дроссельной заслонки и вынуть её. Вытряхнуть из отверстия ускоритель (поршенёк) с пружинкой. На поршеньке имеется резиновая манжета (колечко) – его износ и является причиной неисправности бензопилы. Надо заменить поршенёк с резиновой манжетой и пружинкой (они продаются в виде ремкомплекта). Или можно вынуть изношенный поршенёк с пружинкой, а отверстие заглушить, затолкав туда резиновую заглушку (бензопила будет без ускорительного насоса, т.е. будет разгоняться не за 3 сек., а за 4 сек., но будет хорошо работать так как не будет подсоса воздуха карбюратором).
Разборка и сборка бензопилы штиль 180.
Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.
Устройство карбюратора Штиль 180
Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.
Топливный насос
Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.
Распределительная камера
В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.
Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.
Форсунка
Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.
Заслонка дросселя
Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.
Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.
Воздушная заслонка
Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.
Разборка бензопилы
Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.
Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.
Этапы разборки устройства происходят в следующем порядке:
- Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
- Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
- Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
- Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
- На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
- Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Инструкция по сборке бензопилы Stihl MS 180
Комплект поставки бензопилы Sthil MS 180
Комплект поставки Stihl MS 180
Комплектация Stihl MS180 такова:
- Бензопила
- Шина для бензопилы длиною 35 см.
- Пластиковый чехол для бензопилы
- Ключ для регулировки натяжения цепи
Сборка бензопилы Sthil MS 180 (Штиль МС 180)
Открутите гайки крепления крышки цепи и снимите ее.
Болты крепления крышки МС 180
Поверните устройство для натяжки цепи по направлению к звездочке (влево) пока натяжной элемент не совпадет с углублением в корпусе.
натяжение цепи Stihl 180 1
Оденьте цепь на шину

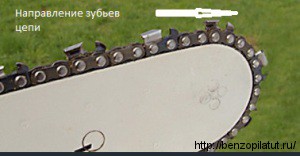

Обратите внимание на направление зубьев!
направление зубьев МС 180
Установите шину с цепью на пилу. Ведущие звенья должны совпадать со зубьями звездочки.
установка цепи и шины Stihl 180
Заворачивайте винт цепи до тех пор, пока ведущие звенья цепи не начнут входить в паз шины.
натяжение цепи Stihl 180
Затем приподнимите шину в самом начале и затяните гайки.
Небольшой совет: проверить правильно ли натянута цепь, можно следующим способом: Приподнимите пилу за середину шины до тех пор пока корпус не начнет отрываться от поверхности. Ведущие звенья должны на половину выйти из пазов. В этом случае цепь и не перетянута и не ослаблена. Ну и конечно же действителен способ изложенный в инструкции. Инструкция к Sthil MS 180
Видео о сборке бензопилы
Предлагаю Вашему вниманию видео о том, как собрать бензопилу. Правда на видео другая пила, но общий принцип тот же.
