Как разобрать катушку газонокосилки

Определение причин неисправности

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

наличие топлива в бачке и смазки в основных узлах;
исправность свечи зажигания и ее работоспособность;
чистоту топливного и воздушного фильтра мотокосы;
засоренность выпускного канала и сапуна устройства;
качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

Виды катушек по способу подачи лески

Большинство любительских и бытовых мотокос выделяются простым устройством. Они состоят из двигателя, штанги, в которой расположен гибкий или жесткий приводной вал, рукоятки и режущего органа, роль которого зачастую играет головка триммера. По принципу подачи лески головки делятся между собой на следующие виды:

ручные – гарнитура этого типа получила свое название из-за того, что режущий корд в ней подается вручную. Каждый раз при необходимости удлинить леску оператор должен прекращать работу с триммером и вытаскивать ее механическим способом. Это приносит свои неудобства, однако именно этот вид приспособлений считается самым популярным среди садоводов. Ручные катушки отличаются от аналогов долговечностью и низкими ценами;
полуавтоматические – при работе с головками этого типа удлинить корд можно путем прижима гарнитуры к земле. Во время этого происходит нажатие на кнопку, которая приводит в действие анкерный механизм. Он создает центробежную силу, которая выталкивает корд наружу. Полуавтоматическая головка для триммера обладает одним важным преимуществом – при ее эксплуатации не требуется останавливать работу с мотокосой, так как удлинить леску можно при работающем двигателе. Единственный недостаток – полуавтоматическая режущая гарнитура стоит немного дороже ручных катушек;

автоматические – штатные приспособления этого типа удобны в эксплуатации. Для удлинения корда оператору достаточно сбавить обороты двигателя мотокосы. Автоматическая заводская катушка для триммера отличается от аналогов простотой в эксплуатации. Тем не менее, цены на гарнитуру этого типа самые высокие на рынке.

Каждый из перечисленных видов режущих приспособлений подходит для эксплуатации в тех, или иных условиях. Ручные головки лучше всего использовать на участках с твердыми препятствиями. Низкая стоимость гарнитуры этого типа даст возможность купить сразу несколько ручных головок, и поочередно менять их по мере выхода из строя. Автоматические модели, наоборот, достаточно дорогие, поэтому их лучше всего использовать для ухода за чистыми участками.

Типы полуавтоматических головок

Косильная головка полуавтоматического типа , как правило, состоит из корпуса, внутри которого расположены несколько пружин и шпуля. Шпули, по своему исполнению, делятся на:

односекционные – в приспособлениях этого типа используемая режущая леска наматывается равномерно;

двухсекционные – в этих шпулях каждый из концов корда нужно наматывать по отдельности, на предназначенную для этого часть. Двухсекционные шпули отличаются от односекционных долговечностью и простотой в эксплуатации. К тому же, леска внутри них никогда не перегибается и не путается.

Многие владельцы бытовых триммеров переделывают односекционные шпули на двухсекционные. Для этого потребуется найти прочную металлическую пластину, и нанести на нее контур с диаметром шпули. После этого пластина обрезается по контуру таким образом, чтобы толщина находилась возле места наматывания корда. В результате полученный круг должен свободно передвигаться вокруг своей оси. Далее на полученном кольце потребуется сделать разрез и просунуть шпулю внутрь кольца. Обе детали нужно соединить между собой при помощи ленты или быстросохнущего клея. В результате у изготовителя получиться шпуля, леску в которой можно наматывать на две секции.

Самостоятельное изготовление бобины

Достаточно часто триммер эксплуатируется в отдалении от мест, где можно приобрести запчасти к косильной головке при ее поломке. В этом случае вместо поломанного механизма можно установить простую по конструкции катушку, изготовленную своими руками. Для этого понадобится лист фанеры (текстолит, металл и др.), проушины, винты или шурупы. Процесс включает несколько этапов.

Из фанерного листа вырезают диск, диаметром соответствующий вышедшей из строя шпули.
В центре диска сверлят отверстие, совпадающее по диаметру с валом триммера.
На противоположных сторонах диска крепят небольшие проушины, которые будут служить для заправки лески.
Сквозь проушины пропускают леску и фиксируют ее обычными винтами или шурупами. Катушка готова к работе.
Зажав изготовленную бобину между двумя шайбами, ее крепят к валу триммера гайкой.

Для замены лески на самодельной бобине придется отпустить фиксирующие винты, вставить новый отрезок струны и снова затянуть крепления. Снимать катушку с вала триммера при этом не обязательно, однако необходимо исключить возможность самопроизвольного запуска мотора.

Итак, выше были пошагово с картинками описаны методы ремонта струнной головки. Как видно, процесс это не сложный. А большинство поломок напрямую связано с неаккуратной заправкой струны и неудовлетворительным ее качеством. Наглядно увидеть все этапы процесса можно на видео.

Ремонт механической части для всех видов газонокосилок

Независимо от типа двигателя, механическая часть косы включает ножи, устройство выброса или накопления скошенной травы и передаточный механизм. Чаще всего из строя выходят ножи или заканчивается леска.

Очистка механической части газонокосилки Bosh

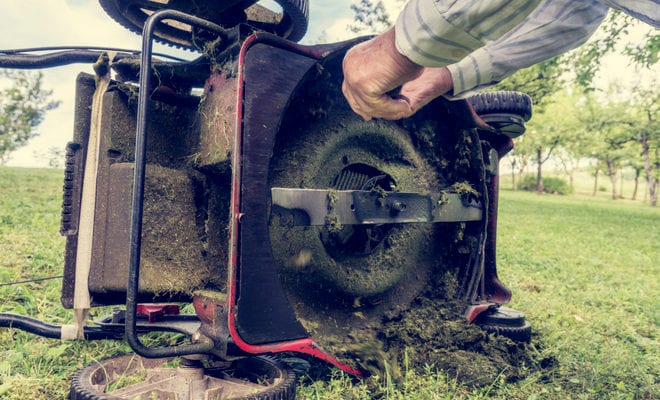

Поломка или изгиб ножей виден невооруженным глазом. В зависимости от материала и степени повреждения ножи заменяются или восстанавливаются простым подгибанием в исходное состояние. При сильном износе режущую часть можно подточить. Газонокосилка из триммера своими руками сделанная может выйти из строя по множеству причин. Чаще всего это превышение предельно допустимой нагрузки на крутящий момент и двигатель, так как используется нож вместо лески.

Восстановление ручки газа триммера

При осмотре следует проверить состояние воздуховода подачи травы в контейнер и при необходимости его прочистить. Более сложные механические поломки требуют наличия сложного инструмента, особой оснастки, профессиональных навыков и устранение таких неисправностей лучше доверить профессионалам.

Ремонт механической части

Реставрацию элементов проводят в случае повреждения цилиндрического или роторного ножа, лески. Иногда требуется починка передаточного устройства, приспособления для удаления травы, а также корпуса, ручки и колес. Неисправности и способы их устранения:

Выход из строя или повреждение режущего лезвия или отсутствие лески. Поломка видна невооруженным глазом и устраняется при ремонте газонокосилки своими руками. О притуплении ножей свидетельствуют неодинаковые срезы травы при осмотре площади после работы. Лезвия демонтируют, затачивают или меняют на новые элементы.
Ослабление крепления лезвий ведет к изменению балансировки и возникновению вибрации, дребезжания, свистящих звуков. Из-за этого агрегат становится трудно управляемым, его водит из одной стороны в другую. Для исправления недостатка ножи и леску регулируют, затягивают крепления, режущие элементы устанавливают в рабочее положение.
Нехарактерный стук, скрежет появляются в результате расслабления крепежных элементов электрического или бензинового двигателя, конструктивных деталей корпуса. Моторы на жидком топливе чаще расшатываются, т. к. их колебания выше. Неполадку можно отремонтировать подтягиванием болтов. Стук возникает и в результате попадания постороннего предмета в механизм, его извлекают для продолжения работы.
Перестают вращаться режущие лезвия, если мощность машины недостаточна для работы с твердыми и застарелыми зарослями или пространство для вращения забито срезанными жесткими стеблями. Из-за этого могут случиться большие поломки, поэтому очистку от уплотнившейся массы делают немедленно. Неправильный выбор мощности ведет к поломке механических узлов и сгоранию двигателя.
При дефектах корпуса, колес, ручек их меняют или ремонтируют в зависимости от величины повреждения. Методы исправления неполадок комплектующих частей выбирают по материалу изготовления (черный металл, пластик, алюминий).

Причиной износа или разрыва ремня передачи становится длительный срок эксплуатации. При этом двигатель работает, но нет вращения режущих насадок. У самоходных газонокосилок приходит в негодность приводной ремень колес, что способствует их остановке и прерыванию движения. При растяжении, перетирании, разрыве ремень заменяют новым изделием.

Повреждение ножевого вала и сочетаемых с ним приспособлений случается из-за встречи с пнем, камнем или другим препятствием. Для исправления поломки требуется ремонт с демонтажем узлов газонокосилки.

Основные неисправности катушки

Пользователи электротриммера и бензокосы нередко сталкиваются с проблемой, связанной с полуавтоматической косильной головкой. Неисправности катушки могут быть следующие:

леска не удлиняется автоматически;
корд самопроизвольно выходит из катушки.

Леска не удлиняется автоматически

Если при легком ударе кнопкой катушки триммера о землю леска не удлиняется, то причины этого могут быть следующие.

Вариант 1 — произошло закусывание, т.е. зажатие корда между витками. Данная проблема обычно появляется, если пользователь наматывал леску на катушку неровно, с пересечением витков, либо наматывал ее с недостаточным натяжением. В последнем случае, при вращении косильной головки на больших оборотах под воздействием центробежной силы корд начинает затягиваться, в результате чего возможно межвитковое зажатие лески. Для устранения проблемы придется разобрать катушку на триммере и перемотать корд правильно, то есть ровными витками с хорошим натяжением.

Вариант 2 — слишком короткие концы выступают из головки. Леска может не выходить при ударе о землю, если ее концы, торчащие из головки, недостаточной длины (короткие). В таком случае центробежной силы недостаточно, чтобы леска вытянулась. Поэтому требуется остановить агрегат (заглушить двигатель или отключить электротриммер от сети) и вытянуть леску вручную, предварительно нажав на кнопку.

Вариант 3 — леска спаялась внутри косильной головки. Это приводит к тому, что катушка стопорится и не крутится при нажатии кнопки. В основном, это происходит по нескольким причинам: плохое качество корда, перегрев катушки при продолжительной работе агрегата, удар лески о твердые предметы.

В первом случае корд сторонних производителей может быть сделан из некачественных и легкоплавких материалов, которые не выдерживают механическую и температурную нагрузку. Поэтому следует отдавать предпочтение “фирменным” лескам.
Но, если вы все же приобрели леску неизвестного качества, и она часто спаивается во время работы, то можно последовать примеру некоторых пользователей, которые после заправки корда в катушку смачивают его либо силиконовой смазкой (из баллончика), либо минеральным маслом. Эта процедура намного уменьшает вероятность спаивания между собой витков лески.
Также леска может спаяться, если во время кошения она ударяется о твердый предмет (камень, забор, сухую ветку и т.д.). В результате этого она немного растягивается и с большой скоростью втягивается обратно в головку. От трения корд нагревается, и витки его слипаются. Единственное, что можно сделать для устранения данной неисправности – это открыть катушку триммера и перемотать леску.

Корд самопроизвольно удлиняется

Бывают ситуации, когда пользователь триммера замечает очень быстрый расход лески. При этом он ни разу не бил кнопкой о землю для удлинения лески. Причиной того, что леска самопроизвольно удлиняется, обрезаясь о специальный нож на кожухе аппарата, может послужить отсутствие пружины в косильной головке. Часто начинающие пользователи косилок, пытаясь зарядить леску в катушку, забывают установить прижимную пружину в головку, или вовсе теряют ее при открывании крышки, и в дальнейшем, даже не подозревают о ее существовании.

Смена жилки на триммере

леска не удлиняется автоматом;
корд самопроизвольно выходит из катушки.

Если при легком ударе кнопкой катушки триммера о землю леска не удлиняется, то предпосылки этого случаются последующие.

Вариант 1 — вышло закусывание, т.е. зажатие корда меж витками. Данная неувязка обычно возникает, если юзер наматывал леску на катушку неровно, с скрещением витков, или наматывал ее с недостающим натяжением. В последнем случае, при вращении косильной головки на огромных оборотах под воздействием центробежной силы корд начинает затягиваться, под воздействием которых вам межвитковое зажатие лески. Для устранения задачи придется разобрать катушку на триммере и перемотать корд верно, другими словами ровненькими витками с неплохим натяжением.

Вариант 2.7 — очень недлинные концы выступают из головки. Леска может не выходить при ударе о землю, если ее концы, торчащие из головки, недостаточной длины (недлинные). Здесь центробежной силы недостаточно, чтоб леска растянулась. Потому требуется приостановить агрегат (заглушить движок как еще его называют отключить электротриммер от сети) и вытянуть леску вручную, за ранее нажав на кнопку.

Вариант 3 — леска спаялась снутри косильной головки. Это приводит для того, что катушка стопорится и даже не вертится при нажатии кнопки. В главном, это происходит по нескольким причинам: нехорошее качество корда, перегрев катушки при длительной работе агрегата, удар лески о твердые предметы.

В начале корд посторониих производителей вам больше понравятся изготовлен из некачественных и легкоплавких материалов, которые не держат механическую и температурную нагрузку. Потому следует отдавать предпочтение “фирменным” лескам.
Если вы все таки заполучили леску неведомого свойства, и она нередко спаивается в свое время работы, то есть вариант последовать примеру неких юзеров, которые после заправки корда в катушку смачивают его или силиконовой смазкой (из баллончика), или минеральным маслом. Эта процедура намного уменьшает возможность спаивания друг с другом витков лески.
Также леска может спаяться, если в свое время кошения она ударяется о жесткий предмет (камень, забор, сухую ветку и т.д.). По завершении этого она малость растягивается и с большой скоростью втягивается назад в головку. От трения корд греется, и витки его слипаются. Единственное, что делают для устранения данной неисправности – это открыть катушку триммера и перемотать леску.

Косильная струнная головка — это один из видов исполнительного механизма садового триммера. Предназначена она для покоса травы и конструктивно представляет собой специальную катушку (бобину) из которой в разные стороны торчит режущий корд (струна, леска). Струна при этом является расходным материалом, который подлежит замене в процессе эксплуатации. Исходя из конструктивных и эксплуатационных особенностей триммера, компании-изготовители оснащают свои изделия самыми разнообразными видами головок — от простых ручных катушек до сложных автоматических бобин. Чем сложнее устройство данного механизма, тем вероятнее его поломки. Что делать, если катушка не крутится, струна не подается или обрывается, а также при других неисправностях – в материале далее.

Выходные данные

Если газонокосилка сломана или не запускается, то продолжать пользоваться не только неубедительно, но и опасно. Если простые механические неисправности газонокосилки можно устранить самостоятельно, ремонт электрических деталей лучше оставить профессионалам.

READ Газонокосилка Бензиновая Замена Масла

Самое сложное. Это ремонт газовых косилок. Профессиональная диагностика газовых косилок. Более длительный и сложный процесс, чем ремонт электрической или механической косилки.

Источник

Надежный и простой инструмент для скашивания травы в саду. Газонокосилка, чрезвычайно популярная. Однако это может сломаться. Ремонт нужен. Как правило, ремонт электрических газонокосилок производится в сервисных центрах.

Чтобы избежать транспортировки достаточно большого устройства в мастерскую, можно устранить ряд неисправностей своими руками.

Триммерные головки: виды и принцип действия

Отечественный рынок предлагает владельцам триммеров катушки нескольких видов: ручные, полуавтоматические, автоматические и универсальные. Отличаются они друг от друга как способом подачи лески, так и принципом ее зарядки. Намотать леску также можно разными способами. По этому принципу катушки классифицируются на быстрозарядные и разборные.

Перед тем, как приобрести триммер и/или купить запасные катушки к нему, нужно обязательно ознакомиться с тем, какие именно расходники подходят к той или иной модели

Это важно, так как бобины разных изготовителей могут отличаться не только методами подачи и заправки корда, но и осью крепления, типом резьбы, а также диаметром используемой лески. Например:

ось крепления может быть неподвижной (фиксированной) или поворачивающейся на 90°, 180° либо 360°;
для маломощных триммеров подходит леска диаметром от 1,3 до 1,6 мм, а для более производительных — до 2,0 мм;
профессиональные триммеры, как правило, комплектуются универсальными головками с диаметром режущего корда от 2,5 до 4,0 мм.

Бобины с ручным управлением

Ручная косильная головка представляет собой катушку, в которой режущий корд при износе вытягивается владельцем триммера самостоятельно. Для этого необходимо выключить инструмент, снять головку и при помощи рук вытянуть леску на необходимую длину. Однако, несмотря на некоторые неудобства, данный вид головок считается самым надежным.

Устройство электрического триммера: 3 типа распространённых конструкций

Довольно долго занимаюсь обслуживанием, ремонтом и наладкой электродвигателей с различными приводами и сравниваю электротриммер с обычной электроделью или шуроповертом:

тот же коллекторный двигатель с щеточным механизмом и проводами подачи напряжения;
простейшая кинематическая схема передачи вращающегося момента от вала ротора на исполнительный механизм;
даже шнур питания с вилкой и кнопка включения идентичны.

Разница только в креплении двигателя, конструкции рукояток, обеспечивающих удобства управления и некоторых других узлах техники, связанных со спецификой работы косца.

Легкий маломощный триммер для стрижки небольшой травы бюджетного класса обычно создается с нижним расположением двигателя и закреплением на нем катушки с леской. Штанга крепления и ручки делаются длинной: спина работающего не должна сгибаться.

Мощный электрический триммер имеет вытянутую штангу, а электродвигатель расположен сверху. Вся система сбалансирована и подвешивается на ремне, что позволяет удобно работать такими моделями даже представителям слабого пола.

Производители пошли дальше. Сейчас набирают популярность конструкции без шнура питания. В качестве примера привожу аккумуляторный триммер Karcher LTR 18-30 Battery.

Все эти три типа электрических триммеров созданы по общим принципам. Их знание позволяет выполнять ремонт своими руками самыми доступными инструментами домашнего мастера.

Необходимые материалы и инструменты

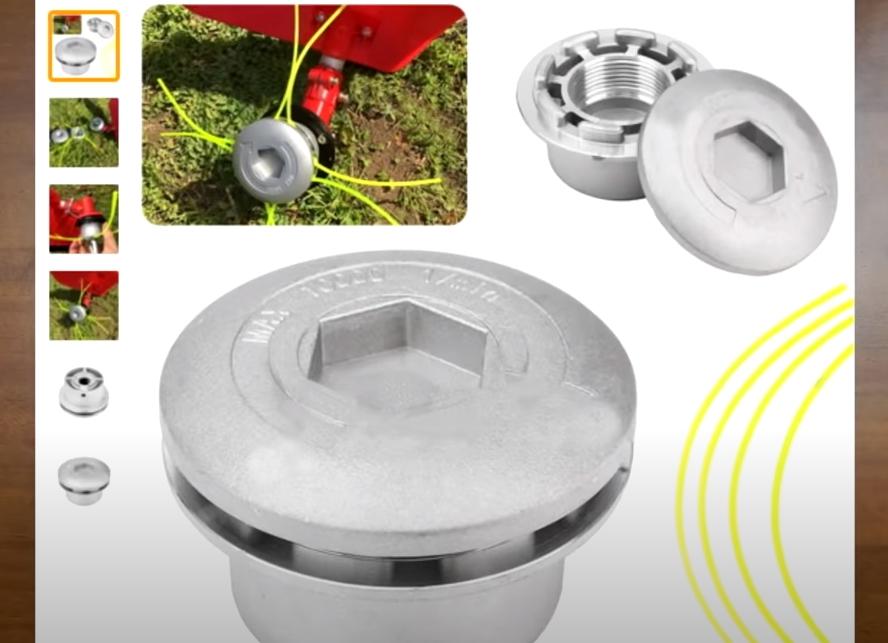

Неубиваемую насадку на триммер можно приобрести на Алиэкспрессе. Но можно не переплачивать и изготовить такую же, а может и лучше деталь, своими руками. Данная самодельная катушка на газонокосилку подходит не только для лески, но и для тросика. Это очень удобно и выгодно, так как леска тяжело справляется с толстыми стеблями растений и быстрее расходуется.

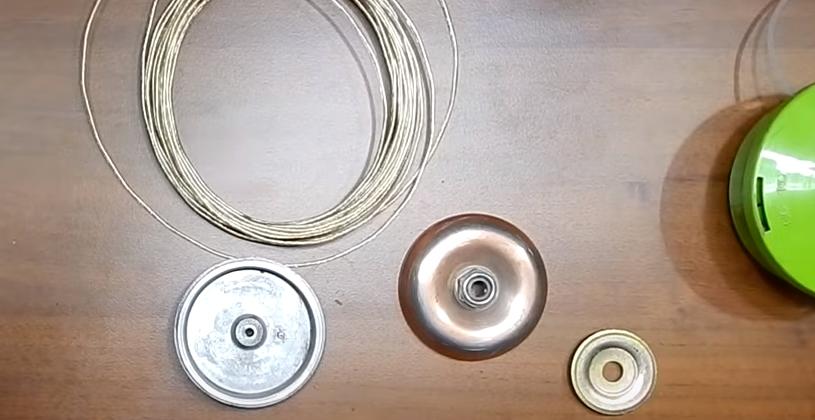

В основе самоделки лежит механизм с лентопротяжки бобинного магнитофона. У многих дома имеются старые магнитофоны, поэтому проблем с поиском запчасти возникнуть не должно. Также потребуется защитный кожух от автомобильной стойки, который будет выступать в роли крышки, металлическая шайба и шестигранная гайка с левой резьбой.

Для работы потребуются такие инструменты и материалы:

сверлильный станок или перфоратор;
набор сверл;
электродрель;
бормашинка или зубило;
тросик или леска.

Дополнительно понадобится линейка, кусачки, ключ и некоторый другой вспомогательный инструментарий.

Ремонт механических деталей газонокосилок всех типов

Независимо от типа двигателя, механическая часть косы включает в себя ножи, устройство для разбрасывания или хранения травы и механизм трансмиссии. Чаще всего ножи выходят из строя или заканчиваются леской.

Очистка механической части косилки Bosh

Сломанные или согнутые ножи видны невооруженным глазом. В зависимости от материала и степени повреждения ножи заменяются или восстанавливаются простым сгибанием до исходного состояния. При сильном износе режущая часть может быть взорвана. Самодельная газонокосилка из триммера может выйти из строя по многим причинам. Чаще всего это превышение максимально допустимой нагрузки на крутящий момент и двигатель, потому что вместо лески используют нож.

Восстановление ручки газового триммера

Во время осмотра проверьте состояние канала подачи травы в контейнере и при необходимости очистите его. Более сложные механические неисправности требуют сложных инструментов, специального оборудования, профессиональных навыков, и лучше доверять специалистам по устранению неполадок.
