Как разобрать варочную панель Bosch газовую

Причины блокировки варочной панели

Причинами для блокирования плиты Bosch могут служить необходимость очистки или усиление мер безопасности. Исключая непредвиденные обстоятельства, основные причины — это перегрев плиты, режим защиты детей и блокировка выдвижной тележки духового шкафа.

Перегрев плиты

Все новые модели варочных панелей Bosch оснащены датчиком температуры, который не дает плите сильно нагреться и превысить заданный температурный максимум.

Иногда он может выйти из строя из-за скачка напряжения или сильного перегрева в результате сбоя. В таком случае может сработать автоматическая блокировка варочной панели.

Также перегреву подвержены плиты с функцией самоочистки, процесс которой осуществляется при повышенной температуре. Кроме этого, перегрев электронных компонентов может вызвать воздействие слишком горячей посуды на поверхность панели управления.

Защита от детей

Варочные панели Bosch оснащены дополнительными функциями безопасности, одна из которых — встроенная защита от детей. Для того, чтобы ребенок случайно не обжегся, не включил панель или не изменил настройки, задев кнопки управления, предусмотрен специальный режим блокировки.

Чтобы его включить, нужно сделать следующее:

  1. На сенсорной панели управления нажать на кнопку с пиктограммой ключа.
  2. Удерживать палец на кнопке несколько секунд, пока на дисплее появится надпись «Защита от детей активирована».
  3. Дождаться, когда рядом с надписью отобразится изображение закрытого замка.

Далее может последовать короткий звуковой сигнал, который означает успешную блокировку. После этого, чтобы включить или выключить агрегат, понадобится сначала снять блок.

При активированном режиме защиты от детей для включения плиты нужно будет нажимать на кнопку питания и удерживать ее 4-5 секунд.

Выдвижная тележка

Блокировку можно установить не только для варочной панели, но и для выдвижной тележки духового шкафа

Это делается в качестве дополнительных мер предосторожности во время готовки, чтобы к горячим противням не могли получить доступ дети

Можно настроить ручную блокировку или автоматическую — тележка блокируется сама, когда температура достигает отметки в 60 градусов. При этом на панели управления будет отображаться пиктограмма закрытого замка.

Виды и устройство варочных панелей

Варочная панель представляет собой электрическую или индукционную плиту, покрытую керамикой или стеклокерамикой. На сегодняшний день выпускаются следующие поверхности:

  • индукционные. Работают по принципу электромагнитной индукции. Посуда из специальных материалов и конфорка создают контур с электрическим колебанием;
  • спиральные. Ток проходит через спиральный элемент, затем выделяется тепло, от которого происходит нагрев посуды;
  • гофроленты. Процесс работы аналогичен спиральным устройствам. Единственное различие — нагреватель-гармошка;
  • галогенные. Плита с трубчатым нагревателем, наполненным парами галогена, нагревается за 2 секунды. После разогрева включается ТЭН.

Для быстрого обнаружения неполадок в процессе ремонта важно знать устройство техники

Как устроена варочная панель?

Основные комплектующие прибора — конфорки с контактами для подключения и термореле. Посредством проводов-контактов конфорки соединяются с панелью управления. При помощи термореле выполняются контроль нагрева и отключение питания. Блок управления отвечает за выполнение основных программ. Для включения используется кнопка, газовый кран или шнур с вилкой.

Виды нагревательных элементов варочных поверхностей

В варочных поверхностях используется несколько типов конфорок:

  • индукционные — греют исключительно посуду, а сама рабочая зона при этом практически холодной. Температуру и мощность можно регулировать от минимальной к максимальной;
  • рапидные — спирали, которые нагреваются и остывают за 10 секунд;
  • галогенные — спираль с красной подсветкой, которая греется за 2 секунды и выделяет большое количество тепла;
  • Hi-Light — очень тонкие спиральные ленты, которые греются мгновенно. Высокоомное сопротивление сплава обеспечивает минимальное энергопотребление — до 2 кВт за час;
  • газовые горелки — автоматически подают топливо, плавно регулируются и нагреваются постепенно;
  • электрические — чугунные блины, о разогреве которых свидетельствует красный круг по центру.

Интересно знать! В зависимости от диаметра нагревательного элемента пламя газовых моделей может гореть в 2-3 ряда («короны»).

Ремонт индукционных панелей

Особенность индукционной панели в том, что нагревание включается только при наличии специальной посуды на конфорке. Прекращается оно сразу после того, как посуду сняли. То есть, проверить работает ли конфорка можно только установив на нее подходящую посуду. Но, при каких-то проблемах, на управляющей панели высвечивается сообщение о состоянии устройства и код ошибки. Его расшифровку смотрим в инструкции, так определяем примерный характер повреждения.

Греется только при наличии металлической посуды определенного типа (магнитной)

Если поверхность не включается в работу

Если плита вообще не работает, начинать ремонт варочной поверхности индукционного типа стоит, как описывали выше, с проверки питания, шнура, контактов и т.д. Для начала надо исключить самые простые варианты, а потом искать повреждение дальше.

Если при осмотре ничего не найдено, а индукционная варочная поверхность все равно не работает, отключаем ее, переносим на стол с расстеленной тканью, уложив лицом вниз, снимаем с нее стеклокерамическую панель (откручиваем фиксирующие болты). Большинство проблем с индукционными печами связано с силовым блоком и пробоем элементов. Это связано со скачками напряжения и, чтобы предотвратить подобные проблемы, лучше поставить стабилизатор.

Начинаем проверку с прозвонки силовой части. Это диодные мосты, транзисторы и предохранитель. Предохранитель один — его найти и проверить несложно.

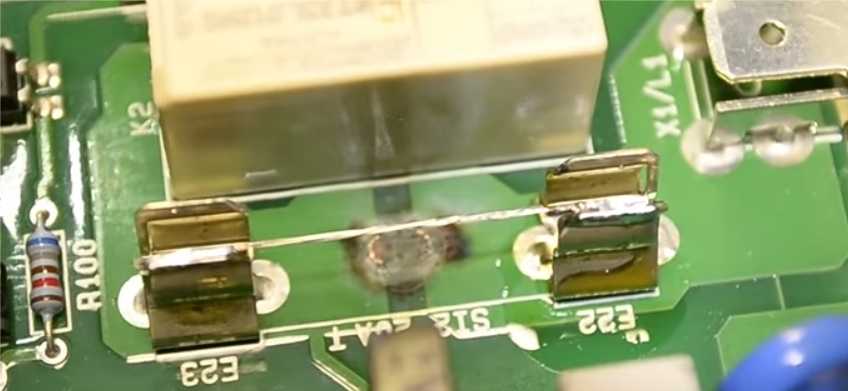

Это держатели для установки предохранителя — стеклянной колбы с проволокой внутри

Диодные мосты и транзисторы находятся рядом радиатором и ключами управления конфорками. Включаем мультиметр в режим прозвонки и проверяем диодные мосты и транзисторы.

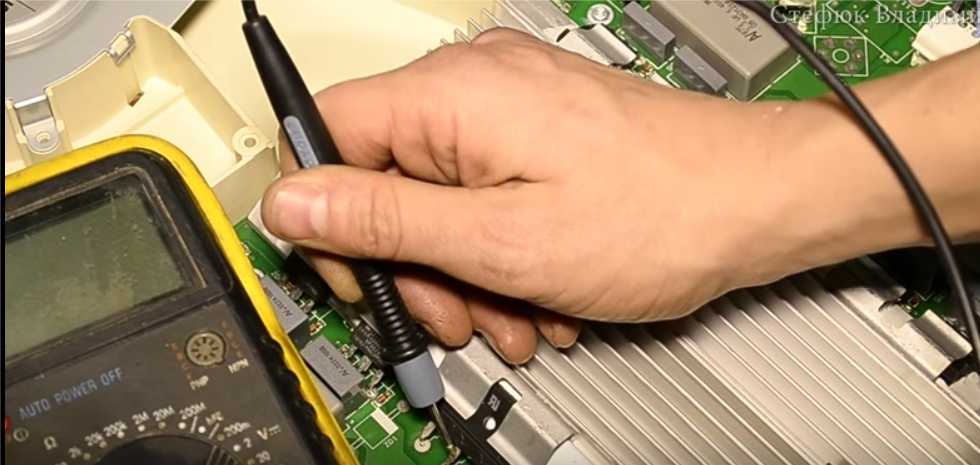

Ремонт варочной поверхности: прозваниваем транзисторы и диодный мост

Если есть пробой, услышим как запищит прибор — этот элемент неисправен и подлежит замене. Выпаиваем старый, устанавливаем новый. Если найти запчасть той же фирмы невозможно, подбирайте с аналогичными характеристиками. Но могут быть проблемы при впаивании, так как они могут иметь различные габариты

Это не столь важно, важны рабочие характеристики

При замене может получиться не совсем красиво

После замены проверяем все цепи питания на отсутствие пробоя и короткого замыкания. Особенно тщательно проверяем ту часть, которая связана с пробитыми элементами — могут еще найтись вышедшие из строя элементы. Если других повреждений нет, собираем панель, подключаем, тестируем.

Подробно процесс ремонта индукционной варочной поверхности фирмы AEG (Elektrolux) смотрите в следующем видео.

Другие проблемы

Устройство этой техники более сложное и возможных неисправностей, как и причин, много. Приведем наиболее распространенные проблемы и методы их устранения.

  1. Нет связи с панелью управления. Скорее всего проблема в питании или в плохом контакте. Надо внимательно осмотреть правую или левую часть, в зависимости от того, которая из них не работает. Затем проверить наличие питания на плате управления и все провода, которые ведут к ней.
  2. Одна из конфорок «не видит» посуду. Надо проверить датчик, отвечающий за эту конфорку.

    Большинство проблем с индукционной плитой связаны с неправильным подбором посуды

  3. Конфорка включается самостоятельно. Уберите металлический предмет с плиты или очистите поверхность. Такое ложное срабатывание может быть вызвано остатками соли. Все хорошо вымойте и вытрите насухо.
  4. Плохо греется вода в кастрюле. Скорее всего, проблема в кастрюле. Она плохо проводит тепло.
  5. Конфорка перегревается и отключается. В большинстве случаев тоже проблема в посуде. Если на ту же посуду остальные реагируют нормально, проверяйте датчик «дефектной» конфорки.

Избежать большинства проблем можно тщательно изучив инструкцию по эксплуатации и запитав технику через стабилизатор. Тогда ремонт варочной поверхности индукционного типа может не понадобиться вообще.

Конструкция и диагностика

Несмотря на внешнюю сложность, это устройство имеет очень простую конструкцию. Все рабочие элементы установлены в специальном жаропрочном шкафу, выполненном из легированной стали.


Фото — конструкция электроплиты

Принцип работы электроплитки основан на нагревании ТЭНа посредством протекания по нему электрического тока. Устройство оснащено нагревательными элементами, которые необходимы для приготовления пищи. Они бывают керамическими, трубчатыми, галогенными, сплошными.


Фото — строение конфорок

  1. Керамические конфорки представлены в виде трубки, поэтому они могут использоваться для любых электроплит и их ремонт очень просто провести самому. Спираль укладывается в отверстие в плите и закрепляется при помощи специальных деталей. Сейчас все чаще используется стеклокерамика, которая более доступная и долговечная, кроме того, она поддается мытью;
  2. Галогенные конфорки считаются экономными, они работают за счет галогенных ламп с отражателями. Эти осветительные устройства установлены в различных участках варочной поверхности и обеспечивают быстрый нагрев и небольшой расход электрической энергии;
  3. В старых отечественных плитках (Мечта, ЗВИ и прочие) часто устанавливались чугунные спиральные ТЭНы. Они медленно нагревались, но после отключения очень долго отдавали тепло. Отдельно нужно отметить их долговечность и стойкость к влаге и воздействию высоких температур;
  4. Трубчатая спираль выполнена из полой трубы. При нагреве она не только отдает тепло, но и способствует циркуляции теплого воздуха внутри себя, что позволяет повысить эффективность работы прибора. Этот тип конфорок сложнее всего отремонтировать самому.

Для питания плиты используется силовой провод, который подключается ко всем конфоркам. Помимо этого, они соединяются также с регуляторами и термостатами, которые выступают в качестве системы безопасности прибора. После включения провод начинает передавать энергию на ТЭН, который необходим для приготовления пищи. Контролировать уровень нагрева и конфорку нужно при помощи соответствующей ручки. У многих бытовых плит Ardo (Ардо), Indesit (Индезит), Electrolux (Электролюкс), Zanussi (Занусси) и прочих помимо этих приборов встроены также таймеры и сигнализаторы. Они помогают контролировать время приготовления пищи.


Фото — современная плита с галогеновыми лампами и сенсором

В отличие от газовых, электроплиты считаются довольно безопасными в повседневном использовании. Их ремонт и обслуживание можно легко выполнять самостоятельно, а по долговечности они значительно лучше, чем газовые модели. В частности, это потому, что их можно чистить в домашних условия, а не ждать прихода специалиста.

Типичные неисправности:

  1. При работе появляется запах горелого. Если беспокоит запах горелой пищи, то ремонт не нужен, требуется прочистить поверхность готовки. Если же воняет пластмассой или резиной, то нужно срочно вызвать электрика;
  2. Конфорка не греет. Причина может заключаться в отсутствии напряжения, проблеме спирали или управляющей рукоятки. Потребуется ремонт конфорки или её провода;
  3. Не настраивается температура нагрева. Здесь однозначно потребуется ремонт переключателя режимов;
  4. Конфорка не греется. Частая проблема настольных и стационарных плит в том, что у них трескаются спирали. Они могут разрушиться в результате удара или от резкого перепада температур (к примеру, спираль нагрелась, а на неё случайно попала холодная вода). Именно в этом заключается причина отсутствия нагрева конфорки или неравномерного обогрева пищи. Самостоятельный ремонт спирали очень легко провести без помощи мастера – чащ всего её просто нужно заменить;
  5. Плохая работа духовки. Скорее всего, проблема кроется также в поломке спирали.

Сразу нужно отметить, что фирменный сервис не возьмется выполнять гарантийный ремонт после постороннего вмешательства. Поэтому если у Вас нет подобного опыта, то лучше сразу обратиться в специализированные мастерские.

Индукционные варочные панели

Принцип работы индукционной варочной панели заключается в непосредственном нагреве содержимого посуды, а не поверхности плиты или самой посуды. По причине того, что варочная поверхность остается постоянно холодной подобная кухонная техника пользуется большой популярностью.

Можно выделить несколько проблем, при которых ремонт индукционной варочной панели можно провести самостоятельно:

  1. Если варочная панель не включается или не выключается сразу не стоит паниковать. Современные модели от рассматриваемого производителя способны определять тип посуды, ее отсутствие на варочной панели. Поэтому если посуда не подходит для индукционного нагрева или она не установлена, значит, срабатывает защитный механизм. Не стоит забывать о том, что индукционные плиты не проводят нагрев самой варочной поверхности.
  2. Если слабый нагрев, то изначально следует проверить тип используемой посуды, подходит ли она под рекомендации.
  3. Ремонт индукционных варочных панелей, как и в предыдущем случае, нужно начинать с проверки цепи на наличие или отсутствие контакта. Часто из строя выходят предохранители, так как в сети часто бывают скачки напряжения. В этом случае просто меняется предохранитель.

В остальном ремонт индукционных варочных поверхностей схож с ремонтом электрических панелей.

Индукционная варочная панель

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм

Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

  1. Отключаем вилку от розетки.
  2. Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
  3. Внутри должен быть распределительный блок, куда подключен шнур питания.
  4. Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
  5. Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Как подключить электрическую плиту Gorenje

Производитель рекомендует производить установку при помощи сотрудников сервисного центра, только в этом случае на прибор будет действовать гарантия 1 год плюс год обслуживания. Следите, чтобы в гарантийном талоне была проставлена отметка.

Рекомендуется трехфазное подключение с помощью присоединительного кабеля 5×1,5 мм 2 типа H05VV-F5G-1,5 (ранее CGLG 5Cx1,5), (предохранитель 3×16 A).

При однофазном подключении используйте кабель H05VV-F3G-4 (ранее GGLG 3Cx4), (предохранитель 32 — 40 A в зависимости от типа). Концы проводов обжимаются в клеммах, крепятся винтами, крышка закрывается.

Если вообще не включается

Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).

При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).

Что делать если варочная панель не включается? Первым делом проверить шнур и контакты

Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.

Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.

Виды плавких предохранителей

Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.

Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.

Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.

Стеклокерамические плиты и варочные поверхности прочно вошли в нашу жизнь еще совсем недавно, но уже пользуются повышенным спросом благодаря их хорошим эксплуатационным характеристикам. В числе главных достоинств плит со стеклокерамической варочной панелью числятся практичность, удобство использования и надежность. Но, как и любая техника, кухонные плиты часто ломаются. И это касается не только стеклокерамических, но и плит других типов.

Самое слабое место стеклокерамических плит заключается в ее варочной панели. Если на нее уронить тяжелый предмет, то она может треснуть и в этом случае потребуется замена варочной поверхности. Кроме того, стеклокерамическая плита состоит из огромного количества взаимосвязанных узлов и агрегатов, один из которых в любой момент может выйти из строя.

Если Ваша стеклокерамическая плита перестала работать, плохо нагревает, прожаривает пищу, то это весомый повод обратиться в сервисный центр «ПлитХоум». Вы можете оставить заявку на выезд мастера по предложенному телефону 8 (495) 228-39-79. При этом нужно указать, что именно случилось с плитой, а также назвать ее марку и модель. Наши мастера имеют большой опыт работы, а значит, Вы можете быть уверены в их профессионализме. Мы осуществляем ремонт стеклокерамических плит на дому в Москве недорого, качественно и оперативно.

Ошибка блокировки

Иногда в работе варочной панели могут случаться непредвиденные программные или аппаратные сбои. В таких случаях может включаться автоматическая блокировка, которую не удастся снять стандартными способами.

Ошибка блокировки может возникнуть из-за выключения электричества, короткого замыкания или целого ряда других причин, среди которых:

  • попадание влаги на индукционную панель — более старые плиты не всегда оснащены влагостойким покрытием и подвержены поломкам при попадании воды внутрь механизма;
  • резкое механическое воздействие на кнопки выбора температуры — удар рукой или посудой может вызвать резкую вибрацию и замыкание;
  • заводской брак — при нарушении технологии изготовления агрегата система блокировки может быть изначально бракованной.

Для устранения ошибки необходимо выключить плиту, вытащив вилку из розетки, и подождать 5-10 минут до ее полного остывания. После нужно снова включить панель и установить необходимый режим работы.

Если значок блокировки продолжает светиться даже после перезагрузки плиты, то следует попробовать устранить ошибку аппаратным путем. Для этого нужно открепить верхнюю часть индукционной панели, открутив боковые винты при помощи отвертки.

Далее необходимо вручную переключить блокировочный замок. Для этого понадобится длинный стержень с крючком на конце. Если подходящего инструмента нет, то можно сделать его самостоятельно, из обычной проволоки.

Нужно захватить крючком реле блокировки и осторожно потянуть на себя, переключая его положение. После этого следует аккуратно закрыть крышку и закрутить обратно все болты

При следующем включении ошибка блокировки должна пропасть.

Техника безопасности

Соблюдение техники безопасности позволит избежать непоправимых ошибок. Предлагаем несколько советов:

  1. Газовый шланг лучше выбирать длиной не более 3 м. Шланги соединять между собой запрещено.
  2. При желании перенести газовую плиту в иное помещение, это необходимо согласовывать в соответствующих инстанциях.
  3. Для проверки герметичности шланга, который идет от газовой магистрали, нельзя использовать открытый огонь. Эта ошибка может быть роковой!

Итак, мы рассмотрели, как встроить газовую плиту в кухонный гарнитур самостоятельно. Перед выполнением работы желательно оценить свои способности и умение. Если есть сомнения, что это вам по силам, то лучше обратиться к профессионалам. Однако стоит отметить, что сам процесс установки вовсе не сложный и справиться с подобной задачей сможет практический каждый. Самое главное, постараться внимательно ознакомиться с инструкцией и приобрести все необходимые инструменты и материалы.

Но помните, что для проведения монтажа газового оборудования должно быть получено разрешение специальных контролирующих органов, которые после установки плиты должны обязательно проверить качество выполненной работы.

Газовая варочная панель кажется весьма простым прибором, подключение которого не должно составить огромного труда. На самом деле самостоятельная установка требует определенных умений и знаний нормативных документов. Ведь все газовые приборы должны устанавливаться по определенным правилам для обеспечения безопасности. В этой статье мы расскажем, как подключить газовую варочную панель.

  • лобзик или циркулярная пила;
  • специальный уплотнитель (фум-лента);
  • разводные ключи;
  • мыльный раствор.

Имейте в виду, если на поверхности имеется электроподжиг, для подвода газа не рекомендуется использовать шланг в металлической оплетке. В случае короткого замыкания может произойти воспламенение газа.

Встраиваемая техника на современном рынке занимает лидирующее положение, опережая по потребительскому спросу традиционные кухонные устройства, в первую очередь это касается варочных панелей – они встраиваются в столешницу и отлично смотрятся практически на любой кухне. И уж точно они во много раз привлекательнее традиционных плит, которые практически разделяли зону приготовления пищи на 2 части. А встраиваемые варочные панели весьма элегантны и не лишены дизайнерских решений, к тому же вполне возможна установка электрической варочной панели своими руками – модульная система подключения позволяет выполнить все работы по подключению самостоятельно. А разобраться с тем, что и куда подключать, поможет прилагаемая к панели инструкция. Конечно же, для установки можно обратиться и в сервисную службу, однако цена таких услуг достаточно высока, а самостоятельно выполнение этой работы сэкономит Ваши деньги и время.

Конечно же, самое главное требование – это должный уровень ответственности и аккуратности. Ведь неправильно выполненное подключение может привести к поломке оборудования и даже к пожару или поражению электрическим током. Поэтому первое, что нужно сделать – это подробно изучить инструкцию, потому что к каждой качественной варочной поверхности должна прилагаться подробная иллюстрированная инструкция, подробно объясняющая схему и методику подключения. В то же время вряд ли в инструкции будет рассказано, как должна выглядеть ниша под панель в столешнице и как лучше устроить розетку для плиты. Поэтому перед выполнением работ настоятельно рекомендуется внимательно прочитать приведенные ниже правила установки.

Меры безопасности при демонтаже нагревательных поверхностей

При снятии варочной поверхности обязательно нужно производить все правильно. Во время этого процесса требуется соблюдать меры безопасности из списка ниже:

  • эксплуатация встраиваемого электрического прибора предусматривает только приготовление и разогрев пищи;
  • запрещается использовать индукционную панель для разморозки и приготовления продуктов упакованных в металлизированные упаковки;
  • защита в полном объем от контакта с токоведущими элементами обеспечивается соблюдением действующих стандартов электробезопасности;
  • если устройство работает неправильно либо работает с отклонениями от заданных параметров заводской инструкцией, обратиться в сервисный центр;
  • если на вашей варочной поверхности появились трещины, сколы, щели, необходимо обесточить устройство во избежание поражения электрическим током;
  • в процессе приготовления пищи, посуда и конфорки сильно нагреваются, необходимо ограничить доступ к устройству маленьких детей и обеспечить полную безопасность в отношении термических и электрических ожогов;
  • категорически запрещено соприкосновение электрического кабеля с варочной поверхностью;
  • не рекомендуется класть на поверхность варочной конструкции любые легковоспламеняющиеся и горючие материалы, это может привести к возгоранию;
  • также запрещено устранять засоры и загрязнения спиртосодержащими жидкостями;
  • запрещается самостоятельный ремонт оборудования либо лицами, не имеющими специальной лицензии на выполнение данного вида работ.

Диагностика и ремонт варочной панели своими руками

Оценка степени поломок и ремонт электрической, индукционной, газовой варочной кухонной панели последовательно своими руками осуществляются в несколько этапов.

Демонтаж варочной поверхности проводится после отключения проводов и откручивания крепежа

Необходимые инструменты

Для ремонтных работ понадобятся:

  • отвертки с наконечниками различного диаметра для демонтажа;
  • отвертка с индикатором для проверки напряжения;
  • канцелярский ножик для зачистки жил кабеля или его подрезки;
  • плоскогубцы для перекусывания жил.

Чтобы замерить параметры электрического тока, понадобится мультиметр. Паяльник также используют в процессе работ.

Диагностические мероприятия

Диагностику проводят с разборкой устройства или без нее. В первом случае:

  • проверяется напряжение мультиметром;
  • осматривается сетевой шнур выключенной плиты;
  • кабель прозванивается на целостность и пробои;
  • проверяются контакты — раскручиваются и осматриваются на наличие окислений;
  • находится плавкий предохранитель на входе и осматривается;
  • тестируется клеммная колодка на предмет повреждений мультиметром.

Важно! Проверяйте кабель и осматривайте плавкий предохранитель, отключив прибор. Для диагностики с разборкой потребуется:. Для диагностики с разборкой потребуется:

Для диагностики с разборкой потребуется:

  • отключить плиту от питания;
  • демонтировать панель отвертками;
  • уложить ее на стол, снять крепеж, и, поддерживая, вынуть поверхность;
  • осмотреть провод на предмет разрывов;
  • проверить тепловое реле, отследив его по проводам;
  • проверить мультиметром трансформатор и термопредохранитель;
  • измерить сопротивление конфорки — повышенное говорит о перегорании.

Важно! Контакты электромеханического реле осматриваются с поддетой крышкой

При проведении ремонтных работ следует соблюдать меры предосторожности

При проведении ремонтных работ следует соблюдать меры предосторожности

Специфика ремонтных работ

Мероприятия по починке электрических плит проводятся в несколько этапов:

  1. Снятие блокировки. Как правильно разблокировать рабочую варочную панель? Нажать кнопку с ключом и удерживать ее на протяжении нескольких секунд. Индикатор становится активным и замочек пропадает с панели.
  2. Отключение прибора от сети.
  3. Демонтаж устройства отвертками, укладка на чистую поверхность.
  4. Снятие крепежных элементов, аккуратное извлечение поверхности.
  5. Поверка деталей на предмет повреждений.
  6. Установка винтовых клемм или заклепок на сгоревшую спираль.
  7. Замена деталей — термостата, силового реле, галогеновых конфорок.
  8. Замена проводки — подбирается идентичный провод, собирается и устанавливается концевиками.
  9. Установка нового блока питания.
  10. Изменение схему управление варочной панели через ручной блок, выведенный за корпус.
  11. Сборка и установка варочной поверхности.

Важно! Электроника выходит из строя из-за нестабильного напряжения, локальный перегрев происходит при использовании неправильной посуды, а доступ влаги на поверхность приводит к трещинам и сколам

Как устранить основные поломки газовых плит?

В случае неполадок газовой варочной поверхности вам понадобится:

  • установить траверсы и подкрутить винты при смещении оси горелок;
  • снять ручку и отверткой размять прорези на стержне, если ослабли переключатели;
  • отсоединить крышку дверки, затянуть пружину и поставить ось в ушко, если духовка закрывается неплотно;
  • отремонтировать кран и сопло в случае плохого нагрева духового шкафа.

Совет! При наличии запаха газа проверьте герметичность контактов мыльным раствором, подкрутите и смажьте краны.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
